Generator - Diesel Engines, Single Generator: Notes
NOTE:
This procedure also applies to the primary generator of the dual generator system.

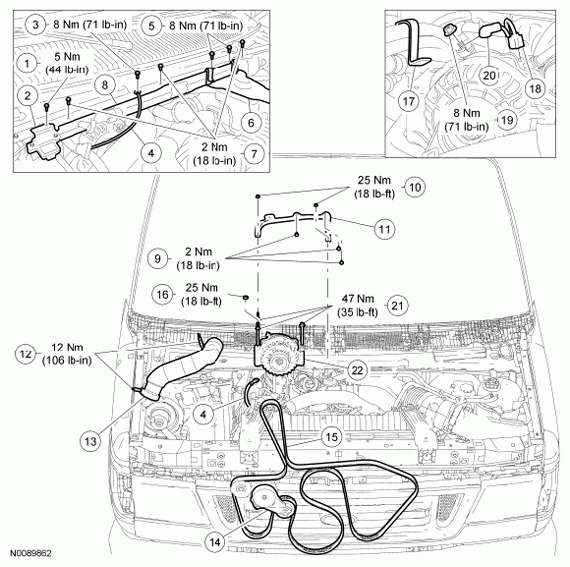

PART DESCRIPTION CHART
| Item | Part Number | Description |
|---|---|---|
| 1 | N605889 | Manifold Absolute Pressure (MAP) sensor bolt |
| 2 | 9S428 | MAP sensor |
| 3 | - | Ground strap bolt |
| 4 | 19A095 | Ground strap |
| 5 | N807309 | Power steering fluid reservoir bracket bolts (2 required) |
| 6 | 10153 | Power steering fluid reservoir bracket |
| 7 | - | Cowl wiring harness bolts (3 required) |
| 8 | - | Cowl wiring harness |
| 9 | W500213 | Charge Air Cooler (CAC) tube bracket screws (3 required) |
| 10 | W520111 | CAC tube bracket stud nuts (2 required) |
| 11 | - | CAC tube bracket |
| 12 | 6K786 | CAC tube clamps (2 required) |
| 13 | 6K769 | CAC tube |
| 14 | 6B209 | Accessory drive belt tensioner |
| 15 | 8620 | Accessory drive belt |
| 16 | - | Transmission level indicator tube bracket nut |
| 17 | - | Transmission level indicator tube bracket |
| 18 | - | Generator electrical connector (part of 14305) |
| 19 | - | Generator B+ terminal nut (part of 10300) |
| 20 | - | Generator B+ terminal (part of 14305) |
| 21 | N606068 | Generator bolts (3 required) |
| 22 | 10300 | Generator |
