Snap Rings: Notes

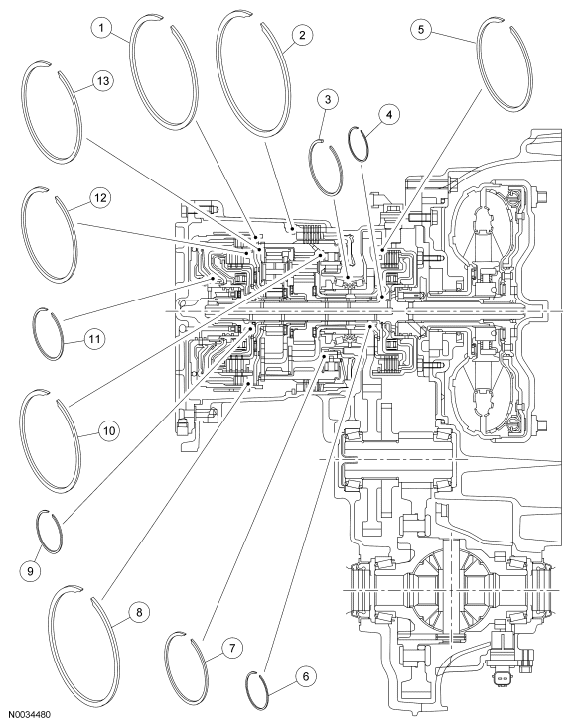

Fig 1: Identifying Snap Rings
G06293125Courtesy of FORD MOTOR CO.
Item Part Number Description
1 7D483 Ring - reverse clutch retaining
2 7D483 Ring - low/reverse clutch plate retaining (select fit)
3 7H106 Ring - final drive retainer
4 7H365 Ring - forward clutch balance piston
5 7D483 Ring - forward/direct clutch plate retaining (select fit)
6 7D483 Snap ring - front sun gear
7 7D483 Ring - low One-Way Clutch (OWC) retaining
8 7D483 Ring - reverse clutch retaining (select fit)
9 7H363 Snap ring - direct clutch balance piston
10 7D483 Ring - forward/direct clutch planet retaining
11 7H075 Ring - reverse clutch spring retaining
12 7D483 Ring - forward/direct clutch plate retaining (select fit)
13 7H361 Snap ring - rear planet assembly
