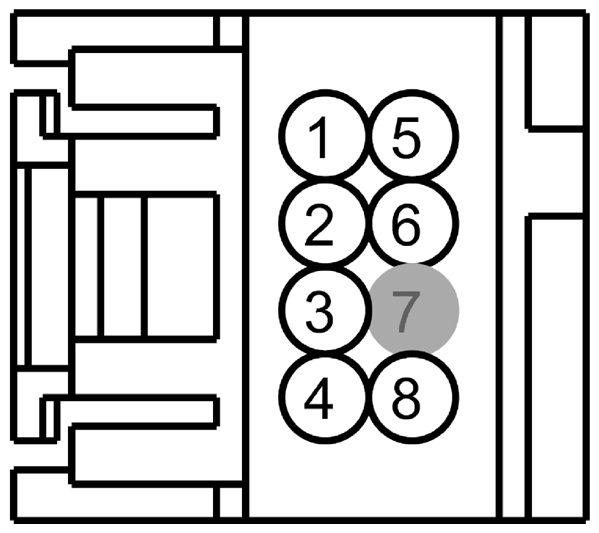

Parking Aid Camera Module Connector End View (C4402)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | GD135 (BK-GY) | 22 | GROUND - COWL SIDE/PILLAR A LEFT # 3RD POINT (6L2T) | |
| 2 | VDB06 (GY-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | |
| 3 | VDB07 (VT-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | |
| 4 | CBR99 (BU) | 22 | FUSE - 99 OR CIRCUIT BREAKER | |
| 5 | GM100 (BN) | 20 | GROUND | |
| 6 | VMP35 (WH-BU) | 22 | CAMERA - SIDE 360 RIGHT VIDEO- | |
| 7 | * | * | Not Used | |
| 8 | CMP10 (WH) | 20 | REAR CAMERA POWER |
| Available Pigtail Kits | |
|---|---|

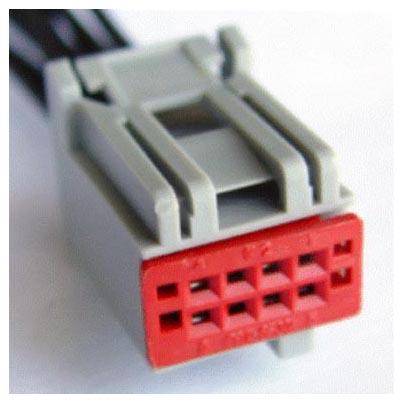

| Pigtail Kit Part Number WPT-998 |
Service Part Number: 3U2Z-14S411-DLB Gauge: 18 Pin material: Silver Cavities: 8 Vehicle Uses
|
| Pigtail Kit Part Number WPT-219 | Service Part Number: 3U2Z-14S411-DLA Gauge: 18 Pin material: Tin Cavities: 8 Vehicle Uses
|
