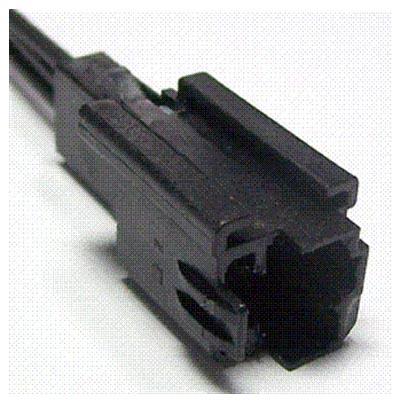

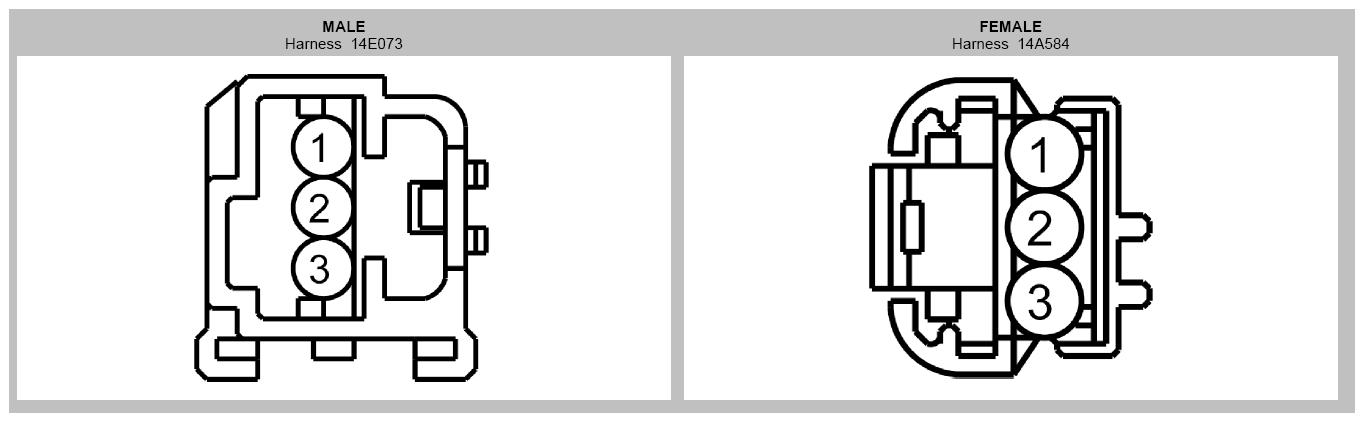

Inline Connector End View (C511)
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | CBP17 (BN-GN) | 20 | 14A584 |
| 1 | CLN17 (BU-WH) | 20 | 14E073 |
| 1 | CLN17 (BU-WH) | 20 | 14E073 |
| 2 | CBP17 (BN-GN) | 20 | 14E073 |
| 2 | CBP17 (BN-GN) | 20 | 14E073 |
| 2 | CLN17 (BU-WH) | 20 | 14A584 |
| 3 | RLF26 (BK) | 20 | 14E073 |
| 3 | RLF26 (BK) | 20 | 14E073 |
| 3 | RLF26 (BK) | 22 | 14A584 |
| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1103 | Service Part Number: 3U2Z-14S411-EXAB Gauge: 18 Pin material: Tin (greased) Cavities: 3 Vehicle Uses:
|
