Defective insulation stripping
Defective insulation stripping
= Proper crimp
= Insulation not removed
= Wire strands missing
= Intermittent signals through pierced insulation

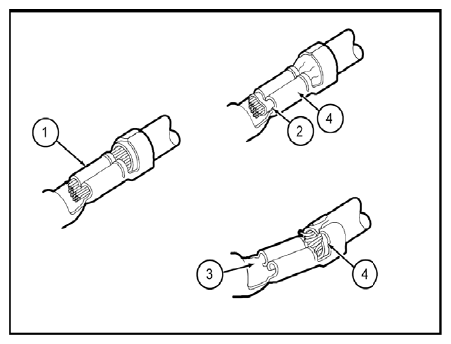

Fig 1: Identifying Defective Insulation Stripping
Courtesy of FORD MOTOR CO.
