Exploded View
WARNING: This page is about a different car, the 2014 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.

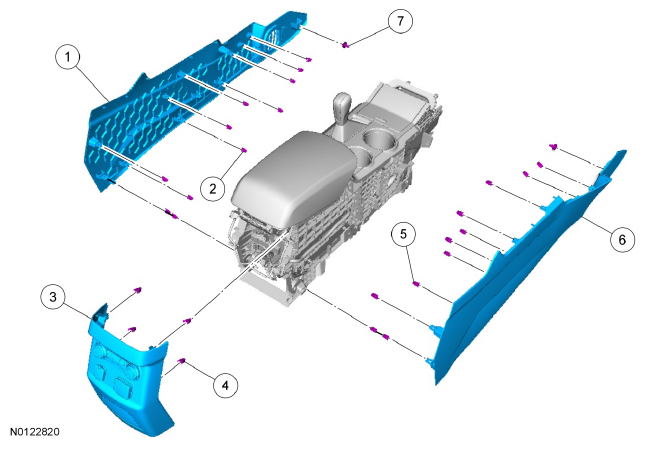

| Item |
Part Number |
Description |
| 1 |
7804608 |
LH floor console side trim panel |
| 2 |
7404684 |
LH floor console side trim panel clip (12 required) |
| 3 |
78045E24 |
Floor console rear trim panel |
| 4 |
7404684 |
Floor console rear trim panel clip (4 required) |
| 5 |
7404684 |
RH floor console side trim panel clip (12 required) |
| 6 |
7804609 |
RH floor console side trim panel |
| 7 |
W713267 |
LH and RH floor console side trim panel trim pin (1 required per side) |

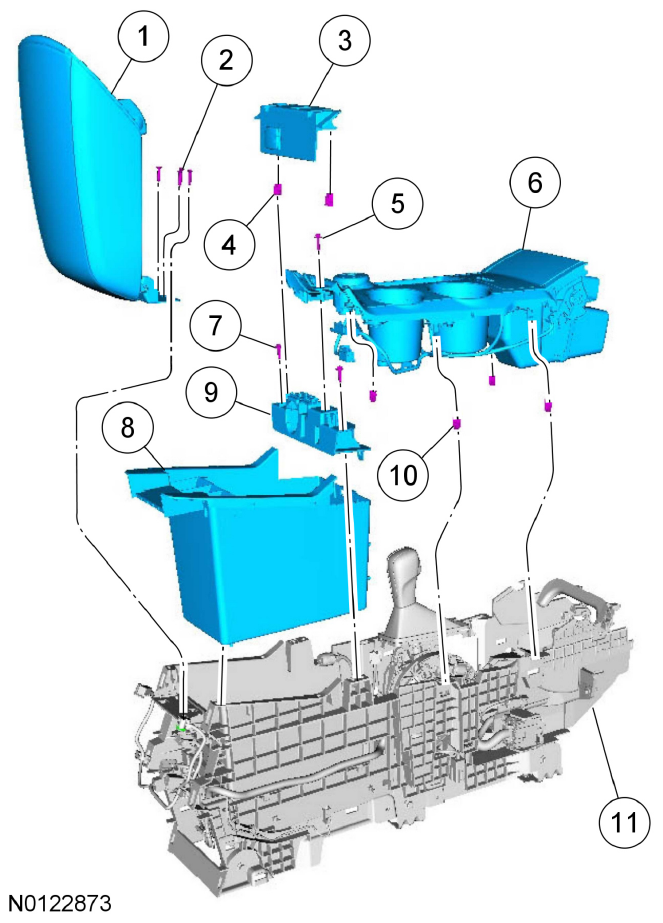

| Item |
Part Number |
Description |
| 1 |
7806024 |
Armrest |
| 2 |
W506946 |
Armrest screws (4 required) |
| 3 |
78045A76 |
Armrest latch trim panel |
| 4 |
7404684 |
Armrest latch trim panel clip (2 required) |
| 5 |
W707628 |
Upper finish panel screw |
| 6 |
78045A76 |
Upper finish panel |
| 7 |
- |
Latch panel screw |
| 8 |
78061A78 |
Storage box |
| 9 |
- |
Latch panel |
| 10 |
7404684 |
Upper finish panel clip (4 required) |
| 11 |
78645A36 |
Floor console |

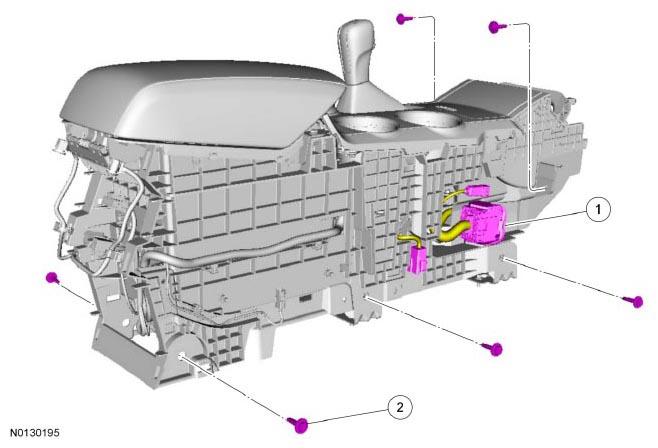

| Item |
Service Part Number |
Description |
Torque |
Material Name |
Notes |
| 1 |
14B079 |
Floor console electrical connectors |
- |
- |
- |
| 2 |
W505424 |
Floor console bolts (8 required) |
5.4 Nm (48 lb-in) |
- |
- |
