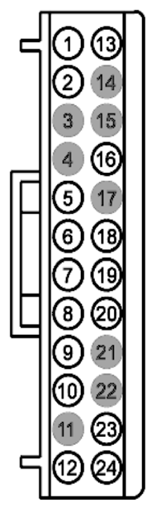

| 1 |
VDB06 (GY-OG) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH |
|
| 2 |
CRB06 (GN-WH) |
22 |
CTRL MOD. - BLINDSPOT WARNING # LED MIRROR LEFT OR DRIVER + |
|
| 3 |
* |
* |
Not Used |
|
| 4 |
* |
* |
Not Used |
|
| 5 |
CLS22 (GN-BN) |
22 |
CTRL MOD. - TURN LAMP LEFT MIRROR + |
|
| 6 |
CLS01 (GY-OG) |
22 |
CTRL MOD. - PUDDLE LAMP LEFT |
|
| 7 |
CRD13 (GN-VT) |
22 |
CTRL MOD. - HEATER MIRROR LEFT |
|
| 7 |
CRD13 (GN-VT) |
22 |
CTRL MOD. - HEATER MIRROR LEFT |
|
| 8 |
CPM29 (GN) |
22 |
CTRL MOD. - LEFT MIRROR UP |
|
| 8 |
CPM29 (GN) |
22 |
CTRL MOD. - LEFT MIRROR UP |
|
| 9 |
CPM03 (BU-WH) |
22 |
CTRL MOD. - LEFT MIRROR COMMON GLASS ADJUSTMENT |
|
| 10 |
CPM28 (BU-BN) |
22 |
CTRL MOD. - LEFT MIRROR LEFT |
|
| 11 |
* |
* |
Not Used |
|
| 12 |
VPM36 (BN-YE) |
22 |
SENSOR - LEFT MIRROR POSITION # VERTICAL |
|
| 13 |
VDB07 (VT-OG) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW |
|
| 14 |
* |
* |
Not Used |
|
| 15 |
* |
* |
Not Used |
|
| 16 |
RPW03 (BU-GN) |
22 |
GROUND - COWL SIDE/PILLAR A LEFT # 3RD POINT (6L2T) |
|
| 17 |
* |
* |
Not Used |
|
| 18 |
RPM05 (VT-GN) |
22 |
CTRL MOD. - LEFT MIRROR RETURN |
|
| 18 |
RPM05 (VT-GN) |
22 |
CTRL MOD. - LEFT MIRROR RETURN |
|
| 19 |
RPM30 (YE) |
22 |
CTRL MOD. - SWITCH MIRROR RETURN |
|
| 20 |
RRB06 (GY-VT) |
22 |
CTRL MOD. - BLINDSPOT WARNING # LED MIRROR LEFT OR DRIVER - |
|
| 21 |
* |
* |
Not Used |
|
| 22 |
* |
* |
Not Used |
|
| 23 |
LPM30 (GY-VT) |
22 |
CTRL MOD. - SWITCH MIRROR DIRECTION |
|
| 24 |
VPM35 (YE-BU) |
22 |
SENSOR - LEFT MIRROR POSITION # HORIZONTAL |
|
