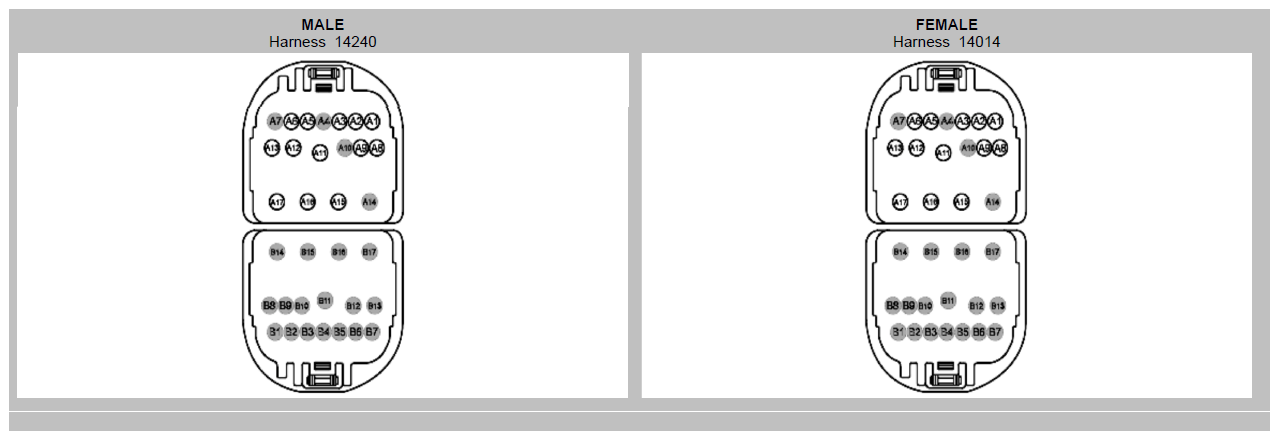

Inline Connector End View (C314)
Courtesy of FORD MOTOR CO.
| Pin |
Circuit |
Gauge |
Qualifier |
| A1 |
CPL39 (YE) |
22 |
|
| A2 |
CPK26 (BN-YE) |
22 |
early production |
| A3 |
SBR03 (BU-RD) |
22 |
early production |
| A4 |
* |
* |
14014 |
| A5 |
RPK39 (VT-OG) |
22 |
early production |
| A6 |
CPL41 (GN-BU) |
22 |
|
| A6 |
VPW33 (VT-BN) |
22 |
with door module |
| A7 |
* |
* |
14014 |
| A8 |
VME12 (BN-WH) |
18 |
|
| A9 |
RME12 (BN-BU) |
18 |
|
| A10 |
* |
* |
14014 |
| A11 |
GD145 (BK-BU) |
12 |
14014 |
| A11 |
GD145 (BK-BU) |
12 |
14240 - with door module |
| A11 |
GD145 (BK-BU) |
20 |
14240 |
| A12 |
CPL75 (BN-WH) |
14 |
|
| A13 |
CPL76 (BN-YE) |
14 |
|
| A14 |
* |
* |
14014 |
| A15 |
CPW17 (BN-GN) |
12 |
14014 |
| A15 |
CPW17 (BN-GN) |
12 |
14240 |
| A16 |
CPW18 (GN-VT) |
12 |
14240 |
| A16 |
CPW18 (GY-VT) |
12 |
14014 |
| A17 |
CPW14 (VT-WH) |
12 |
without door module |
| A17 |
SBR07 (WH-RD) |
12 |
with door module |
| B1 |
* |
* |
|
| B2 |
* |
* |
|
| B3 |
* |
* |
|
| B4 |
* |
* |
|
| B5 |
* |
* |
|
| B6 |
* |
* |
|
| B7 |
* |
* |
|
| B8 |
* |
* |
|
| B9 |
* |
* |
|
| B10 |
* |
* |
|
| B11 |
* |
* |
14014 |
| B11 |
ZA101 (OG) |
14 |
14240 - early production |
| B12 |
* |
* |
|
| B13 |
* |
* |
|
| B14 |
* |
* |
|
| B15 |
* |
* |
|
| B16 |
* |
* |
14014 |
| B16 |
ZA101 (OG) |
14 |
14240 - early production |
| B17 |
* |
* |
|
