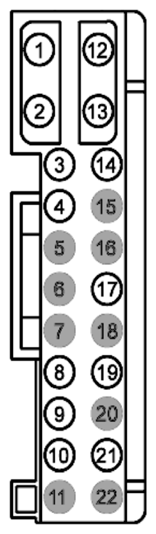

| 1 |
CPW40 (WH) |
12 |
CTRL MOD. - WINDOW MOTOR FRONT PASSENGER # UP |
|
| 2 |
SBR05 (GY-RD) |
12 |
FUSE OR CIRCUIT BREAKER |
|
| 3 |
CPL65 (BN-GN) |
20 |
CTRL MOD. - DOOR LOCK # PASSENGER LOCK |
|
| 4 |
CPL66 (BU-GN) |
20 |
CTRL MOD. - DOOR LOCK # PASSENGER UNLOCK |
|
| 5 |
* |
* |
Not Used |
|
| 6 |
* |
* |
Not Used |
|
| 7 |
* |
* |
Not Used |
|
| 8 |
VPW33 (VT-BN) |
20 |
CTRL MOD. - REAR DOOR CTRL MOD. PASSENGER SIDE LIN BUS |
|
| 9 |
VPW45 (GN-WH) |
22 |
CTRL MOD. - WINDOW MOTOR DRIVER # SENSOR 2 |
|
| 10 |
VPW44 (BU-OG) |
22 |
CTRL MOD. - WINDOW MOTOR DRIVER # SENSOR 1 |
|
| 11 |
* |
* |
Not Used |
|
| 12 |
CPW41 (GY-YE) |
12 |
CTRL MOD. - WINDOW MOTOR FRONT PASSENGER # DOWN |
|
| 13 |
GD140 (BK-GN) |
12 |
GROUND - COWL SIDE/PILLAR A RIGHT # 3RD POINT (6L2T) |
|
| 14 |
RPL64 (YE) |
22 |
CTRL MOD. - DOOR LOCK # LATCH PASSENGER |
|
| 15 |
* |
* |
Not Used |
|
| 16 |
* |
* |
Not Used |
|
| 17 |
RPW43 (YE-GN) |
22 |
CTRL MOD. - WINDOW MOTOR DRIVER # SENSORS |
|
| 18 |
* |
* |
Not Used |
|
| 19 |
CPL35 (BU) |
22 |
SWITCH - LATCH PASSENGER # UNLOCK |
|
| 20 |
* |
* |
Not Used |
|
| 21 |
LPW42 (VT-GY) |
22 |
CTRL MOD. - WINDOW MOTOR DRIVER # SENSORS |
|
| 22 |
* |
* |
Not Used |
|
