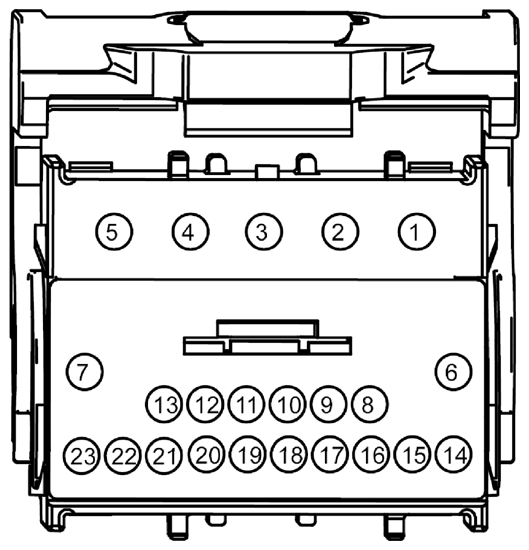

| 1 |
VDB04 (WH-BU) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH |
|
| 2 |
VDB05 (WH) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW |
|
| 3 |
VDB10 (GY) |
22 |
CONNECTOR - DIAGNOSTIC # K LINE ISO 9141 |
|
| 4 |
* |
* |
Not Used |
|
| 5 |
* |
* |
Not Used |
|
| 6 |
* |
* |
Not Used |
|
| 7 |
* |
* |
Not Used |
|
| 8 |
* |
* |
Not Used |
|
| 9 |
CPL10 (GN-WH) |
22 |
CTRL MOD. - DOOR LOCK # LIFTGATE/DECKLID RELEASE |
|
| 10 |
* |
* |
Not Used |
|
| 11 |
CPL32 (GY) |
26 |
SWITCH - LATCH PASSENGER # LOCK |
|
| 12 |
CPL27 (WH) |
26 |
SWITCH - LATCH DRIVER # LOCK |
|
| 13 |
CDC32 (BN-YE) |
18 |
SWITCH - IGNITION # RUN |
|
| 14 |
VDB07 (VT-OG) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW |
|
| 15 |
VDB06 (GY-OG) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH |
|
| 16 |
* |
* |
Not Used |
|
| 17 |
CE903 (BU-OG) |
22 |
SWITCH - CLUTCH PEDAL POSITION # BOTTOM OF TRAVEL (CPP-BT) |
|
| 18 |
ZA102 (OG-YE) |
20 |
TEMPORARY NO. - 2 |
|
| 19 |
* |
* |
Not Used |
|
| 20 |
* |
* |
Not Used |
|
| 21 |
CCA25 (VT-GY) |
20 |
CTRL MOD. - SWITCH BRAKE PEDAL FORCE NORMALLY CLOSED |
|
| 22 |
CPK34 (BN-VT) |
20 |
CTRL MOD. - KEYLESS VEHICLE # SWITCH START/STOP 1 + |
|
| 23 |
CPK35 (YE-OG) |
20 |
CTRL MOD. - KEYLESS VEHICLE # SWITCH START/STOP 2 + |
|
