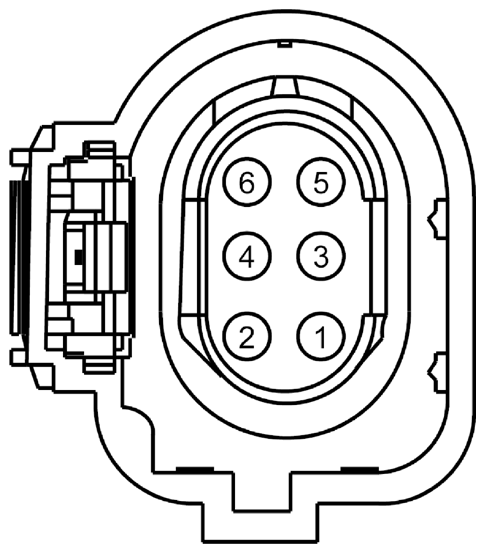

Throttle Control Unit Connector End View (C1449)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | LE428 (BU-WH) | 20 | CTRL MOD. - POWERTRAIN # THROTTLE POSITION (TPREF) | |
| 2 | CE415 (BN-YE) | 20 | CTRL MOD. - POWERTRAIN # THROTTLE POSITION COMMAND 2 (TPCMD) | |
| 3 | RE427 (YE-VT) | 20 | CTRL MOD. - POWERTRAIN # THROTTLE POSITION (TPRTN) | |
| 4 | RE134 (BU-OG) | 18 | CTRL MOD. - POWERTRAIN # ELECTRONIC THROTTLE CONTROL (ETCRTN) | |
| 5 | CE414 (GN-OG) | 20 | CTRL MOD. - POWERTRAIN # THROTTLE POSITION COMMAND 1 (TPCMD) | |
| 6 | LE134 (YE) | 18 | CTRL MOD. - POWERTRAIN # ELECTRONIC THROTTLE CONTROL (ETCREF) |

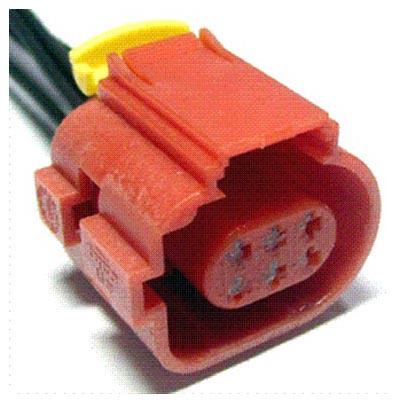

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1067 | Service Part Number: AU2Z-14S411-HA Gauge: 18 Pin material: Tin (greased) Cavities: 6 Vehicle Uses
|
