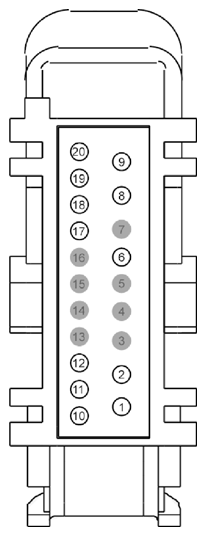

| 1 |
CPL11 (GY-BN) |
16 |
CTRL MOD. - DOOR LOCK # ALL LOCK |
|
| 1 |
CPL17 (YE-VT) |
16 |
CTRL MOD. - DOOR LOCK # LIFTGATE/DECKLID/CARGO UNLOCK |
|
| 2 |
GD140 (BK-GY) |
12 |
GROUND - COWL SIDE/PILLAR A RIGHT # 3RD POINT (OBSOLETE) |
|
| 3 |
* |
* |
Not Used |
|
| 4 |
* |
* |
Not Used |
|
| 5 |
* |
* |
Not Used |
|
| 6 |
SBP06 (BN-RD) |
18 |
FUSE - 6 OR CIRCUIT BREAKER |
|
| 7 |
* |
* |
Not Used |
|
| 8 |
CPL53 (WH-OG) |
16 |
CTRL MOD. - DOOR LOCK # REAR DRIVER SIDE UNLOCK (INCL. SLIDING DOOR) |
|
| 9 |
VE225 (YE-BU) |
12 |
CTRL MOD. - POWERTRAIN # FUEL PUMP MODULE COMMAND (FPC) |
|
| 10 |
CPL51 (WH-OG) |
16 |
CTRL MOD. - DOOR LOCK # DRIVER UNLOCK |
|
| 11 |
CPL12 (WH-OG) |
16 |
CTRL MOD. - DOOR LOCK # DOUBLE LOCK ALL LOCK |
|
| 12 |
CPL17 (YE-VT) |
16 |
CTRL MOD. - DOOR LOCK # LIFTGATE/DECKLID/CARGO UNLOCK |
|
| 13 |
* |
* |
Not Used |
|
| 14 |
* |
* |
Not Used |
|
| 15 |
* |
* |
Not Used |
|
| 16 |
* |
* |
Not Used |
|
| 17 |
* |
* |
Not Used |
|
| 18 |
CBP17 (BN-GN) |
20 |
FUSE - 17 OR CIRCUIT BREAKER |
|
| 19 |
CLS28 (BU-WH) |
18 |
CTRL MOD. - RELAY REVERSE LAMP CONTROL (RLC) |
|
| 20 |
CLS28 (BU-WH) |
18 |
CTRL MOD. - RELAY REVERSE LAMP CONTROL (RLC) |
|
