WARNING: This page is about a different car, the 2015 Ford Fiesta. However, it is still accessible from the selected car via links, so may be relevant.

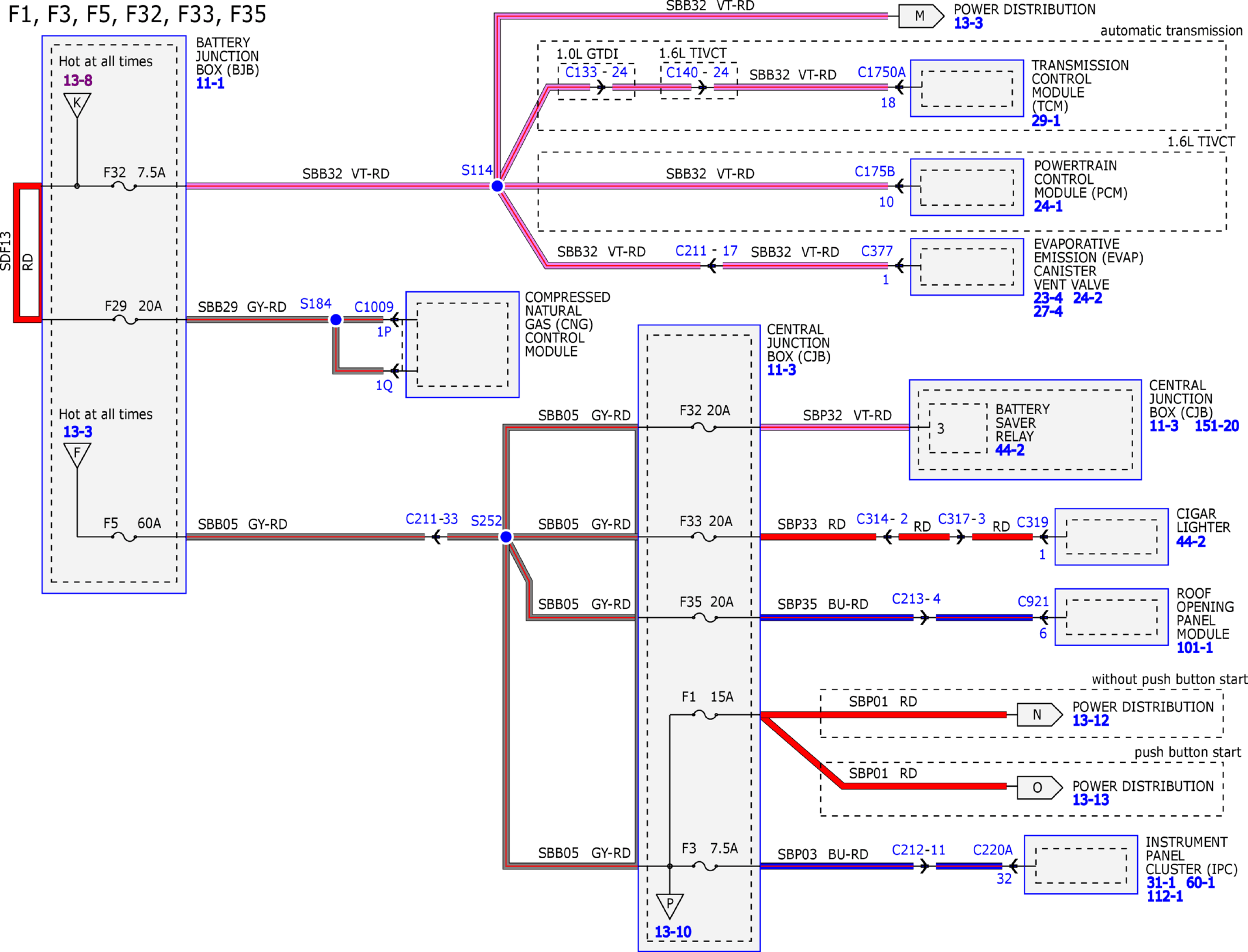

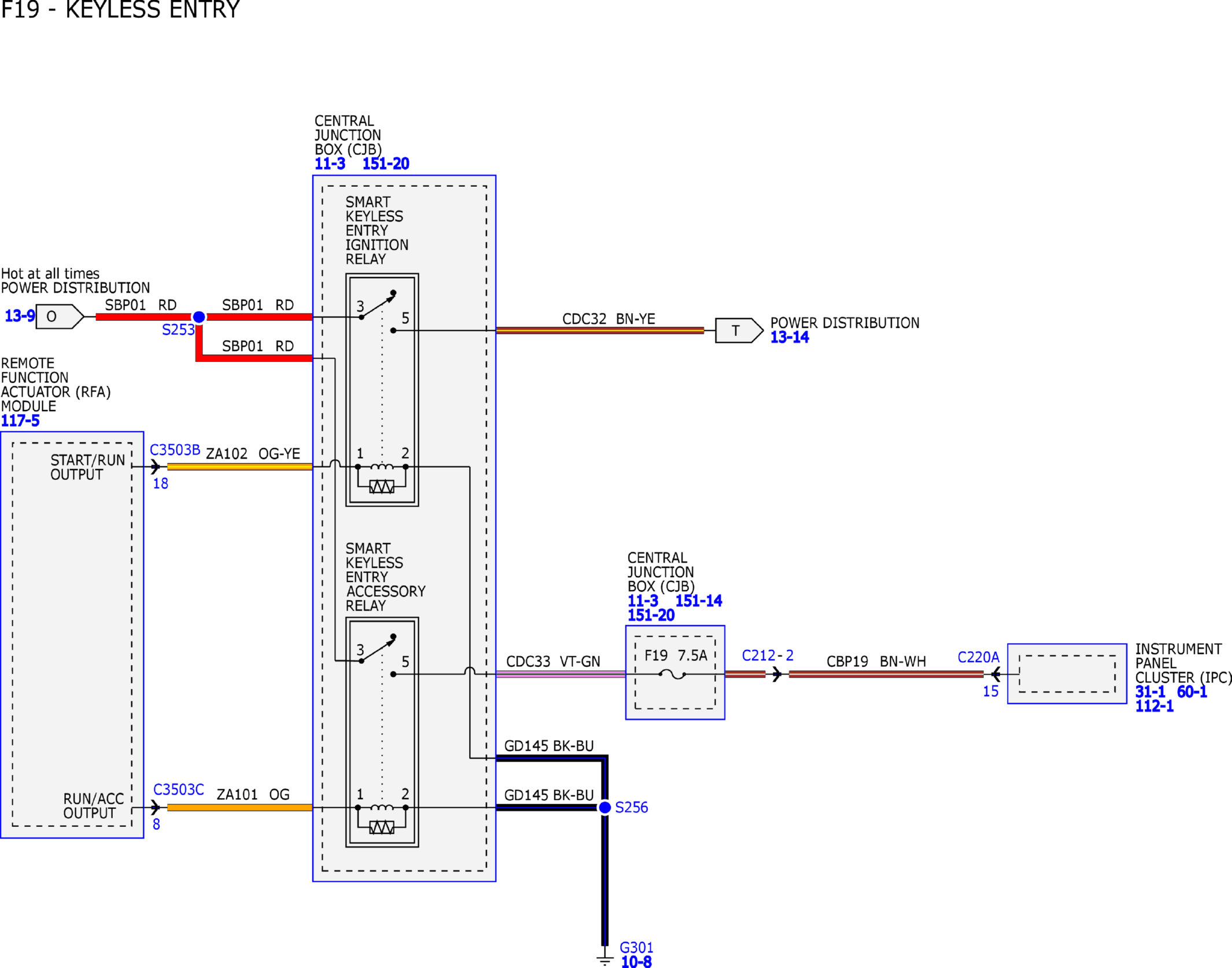

Fig 1: Power Distribution System Wiring Diagram (1 Of 20)
Courtesy of FORD MOTOR COMPANY

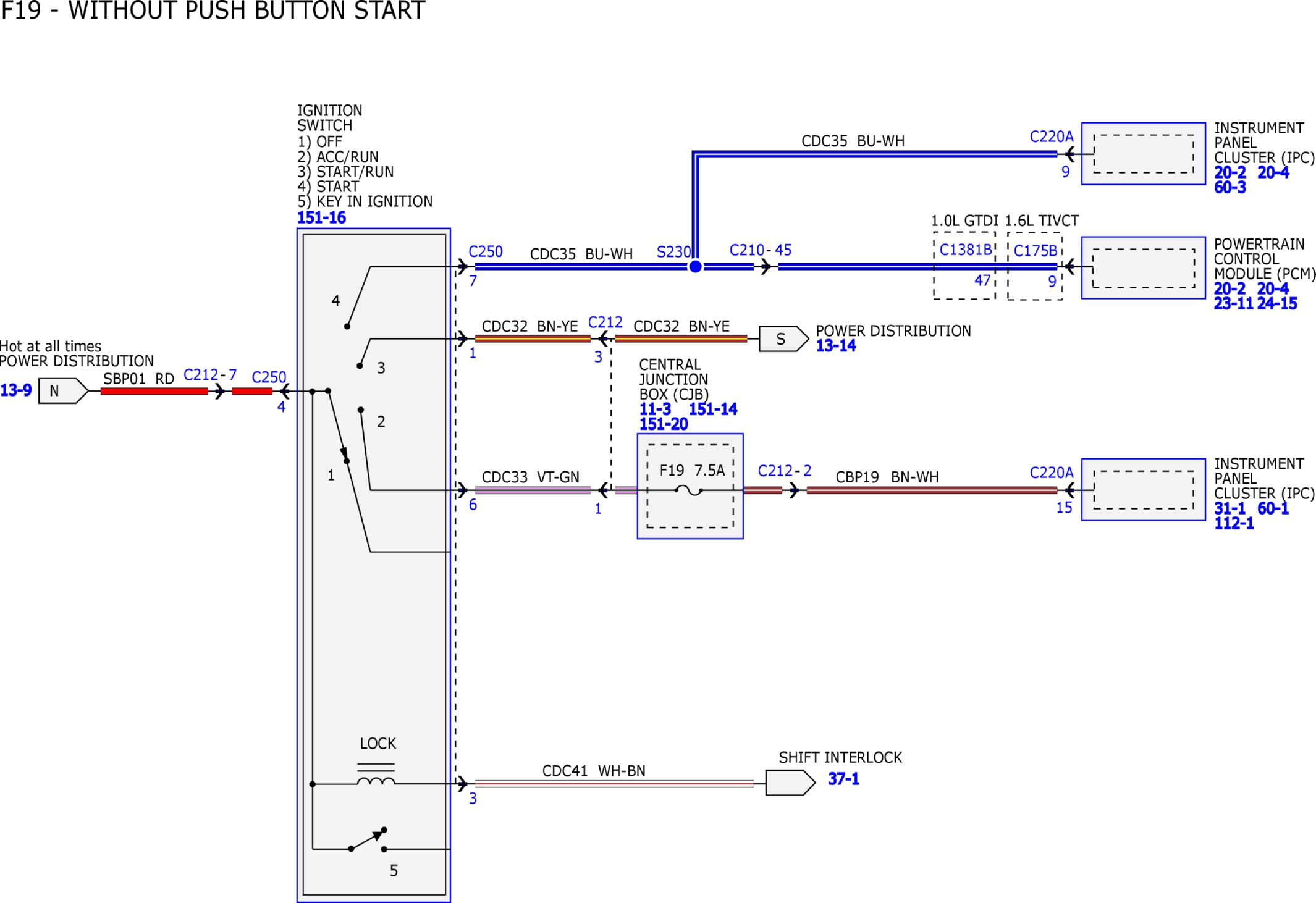

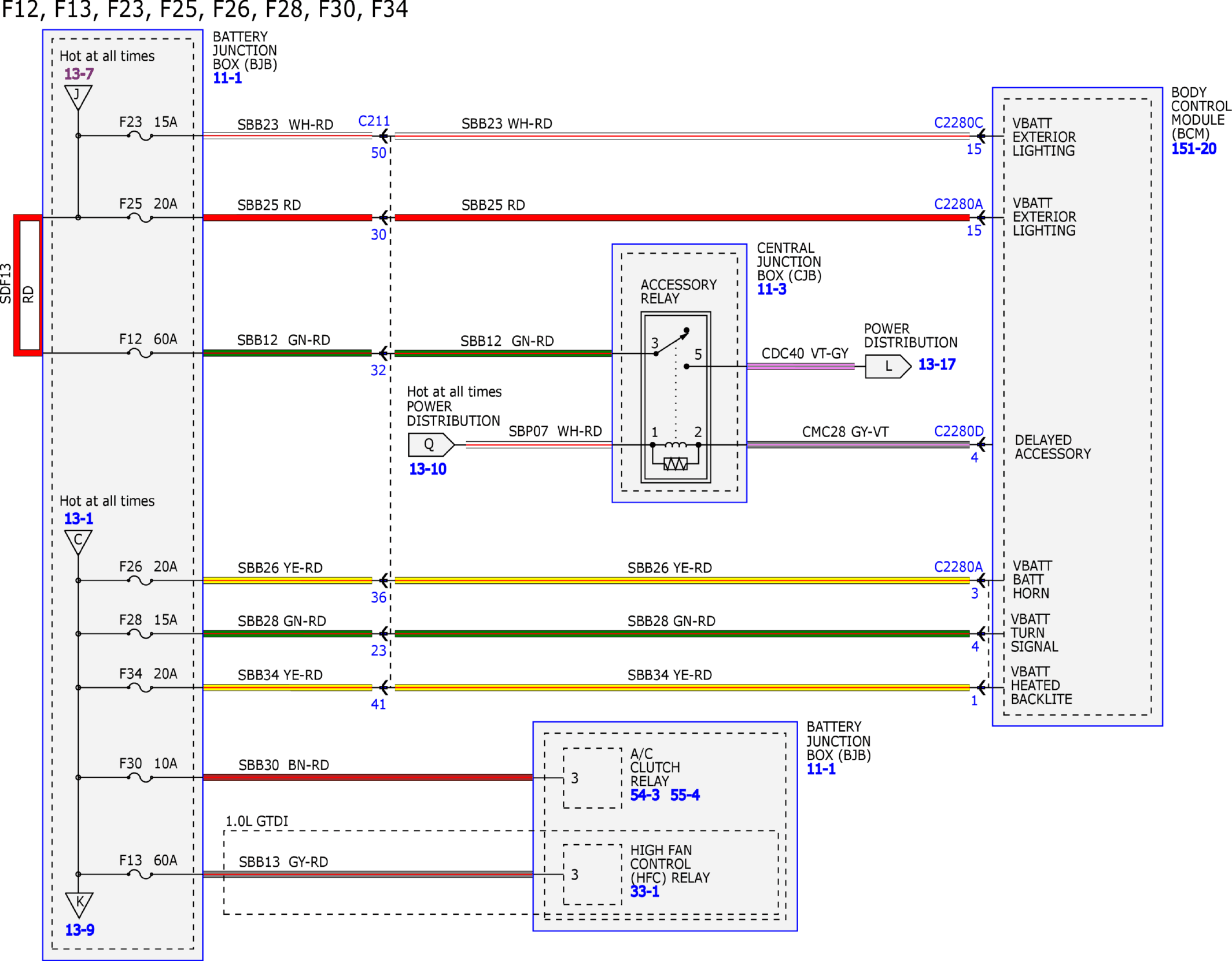

Fig 2: Power Distribution System Wiring Diagram (2 Of 20)
Courtesy of FORD MOTOR COMPANY

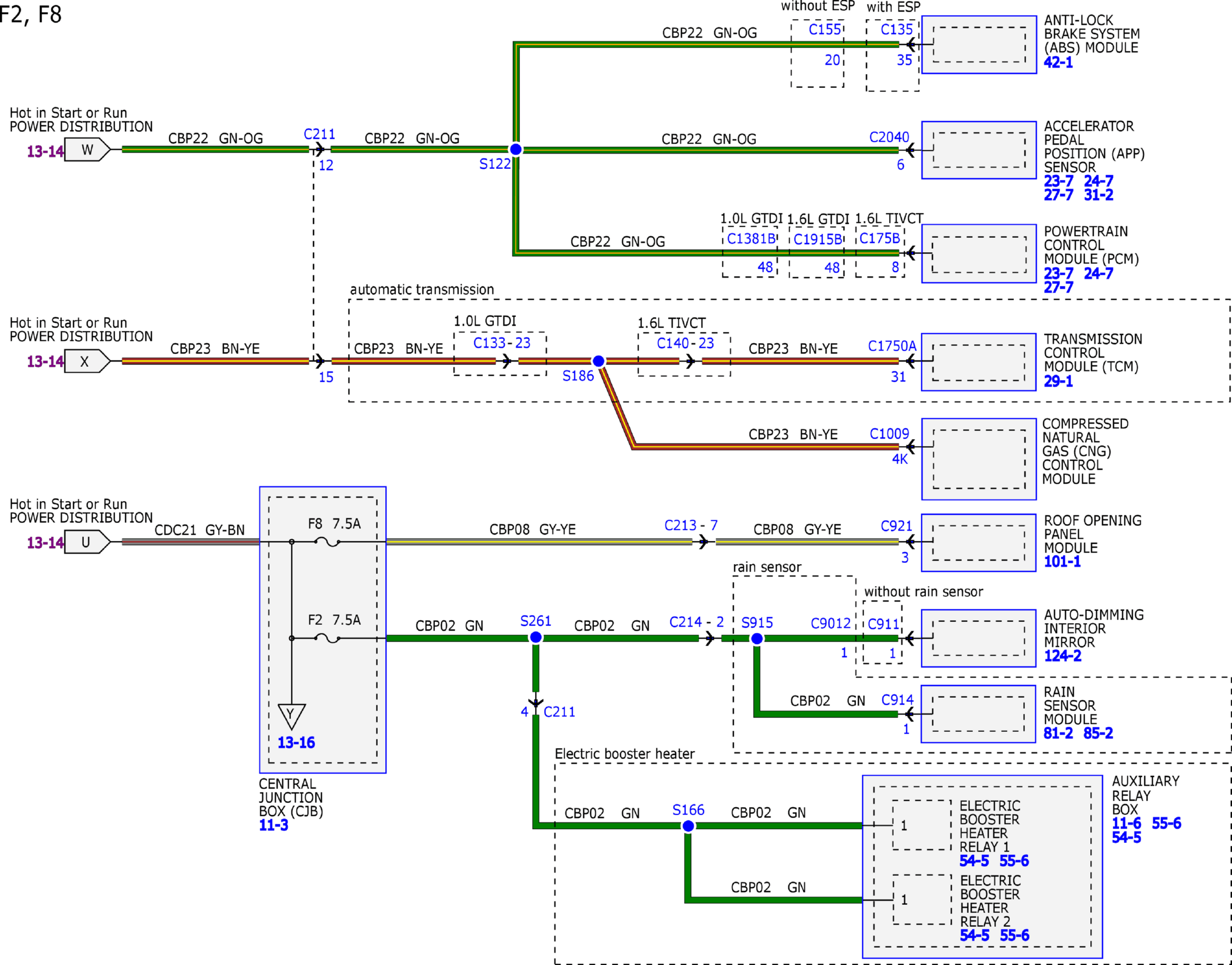

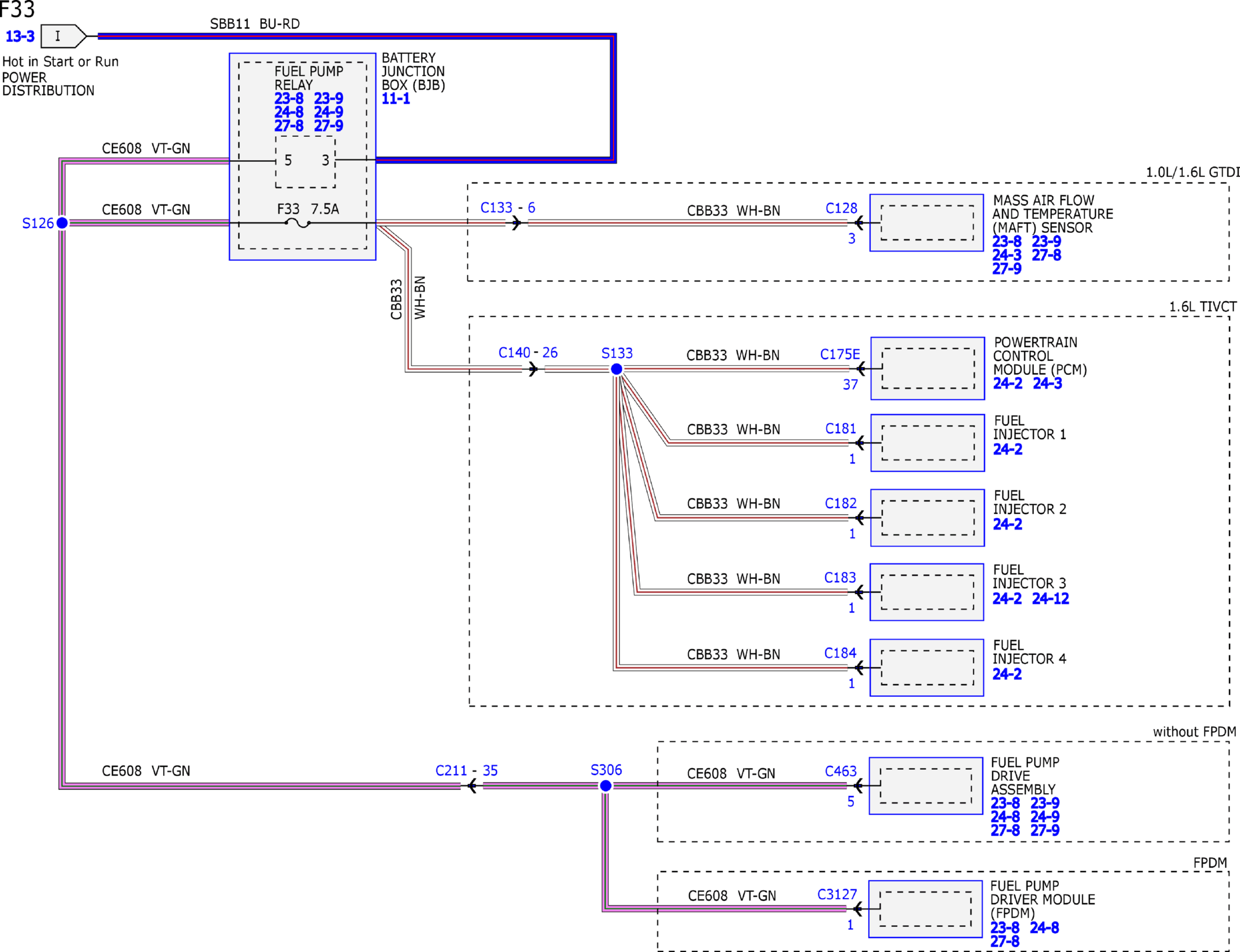

Fig 3: Power Distribution System Wiring Diagram (3 Of 20)
Courtesy of FORD MOTOR COMPANY

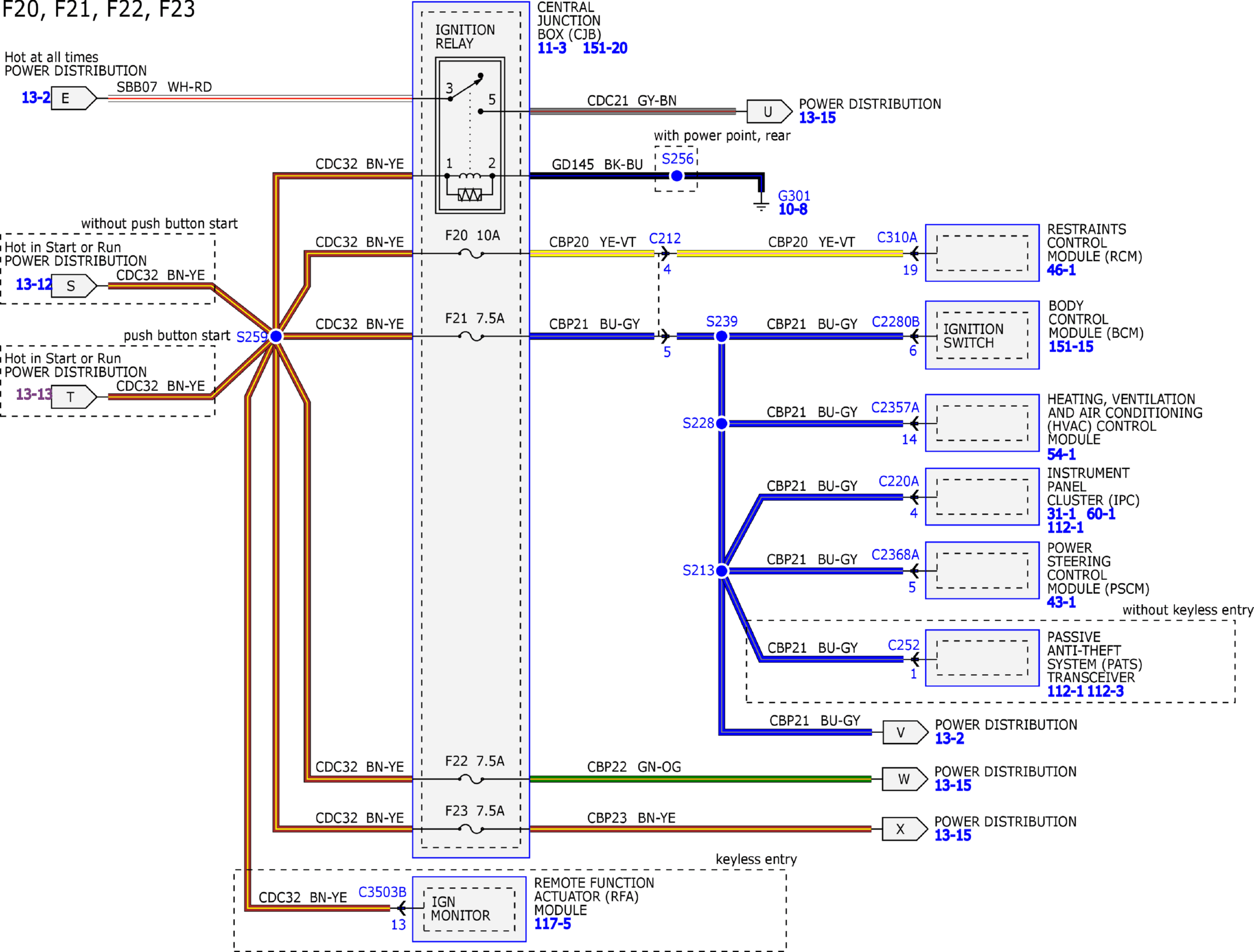

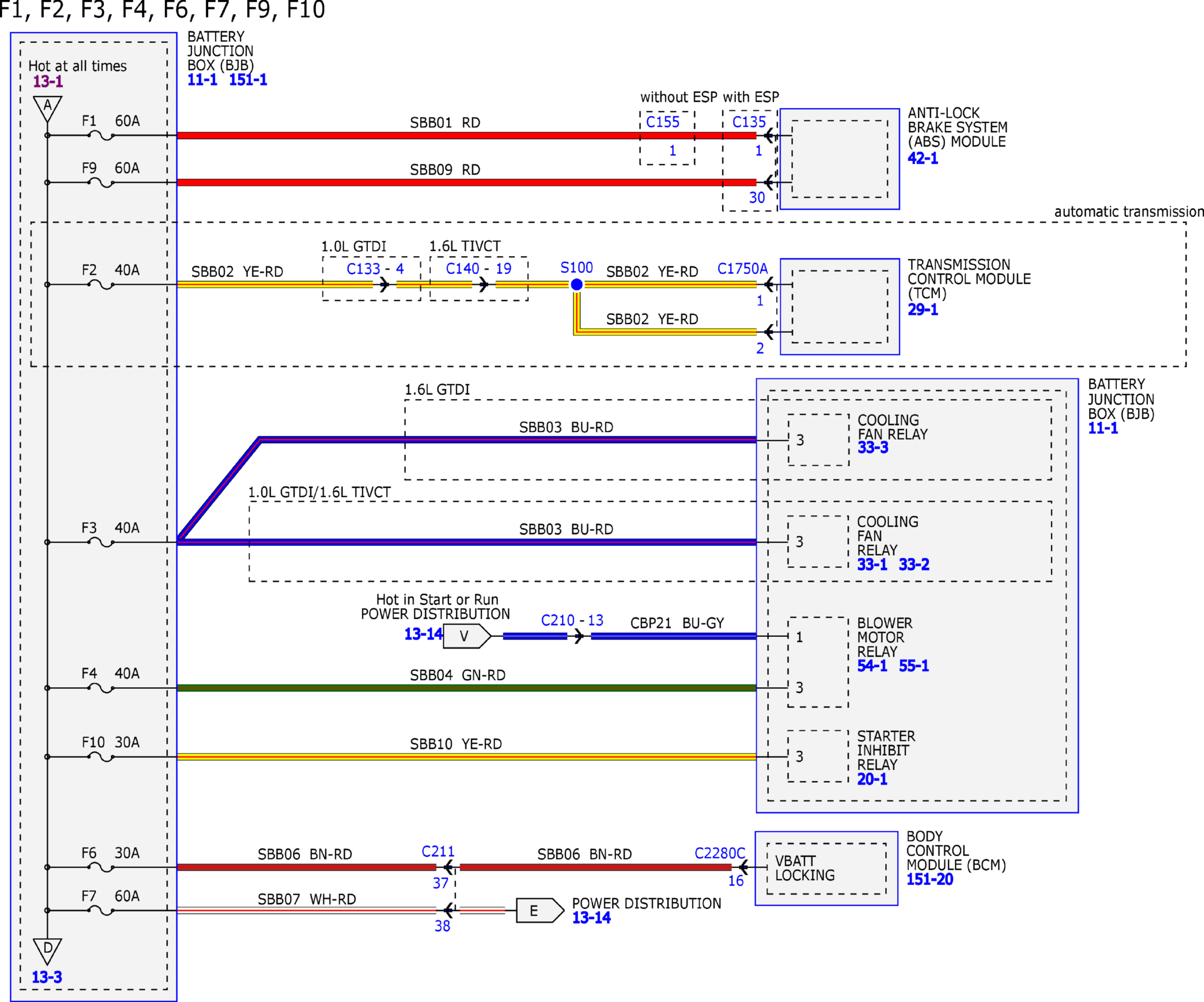

Fig 4: Power Distribution System Wiring Diagram (4 Of 20)
Courtesy of FORD MOTOR COMPANY

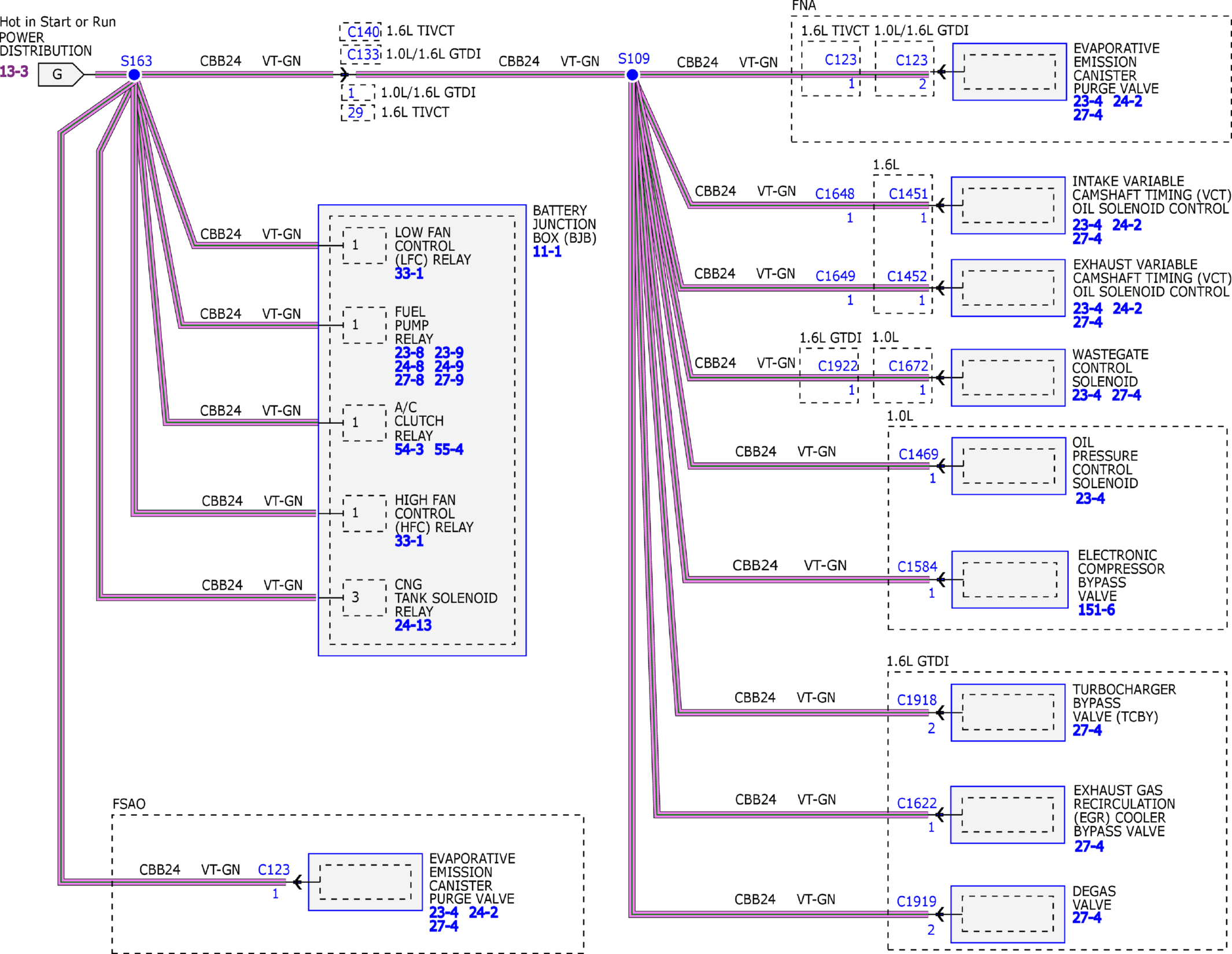

Fig 5: Power Distribution System Wiring Diagram (5 Of 20)
Courtesy of FORD MOTOR COMPANY

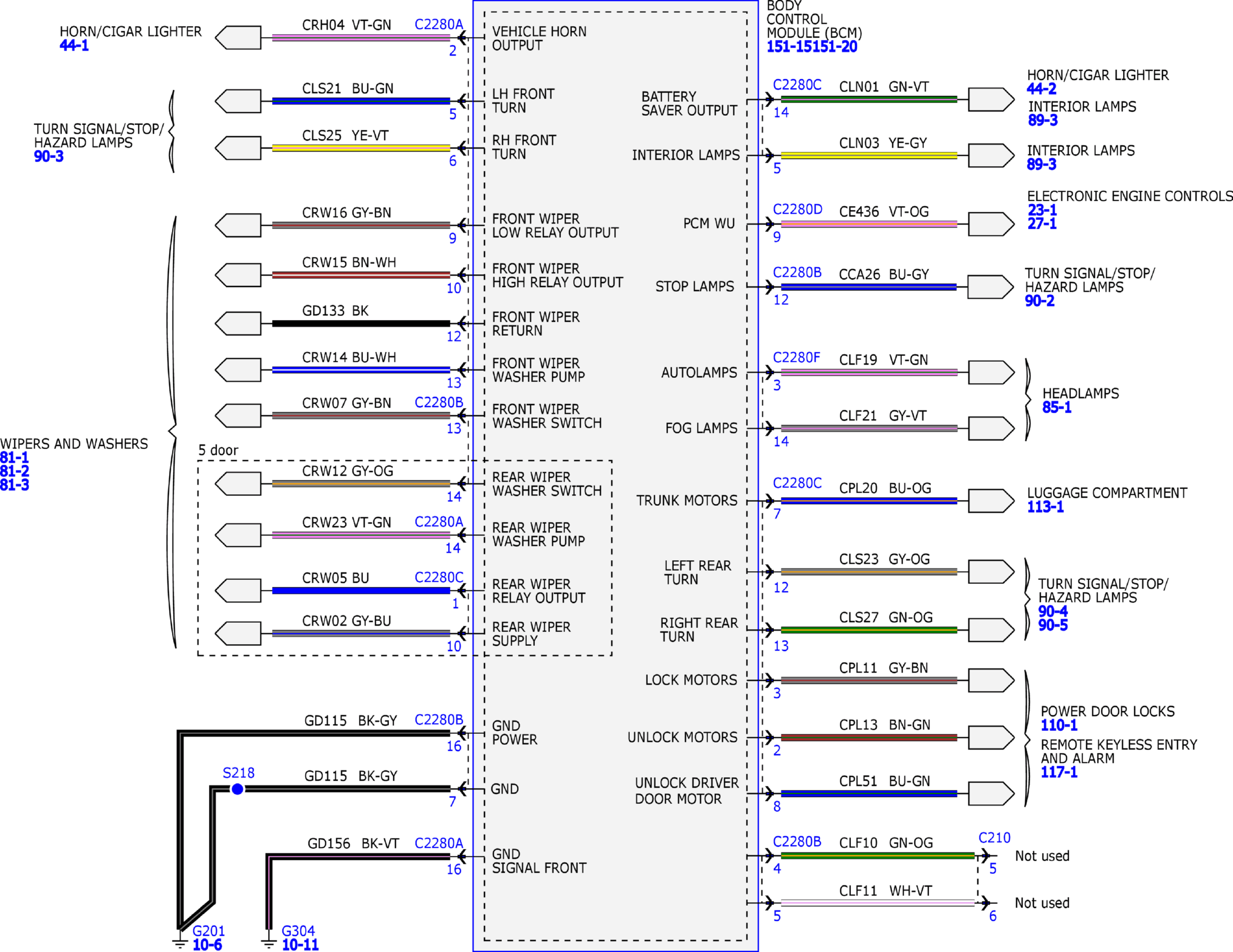

Fig 6: Power Distribution System Wiring Diagram (6 Of 20)
Courtesy of FORD MOTOR COMPANY

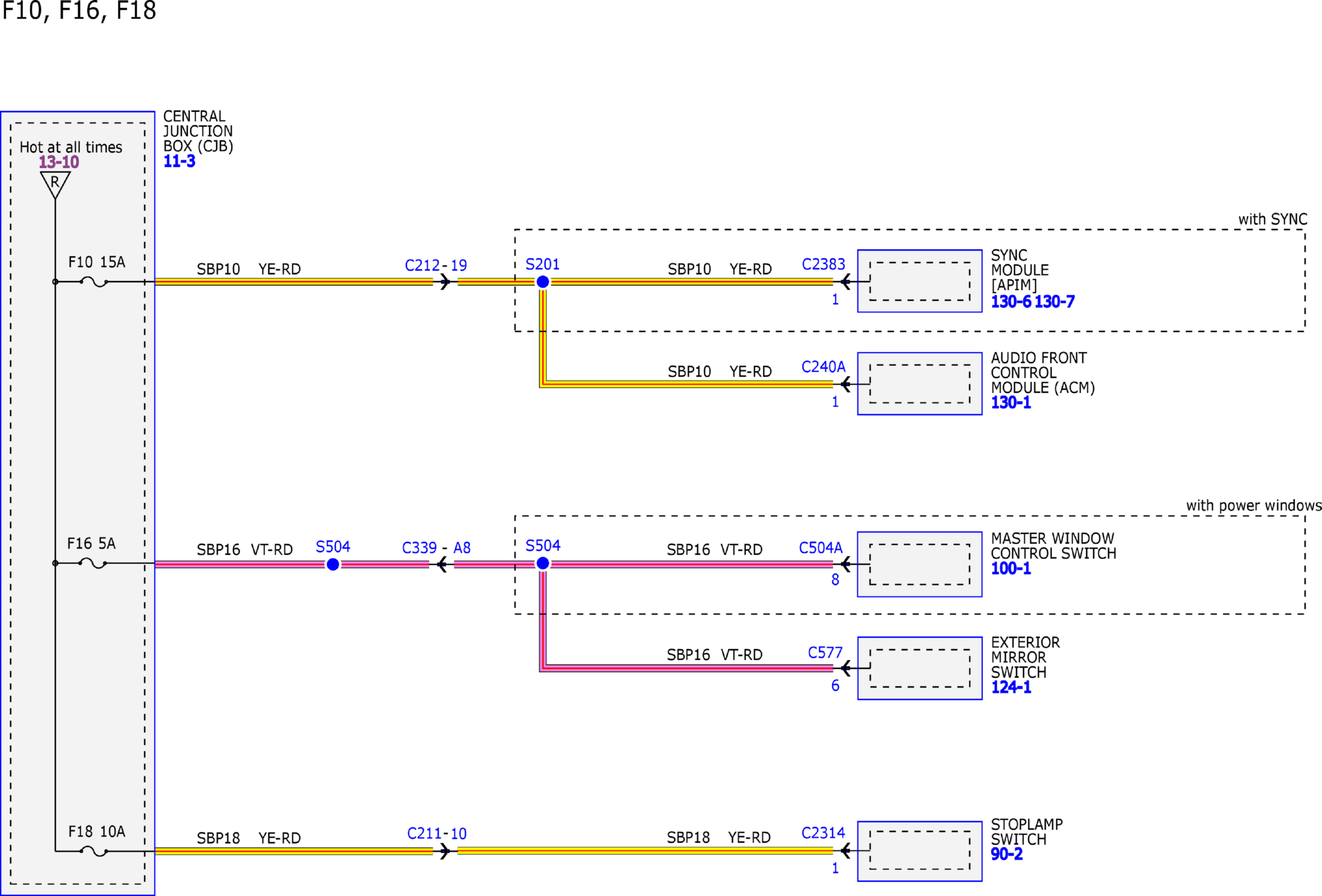

Fig 7: Power Distribution System Wiring Diagram (7 Of 20)
Courtesy of FORD MOTOR COMPANY

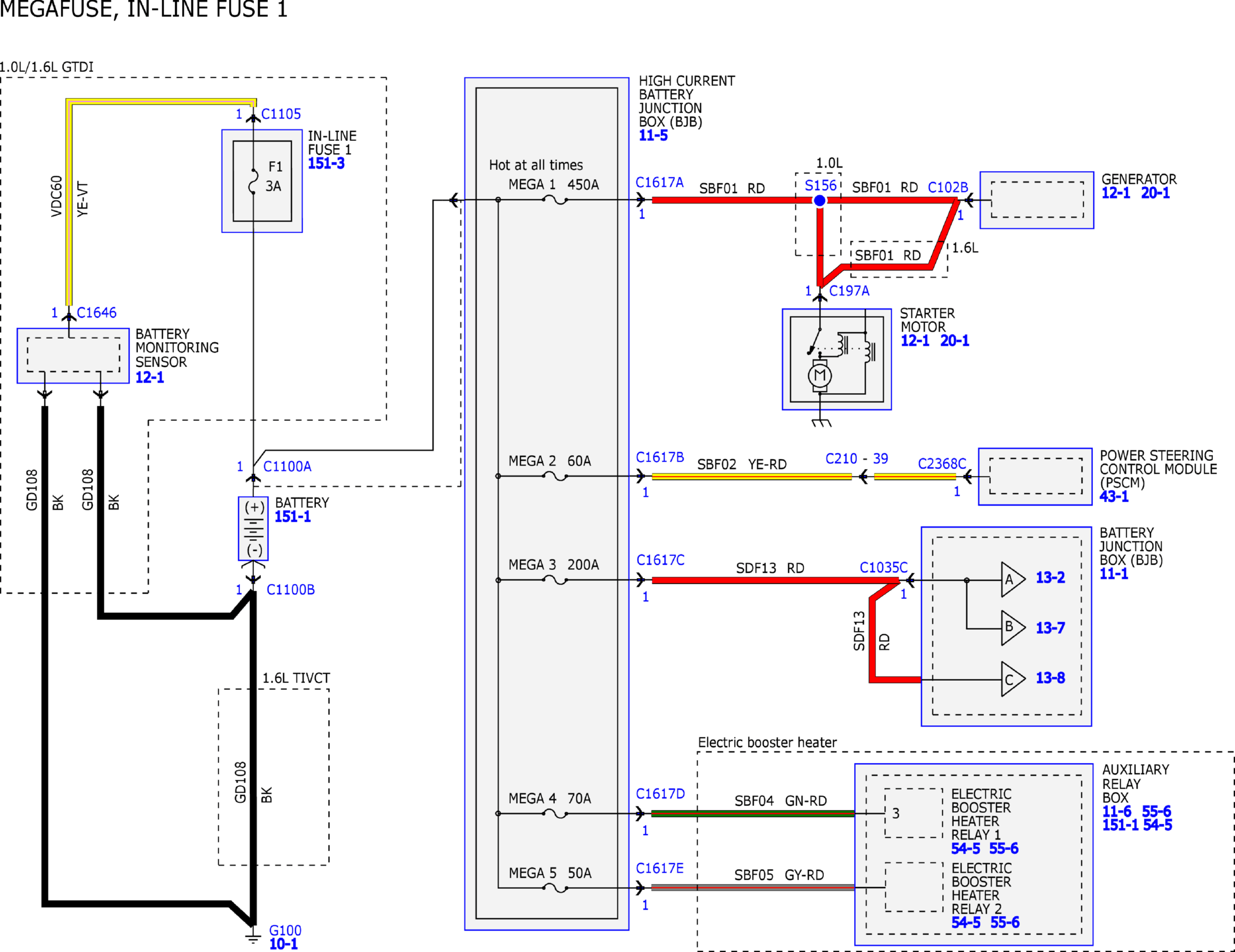

Fig 8: Power Distribution System Wiring Diagram (8 Of 20)
Courtesy of FORD MOTOR COMPANY

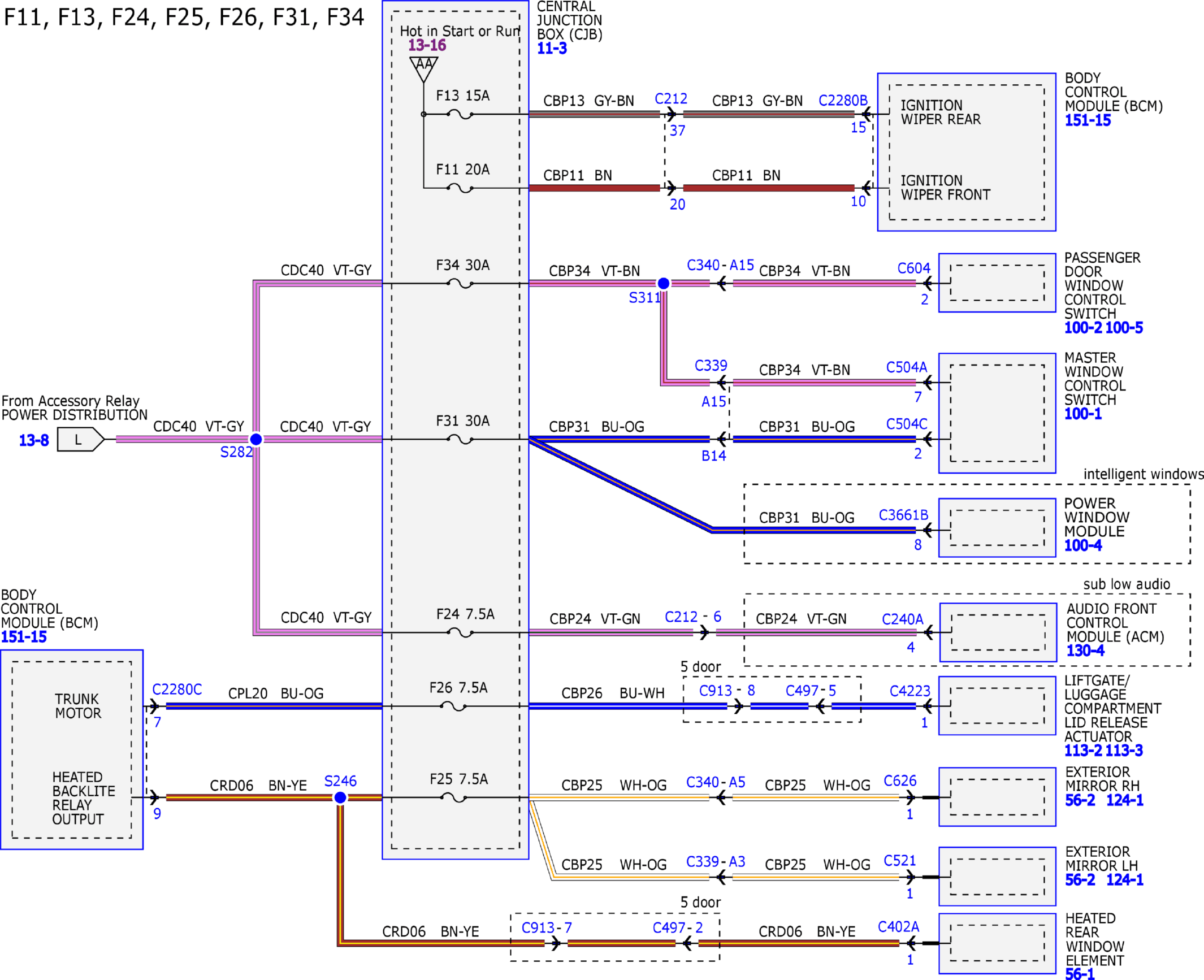

Fig 9: Power Distribution System Wiring Diagram (9 Of 20)
Courtesy of FORD MOTOR COMPANY

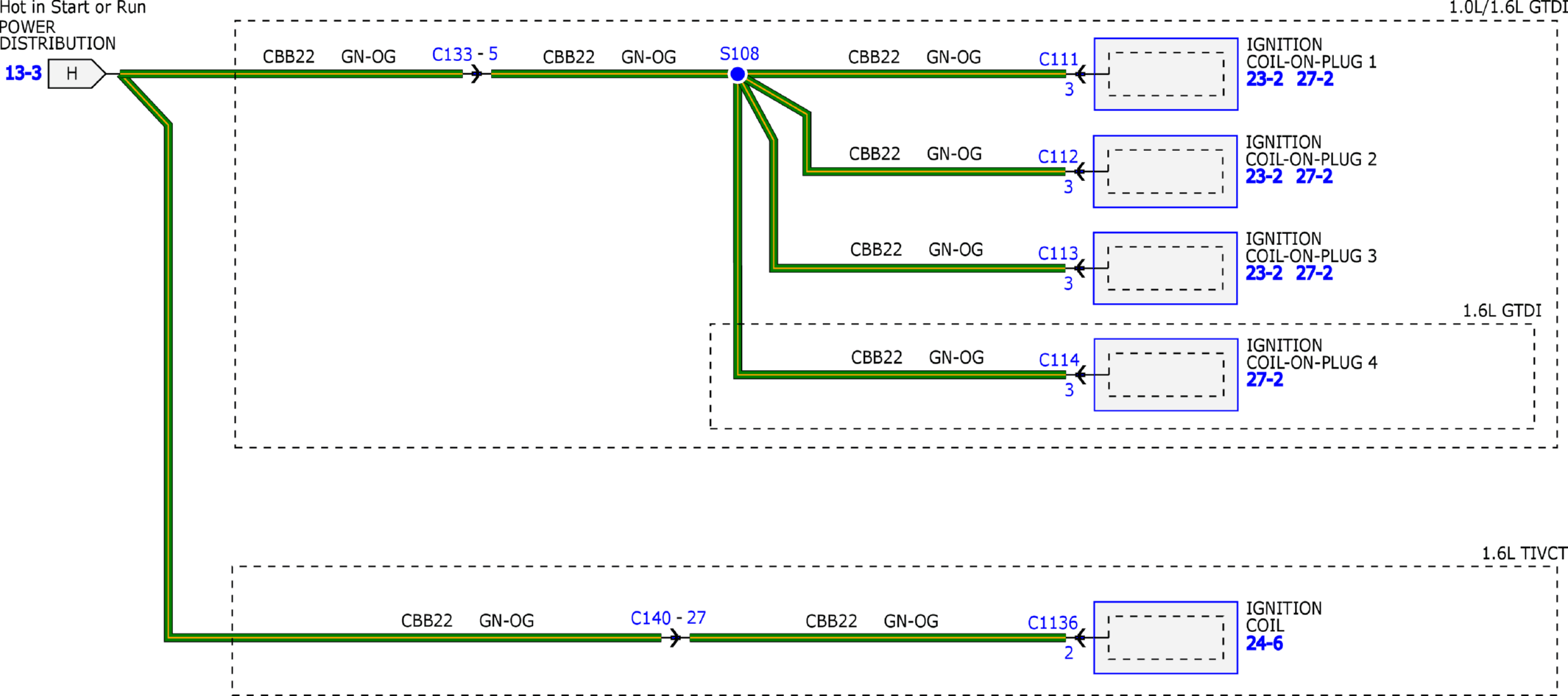

Fig 10: Power Distribution System Wiring Diagram (10 Of 20)
Courtesy of FORD MOTOR COMPANY

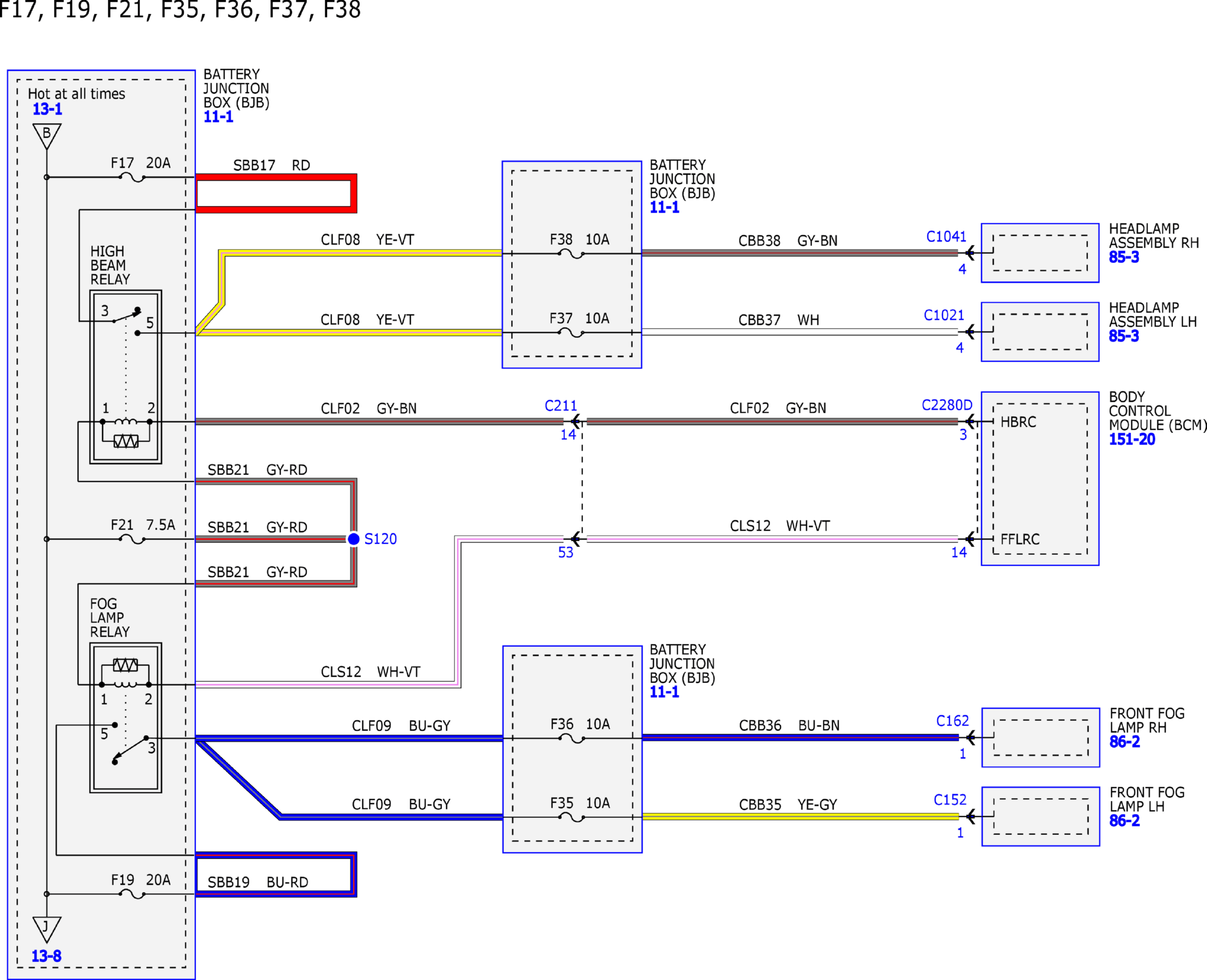

Fig 11: Power Distribution System Wiring Diagram (11 Of 20)
Courtesy of FORD MOTOR COMPANY

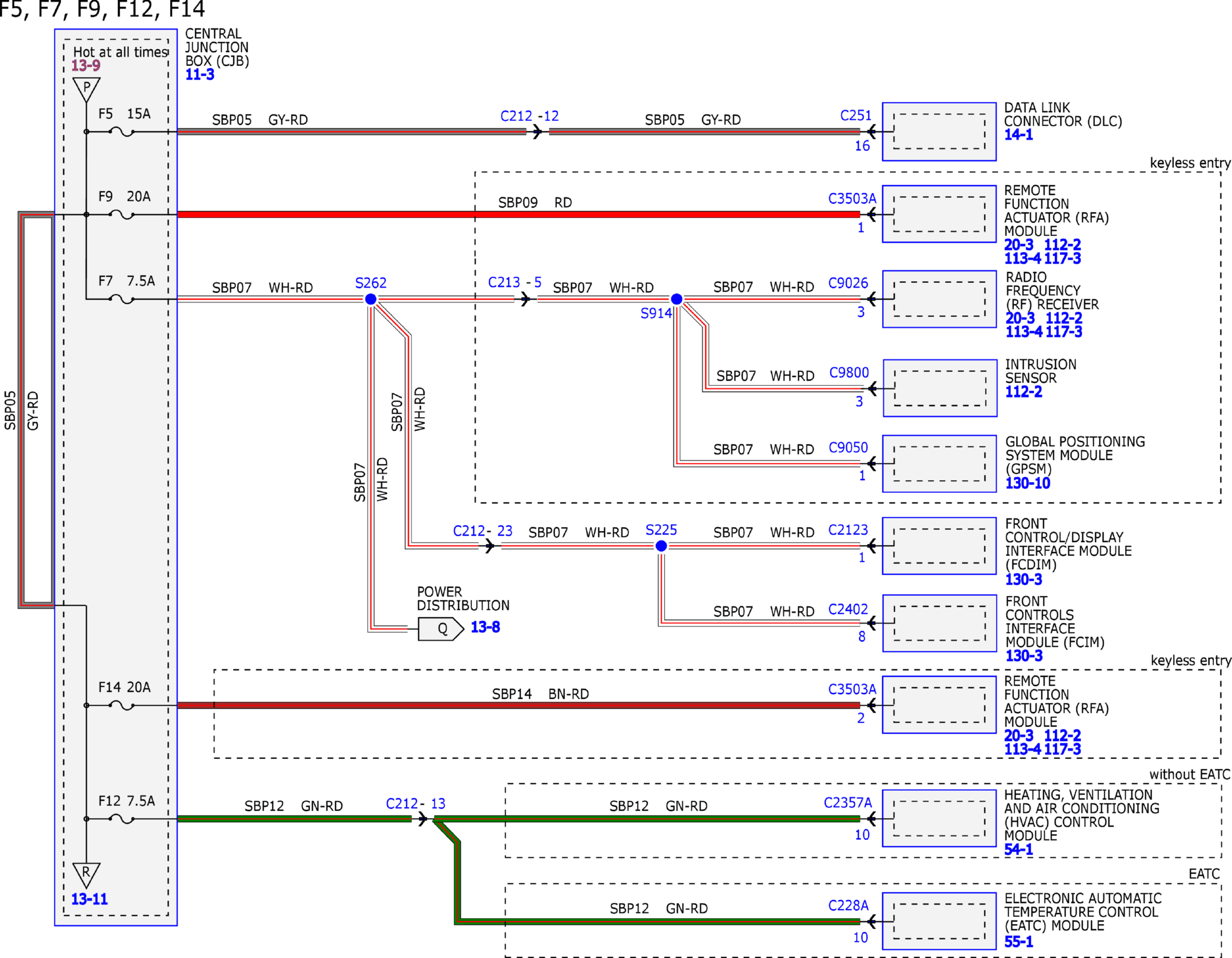

Fig 12: Power Distribution System Wiring Diagram (12 Of 20)
Courtesy of FORD MOTOR COMPANY

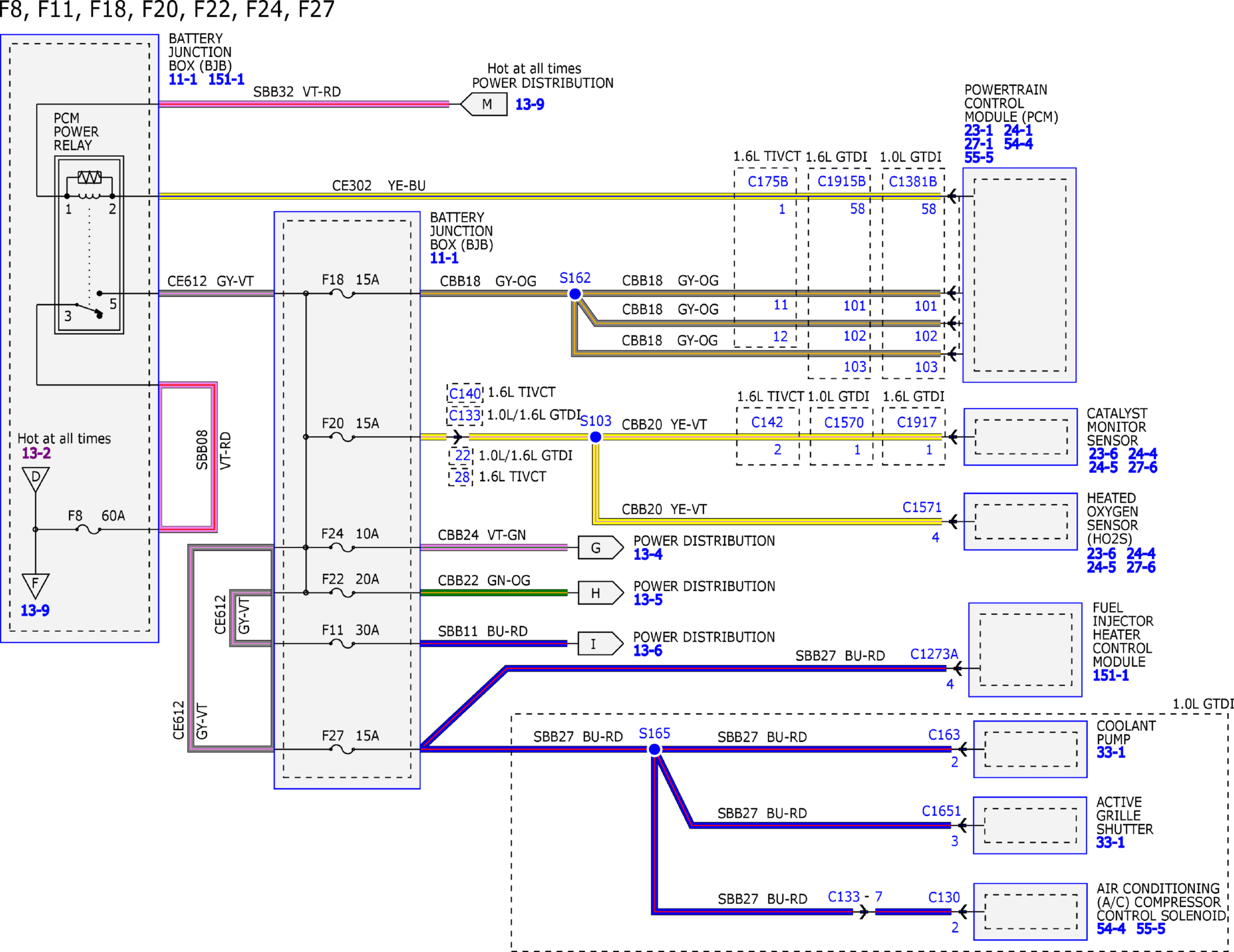

Fig 13: Power Distribution System Wiring Diagram (13 Of 20)
Courtesy of FORD MOTOR COMPANY

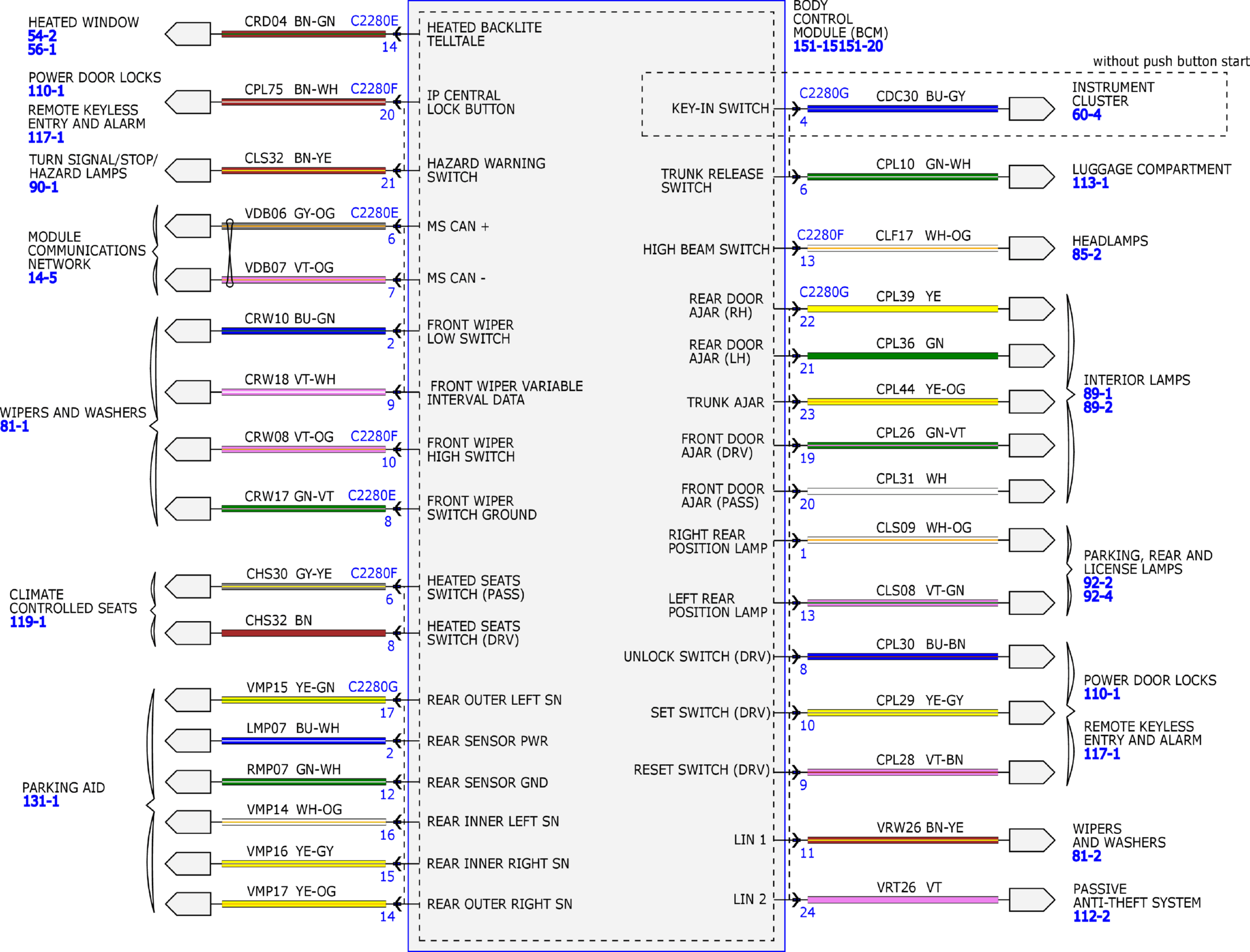

Fig 14: Power Distribution System Wiring Diagram (14 Of 20)
Courtesy of FORD MOTOR COMPANY

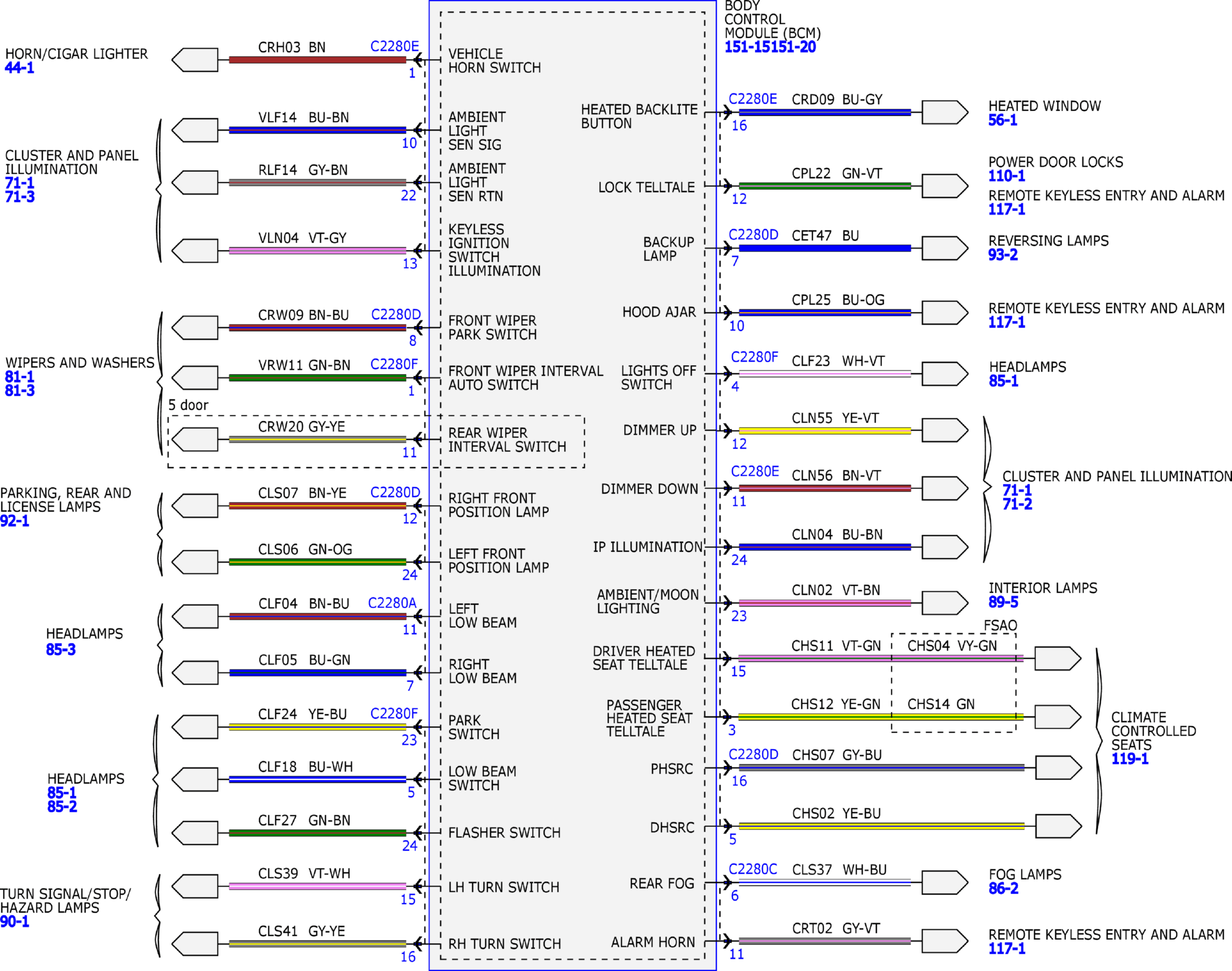

Fig 15: Power Distribution System Wiring Diagram (15 Of 20)
Courtesy of FORD MOTOR COMPANY

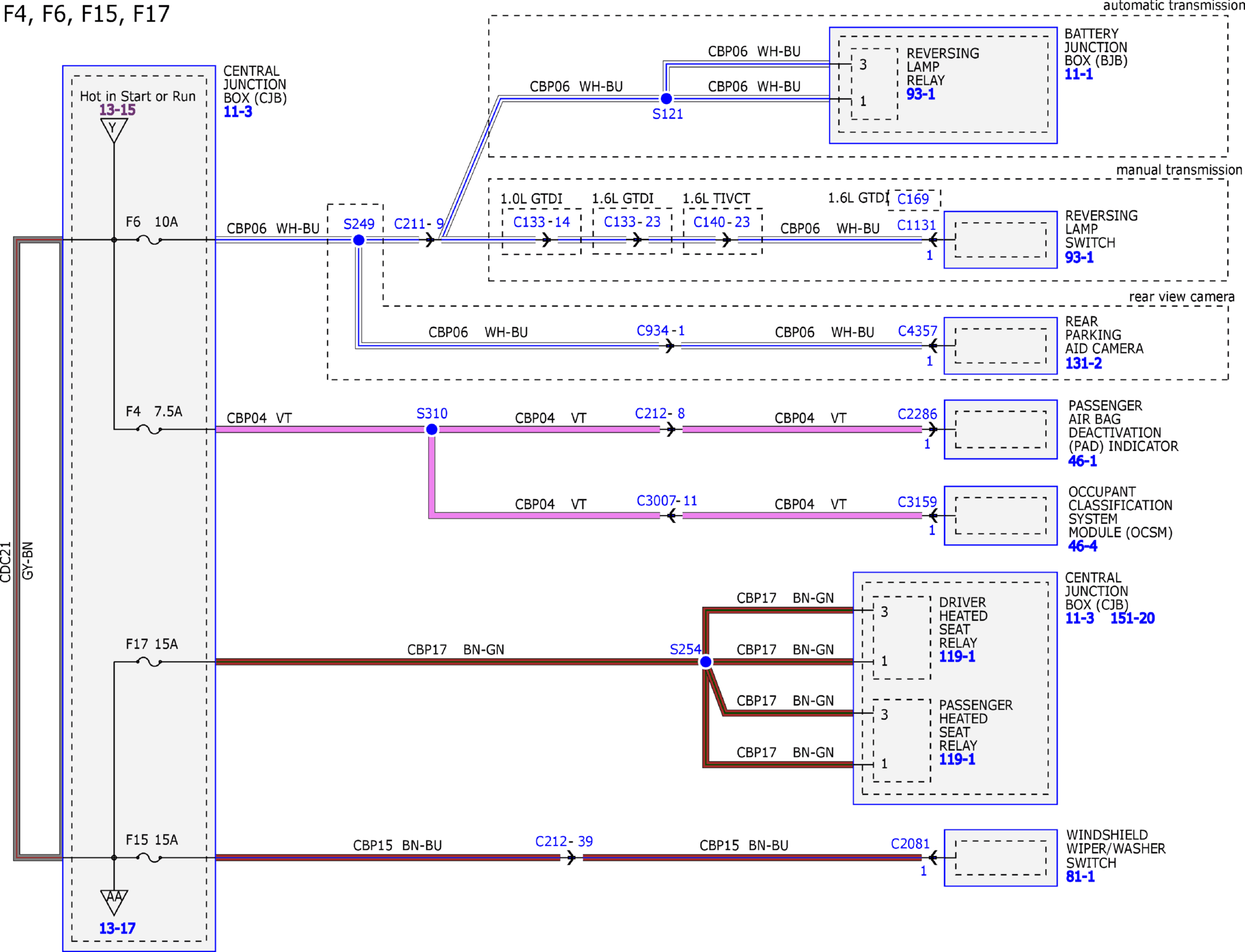

Fig 16: Power Distribution System Wiring Diagram (16 Of 20)
Courtesy of FORD MOTOR COMPANY
Fig 17: Power Distribution System Wiring Diagram (17 Of 20)
Courtesy of FORD MOTOR COMPANY
Fig 18: Power Distribution System Wiring Diagram (18 Of 20)
Courtesy of FORD MOTOR COMPANY
Fig 19: Power Distribution System Wiring Diagram (19 Of 20)
Courtesy of FORD MOTOR COMPANY
Fig 20: Power Distribution System Wiring Diagram (20 Of 20)
