Console - Floor: Notes
NOTE:
For information on Ford Color Coded Illustrations refer to COLOR-CODING - FORD
.

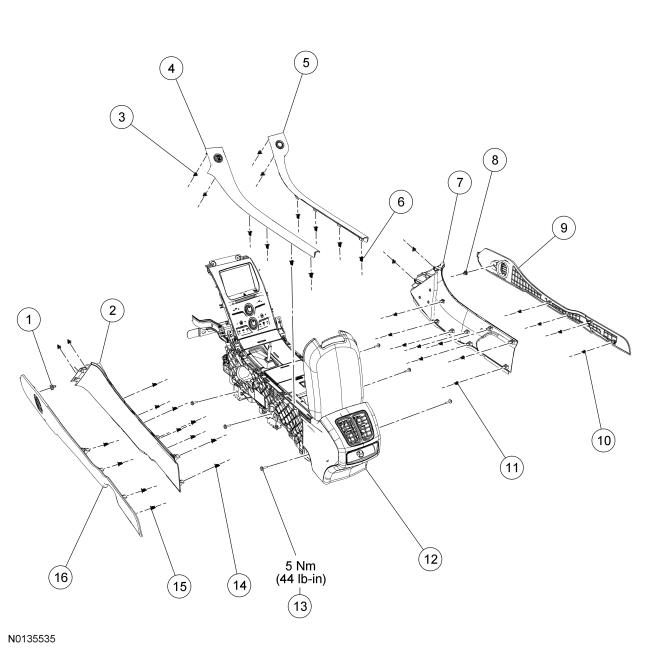

Trim Panels, Mouldings And Fasteners
NOTE:
Floor console with navigation shown, floor console without navigation similar.
| Item | Part Number | Description |
|---|---|---|
| 1 | W713267 | Floor console LH lower trim panel pin-type retainer |
| 2 | 045M11 | Floor console LH upper trim panel |
| 3 | W710338 | Floor console LH finish moulding retaining clip (6 required) |
| 4 | 061A17 | Floor console LH finish moulding |
| 5 | 061A16 | Floor console RH finish moulding |
| 6 | W710338 | Floor console RH finish moulding retaining clip (6 required) |
| 7 | 045M10 | Floor console RH upper trim panel |
| 8 | W713267 | Floor console RH lower trim panel pin-type retainer |
| 9 | 04608 | Floor console RH lower trim panel |
| 10 | W710338 | Floor console RH lower trim panel retaining clip (4 required) |
| 11 | W710338 | Floor console RH upper trim panel retaining clip (10 required) |
| 12 | 045A06 | Floor console |
| 13 | W505424 | Floor console lower bolt (6 required) |
| 14 | W710338 | Floor console LH upper trim panel retaining clip (10 required) |
| 15 | W710338 | Floor console LH lower trim panel retaining clip (4 required) |
| 16 | 04609 | Floor console LH lower trim panel |

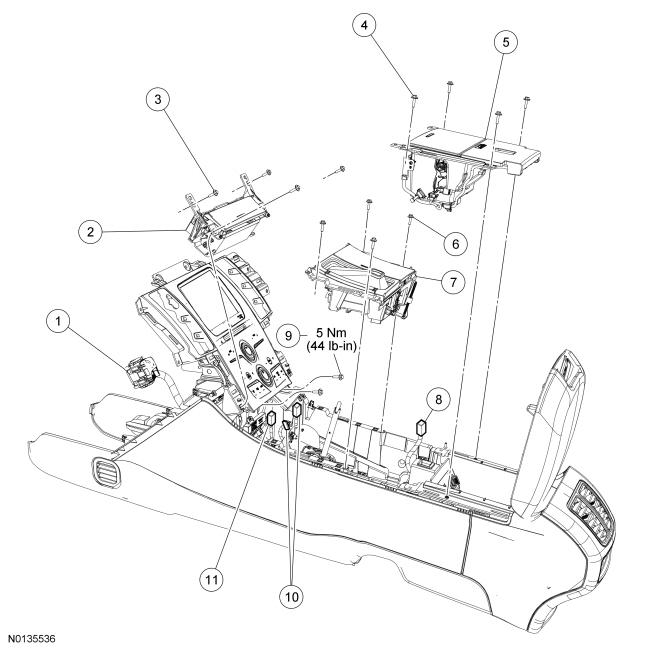

Trim Panels And Fasteners
NOTE:
Floor console with navigation shown, floor console without navigation similar.
| Item | Part Number | Description |
|---|---|---|
| 1 | 14401 | Floor console bulkhead electrical connector |
| 2 | 045P26 | Media bin/storage compartment |
| 3 | W707628 | Media bin/storage compartment screw (4 required) |
| 4 | W707628 | Cup holder screw (4 required) |
| 5 | 13560 | Cup holder |
| 6 | W707628 | Selector lever trim panel screw (4 required) |
| 7 | 045A76A | Selector lever trim panel |
| 8 | 14B079 | Cup holder electrical connector (if equipped with ambient lighting) |
| 9 | W505424 | Floor console upper bolt (2 required) |
| 10 | 14B079 | Selector lever trim panel electrical connectors (if equipped with ambient lighting) |
| 11 | 14401 | Media bin/storage compartment electrical connector |
