Power Steering - Component Location

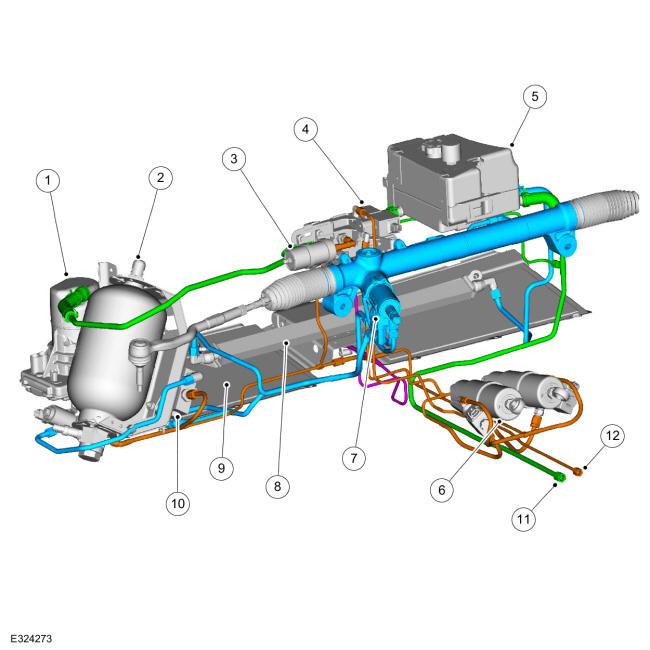

Front Hydraulic System
| Item | Description |
|---|---|
| 1 | Power steering pump |
| 2 | Hydraulic accumulator assembly |
| 3 | Ride height damper |
| 4 | Junction block assembly |
| 5 | Hydraulic fluid reservoir |
| 6 | Front actuator |
| 7 | Steering gear |
| 8 | Hydraulic fluid cooler |
| 9 | Front aero package |
| 10 | Priority valve |
| 11 | Return line (from rear of vehicle) |
| 12 | Supply line (to rear of vehicle) |

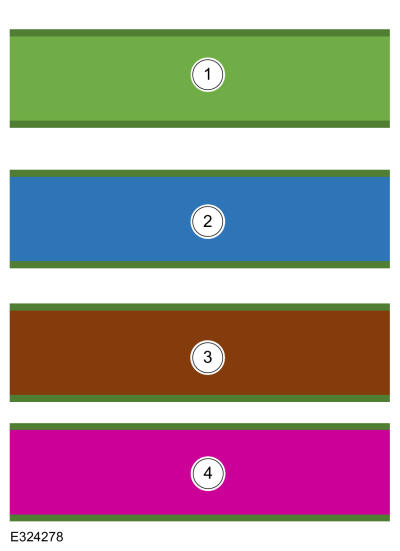

Front Color Chart
| Item | Description |
|---|---|
| 1 | Hydraulic System - Supply\Return |
| 2 | Steering |
| 3 | Suspension |
| 4 | Front Aero-Package |

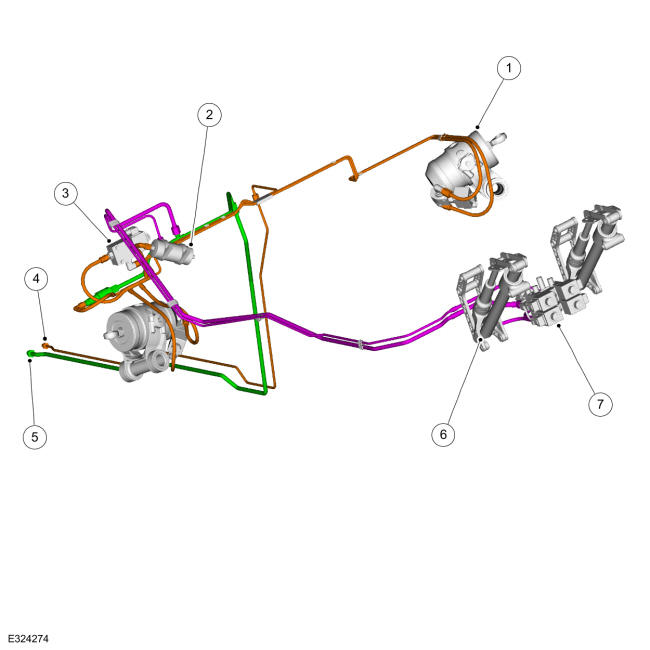

Rear Hydraulic System
| Item | Description |
|---|---|
| 1 | Rear actuator assembly |
| 2 | Ride height damper |
| 3 | Rear ride height valve block assembly |
| 4 | Supply line (from front of vehicle) |
| 5 | Return line (from rear of vehicle) |
| 6 | Lift mechanism aero wing |
| 7 | Valve block assembly rear aero wing |

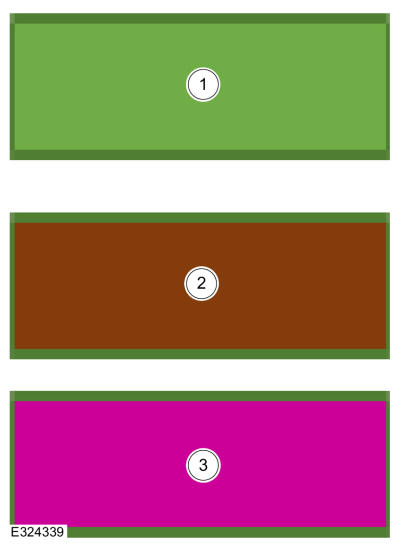

Rear Color Chart
| Item | Description |
|---|---|
| 1 | Hydraulic System - Supply\Return |
| 2 | Suspension |
| 3 | Rear Aero-Wing |
