Climate Control System - Component Location
WARNING: This page is about a different car, the 2018 Lincoln Continental. However, it is still accessible from the selected car via links, so may be relevant.

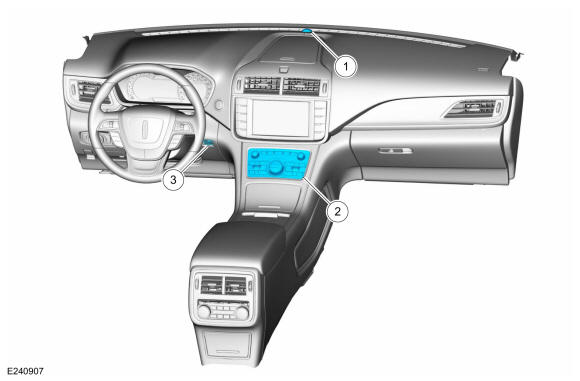

| Item | Description |
|---|---|
| 1 | Sunload Sensor |
| 2 | HVAC Control Module |
| 3 | In-Vehicle Temperature and Humidity Sensor |

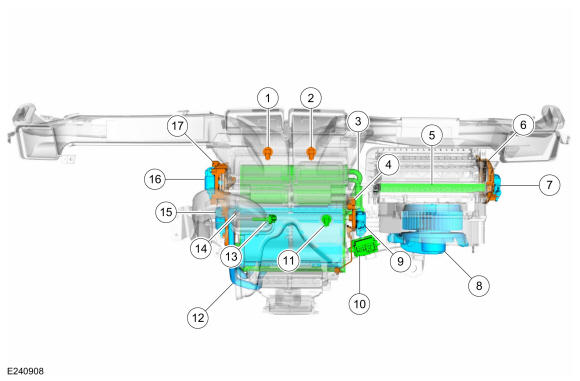

| Item | Description |
|---|---|
| 1 | Driver Side Register Air Discharge Temperature Sensor |
| 2 | Passenger Side Register Air Discharge Temperature Sensor |
| 3 | Evaporator |
| 4 | Passenger Side Temperature Door Actuating Assembly |
| 5 | Cabin Air Filter |
| 6 | Air Inlet Door Actuating Assembly |
| 7 | Air Inlet Door Actuator |
| 8 | Blower Motor |
| 9 | Passenger Side Temperature Door Actuator |
| 10 | Blower Motor Speed Control |
| 11 | Passenger Side Footwell Air Discharge Temperature Sensor |
| 12 | Heater Core |
| 13 | Driver Side Footwell Air Discharge Temperature Sensor |
| 14 | Evaporator Temperature Sensor |
| 15 | Driver Side Temperature Door Actuator |
| 16 | Air Distribution Door Actuator |
| 17 | Air Distribution Door Actuating Assembly |

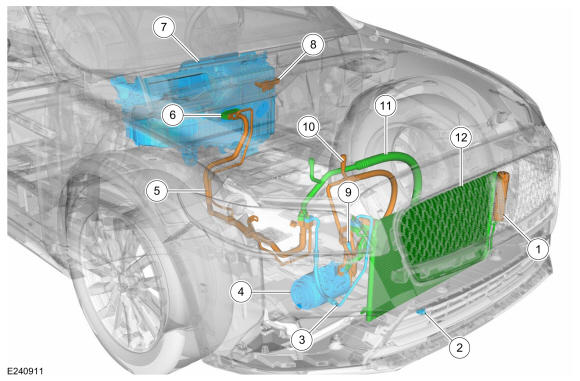

2.0L Engine
| Item | Description |
|---|---|
| 1 | Receiver Drier |
| 2 | Ambient Air Temperature Sensor |
| 3 | Condenser Outlet Line |
| 4 | A/C Compressor |
| 5 | Evaporator Inlet and Outlet Manifold |
| 6 | Thermostatic Expansion Valve |
| 7 | Climate Control Housing |
| 8 | Ambient Air Quality Sensor |
| 9 | A/C Pressure Transducer |
| 10 | A/C Compressor Outlet Line |
| 11 | A/C Compressor Inlet Line |
| 12 | Condenser |

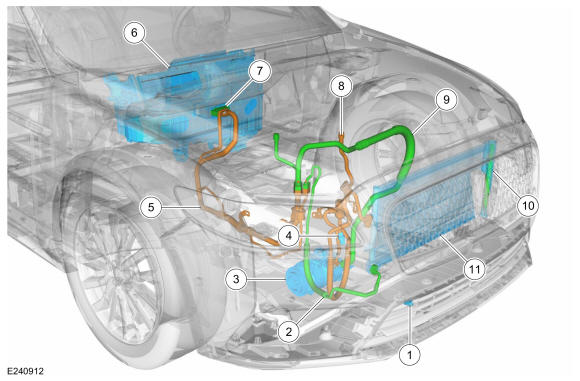

3.0L engine shown, all other engines similar
| Item | Description |
|---|---|
| 1 | Ambient Air Temperature Sensor |
| 2 | Condenser Outlet Line |
| 3 | A/C Compressor |
| 4 | A/C Pressure Transducer |
| 5 | Evaporator Inlet and Outlet Manifold |
| 6 | Climate Control Housing |
| 7 | Thermostatic Expansion Valve |
| 8 | A/C Compressor Outlet Line |
| 9 | A/C Compressor Inlet Line |
| 10 | Receiver Drier Element |
| 11 | Condenser |

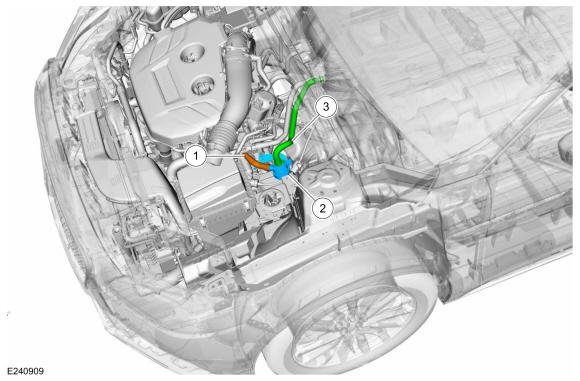

Vehicles equipped with Auto-Start-Stop - 2.0L Engine
| Item | Description |
|---|---|
| 1 | Cabin Heater Coolant Pump Outlet Hose |
| 2 | Cabin Heater Coolant Pump |
| 3 | Cabin Heater Coolant Pump Inlet Hose |
