Transmission Controls

WARNING: This page is about a different car, the 2023 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.

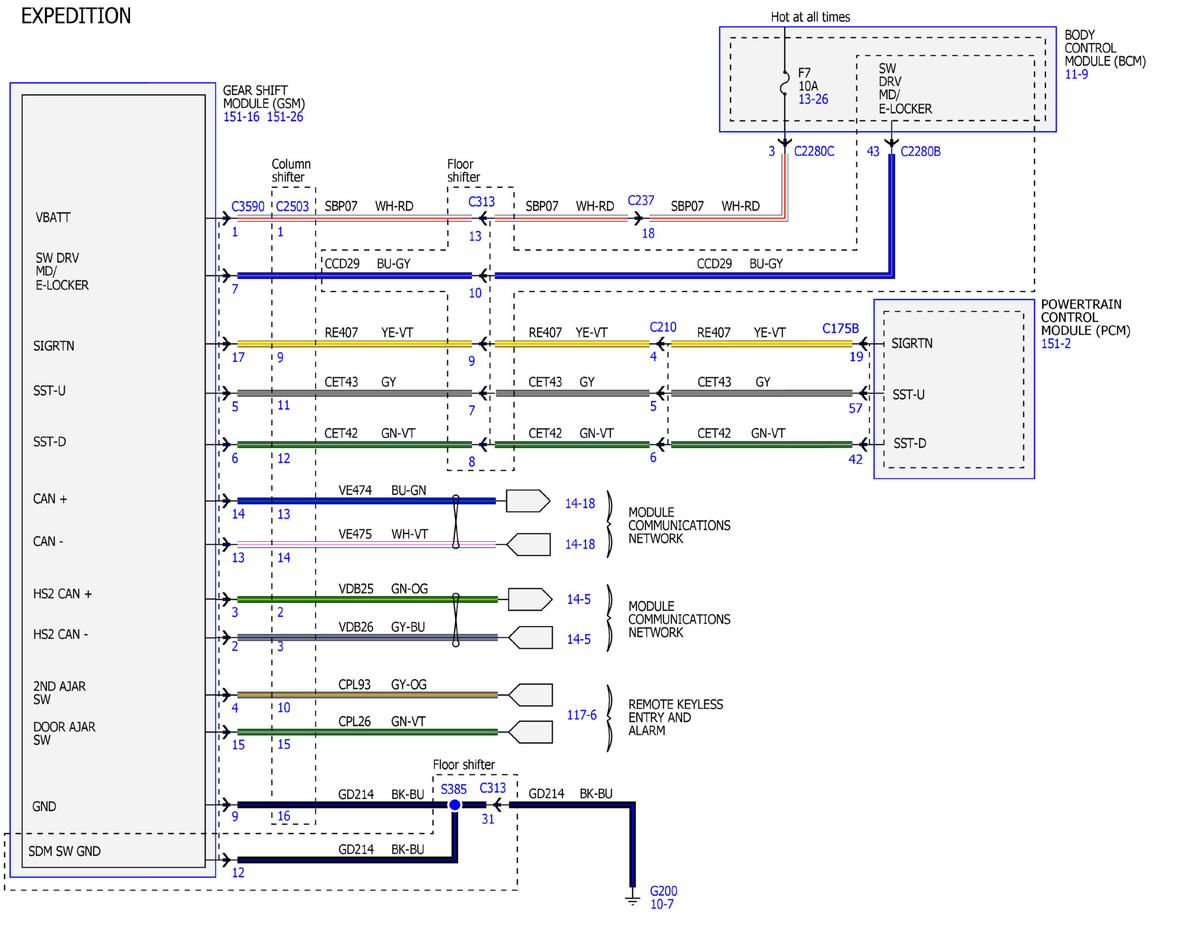

Fig 1: Transmission Controls Wiring Diagrams (1 Of 8)
GFDWR185185Courtesy of FORD MOTOR COMPANY

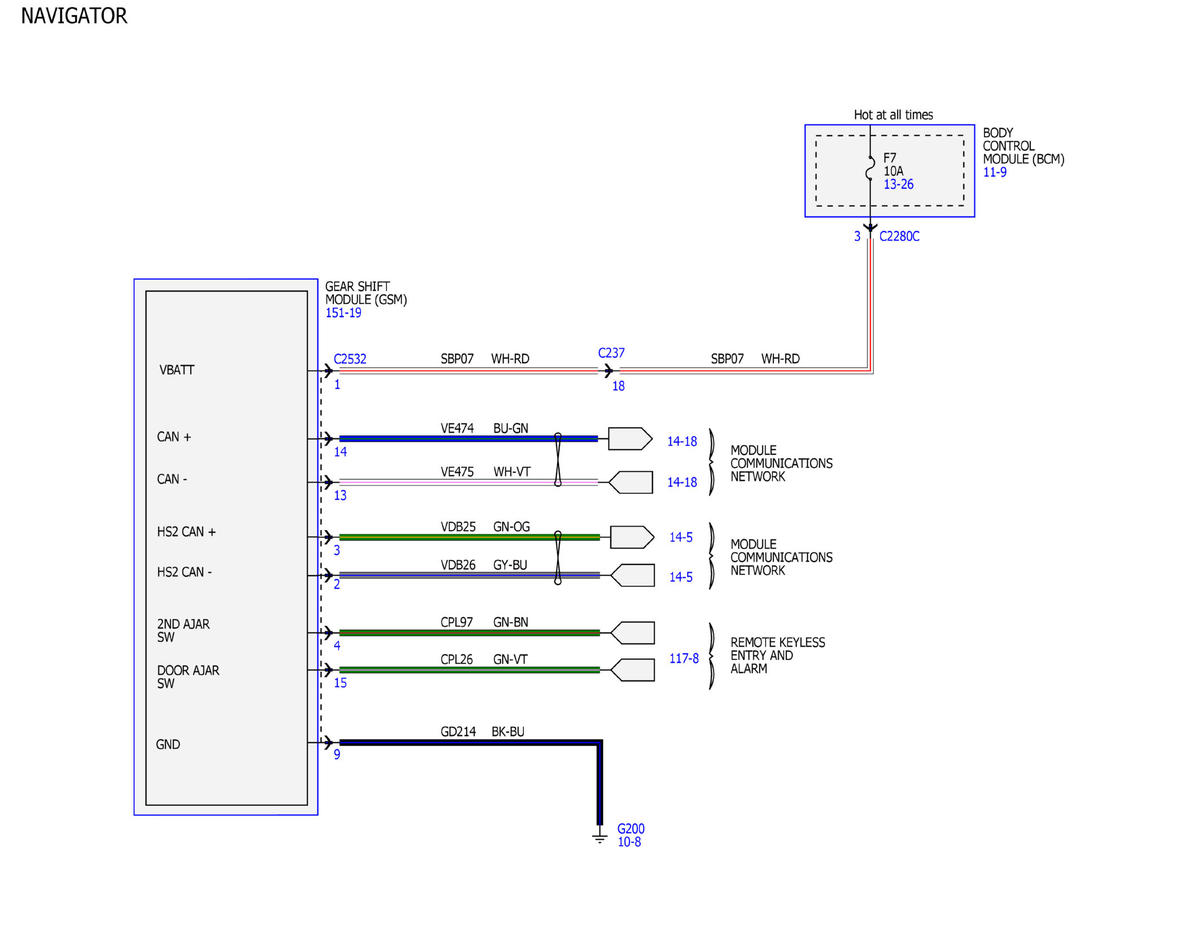

Fig 2: Transmission Controls Wiring Diagrams (2 Of 8)
GFDWR185186Courtesy of FORD MOTOR COMPANY

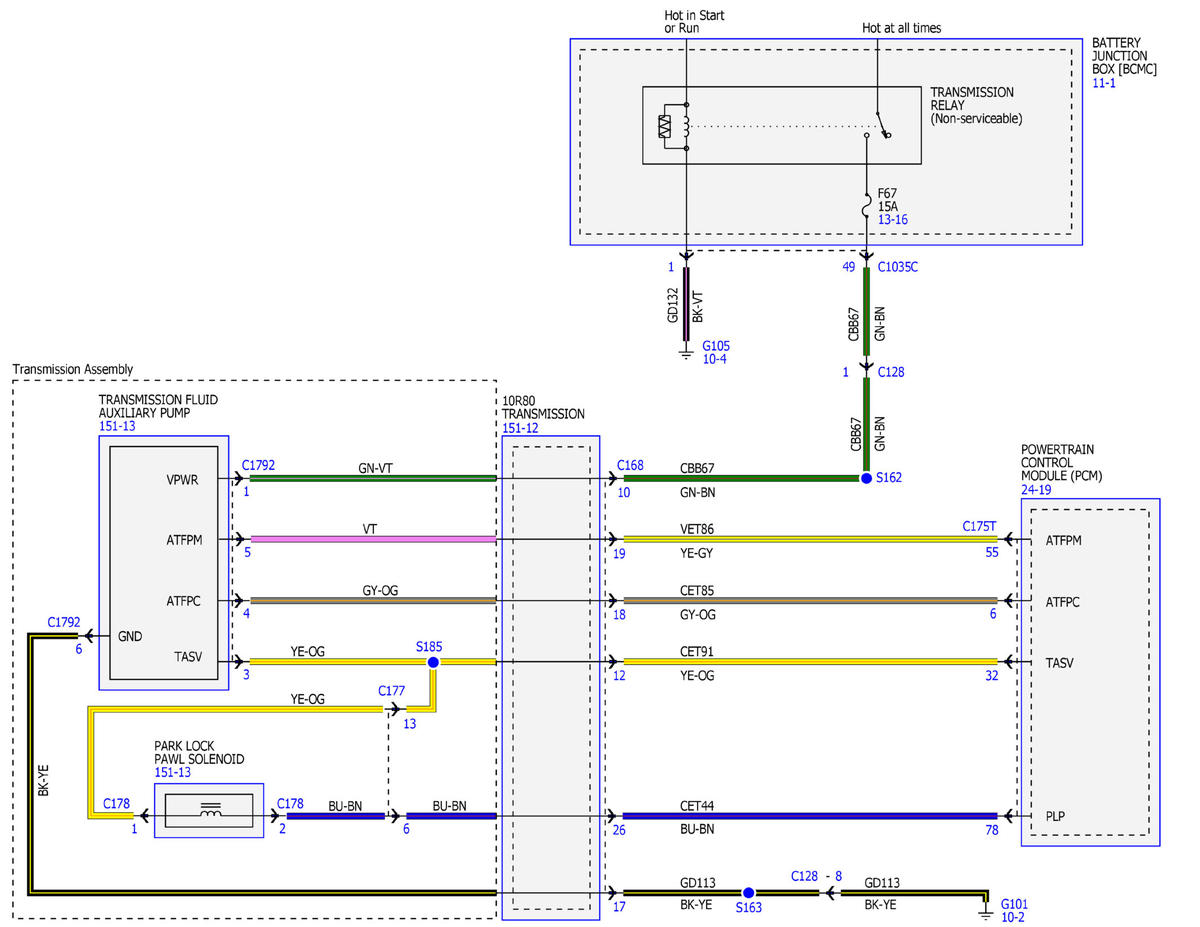

Fig 3: Transmission Controls Wiring Diagrams (3 Of 8)
GFDWR185187Courtesy of FORD MOTOR COMPANY

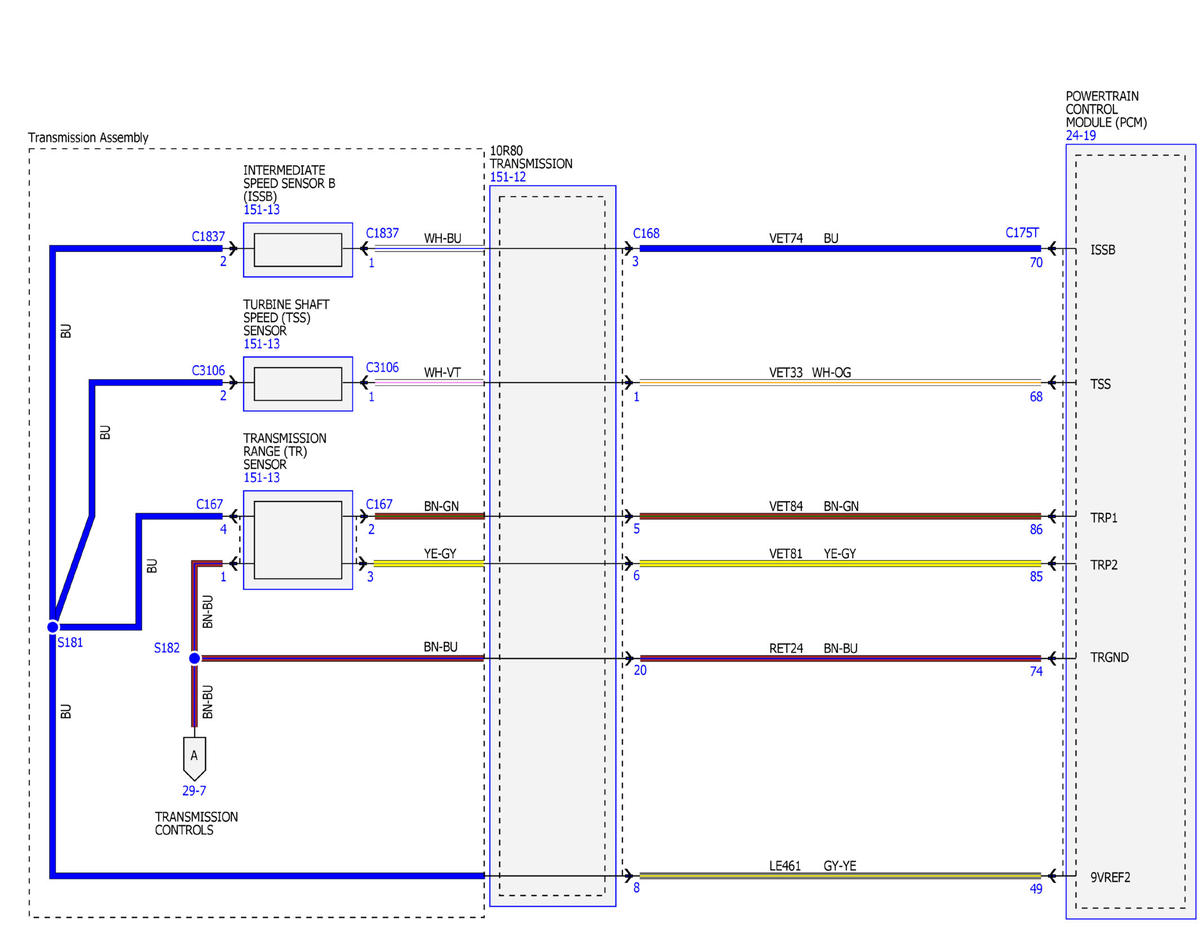

Fig 4: Transmission Controls Wiring Diagrams (4 Of 8)
GFDWR185188Courtesy of FORD MOTOR COMPANY

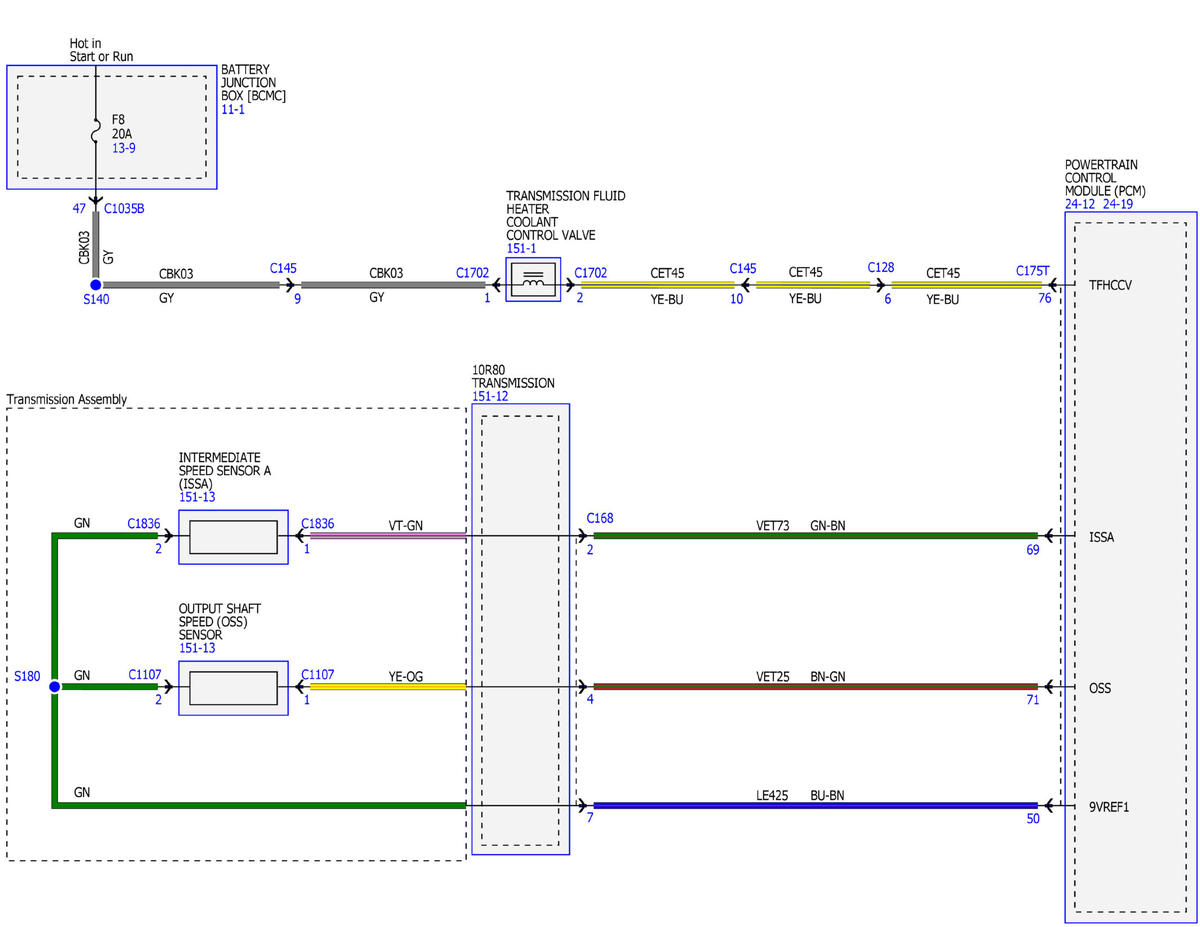

Fig 5: Transmission Controls Wiring Diagrams (5 Of 8)
GFDWR185189Courtesy of FORD MOTOR COMPANY

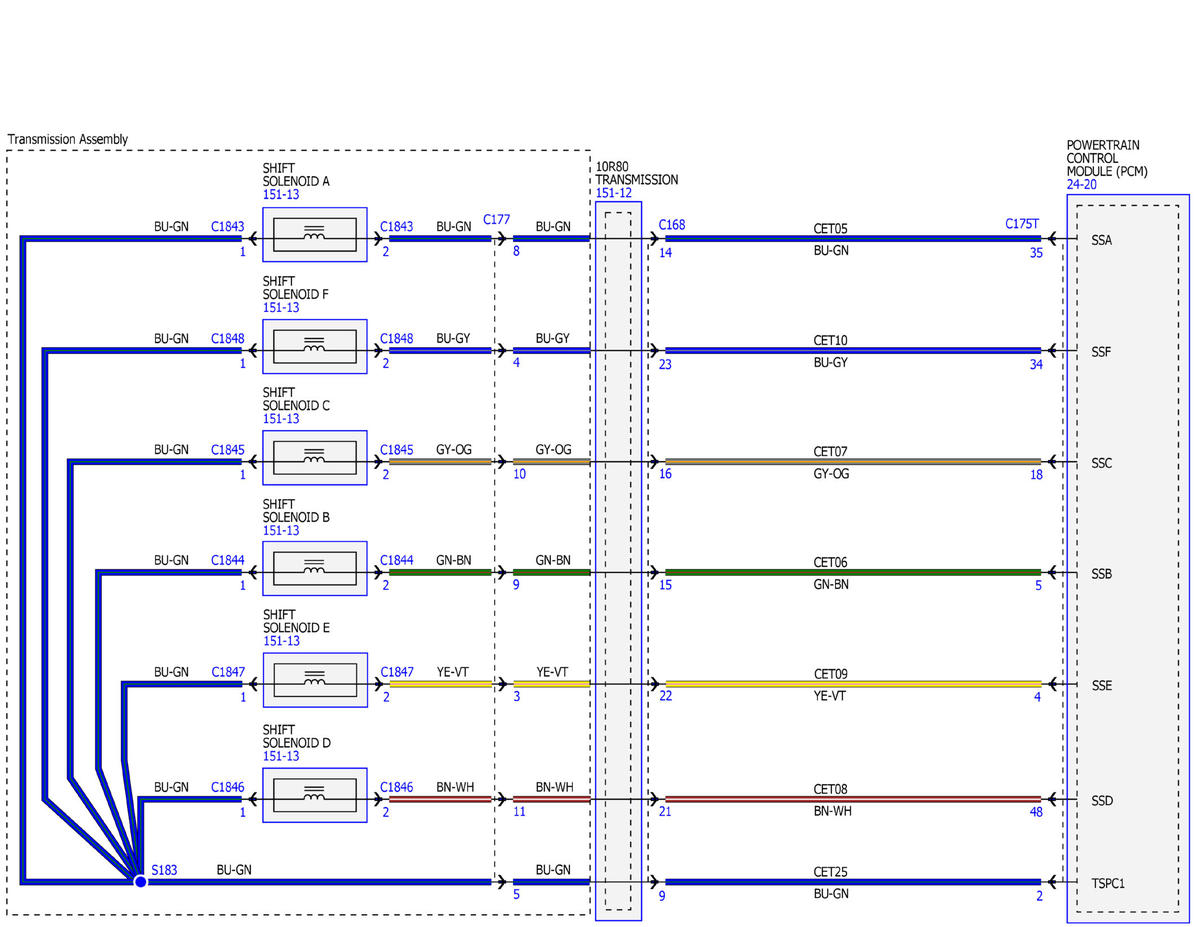

Fig 6: Transmission Controls Wiring Diagrams (6 Of 8)
GFDWR185190Courtesy of FORD MOTOR COMPANY

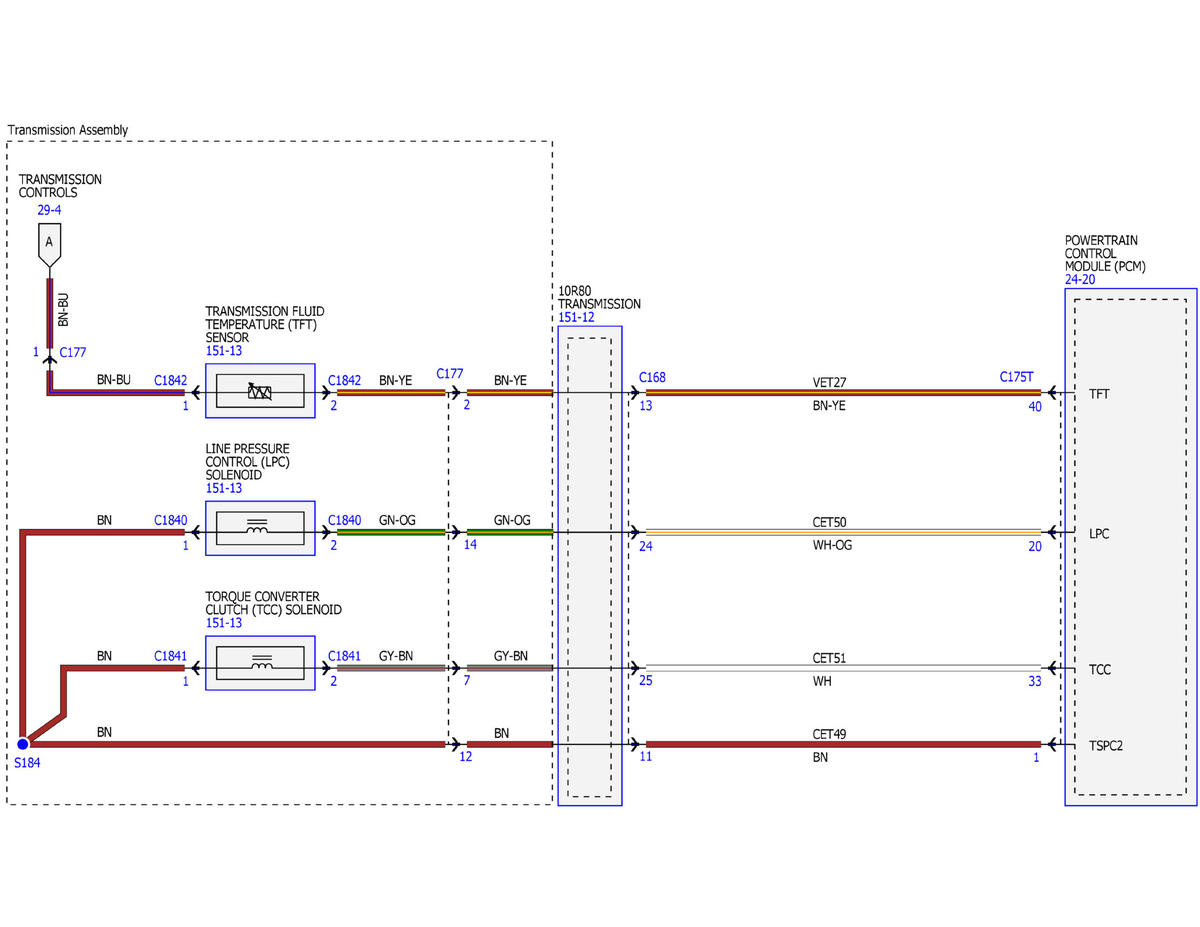

Fig 7: Transmission Controls Wiring Diagrams (7 Of 8)
GFDWR185191Courtesy of FORD MOTOR COMPANY

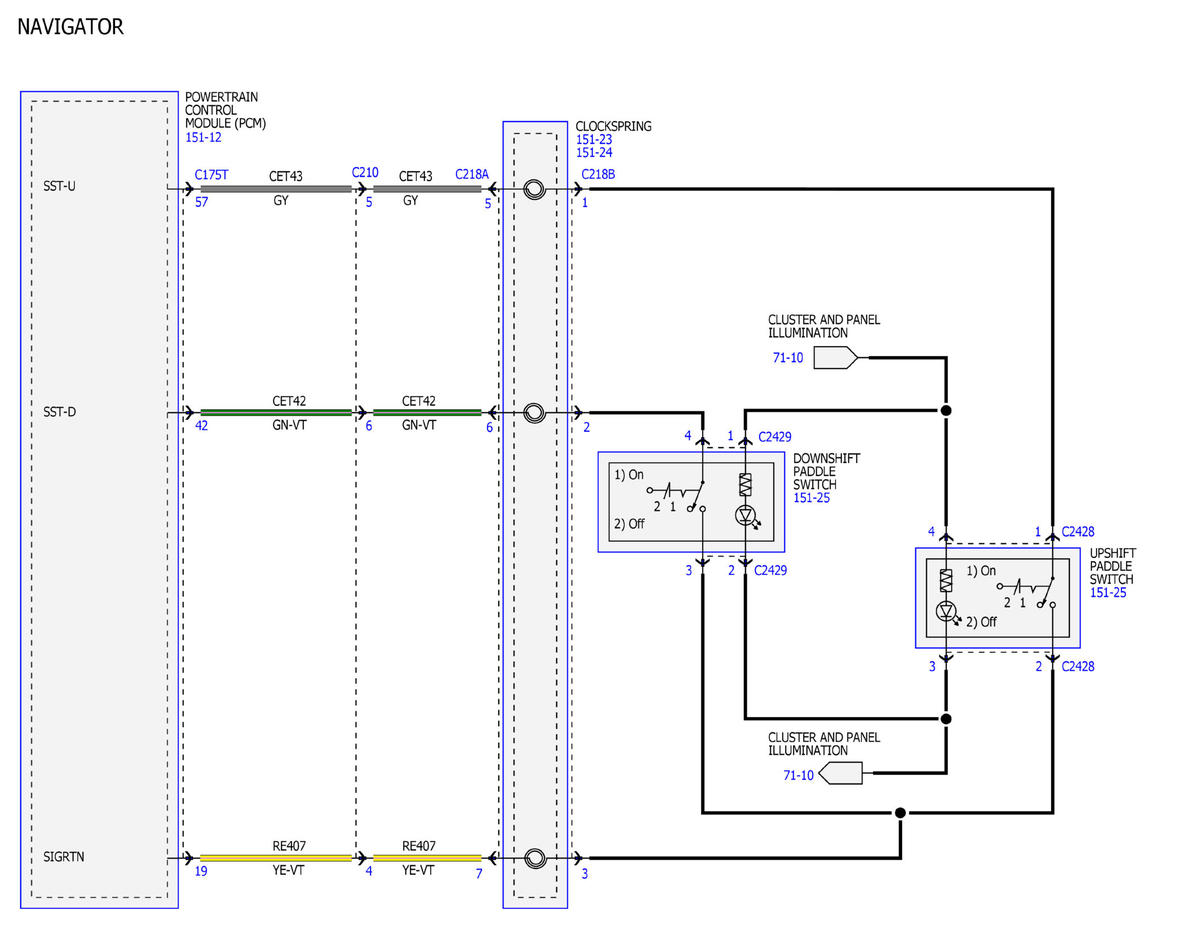

Fig 8: Transmission Controls Wiring Diagrams (8 Of 8)
GFDWR185192Courtesy of FORD MOTOR COMPANY
