Component Locations
COMPONENT LOCATIONS
| Component | Location |
|---|---|

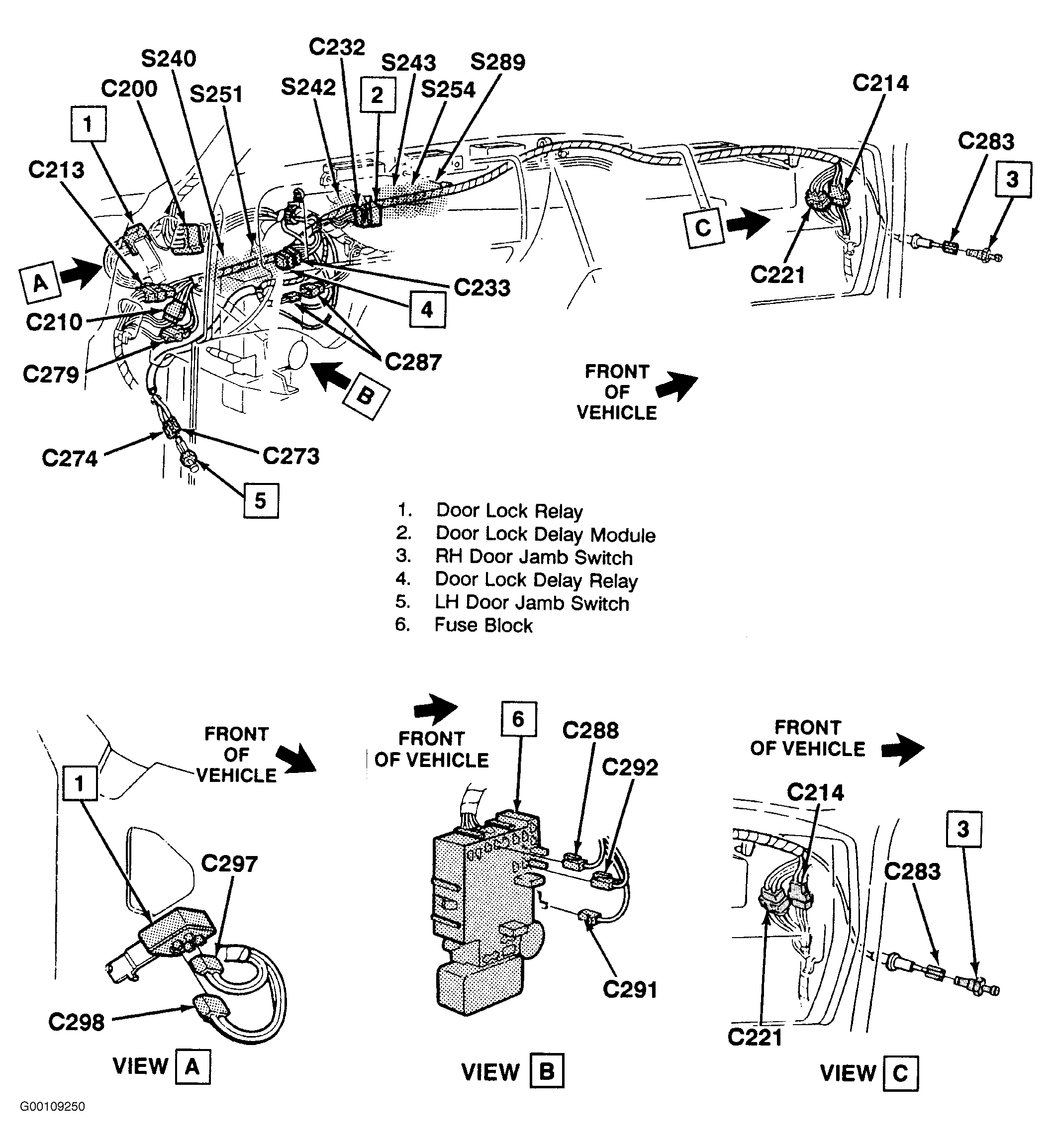

| Door Lock Delay Module | Behind Left-Hand Side Of I/P, On Cowl. See Fig 1 |
| Door Lock Delay Relay | Behind Left-Hand Side Of I/P. See Fig 1 |
| Door Lock Relay | Behind Left-Hand Side Of I/P. See Fig 1 |
| Fuse Block | Behind Left-Hand Side Of I/P, On Cowl. See Fig 1 |
| Left-Hand Door Jamb Switch | Center Of Left Door Jamb. See Fig 1 |

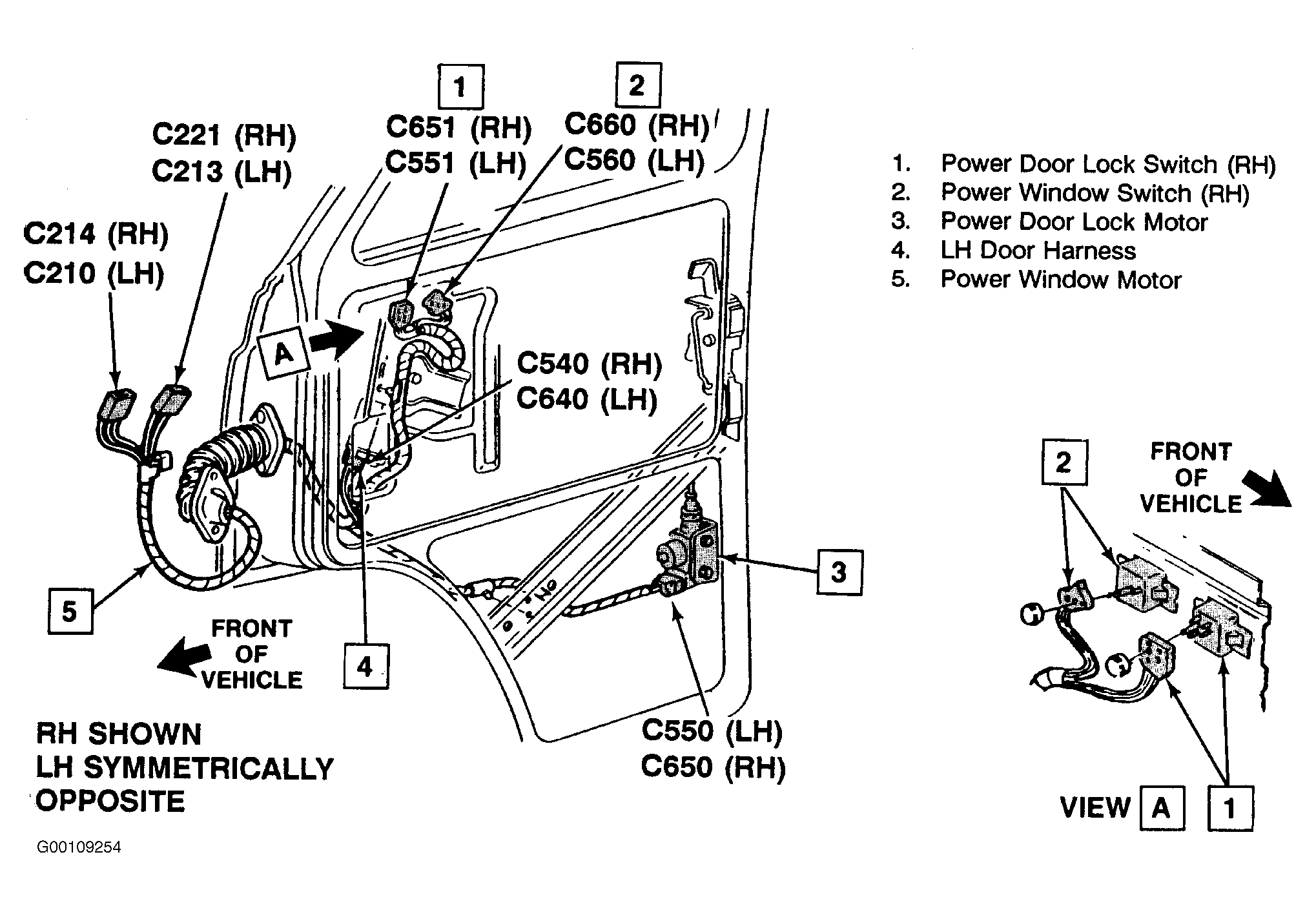

| Power Door Lock Motor | Inside Lower Rear Of Right Front Door. See Fig 3 |
| Power Door Lock Switch | On Armrest. See Fig 3 |

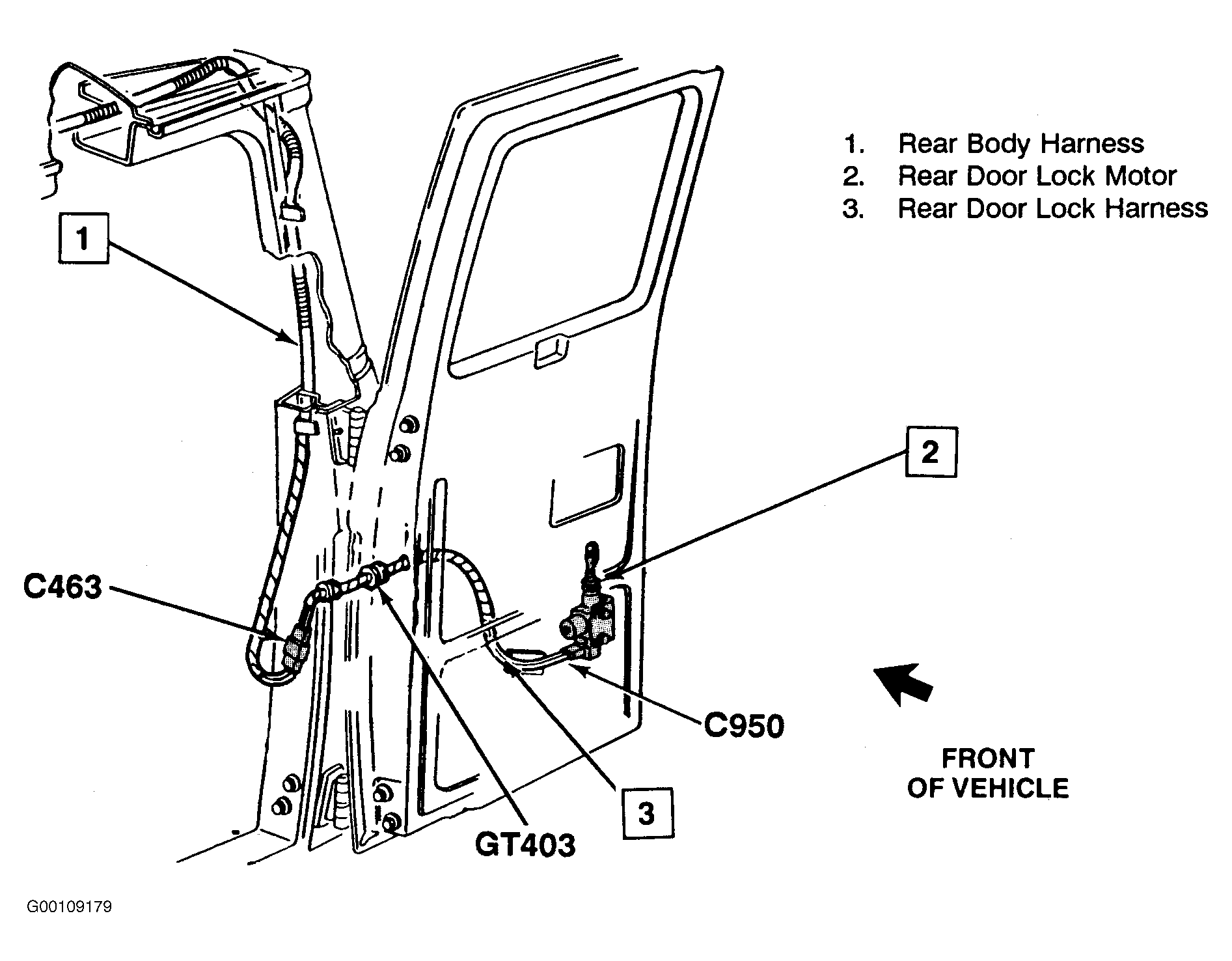

| Rear Door Lock Harness | Inside Lower Left Of Right Rear Door. See Fig 4 |
| Rear Door Lock Motor | Inside Lower Left Of Right Rear Door. See Fig 4 |
| Right-Hand Door Jamb Switch | Center Of Right Door Jamb. See Fig 1 |

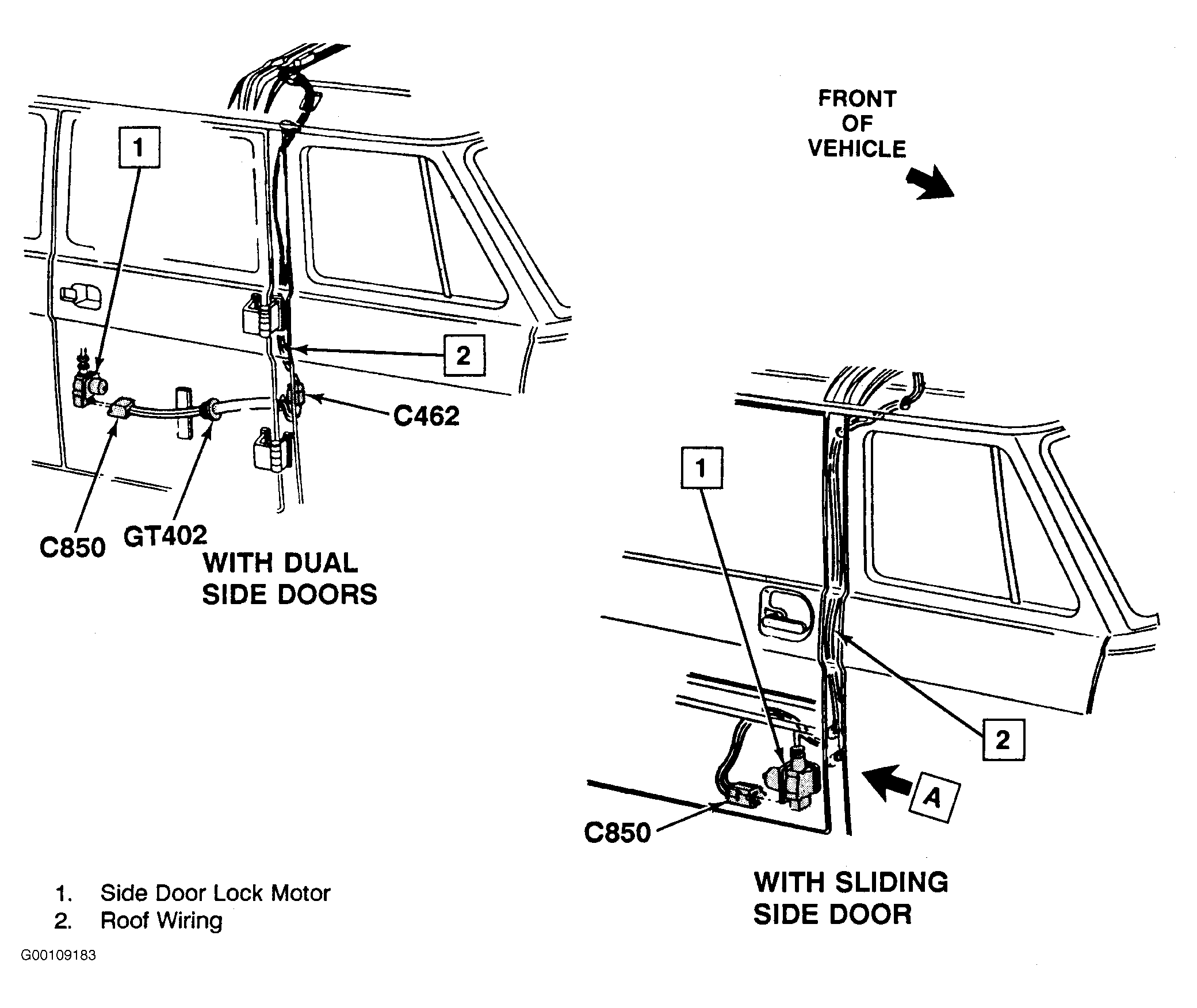

| Side Door Lock Motor | Inside Lower Side Door. See Fig 2 |
