Component Locations
COMPONENT LOCATIONS

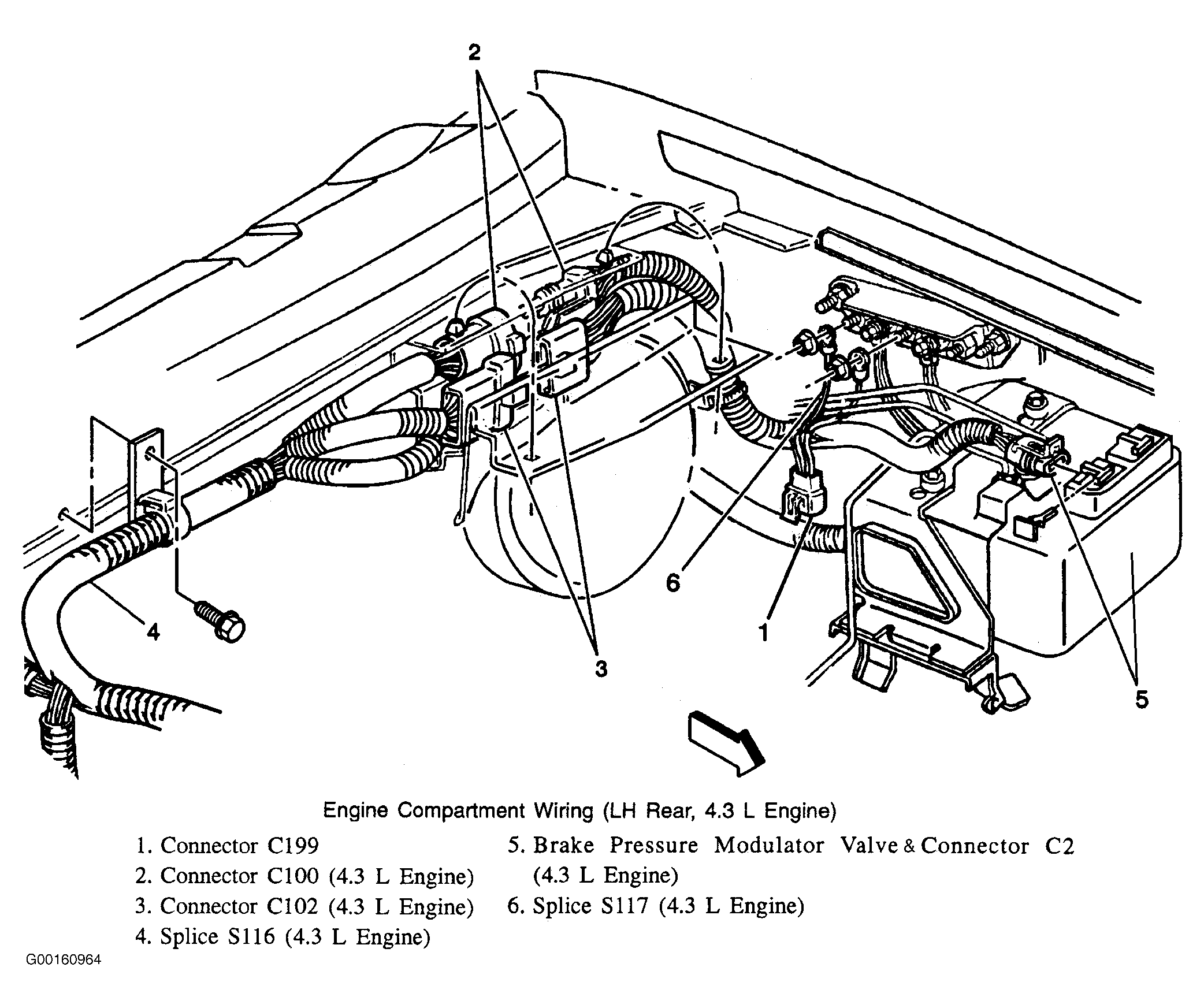

| Component | Location |
|---|---|
| Brake Pressure Modulator Valve (BPMV - 4.3L) | Driver Side Of Engine Compartment Above Wheel House. See Fig 2 |

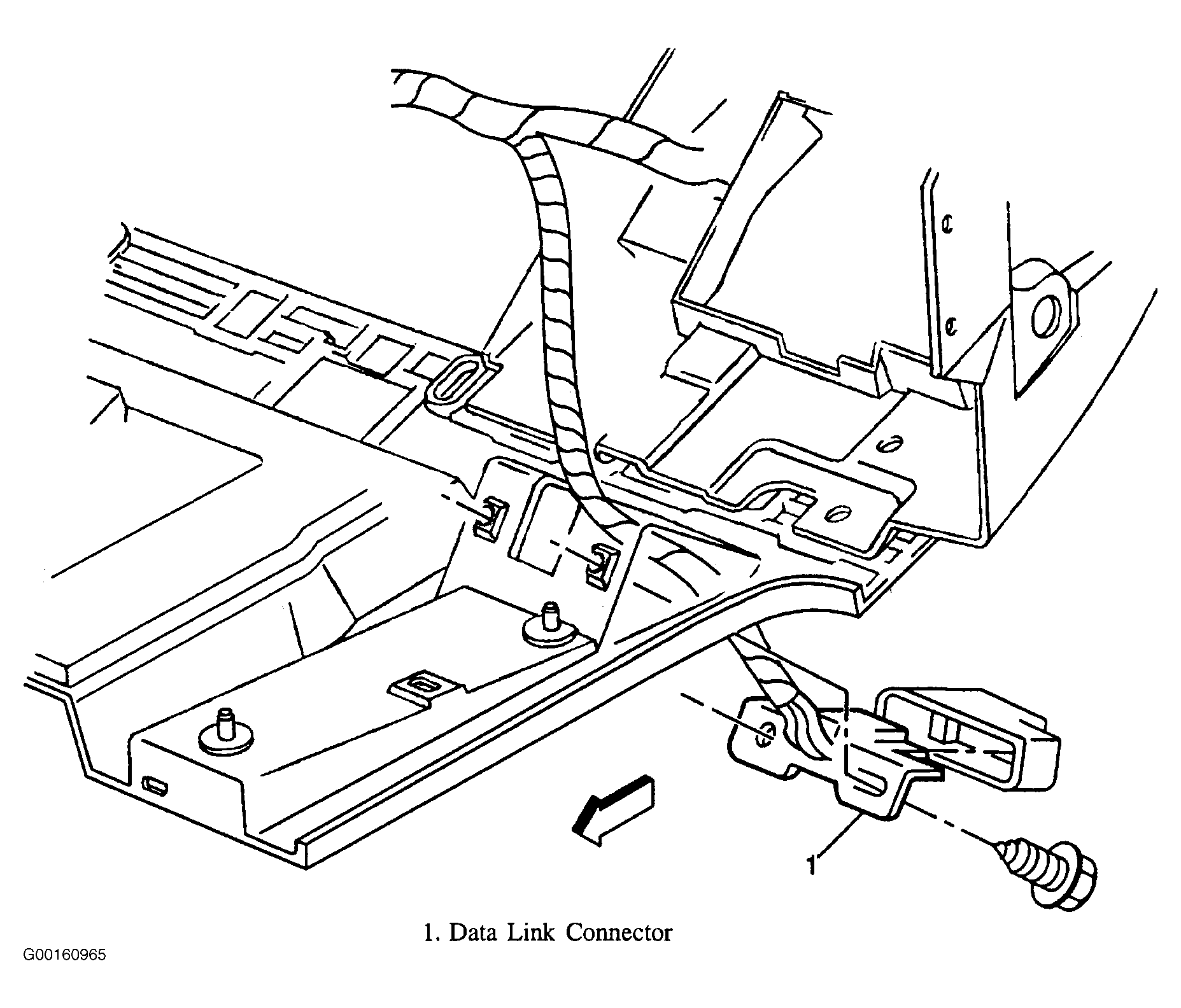

| Data Link Connector (DLC) | Lower Driver Side Of Instrument Panel. See Fig 5 |

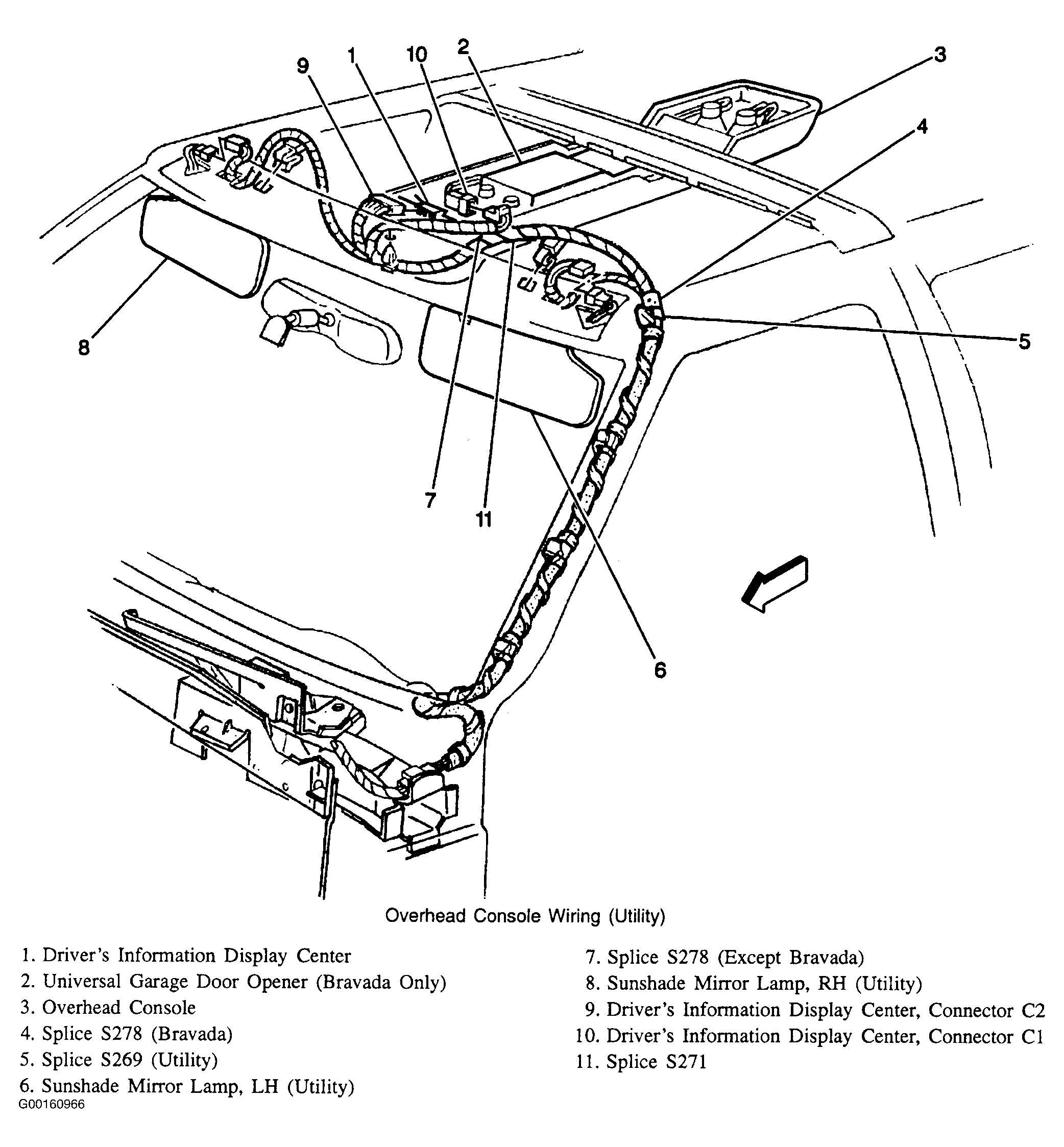

| Driver Information Display Center (DIDC - Bravada Only) | Front Of Overhead Console. See Fig 4 |

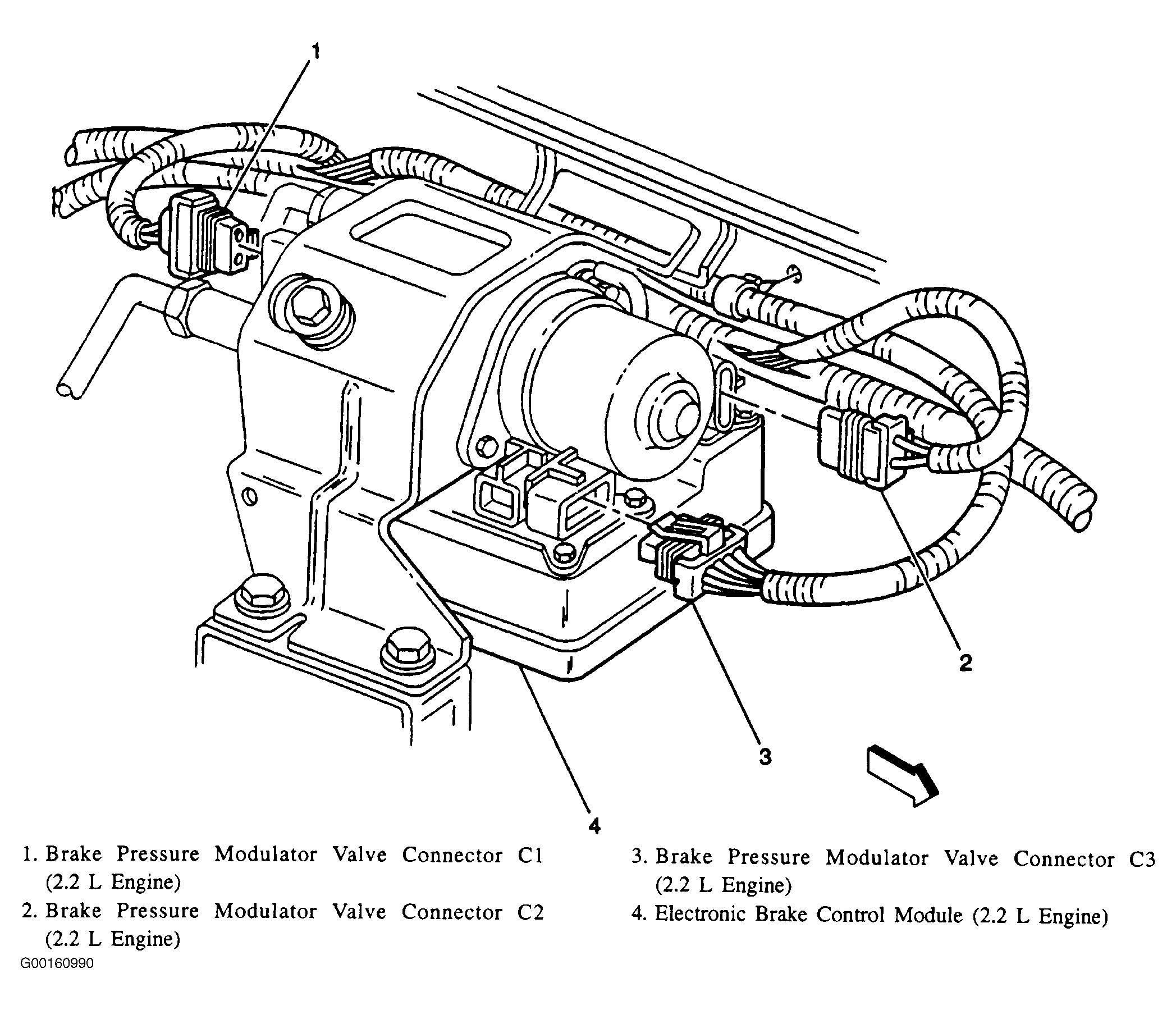

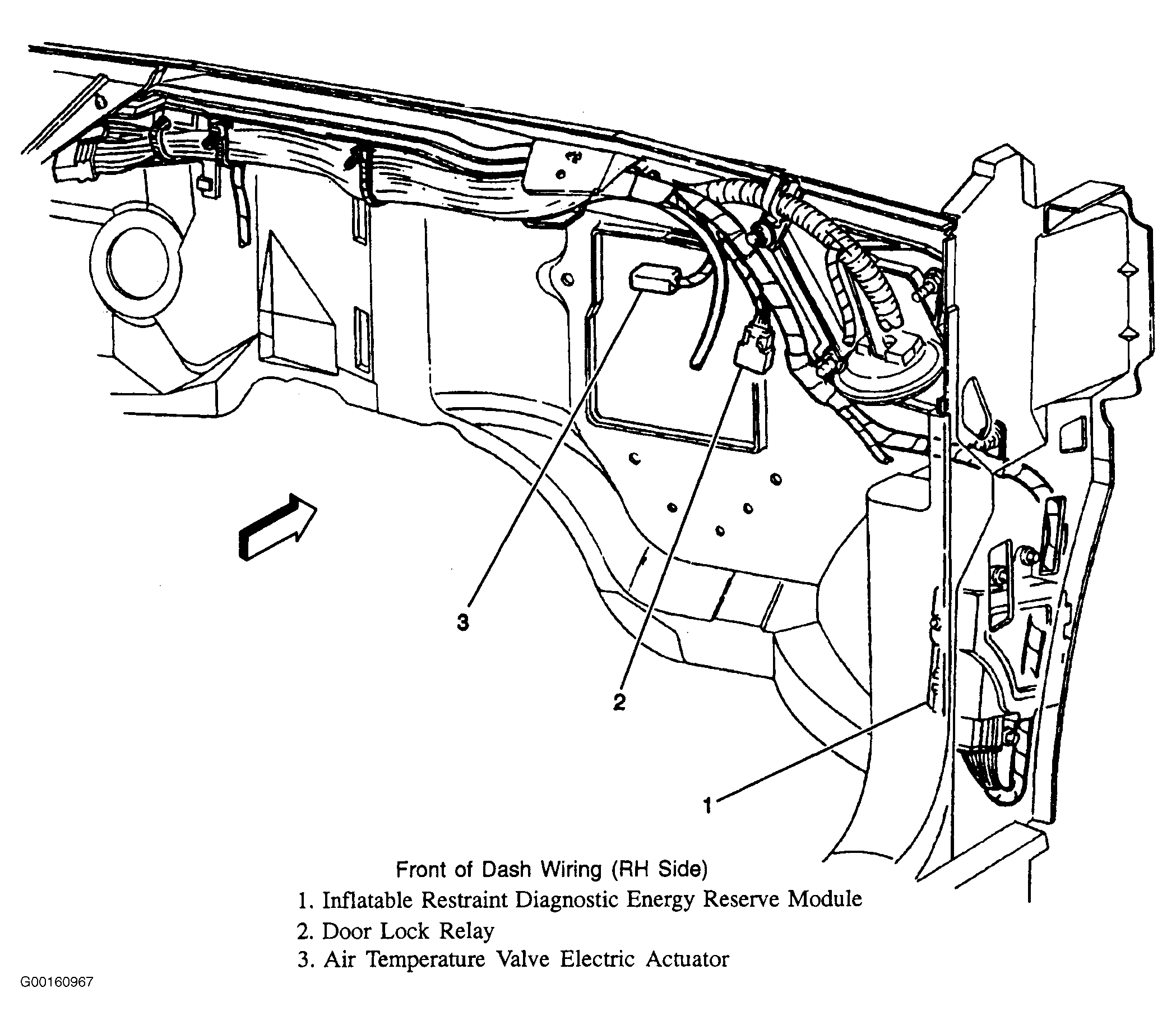

| Electronic Brake Control Module (EBCM - 2.2L Only) | Below BPMV. See Fig 1 |
| Inflatable Restraint Diagnostic Energy Reserve Module (DERM) | Behind Passenger Side Kick Panel. See Fig 3 |

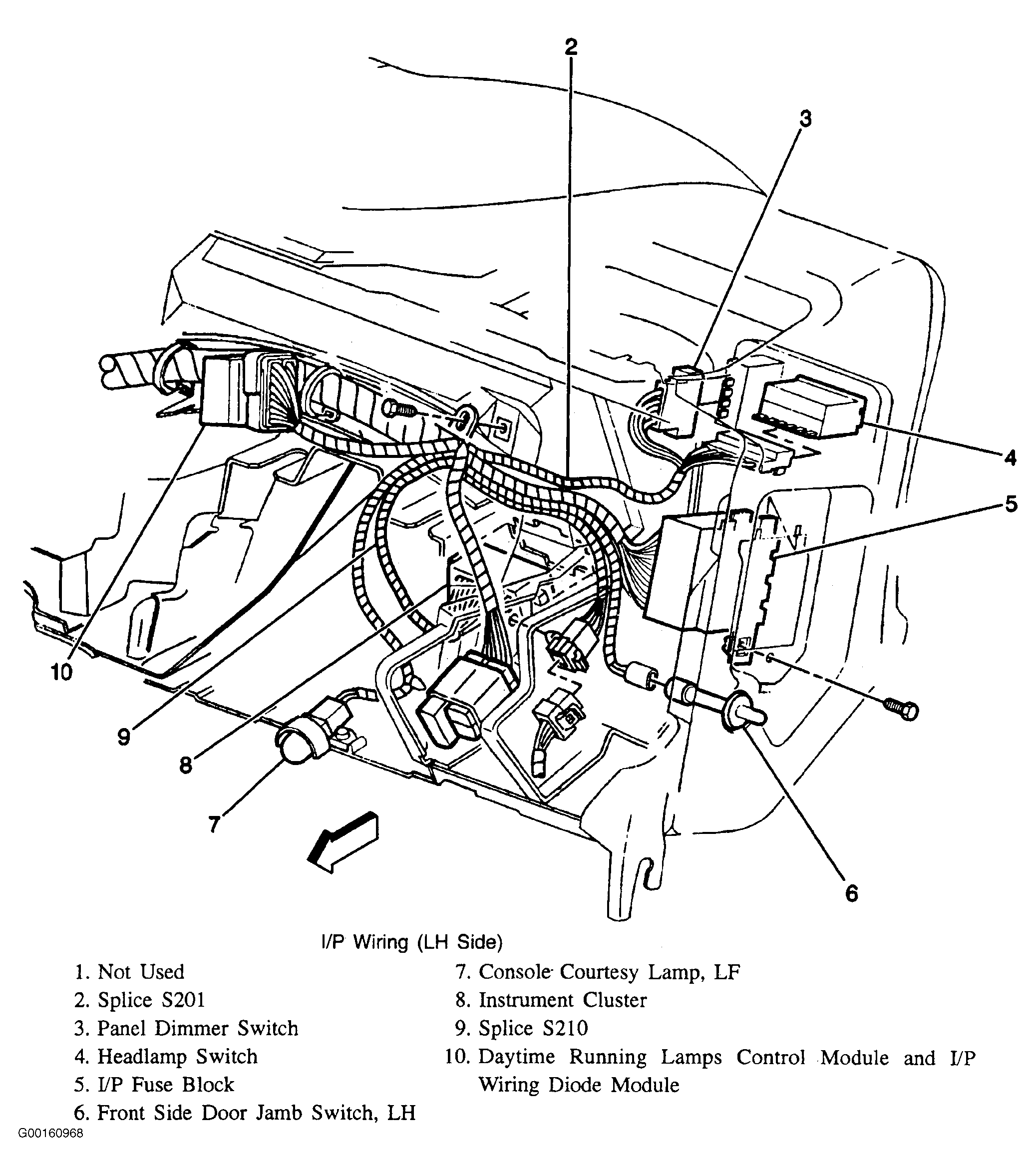

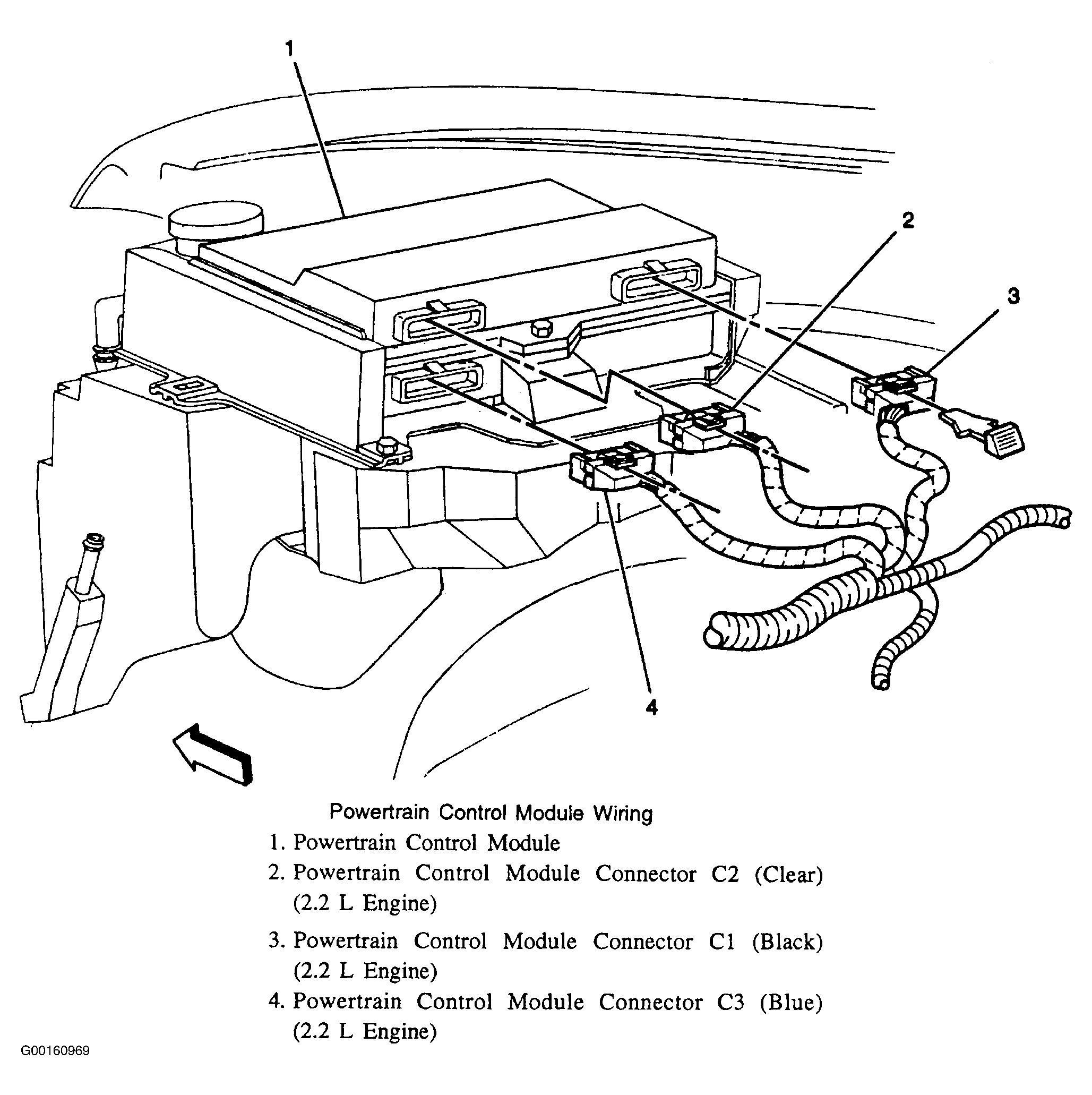

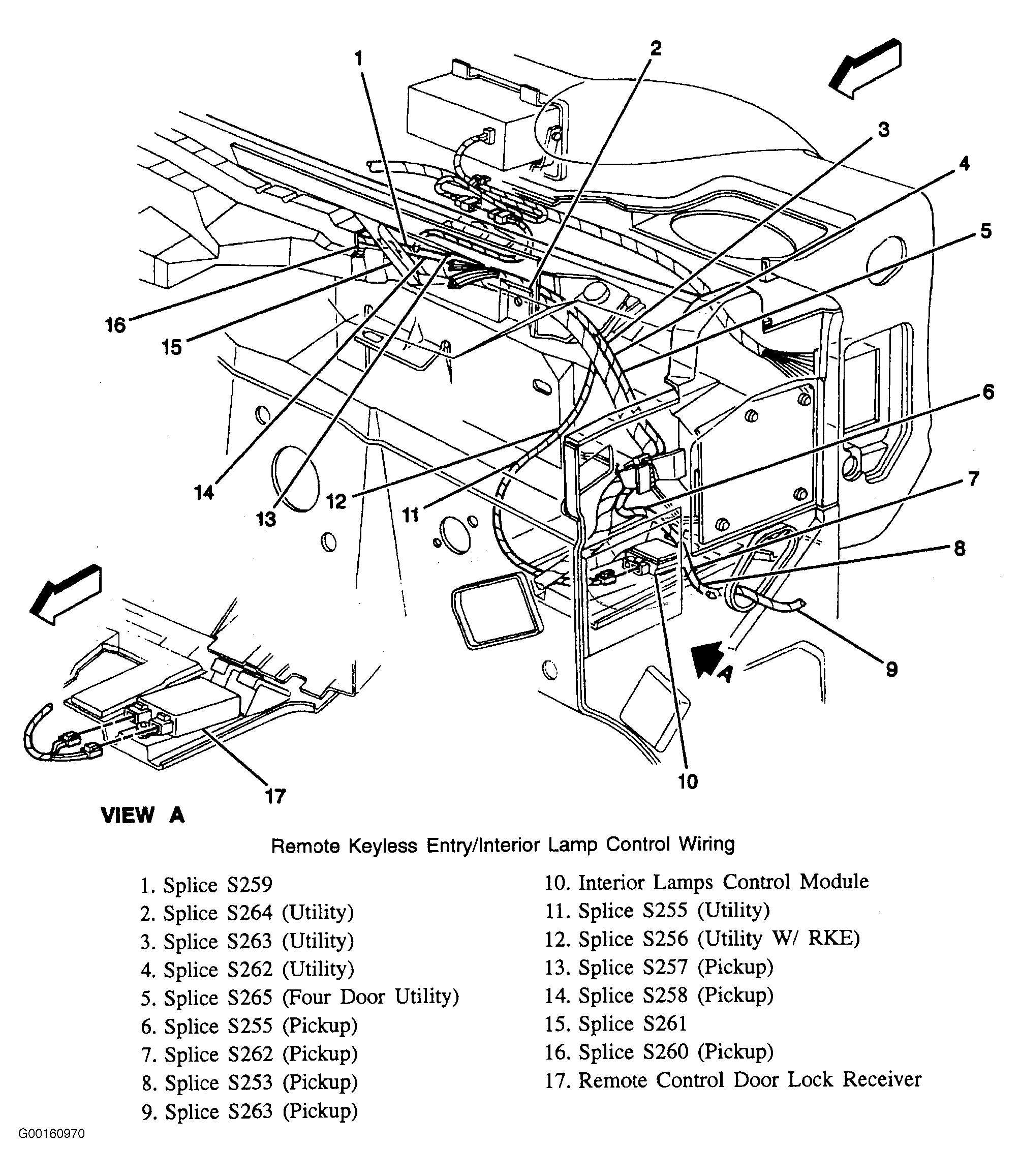

| Instrument Panel Fuse Block | Driver Side Of Instrument Panel. See Fig 6 |
| Powertrain Control Module (PCM - 2.2L) | Passenger Side Of Engine Compartment. See Fig 7 |
| Remote Control Door Lock Receiver (RCDLR) | Behind Lower Driver Side Of Instrument Panel, Near Parking Brake. See Fig 8 |

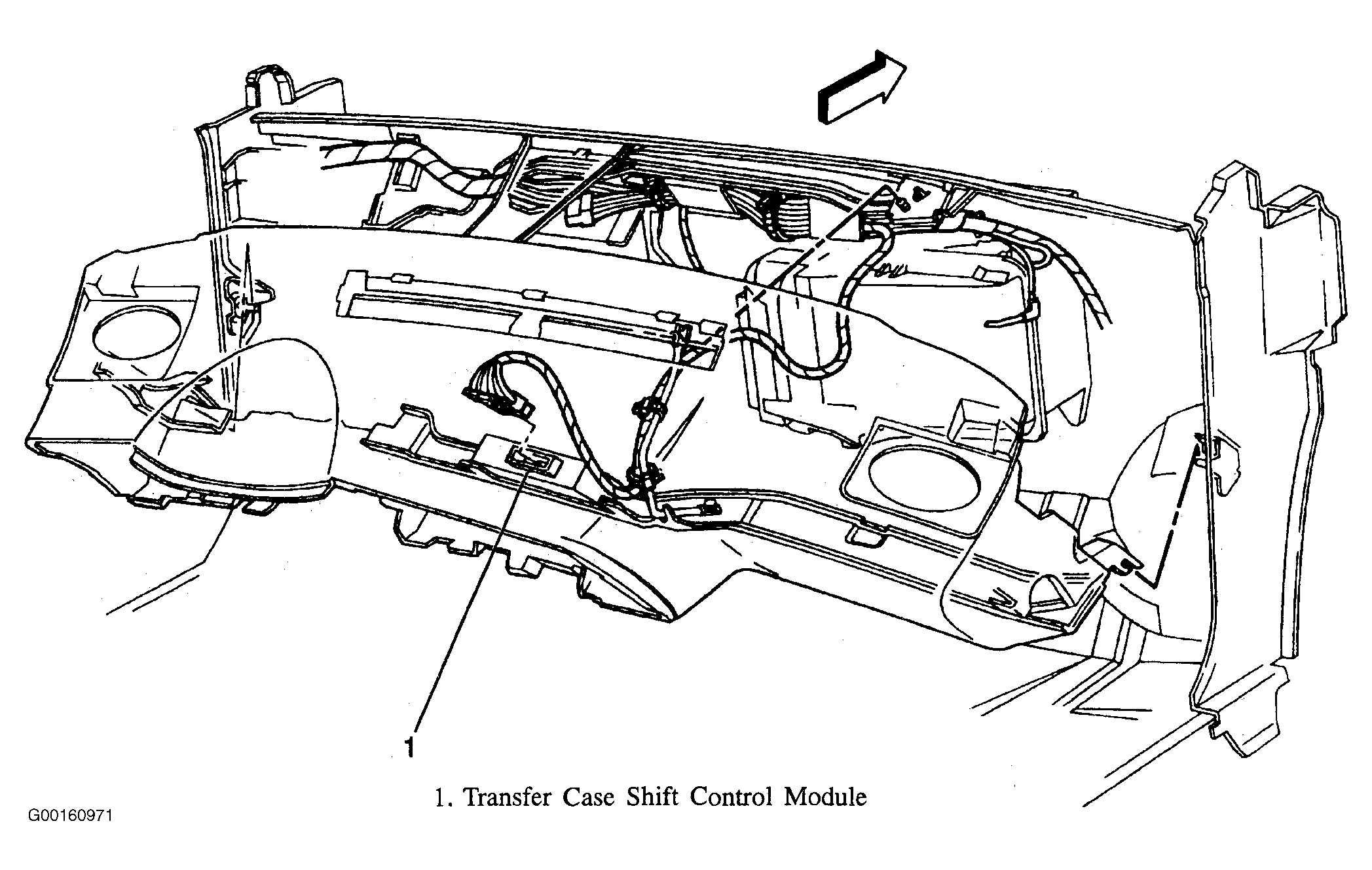

| Transfer Case Shift Control Module (TCSCM) | Behind Center Of Instrument Panel. See Fig 9 |

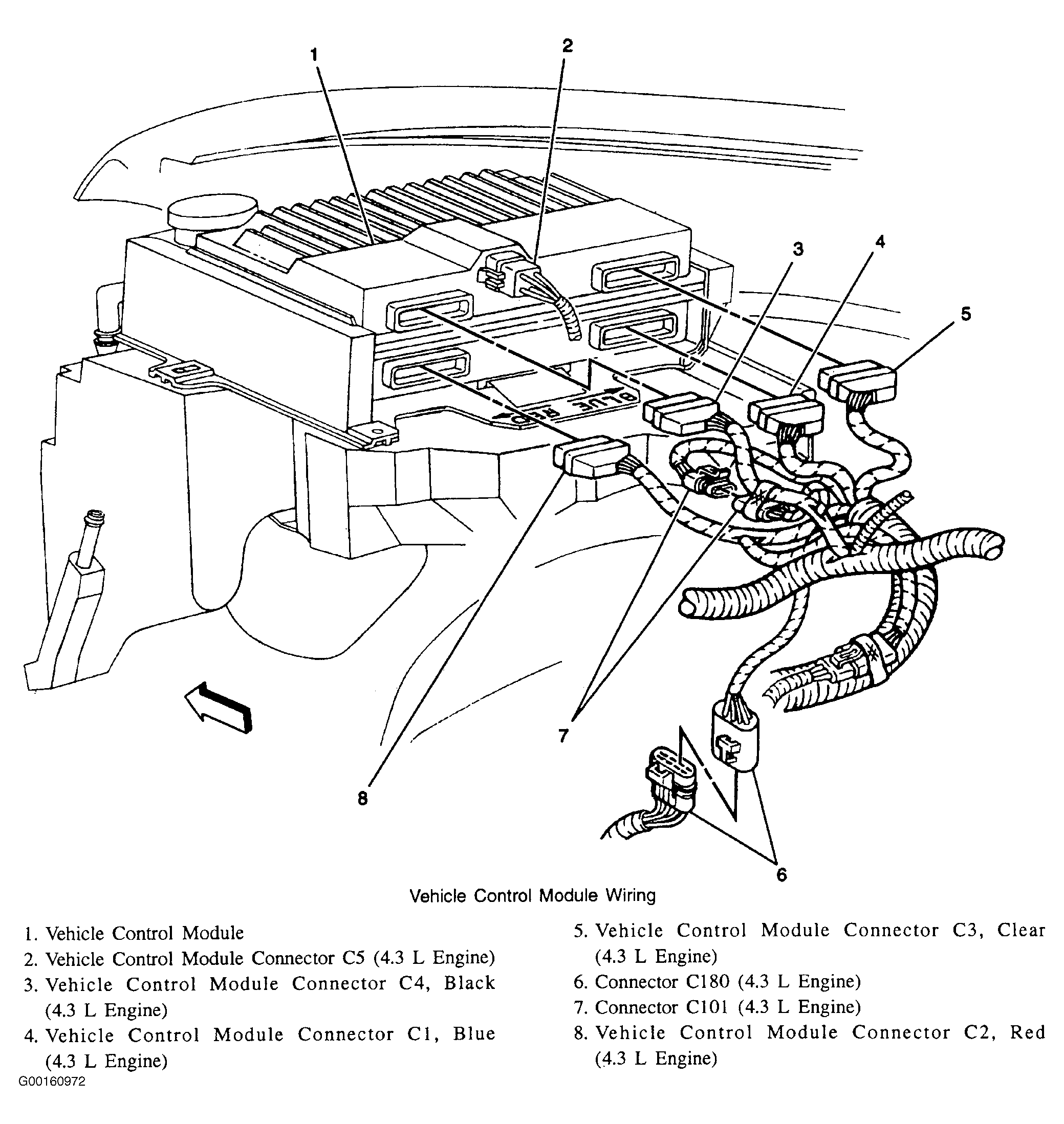

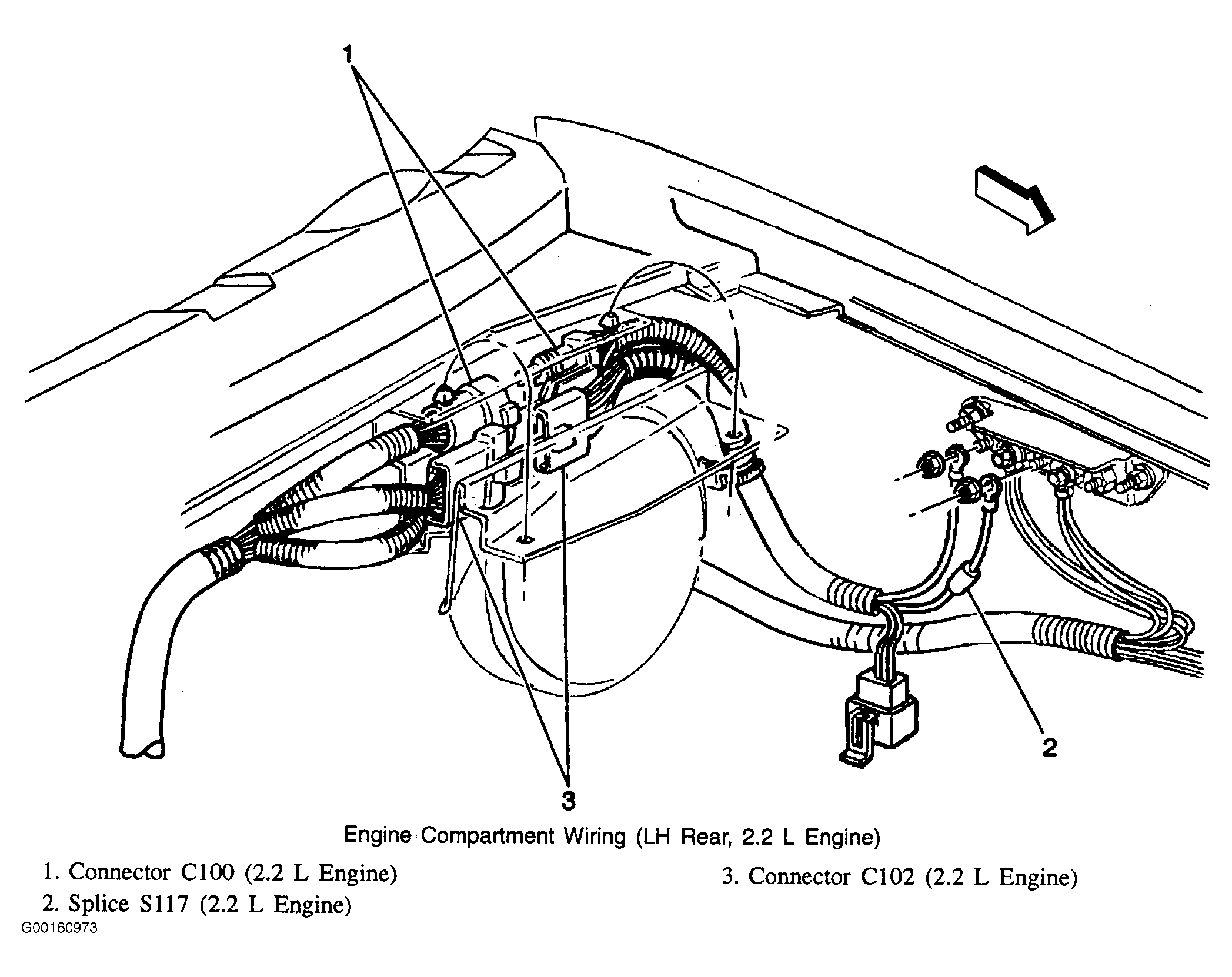

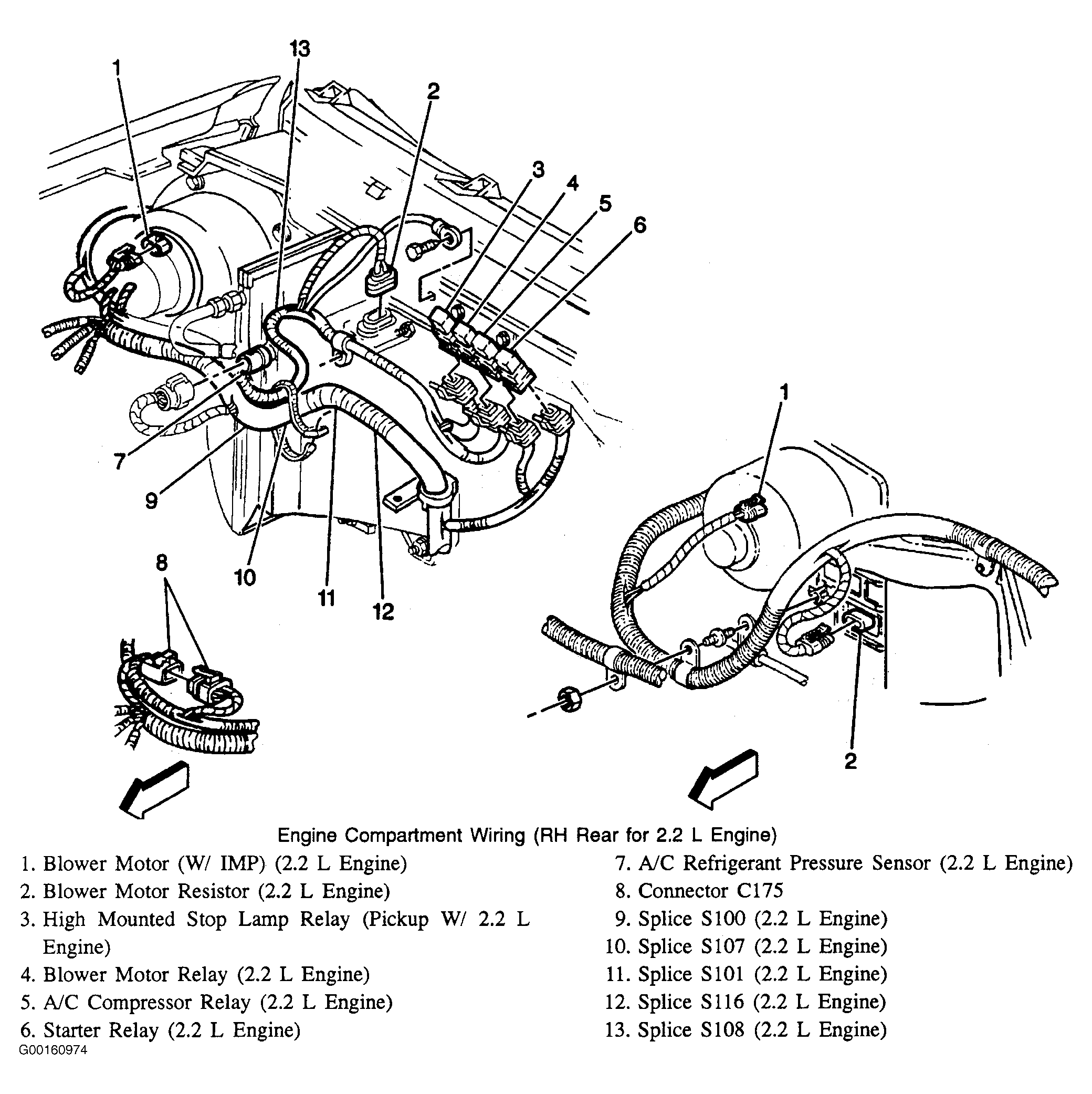

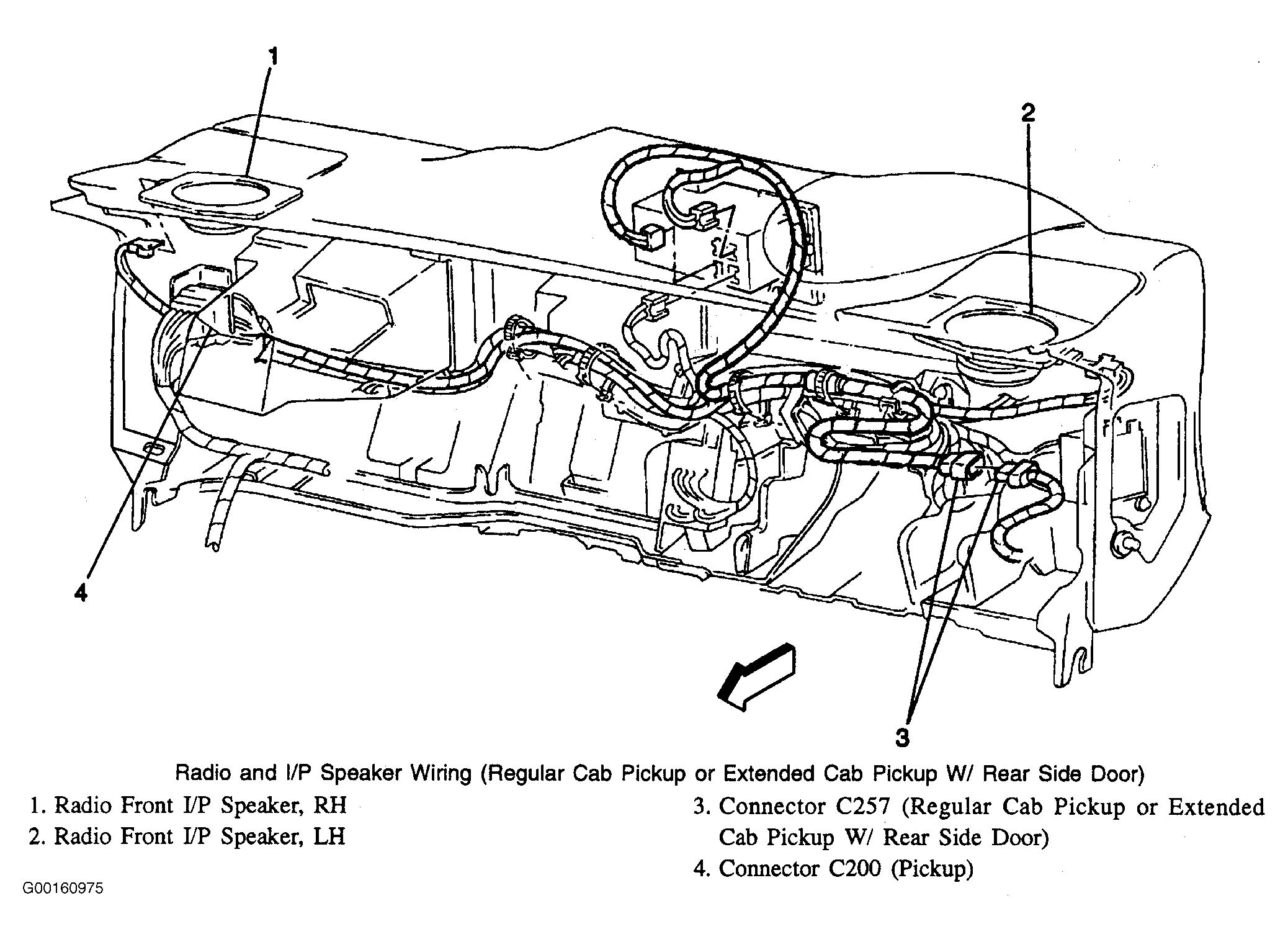

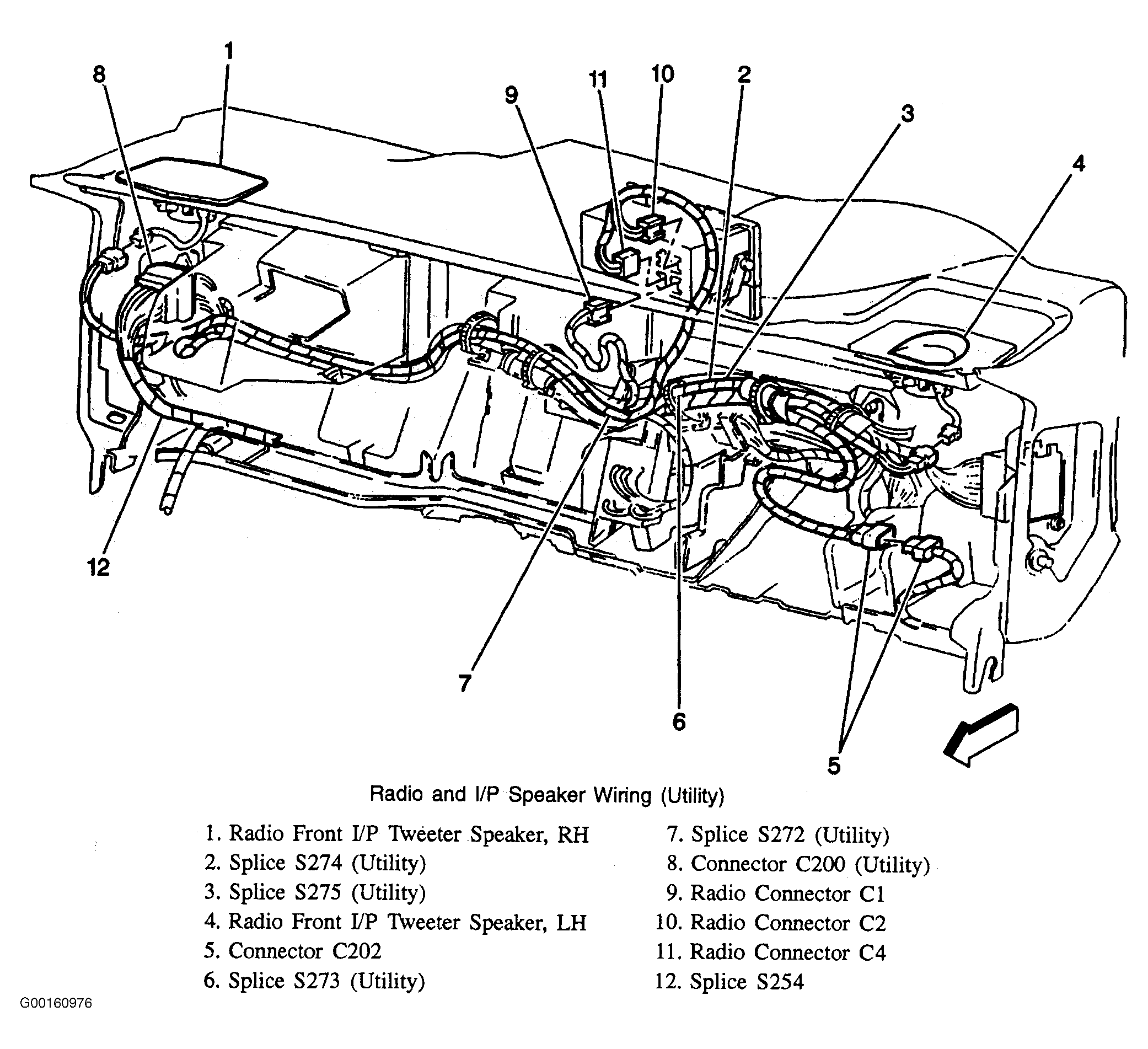

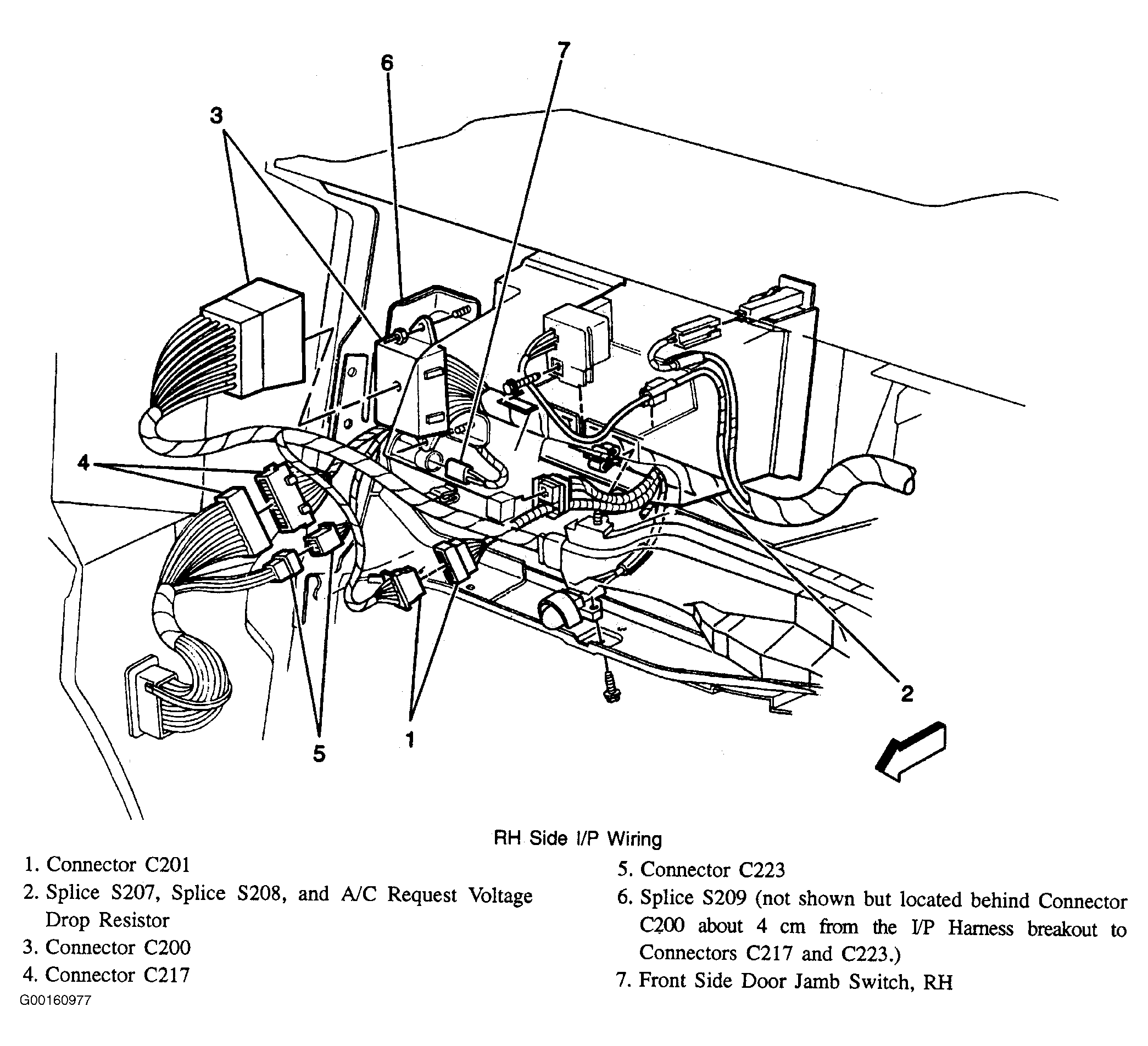

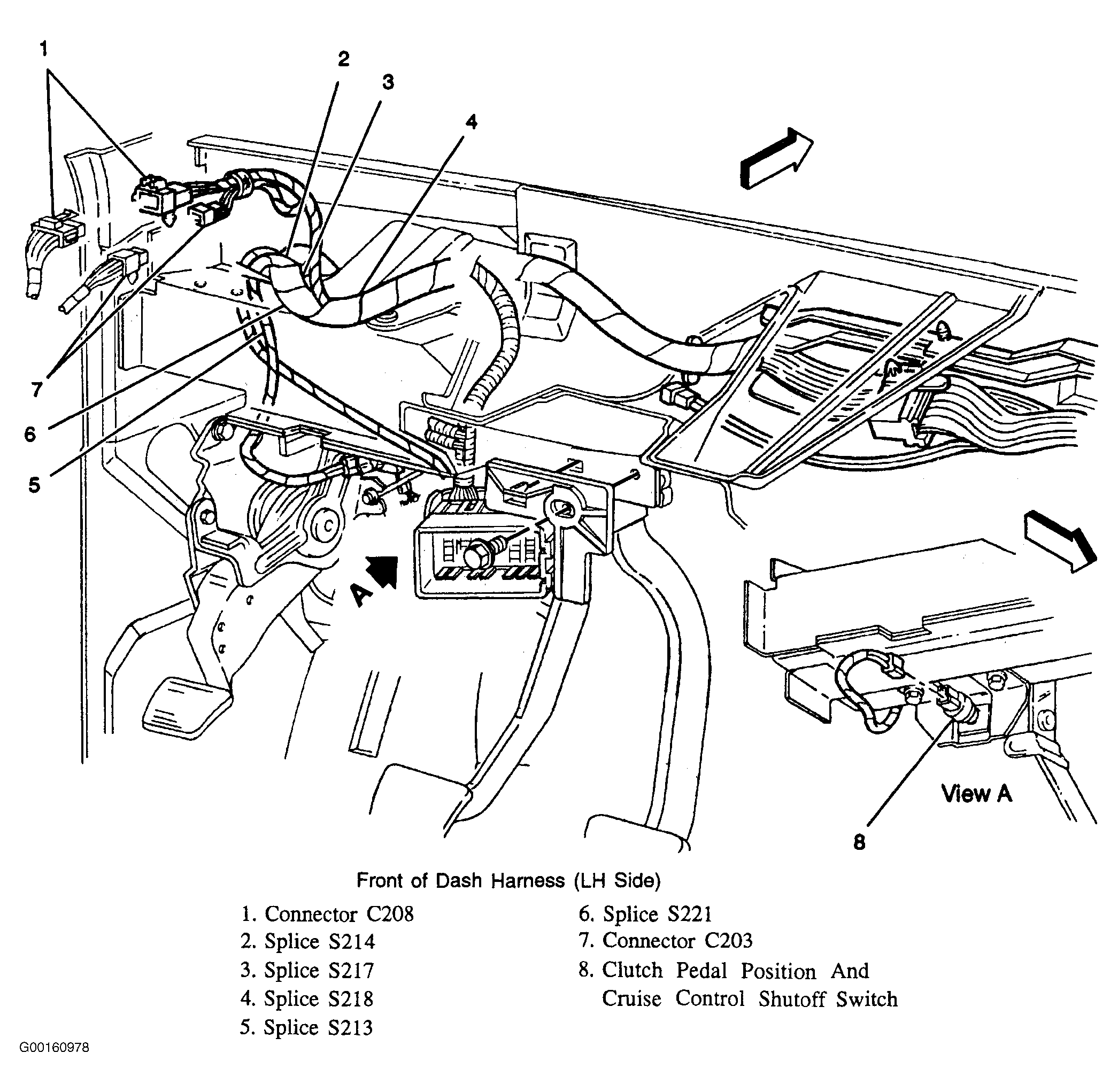

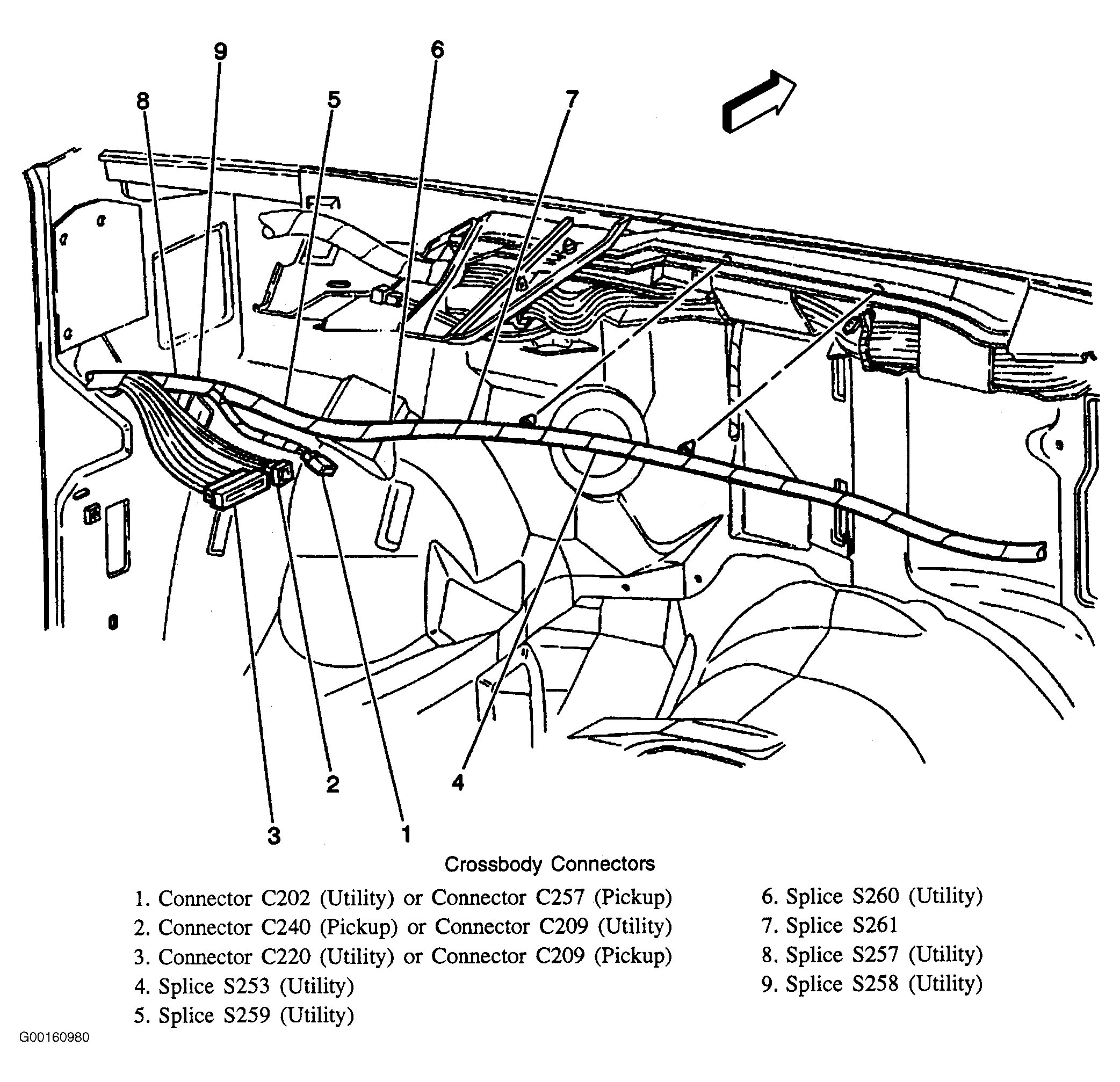

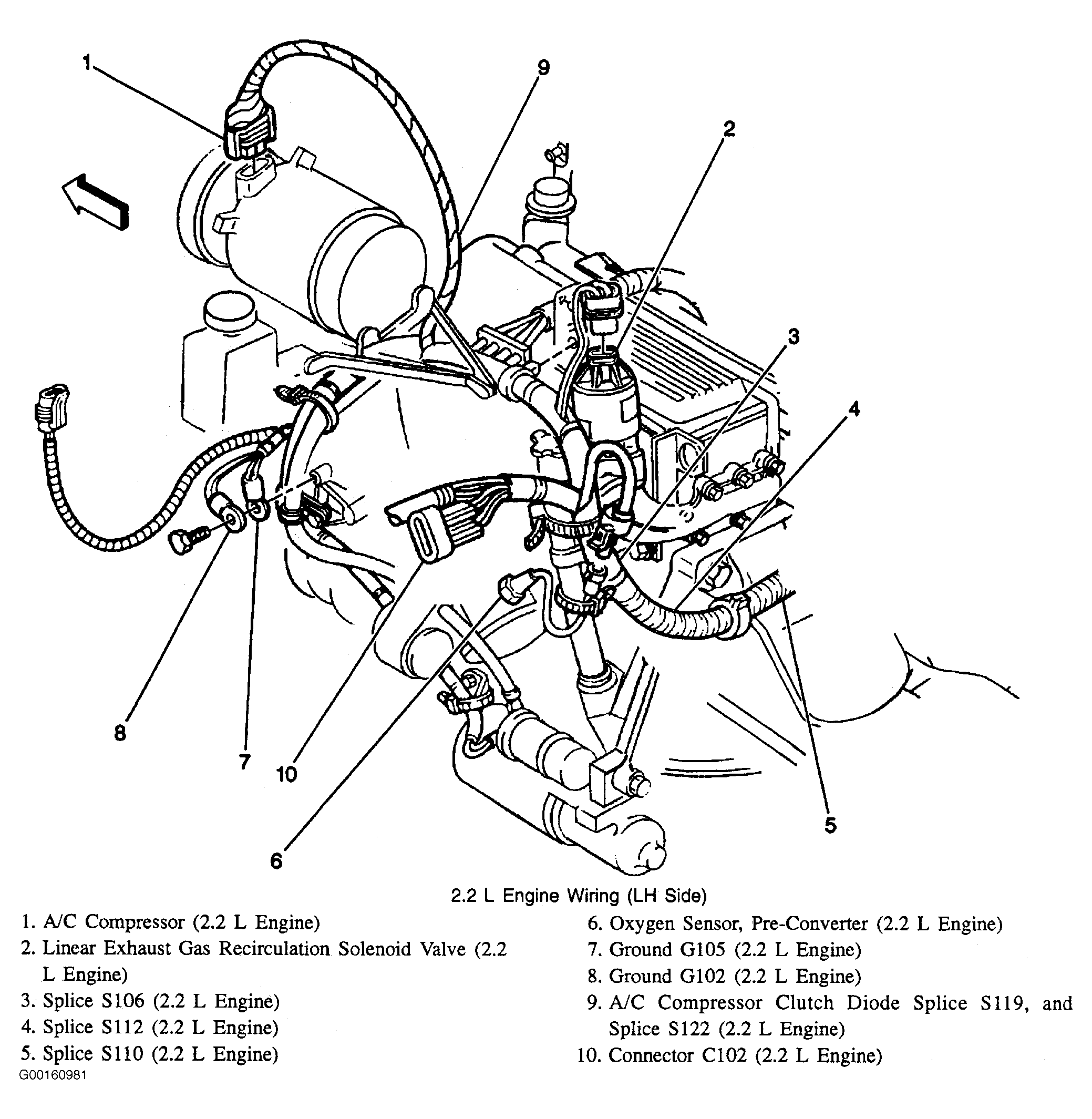

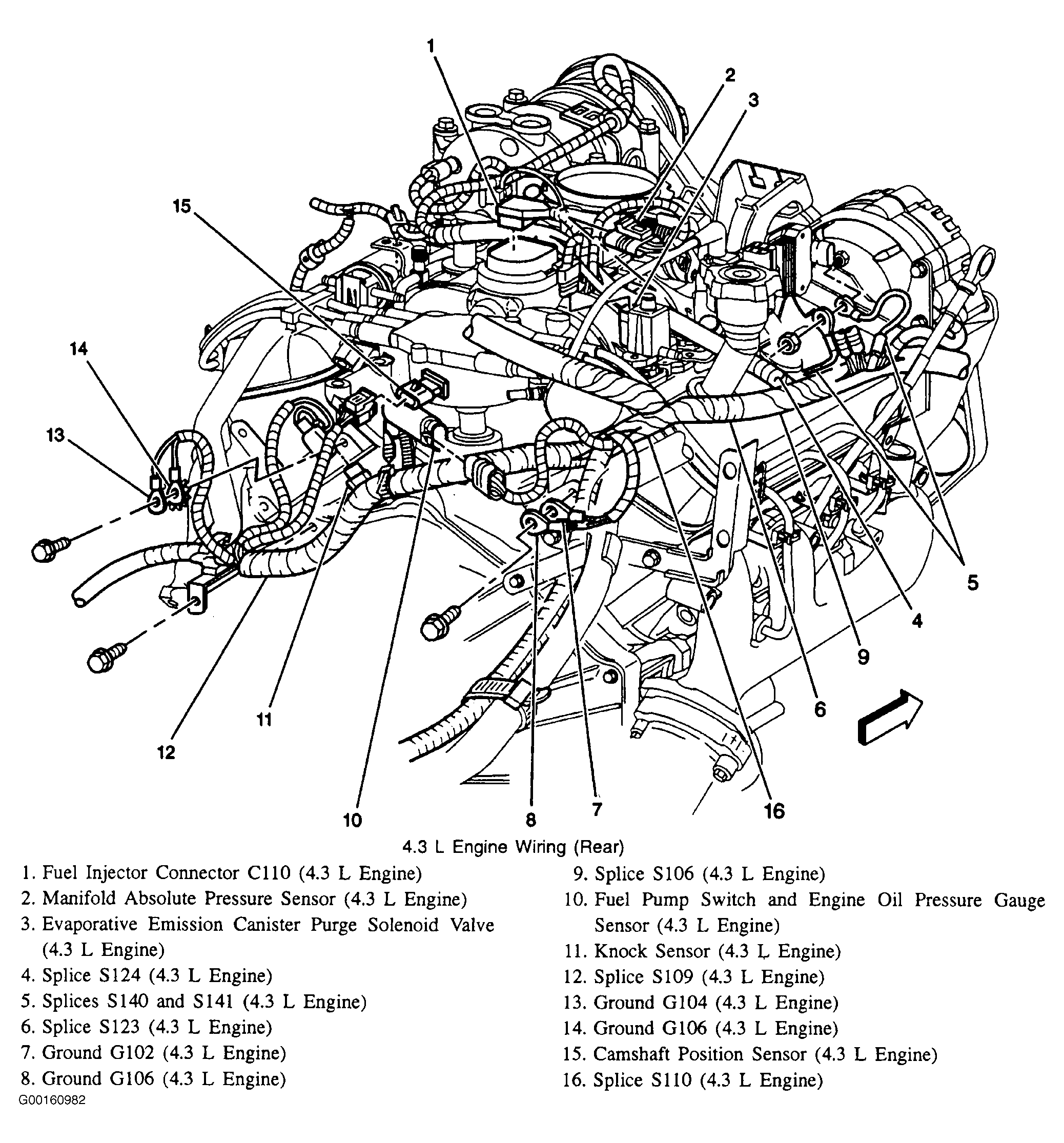

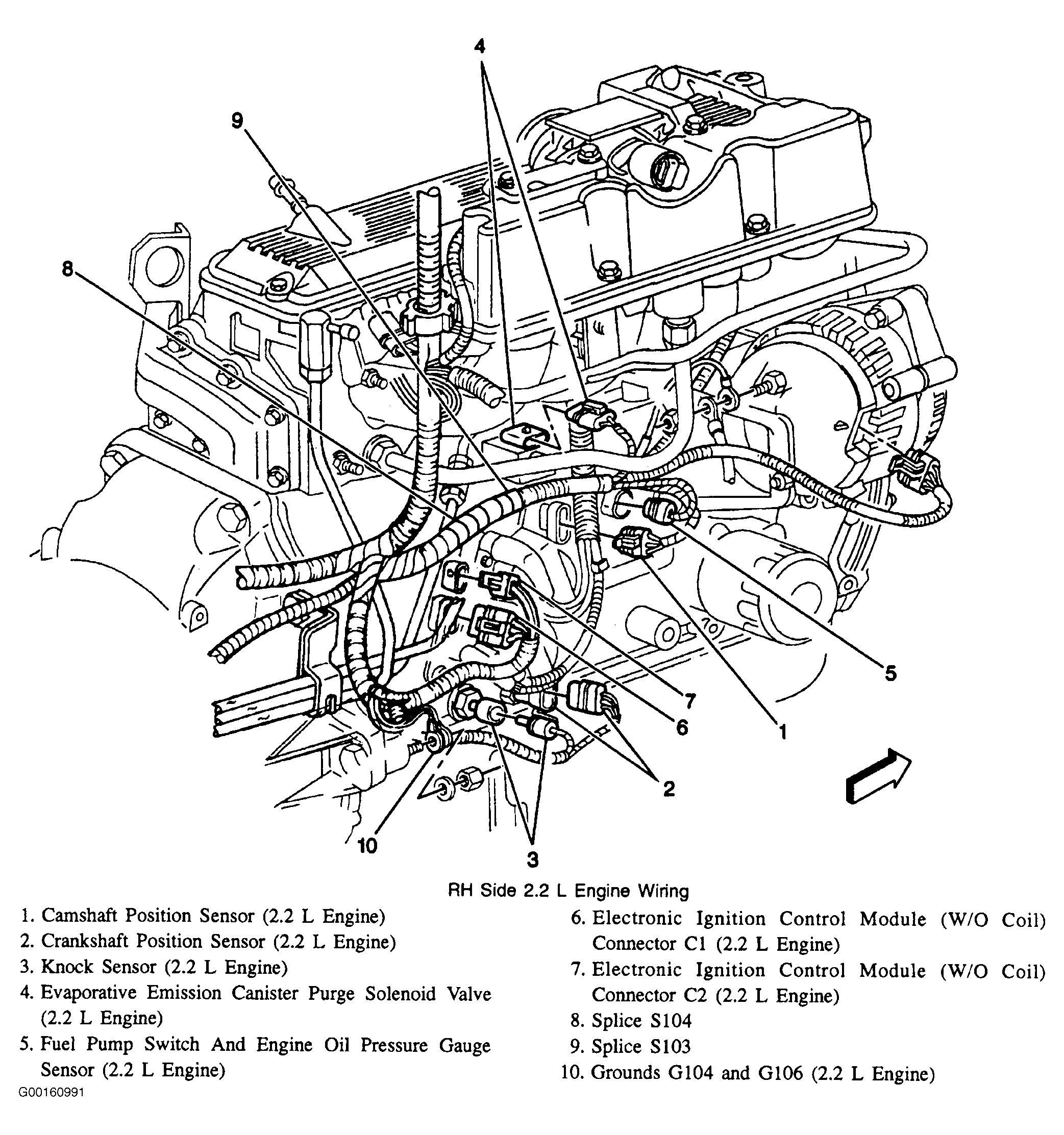

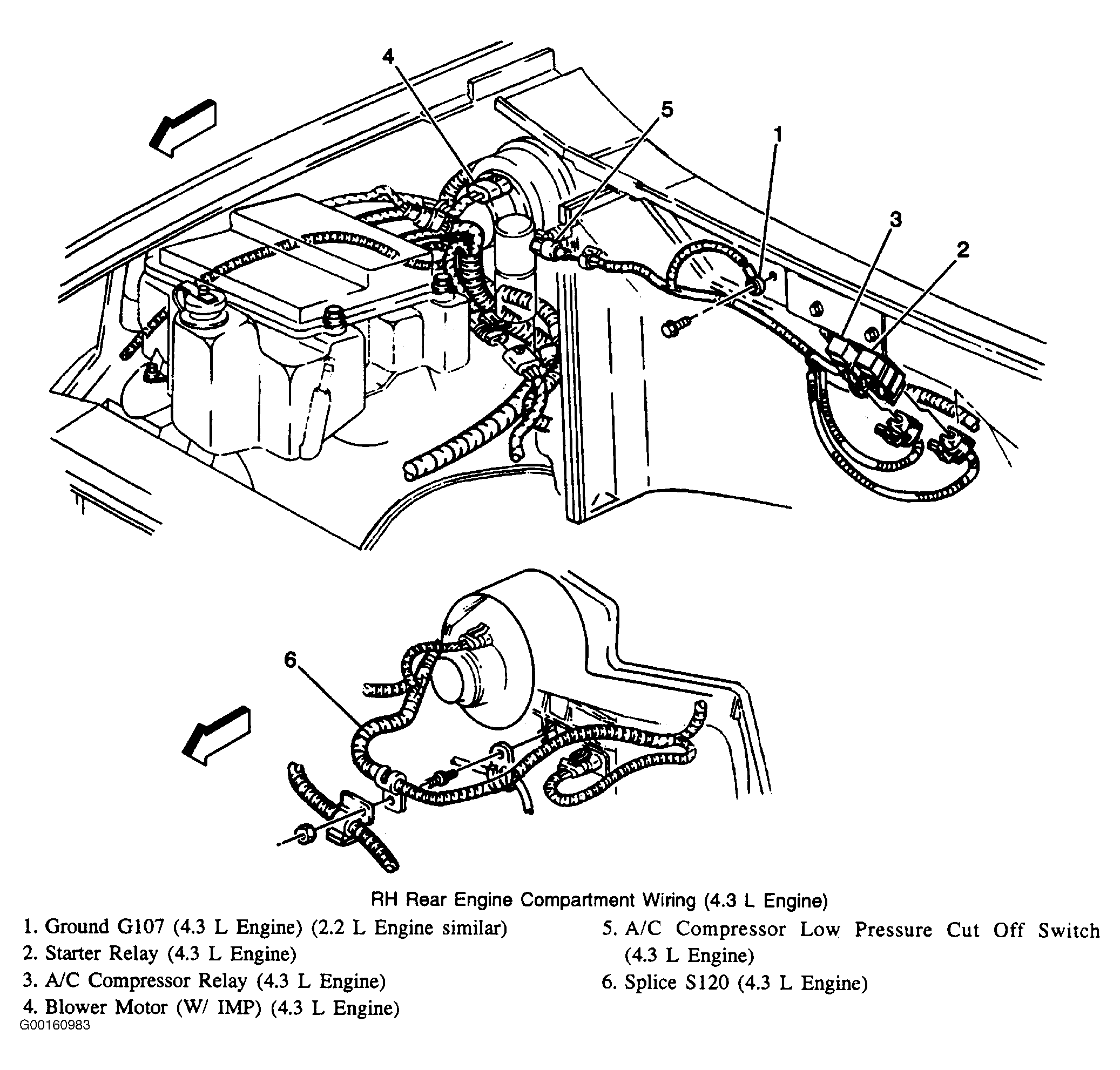

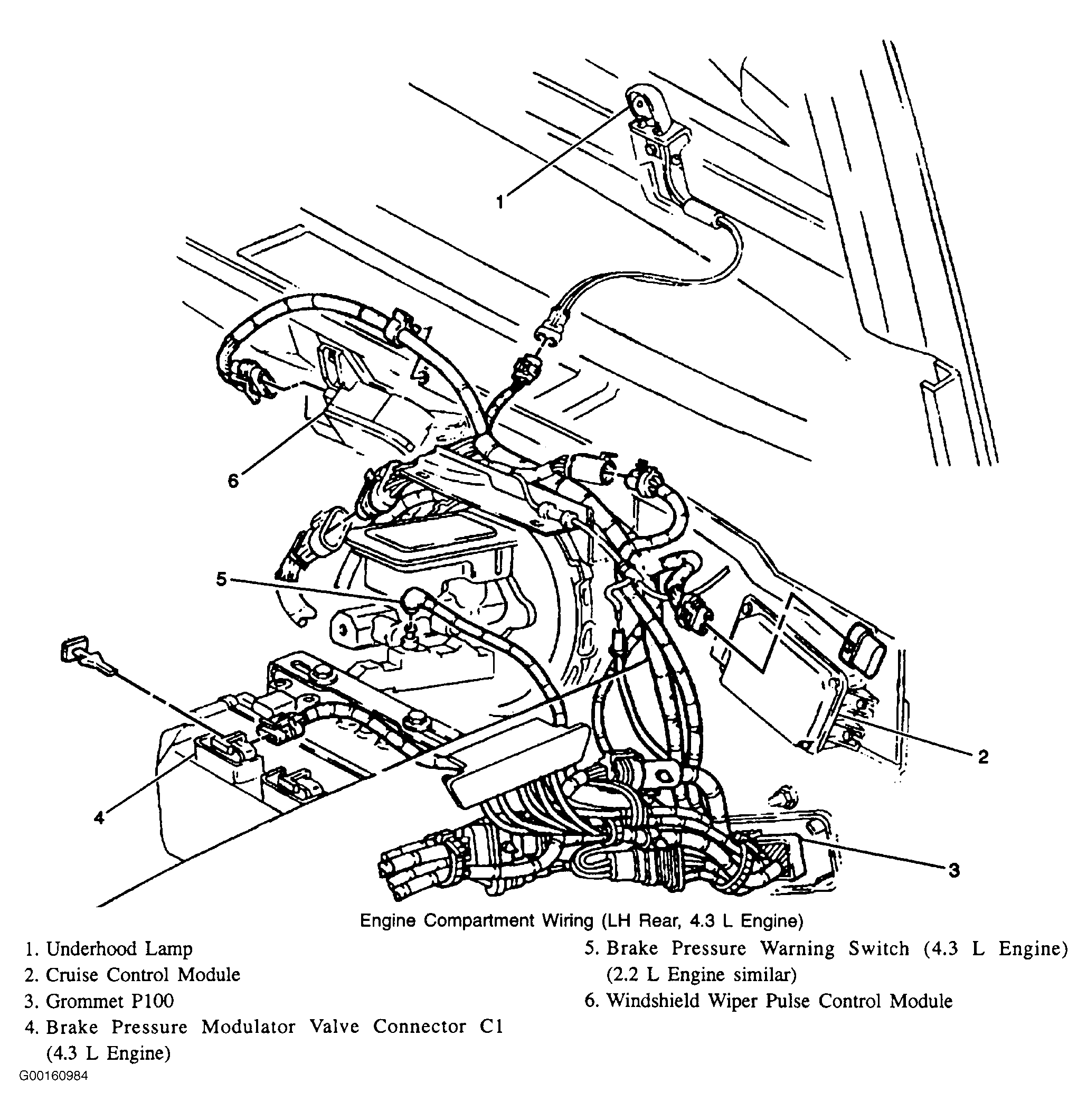

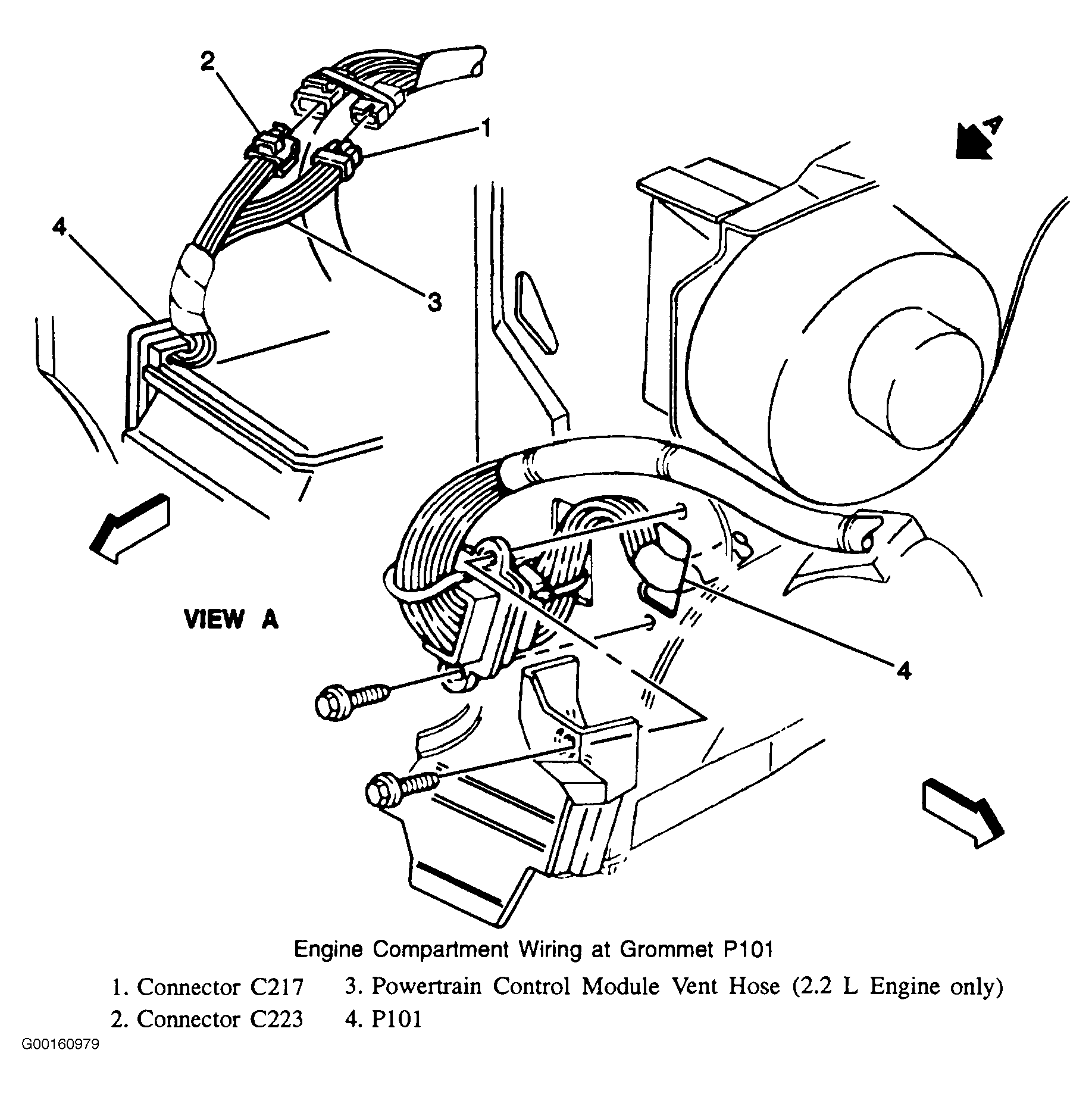

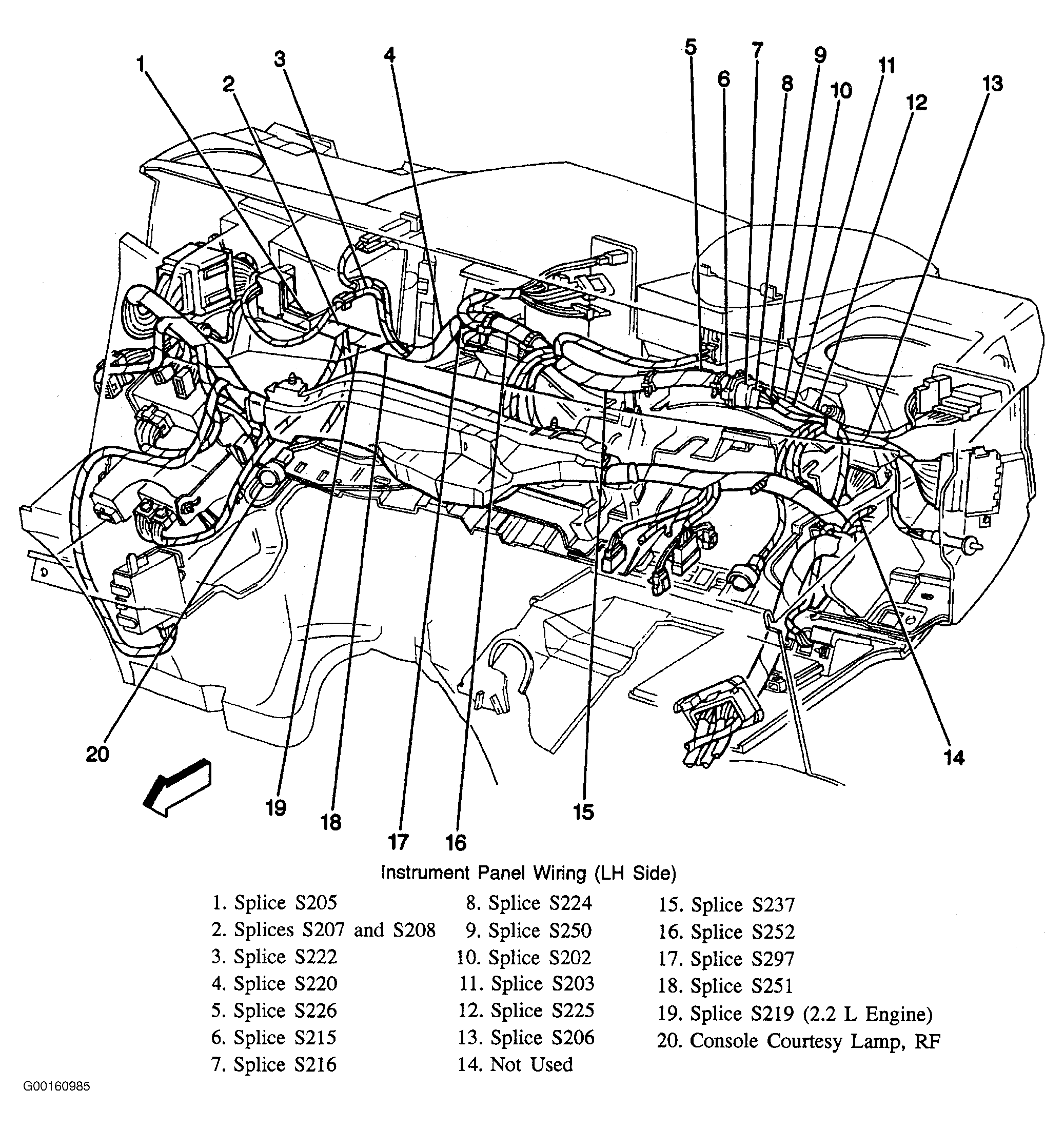

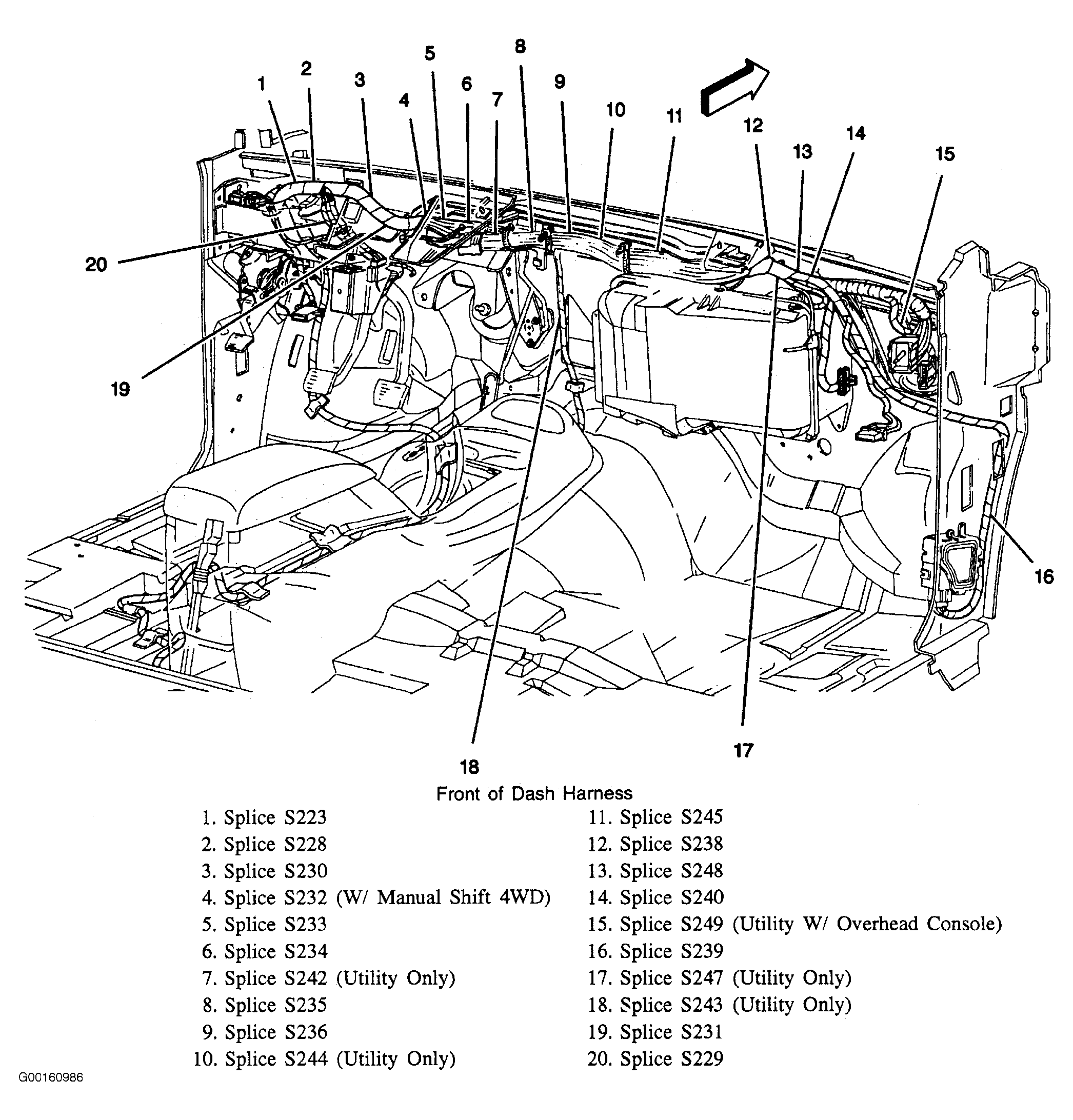

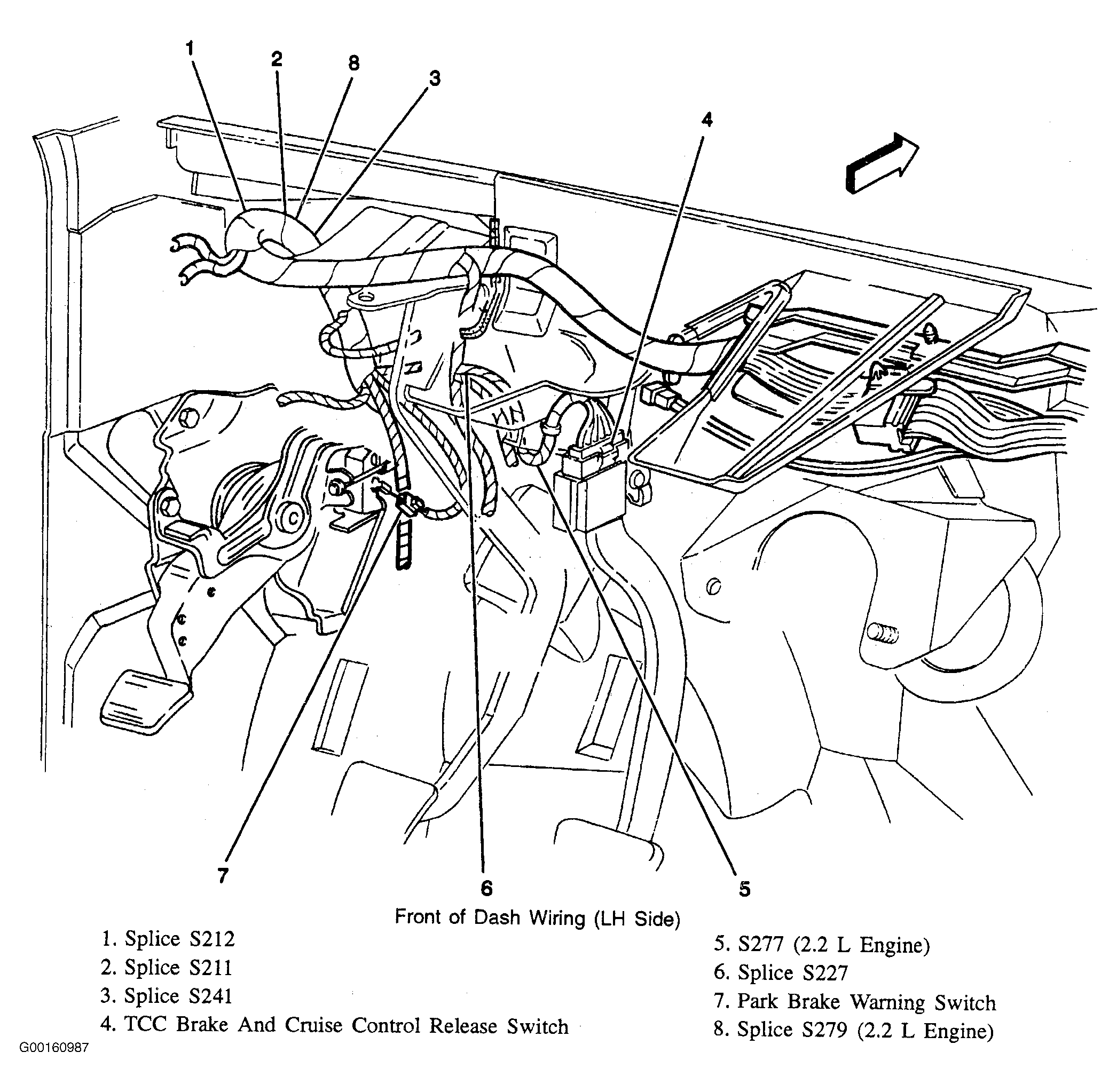

| Vehicle Control Module (VCM - 4.3L) | Passenger Side Of Engine Compartment. See Fig 10 |
| C100 (2.2L Engine) | Engine Harness To Front Of Dash Harness, Driver Rear Of Engine Compartment Above Brake Booster. See Fig 11 |
| C100 (4.3L Engine) | Engine Harness To Front Of Dash Harness, Driver Rear Of Engine Compartment Above Brake Booster. See Fig 2 |
| C175 (2.2L Engine) | Near PCM On Passenger Side Of Engine Compartment. See Fig 12 |
| C200 (Pickup) | Behind Passenger Side Of Instrument Panel. See Fig 13 |
| C200 (Utility) | Behind Passenger Side Of Instrument Panel. See Fig 14 |
| C201 | Behind Passenger Side Of Instrument Panel. See Fig 15 |
| C208 (Bravada) | Behind Upper Driver Side Of Instrument Panel. See Fig 16 |
| C217 | Behind Passenger Side Of Instrument Panel. See Fig 15 & Fig 17 |
| C220 (Utility) | Top Center Of Instrument Panel. See Fig 18 |
| C240 (Non-Base Pickup) | Top Center Of Instrument Panel. See Fig 18 |
| G102 (2.2L Engine) | Driver Side Of Engine, Below Exhaust Manifold. See Fig 19 |
| G102 (4.3L Engine) | Passenger Rear Of Engine, On Cylinder Head. See Fig 20 |
| G104 (2.2L Engine) | Driver Rear Of Cylinder Head. See Fig 21 |
| G104 (4.3L Engine) | Driver Rear Of Cylinder Head. See Fig 20 |
| G107 (4.3L Engine) | Driver Rear Of Engine Compartment, Left Of A/C Compressor Relay. See Fig 22 |
| P100 | At Cowl On Driver Rear Of Engine Compartment. See Fig 23 |
| P101 | Rear And Below Blower Motor. See Fig 17 |
| S110 (2.2L Engine) | Engine Harness, Near Generator Harness Breakout. See Fig 19 |
| S110 (4.3L Engine) | Engine Harness, Near Dash & Chassis Breakout. See Fig 20 |
| S214 | Front Of Dash Harness, Near P100. See Fig 16 |
| S220 | Instrument Panel Harness, Near Relay Center Breakout. See Fig 24 |
| S233 | Front Of Dash Harness, Near Steering Column Breakout. See Fig 25 |
| S241 | Front Of Dash Harness, Near DLC. See Fig 26 |
