GMC
›
1997
›
Jimmy 4D Utility, AWD
›
Repair and Diagnosis
›
Engine Performance
›
System
›
Connector Terminal Identification
›
C100 To C603
›
C211 (W/ Column Shift Automatic Transmission)
C211 (W/ Column Shift Automatic Transmission)

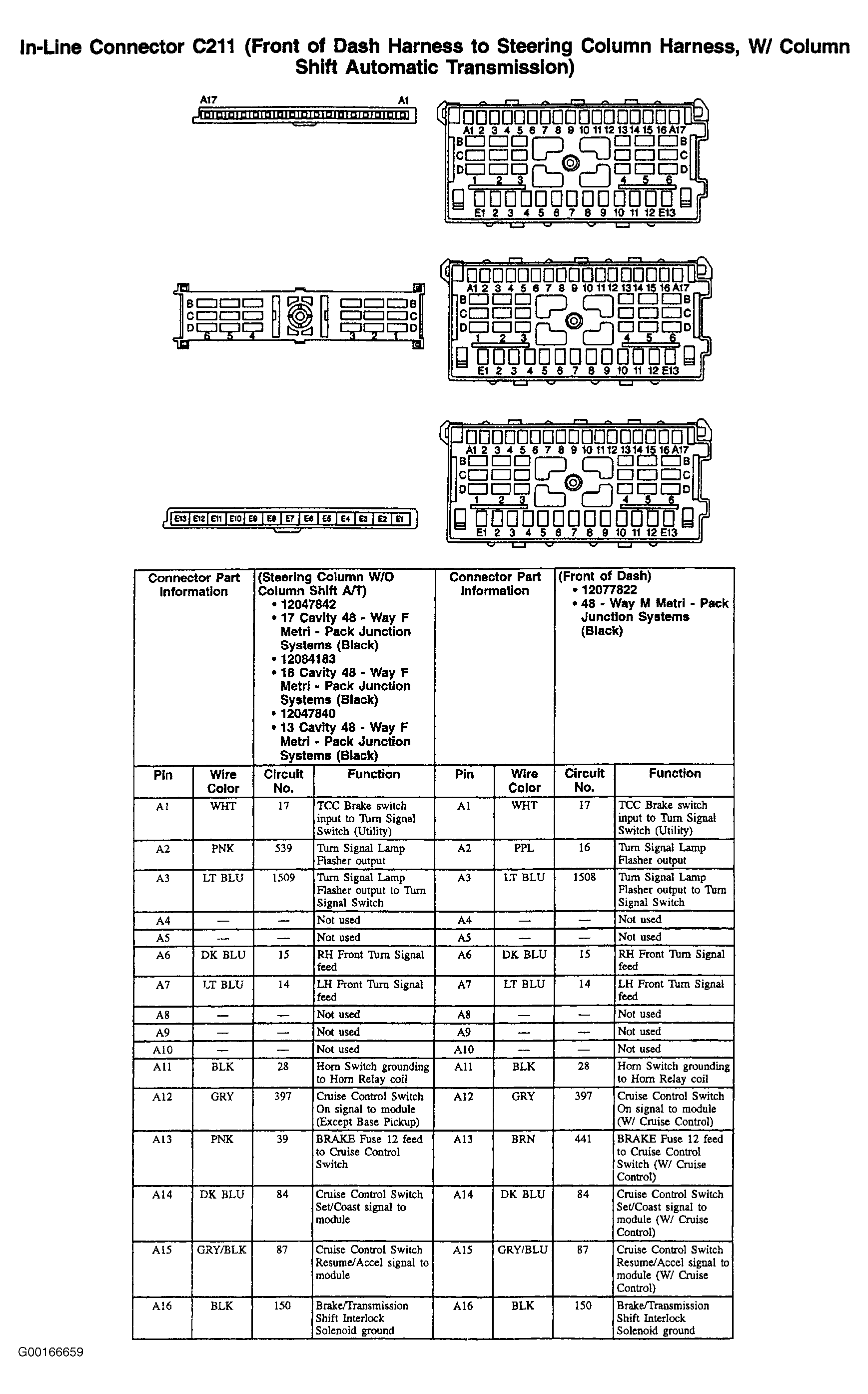

Fig 1: C211 (W/ Column Shift Automatic Transmission) - 48-Pin Connector, Black (1 Of 2)
Courtesy of GENERAL MOTORS CORP.

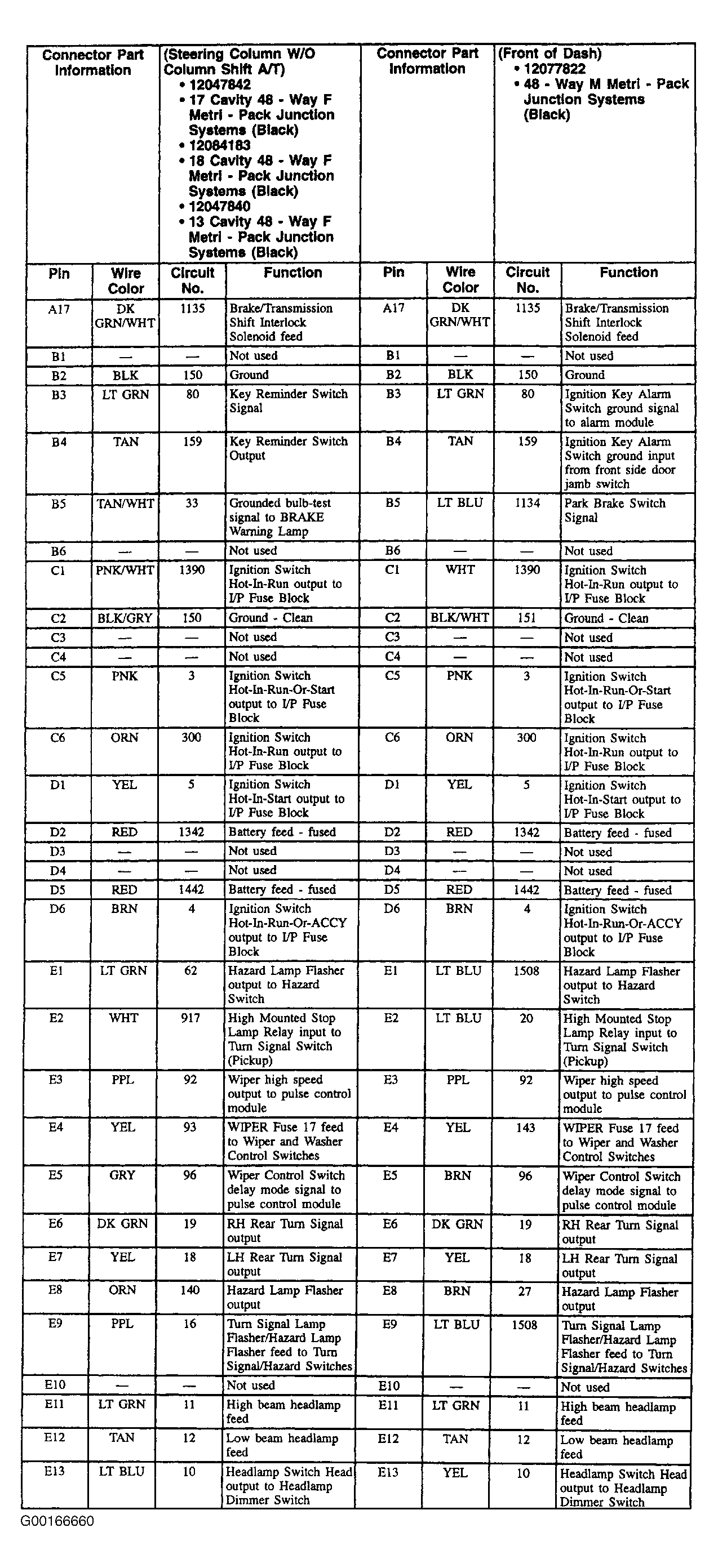

Fig 2: C211 (W/ Column Shift Automatic Transmission) - 48-Pin Connector, Black (2 Of 2)
Courtesy of GENERAL MOTORS CORP.
