Clutch Pedal Assembly

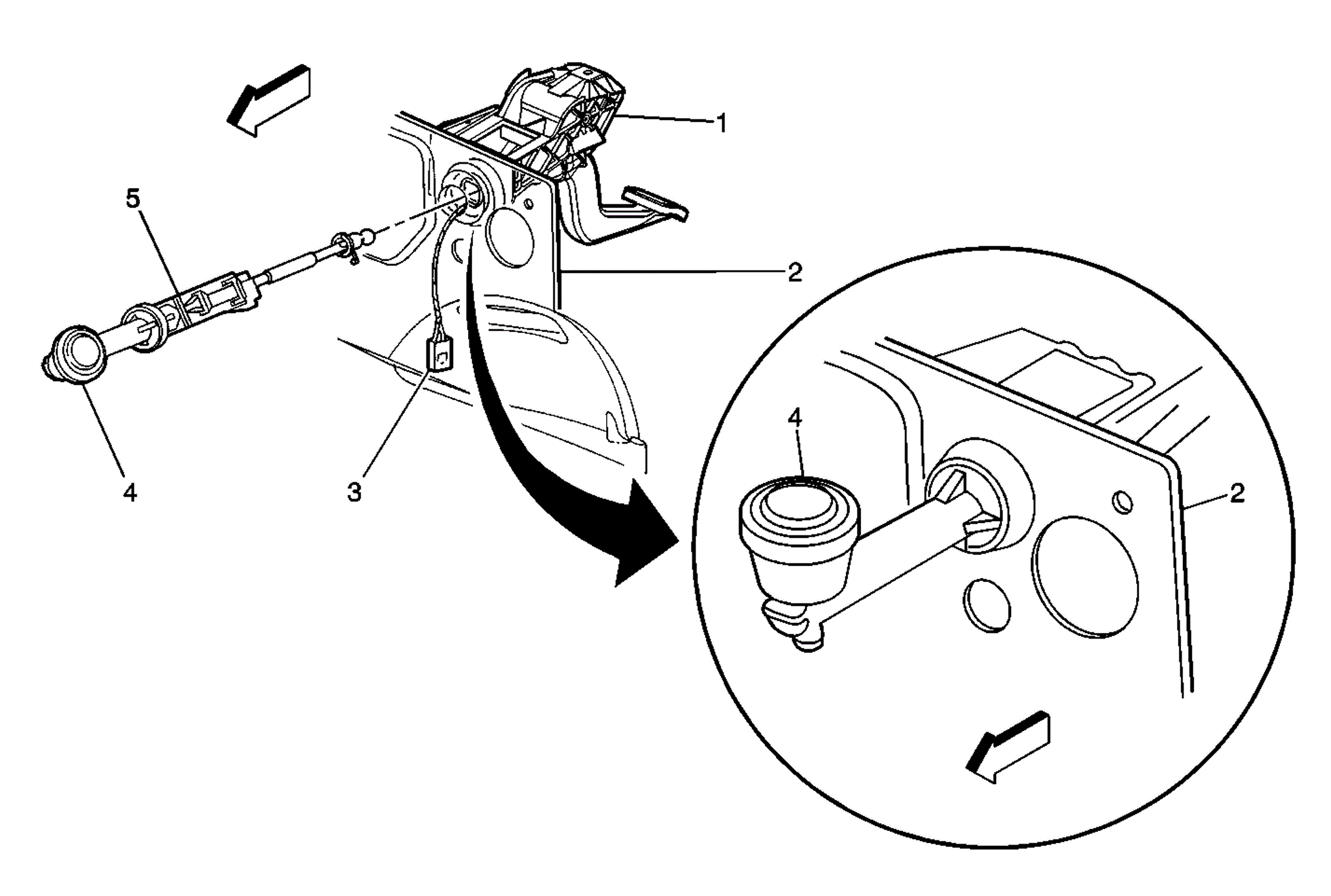

Fig 1: Clutch Pedal Assembly
Courtesy of GENERAL MOTORS COMPANY
Callout
Component Name
1
Clutch Pedal
2
Dash Panel
2
Dash Panel
3
Clutch Pedal Position (CPP) Switch Connector
4
Clutch Master Cylinder
4
Clutch Master Cylinder
5
CPP
