Installation Procedure
Place a suitable adjustable jack under the fuel tank.

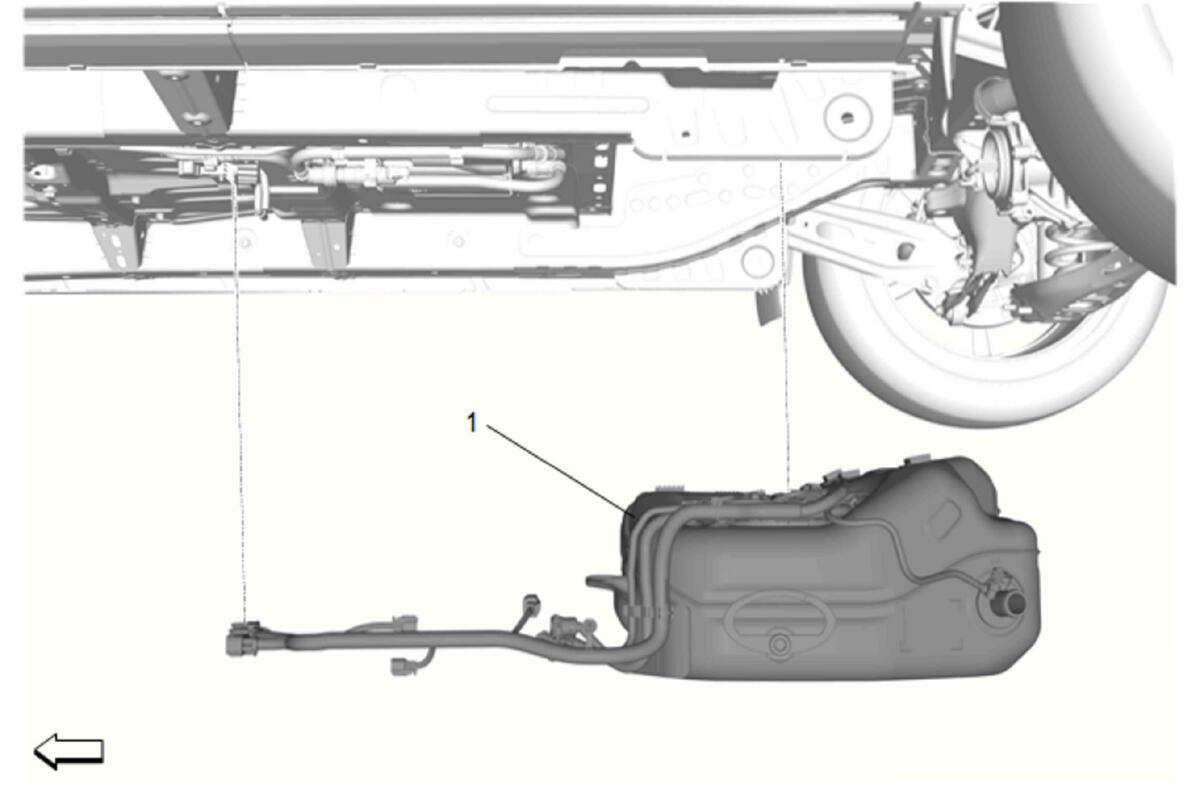

- Fuel Tank (1) - Install

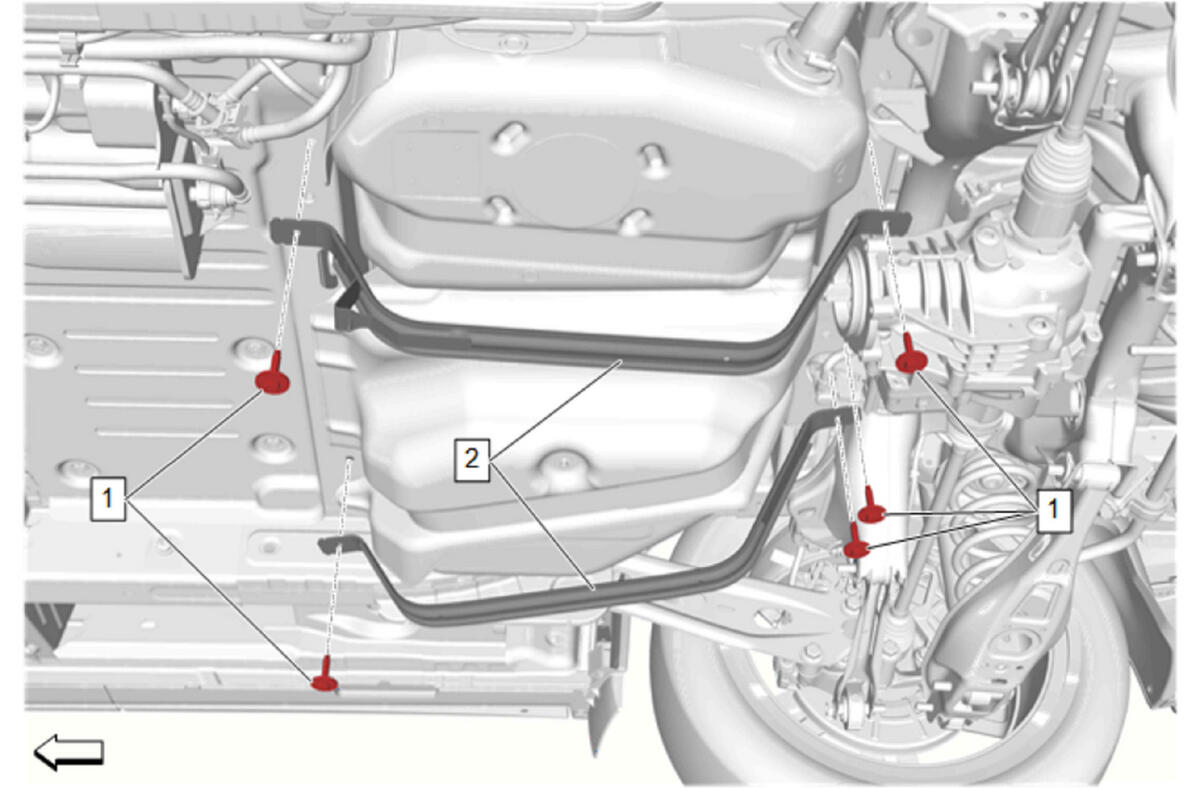

Fuel Tank Strap (2) - Install [2x]
- Fuel Tank Strap Bolt (1) - Install and tighten [5x] 22 N.m (16 lb ft)
- Remove the jack.

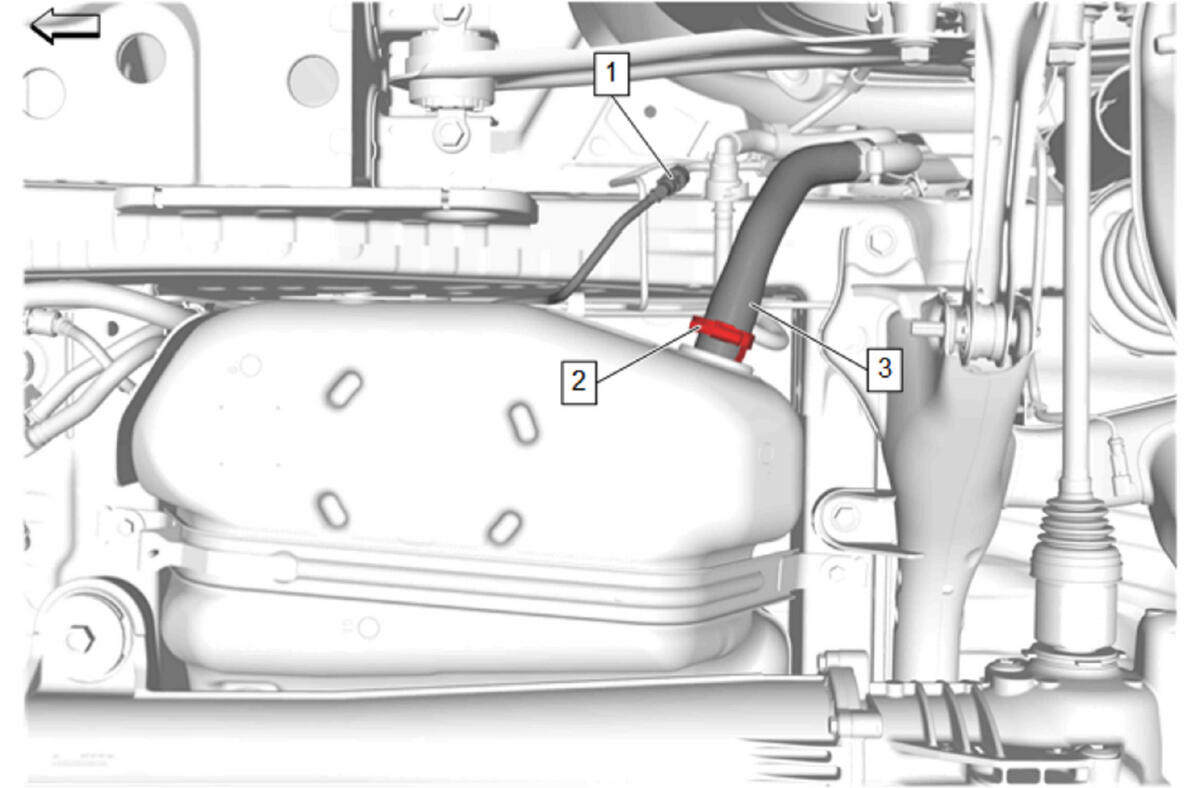

Fuel Tank Filler Hose (3) - Install
- Fuel Tank Filler Hose Clamp (2) - Tighten - Fuel Tank Filler Hose Replacement

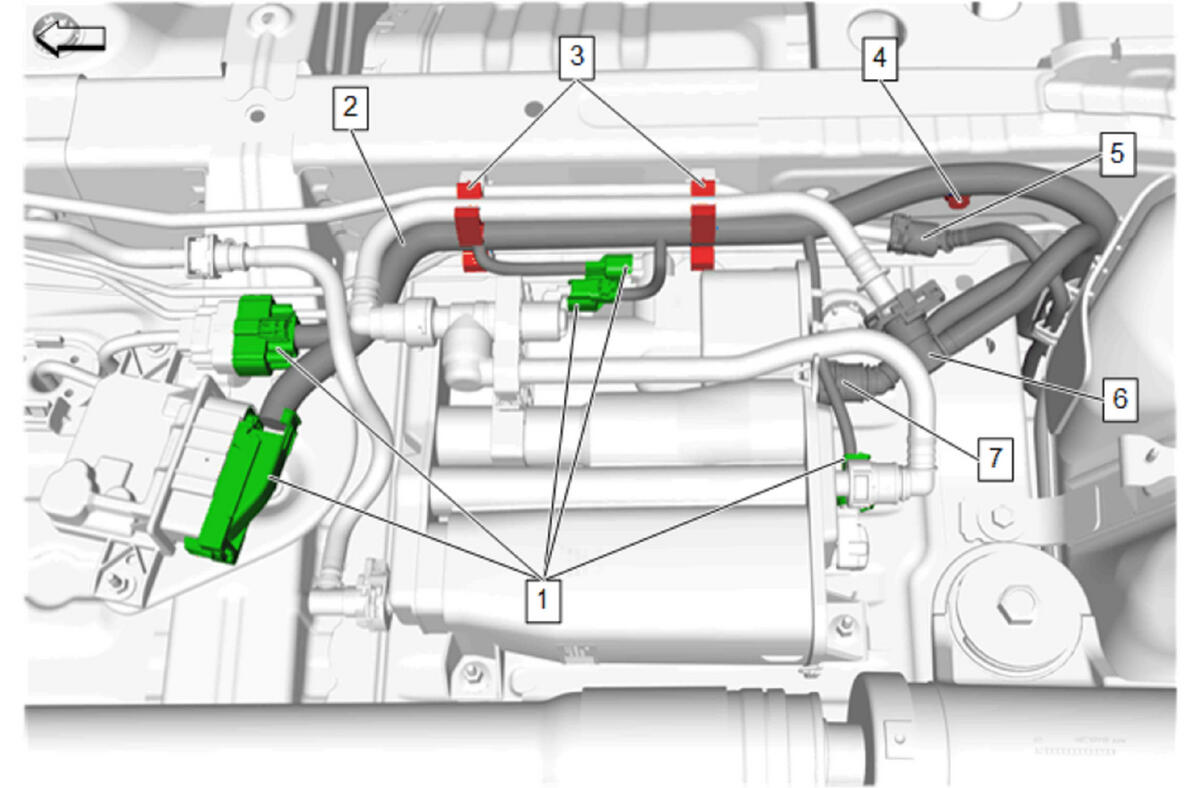

- Fuel Tank Vent Hose (1) - Connect - Plastic Collar Quick Connect Fitting Service
Evaporative Emission Canister Filter Pipe (7) - Connect - Plastic Collar Quick Connect Fitting Service
- Evaporative Emission Canister Vent Hose (6) - Connect - Plastic Collar Quick Connect Fitting Service
- Fuel Pump Fuel Feed Hose (5) - Connect - Plastic Collar Quick Connect Fitting Service
- Fuel Tank Fuel Pump Module Wiring Harness Retainer (4) - Engage
- Fuel Tank Fuel Pump Module Wiring Harness (2) @Rear Brake Intermediate Pipe Clip (3) - Engage [2x]
- Connect the electrical connectors. (1)
- Driveline Torque Tube - Install - Driveline Torque Tube Replacement
- Underbody Rear Air Deflector - Install - Underbody Rear Air Deflector Replacement
Exhaust Muffler (1) - Install - Exhaust Muffler Replacement
- Refill the fuel tank.
- Start the engine and check for fuel leaks.
CAUTION:
Refer to Fastener Caution .
