Components And Components Location: Components: [Option]

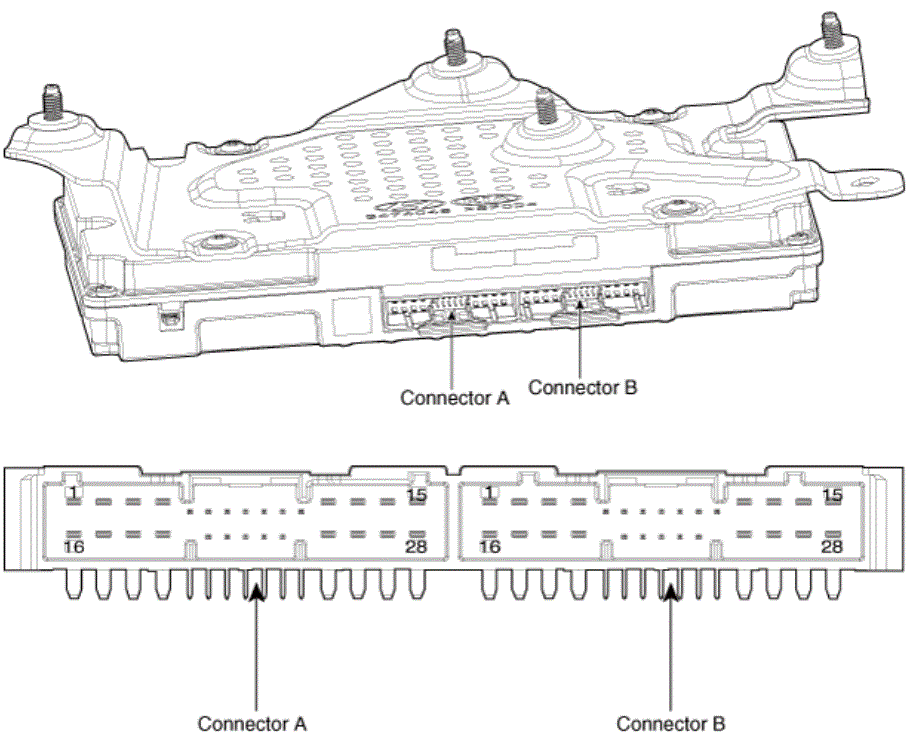

G15549962Courtesy of HYUNDAI MOTOR AMERICA
Pin NO Connector A Connector B
1 Battery (+) Rear Door Speaker (+) [LH]
2 Battery (+) Rear Door Speaker (-) [LH]
3 Battery (+) Rear Door Speaker (+) [RH]
4 Battery (+) Rear Door Speaker (-) [RH]
5 - Surround Speaker (+) [LH]
6 M-CAN (High) Surround Speaker (-) [LH]
7 M-CAN (Low) Surround Speaker (+) [RH]
8 ACC Surround Speaker (-) [RH]
9 Navigation Voice (+) -
10 C-CAN (High) -
11 C-CAN (Low) -
12 Front Tweeter Speaker (+) [LH] Center Tweeter Speaker (+)
13 Front Tweeter Speaker (-) [LH] Center Tweeter Speaker (-)
14 Front Tweeter Speaker (+) [RH] Mid Tweeter Speaker (+)
15 Front Tweeter Speaker (-) [RH] Mid Tweeter Speaker (-)
16 Ground Sub Woofer Speaker 1 (+) [LH]
17 Ground Sub Woofer Speaker 1 (-) [LH]
18 Ground Sub Woofer Speaker 2 (+) [RH]
19 Ground Sub Woofer Speaker 2 (-) [RH]
20 SPDIF (High) -
21 SPDIF (Low) -
22 SPDIF (Ground) -
23 Navigation Voice (-) AMP Cabin Talk (+)
24 IGN 1 AMP Cabin Talk (-)
25 Front Mid Tweeter Speaker (+) [LH] Rear Mid Tweeter Speaker (+) [LH]
26 Front Mid Tweeter Speaker (-) [LH] Rear Mid Tweeter Speaker (-) [LH]
27 Front Mid Tweeter Speaker (+) [RH] Rear Mid Tweeter Speaker (+) [RH]
28 Front Mid Tweeter Speaker (-) [RH] Rear Mid Tweeter Speaker (-) [RH]
