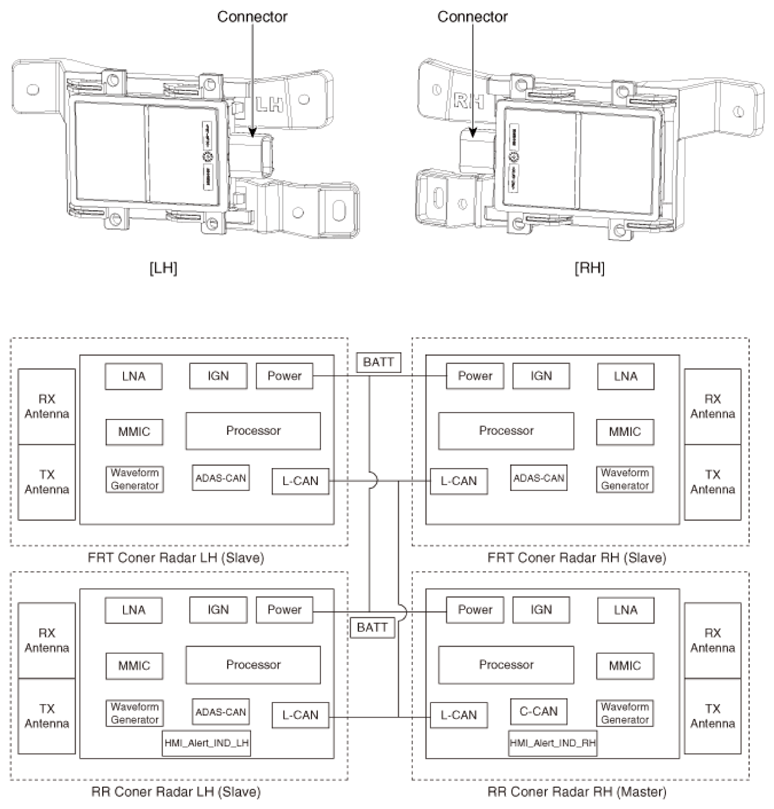

Components And Components Location

G16778315Courtesy of HYUNDAI MOTOR AMERICA
Connector NO Description
G16778316Courtesy of HYUNDAI MOTOR AMERICA
1 B+
2 ADA5 CAW (High)
3 -
A L-CAN (High)
5 -
6 -
7 ADAS CAN (Low)
8 IGN1
9 L-CAN (Low)
10 Ground
11 -
12 -
