Component Locations
COMPONENT LOCATIONS
| Component | Location |
|---|---|

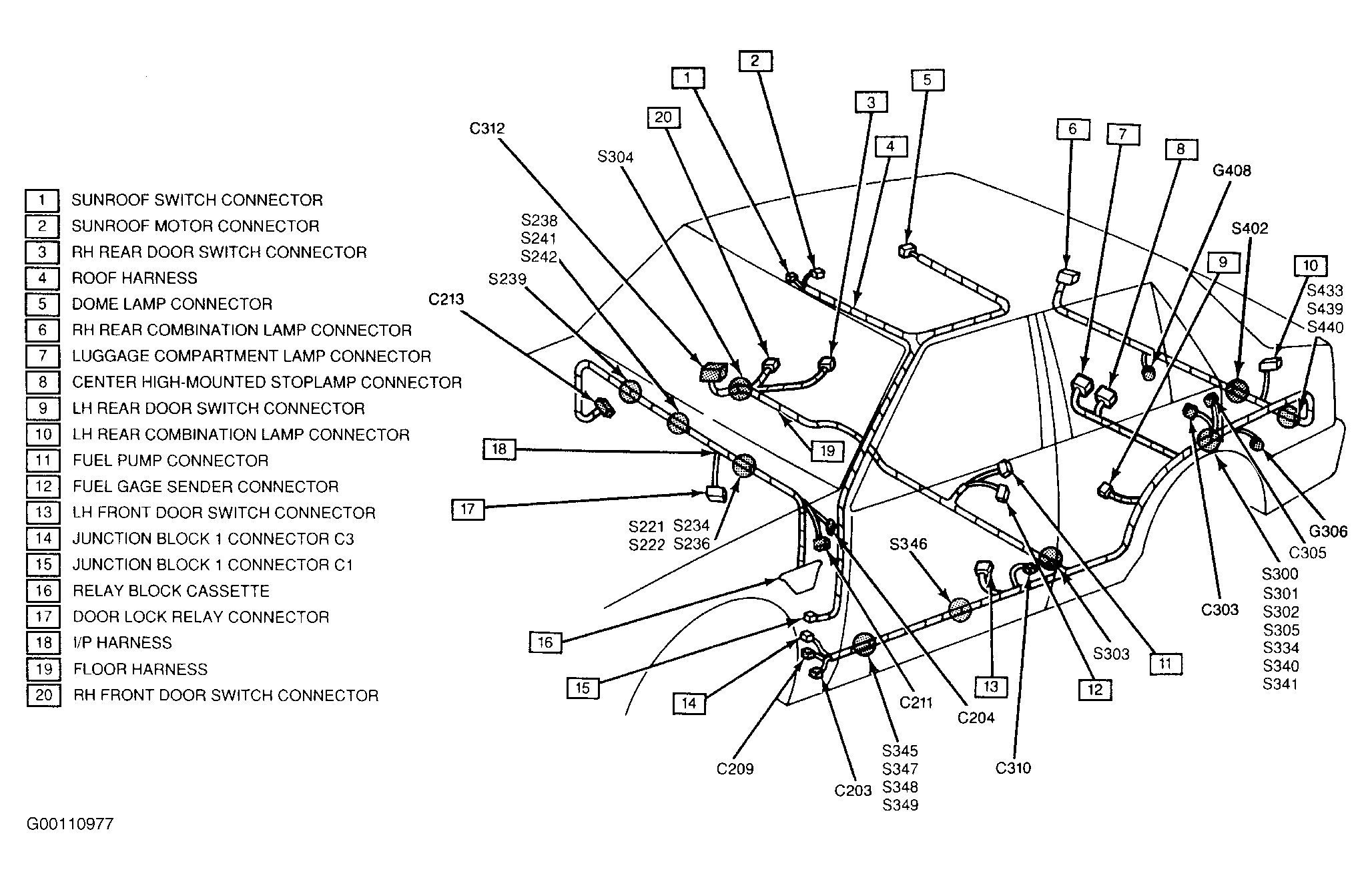

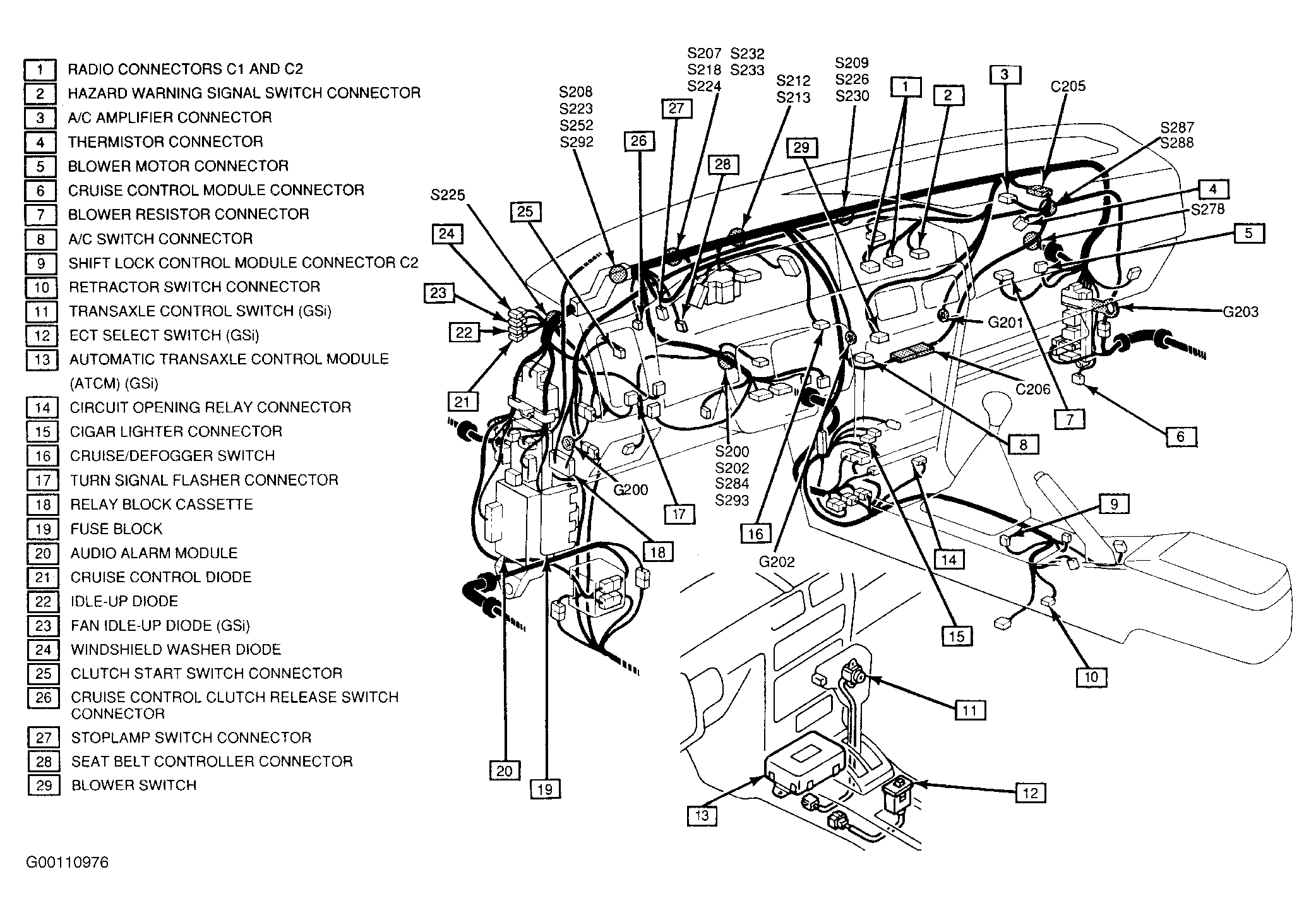

| Door Lock Relay Connector | Behind Instrument Panel, Left Of Steering Column. See Fig 3 . |

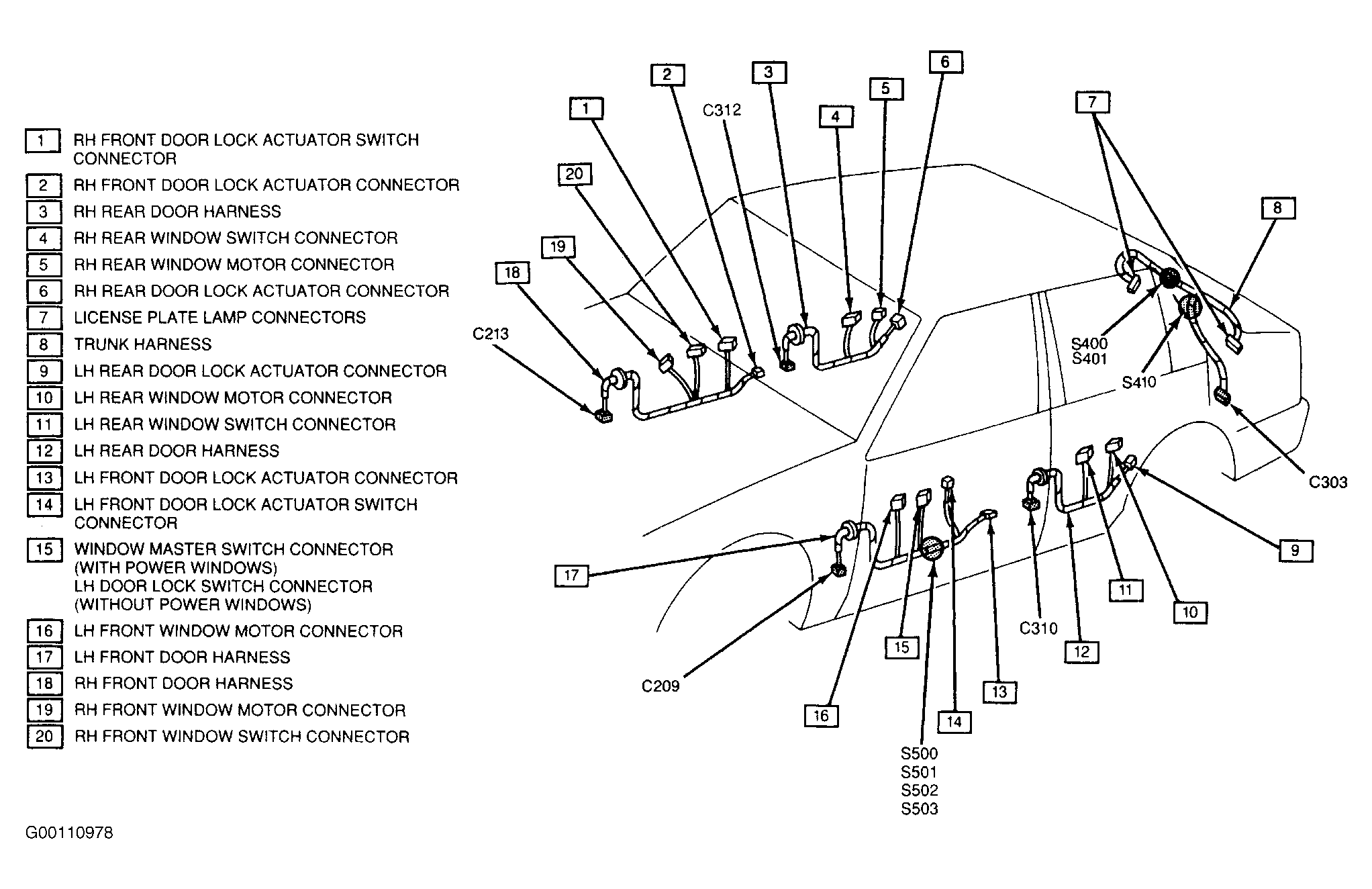

| Left Door Lock Switch Connector | Left Front Door In Armrest. See Fig 4 . |
| Left Front Door Lock Actuator Connector | In Door Behind Armrest. See Fig 4 . |
| Left Front Door Lock Actuator Switch Connector | Left Front Door, Center. See Fig 4 . |
| Left Rear Door Lock Actuator Connector | In Door Behind Armrest. See Fig 4 . |

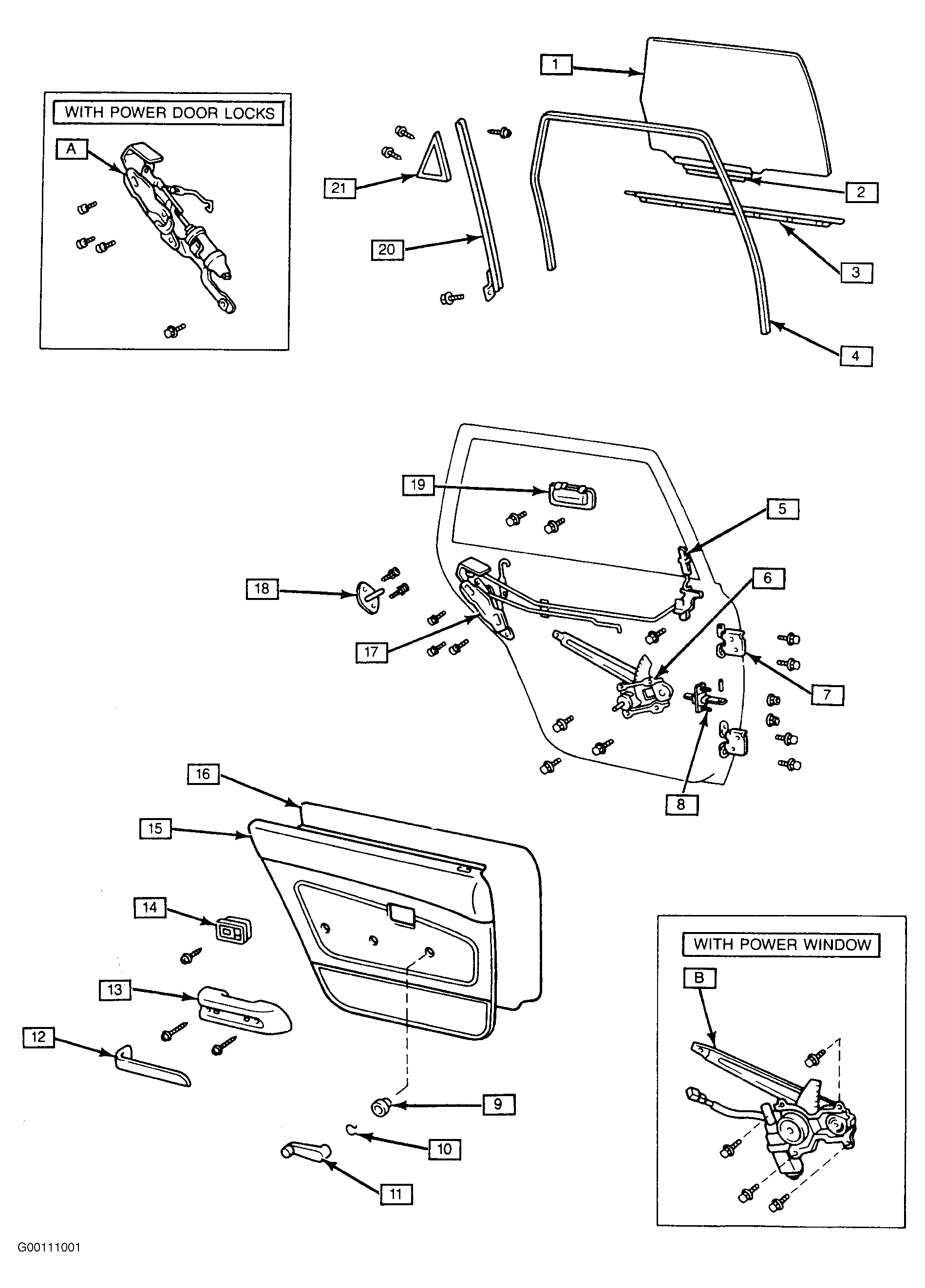

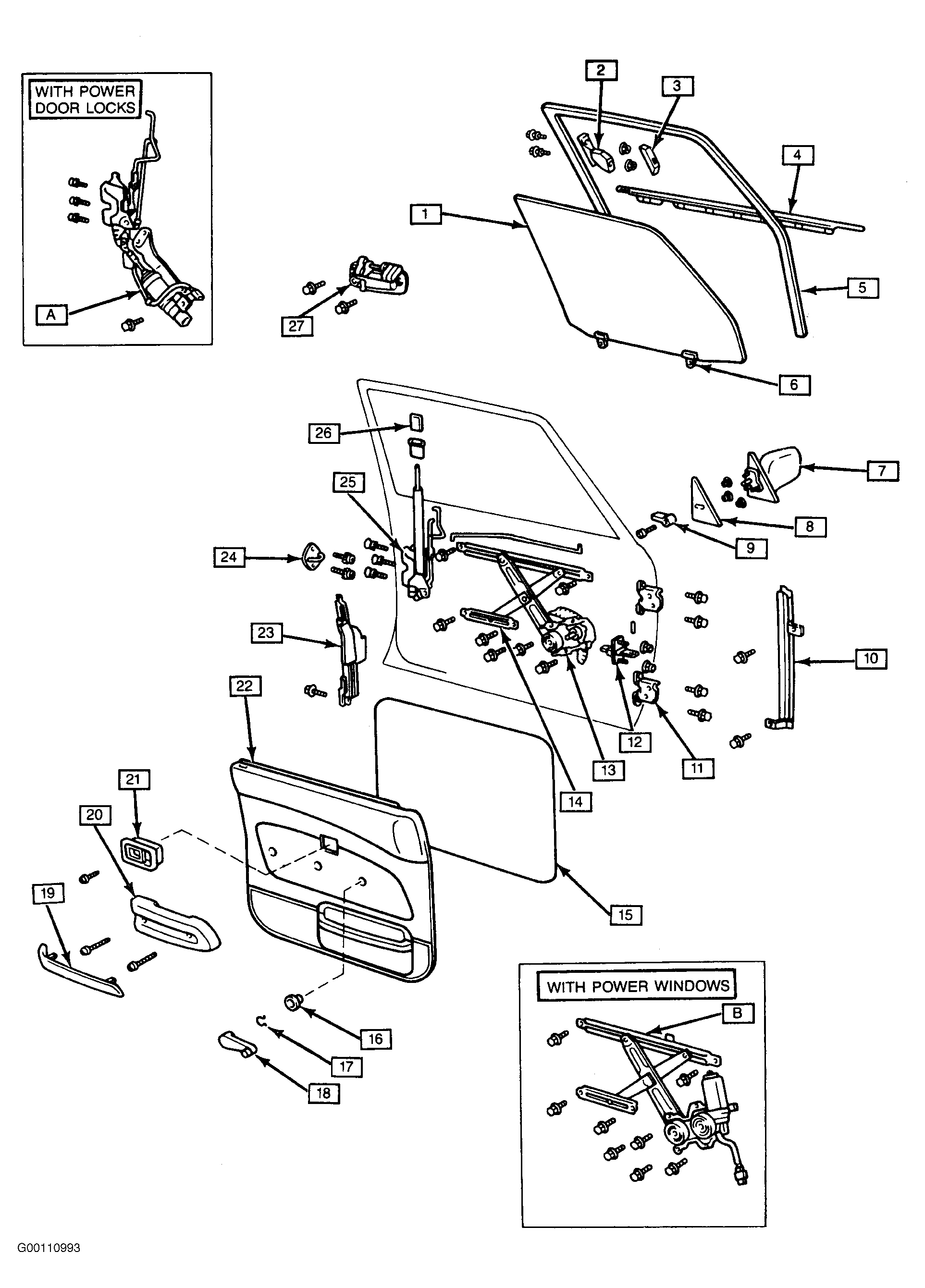

| Lock Assembly | In Upper Rear Of Respective Door. See Fig 5 & Fig 6 Or Fig 7 & Fig 8 . |
| Power Lock Solenoid | In Upper Rear Of Respective Door. See Fig 5 & Fig 6 Or Fig 7 & Fig 8 . |
| Right Front Door Lock Actuator Connector | In Door Behind Armrest. See Fig 4 . |
| Right Front Door Lock Actuator Switch Lock Connector | Right Front Door Lock Cylinder. See Fig 4 . |
| Right Rear Door Lock Actuator Connector | In Door Behind Armrest. See Fig 4 . |
| C204 (5 Cavities) | Instrument Panel Harness-To-Cowl Harness, Lower Left Shroud. See Fig 3 . |
| C209 (15 Cavities) | Left Front Door Harness-To-Floor Harness, Behind Left Kick Panel. See Fig 3 . |
| C211 (10 Cavities) | Floor Harness-To-Instrument Panel Harness, Behind Left Kick Panel. See Fig 3 . |
| C213 (10 Cavities) | Right Front Door Harness-To-Instrument Panel, Behind Right Kick Panel. See Fig 3 . |
| C310 (8 Cavities) | Floor Harness-To-Left Rear Door Harness, Near Base Of Left C-Pillar. See Fig 4 . |
| C312 (8 Cavities) | Floor Harness-To-Right Rear Door Harness, Near Base Of Right C-Pillar. See Fig 4 . |
| S221 | Instrument Panel Harness, Behind Left Instrument Panel. See Fig 3 . |
| S222 | Instrument Panel Harness, Behind Left Instrument Panel. See Fig 3 . |

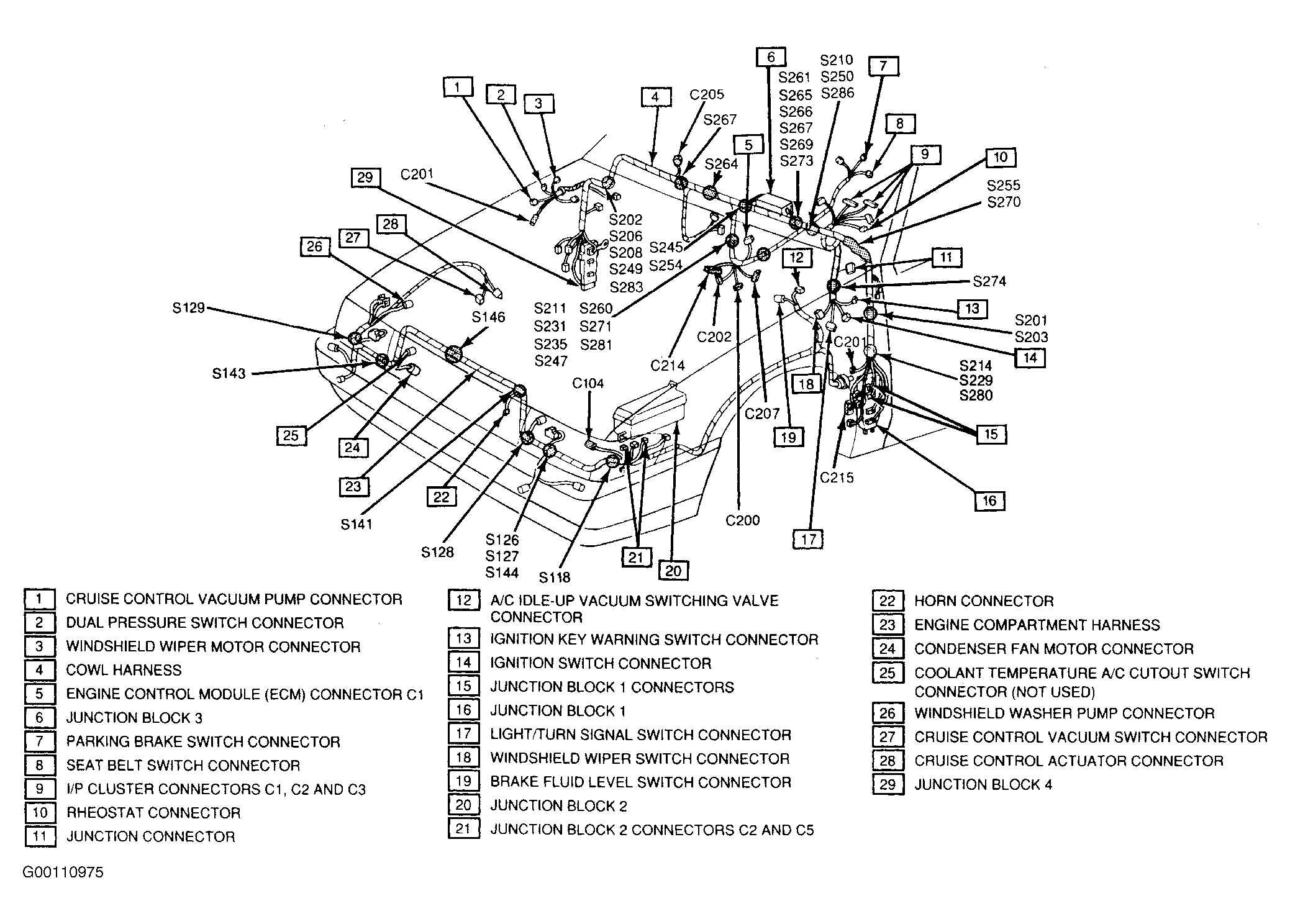

| S225 | Cowl Harness, Behind Left Instrument Panel. See Fig 2 . |
| S236 | Instrument Panel Harness, Behind Left Instrument Panel. See Fig 3 . |
| S238 | Instrument Panel Harness, Behind Left Instrument Panel. See Fig 3 . |
| S239 | Instrument Panel Harness, Behind Left Instrument Panel. See Fig 3 . |
| S241 | Instrument Panel Harness, Behind Left Instrument Panel. See Fig 3 . |
| S242 | Instrument Panel Harness, Behind Left Instrument Panel. See Fig 3 . |
| S300 | Floor Harness, Under Left Rear Seat. See Fig 3 . |
| S301 | Floor Harness, Under Left Rear Seat. See Fig 3 . |
| S500 | Left Front Door Harness, Behind Armrest. See Fig 4 . |
| S501 | Left Front Door Harness, Behind Armrest. See Fig 4 . |
| S502 | Left Front Door Harness, Behind Armrest. See Fig 4 . |
| G200 | Left Kick Panel. See Fig 2 . |
| G306 | Left C-Pillar. See Fig 3 . |
