Component Locations

COMPONENT LOCATIONS

Component Location
Audio Alarm Module (AAM) Behind Driver Side Kick Panel, Attached To Junction Block. Fig 1
Center Sensor Assembly (CSA) Below Center Console, Between Front Seats. Fig 2
Cruise Control Module (CCM) Front Of Center Console, Below Radio. Fig 3
Data Link Connector (DLC) Driver Side Of Engine Compartment, On Strut Tower. Fig 4
Data Link Connector (DLC - OBD-II) Below Driver Side Of Instrument Panel, Attached To Knee Bolster. Fig 5
Electronic Brake Control Module (EBCM) Under Front Of Passenger Compartment Carpet. Fig 6
Engine Control Module - VIN 6/Powertrain Control Module - VIN 9 (ECM/PCM) Front Of Center Console, Below Blower Case. Fig 7
Fuel Pump, Noise Suppressor & Sender Assembly In Fuel Tank. Fig 8
Fuse & Relay Box Driver Front Of Engine Compartment, Left Of Air Cleaner. Fig 4
Junction Block 1 Lower Driver Side Of Shroud, Behind Kick Panel. Fig 1
Junction Block 3 Behind Center Of Instrument Panel, In Junction Block Retainer. Fig 9
OBD-II Fuse Box Driver Side Of Instrument Panel, On Junction Block 1
Junction Connector 1 (6 Terminals) Behind Center Of Instrument Panel, Attached To Passenger Side Instrument Panel Support Brace. Fig 7
Junction Connector 3 (22 Terminals) Behind Center Of Instrument Panel, In Junction Block Retainer. Fig 9
C102 (4 Terminals) Engine Compartment Harness To Engine Accessory Harness, Driver Side Of Engine Compartment. Fig 10
C206 (18 Terminals) Instrument Panel Harness "1" To Engine Main Harness, Behind Passenger Side Kick Panel. Fig 6
C212 (20 Terminals) Floor Harness To Instrument Panel Harness "1", Behind Driver Side Kick Panel. Fig 1
C215 (20 Terminals) Instrument Panel Harness "1" To Engine Accessory Harness, Under Center Console Below Radio. Fig 7
C216 (22 Terminals) Instrument Panel Harness "1" To Engine Accessory Harness, Under Center Console Below Radio. Fig 7
C217 (6 Terminals) Instrument Panel Harness "1" To DLC - OBD-II Jumper, Left Of Steering Column Behind Instrument Panel. Fig 5
C302 (5 Terminals) Floor Harness To Fuel Sender Assembly, Driver Side Rear Passenger Seat. Fig 8
G102 Driver Front Of Engine Compartment, Near A/C Fuse & Relay Box. Fig 10
G106 Rear Of Engine, Under Intake Manifold. Fig 11
G200 Behind Driver Side Kick Panel. Fig 1
G300 Behind Driver Side "C" Pillar Trim Panel. Fig 8
P100 Rear Of Engine Compartment, In Driver Side Inner Fender. Fig 10
P102 Center Rear Of Engine Compartment. Fig 12
P104 Rear Of Engine Compartment, In Driver Side Inner Fender. Fig 10
P300 Under Driver Side Rear Seat
P303 Under Passenger Side Front Seat
S170 Engine Accessory Harness, Near P102. Fig 12
S173 Engine Accessory Harness, Near P102. Fig 12
S176 Engine Accessory Harness, Near P102. Fig 12
S200 Instrument Panel Harness "1", Near Junction Block 1 Connector C8 Breakout. Fig 13
S206 Instrument Panel Harness "1", Near G201 Breakout. Fig 3
S207 Instrument Panel Harness "1", Near ECM/PCM Connector C1 Breakout. Fig 7
S208 (Cruise Control) Instrument Panel Harness, Near C217 Breakout. Fig 13
S242 Engine Accessory Harness, Near C215 Breakout. Fig 13
S243 Engine Accessory Harness, Near P102. Fig 13
S246 Engine Accessory Harness, Near C215 Breakout. Fig 13
S247 Engine Accessory Harness, Near C215 Breakout. Fig 13
S276 (Manual Transaxle) Instrument Panel Harness "1", Near Cruise Control Module Connector Breakout. Fig 7
S278 Instrument Panel Harness "1", Near Junction Block 3 Connector C3 Breakout. Fig 9
S341 Fuel Sender Assembly Jumper Harness, Near Fuel Pump Connector
S342 Fuel Sender Assembly Jumper Harness, Near Fuel Pump Connector

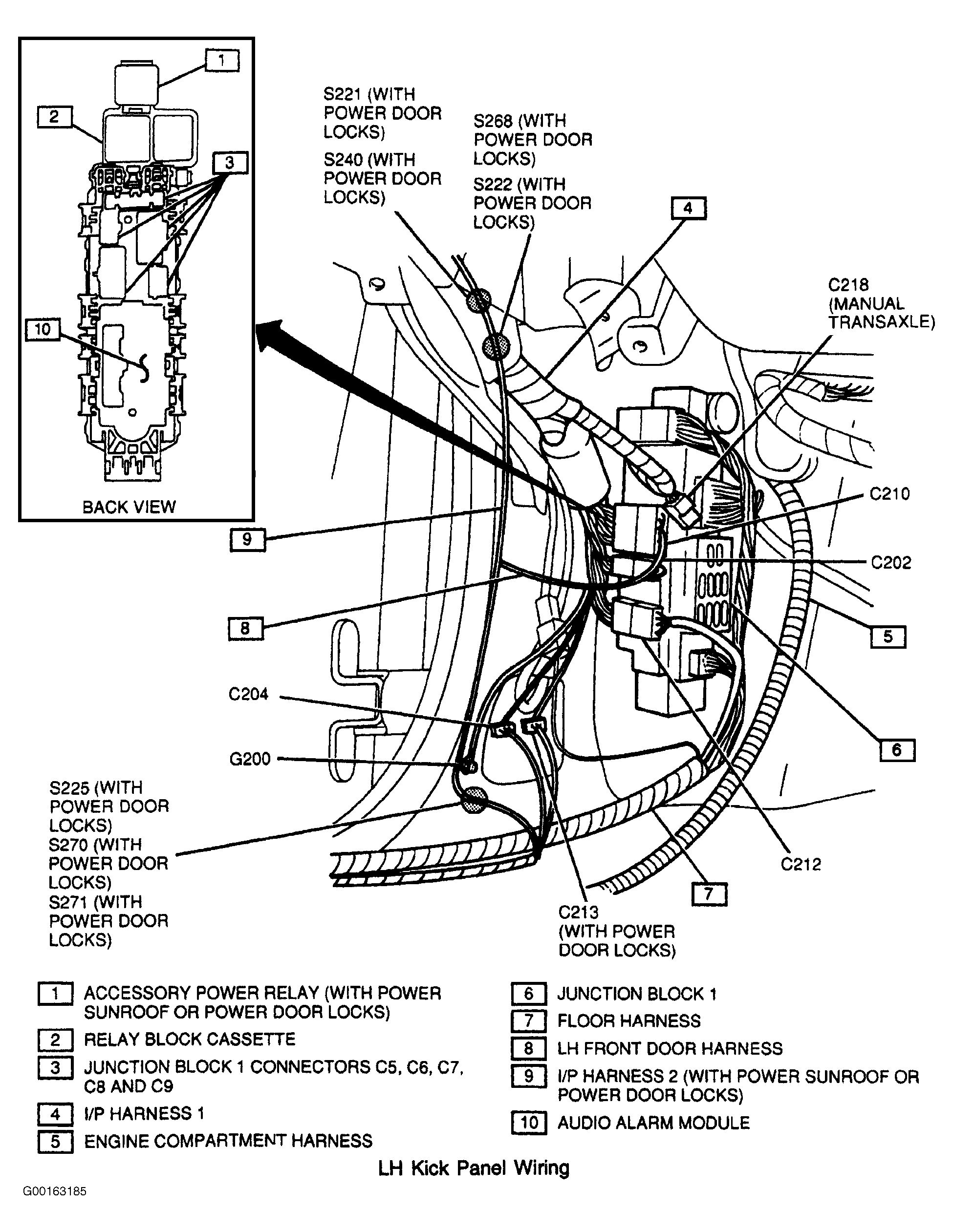

Fig 1: Locating Audio Alarm Module, Junction Block 1, C212 & G200
G00163185Courtesy of GENERAL MOTORS CORP.

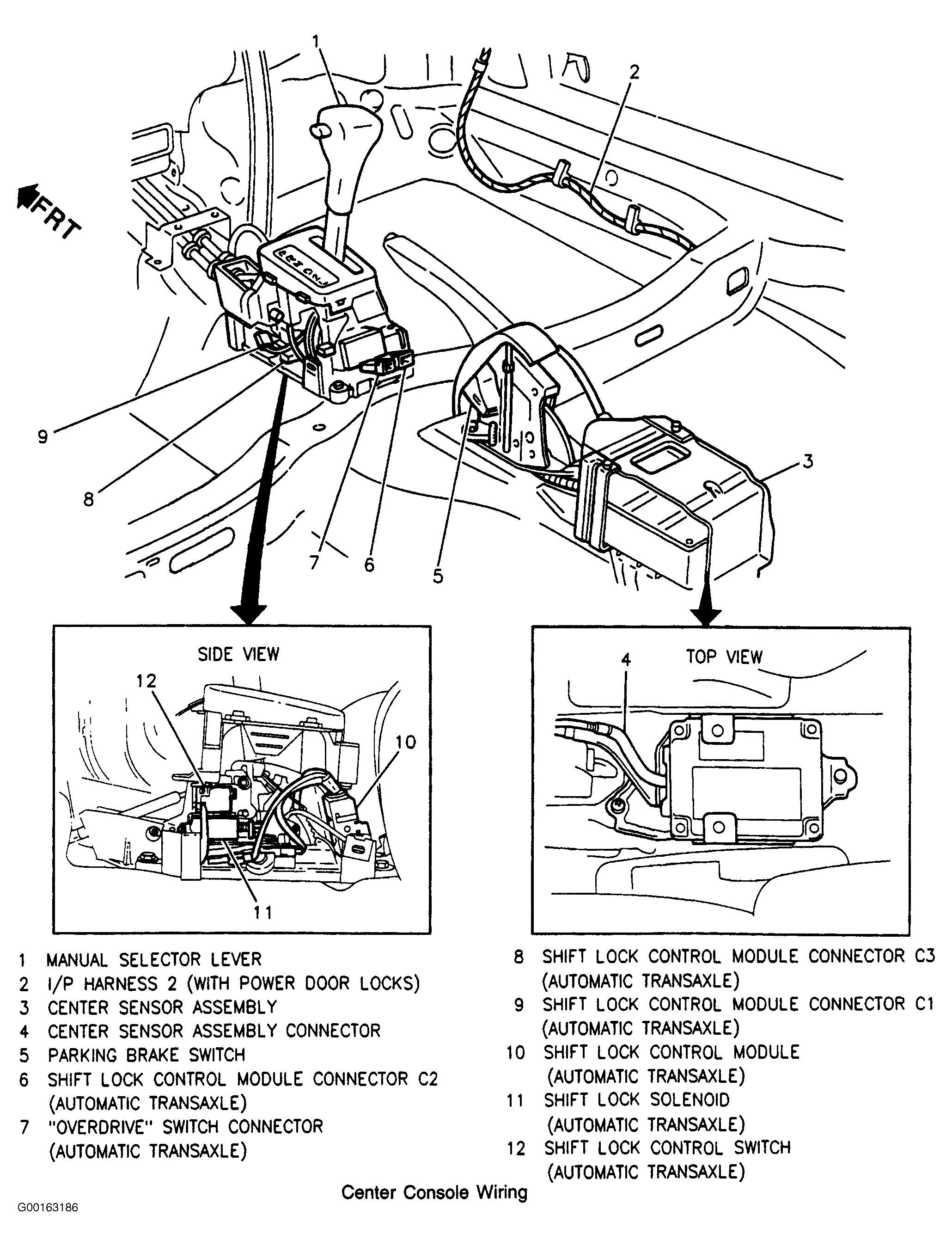

Fig 2: Locating Center Sensor Assembly
G00163186Courtesy of GENERAL MOTORS CORP.

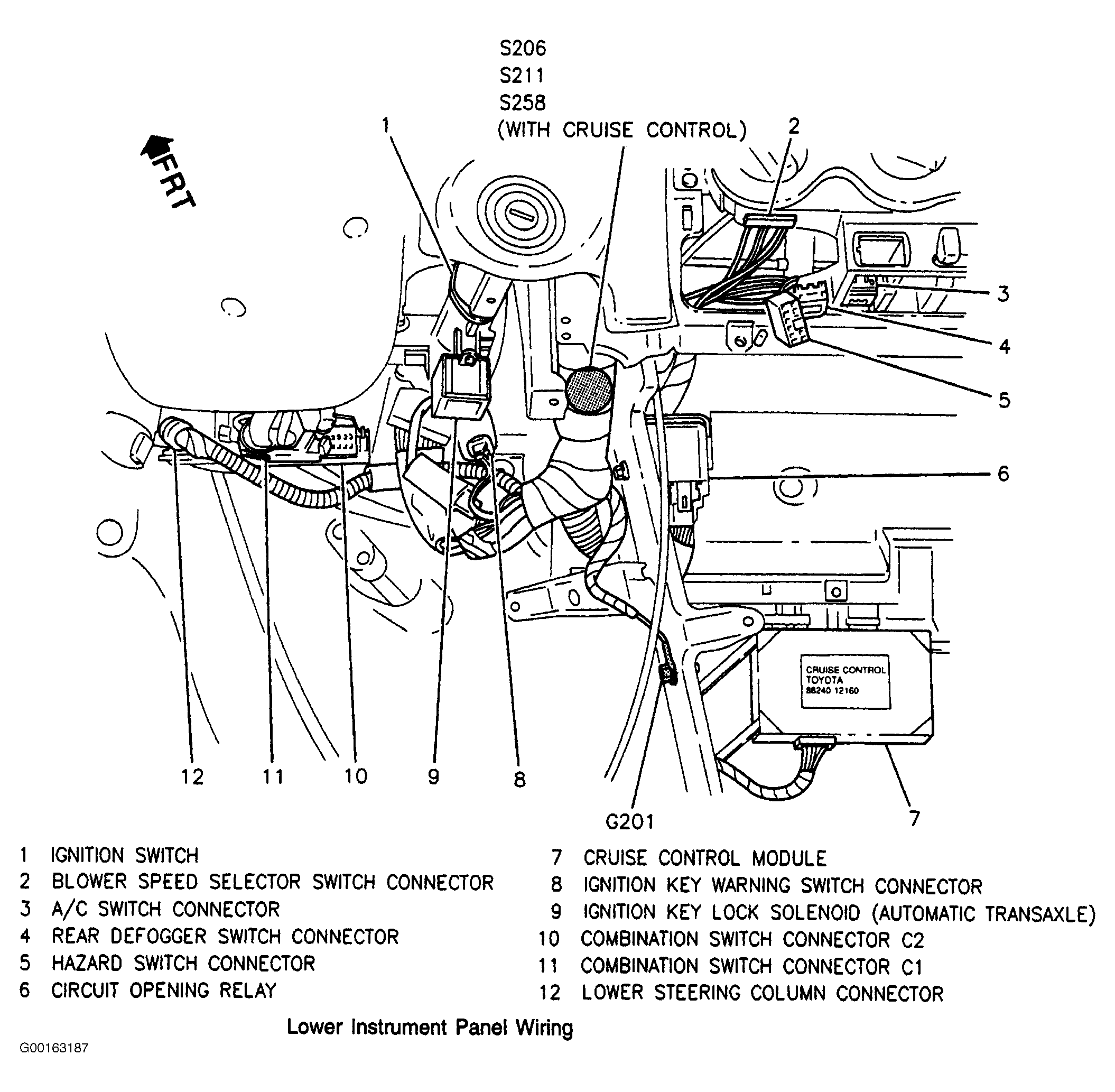

Fig 3: Locating Cruise Control Module & S206
G00163187Courtesy of GENERAL MOTORS CORP.

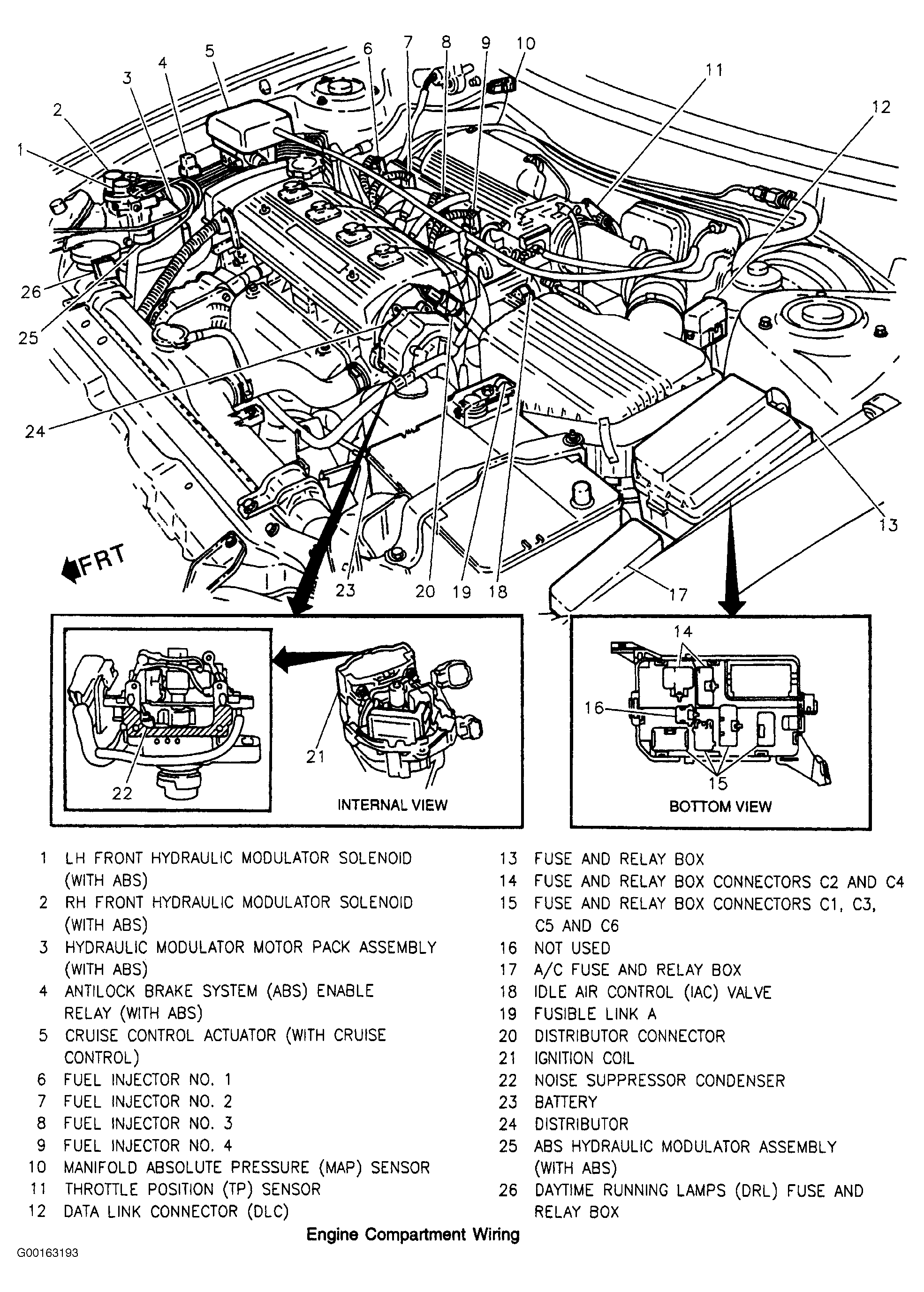

Fig 4: Locating DLC & Fuse & Relay Box
G00163193Courtesy of GENERAL MOTORS CORP.

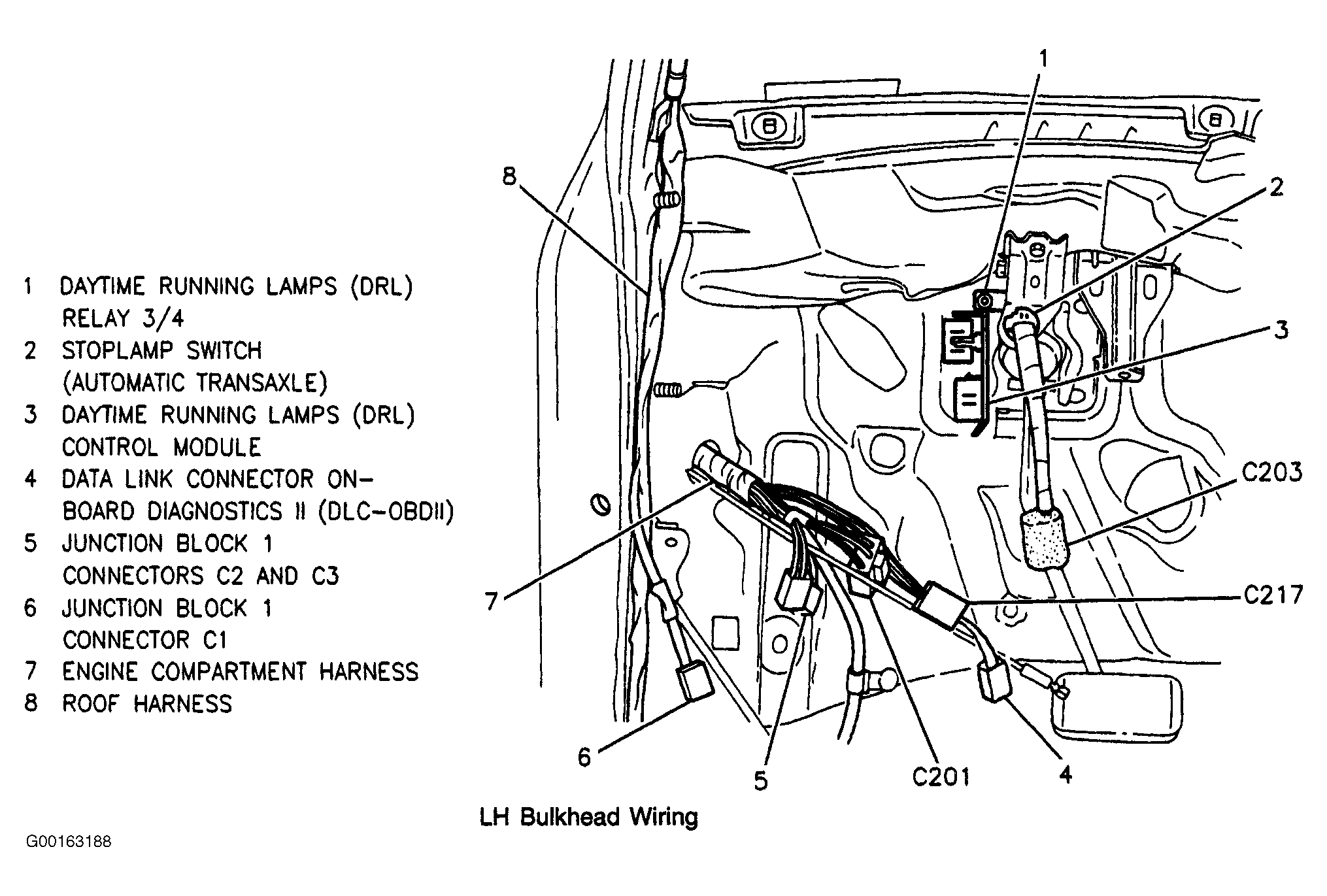

Fig 5: Locating DLC-OBD-II & C217
G00163188Courtesy of GENERAL MOTORS CORP.

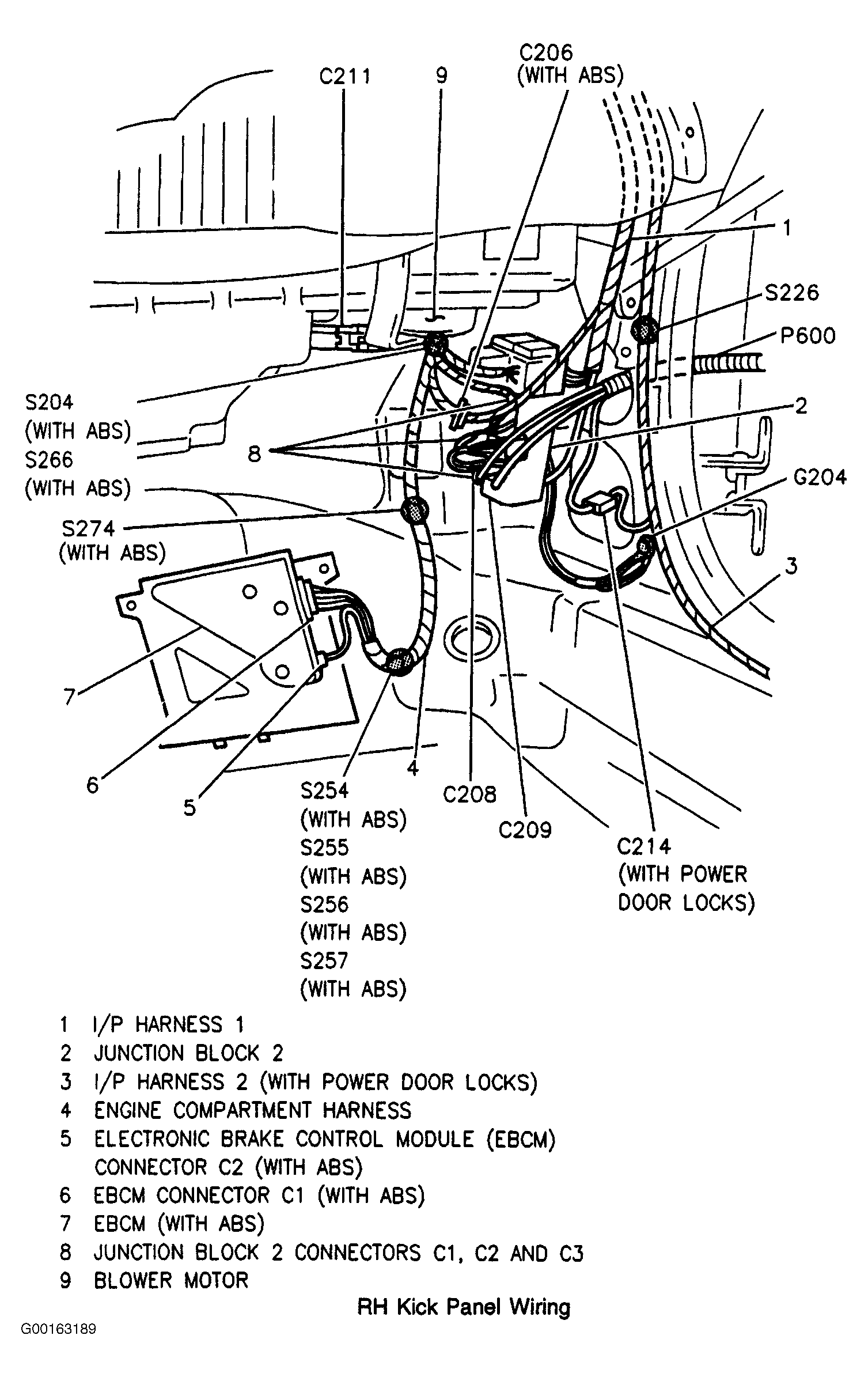

Fig 6: Locating EBCM & C206
G00163189Courtesy of GENERAL MOTORS CORP.

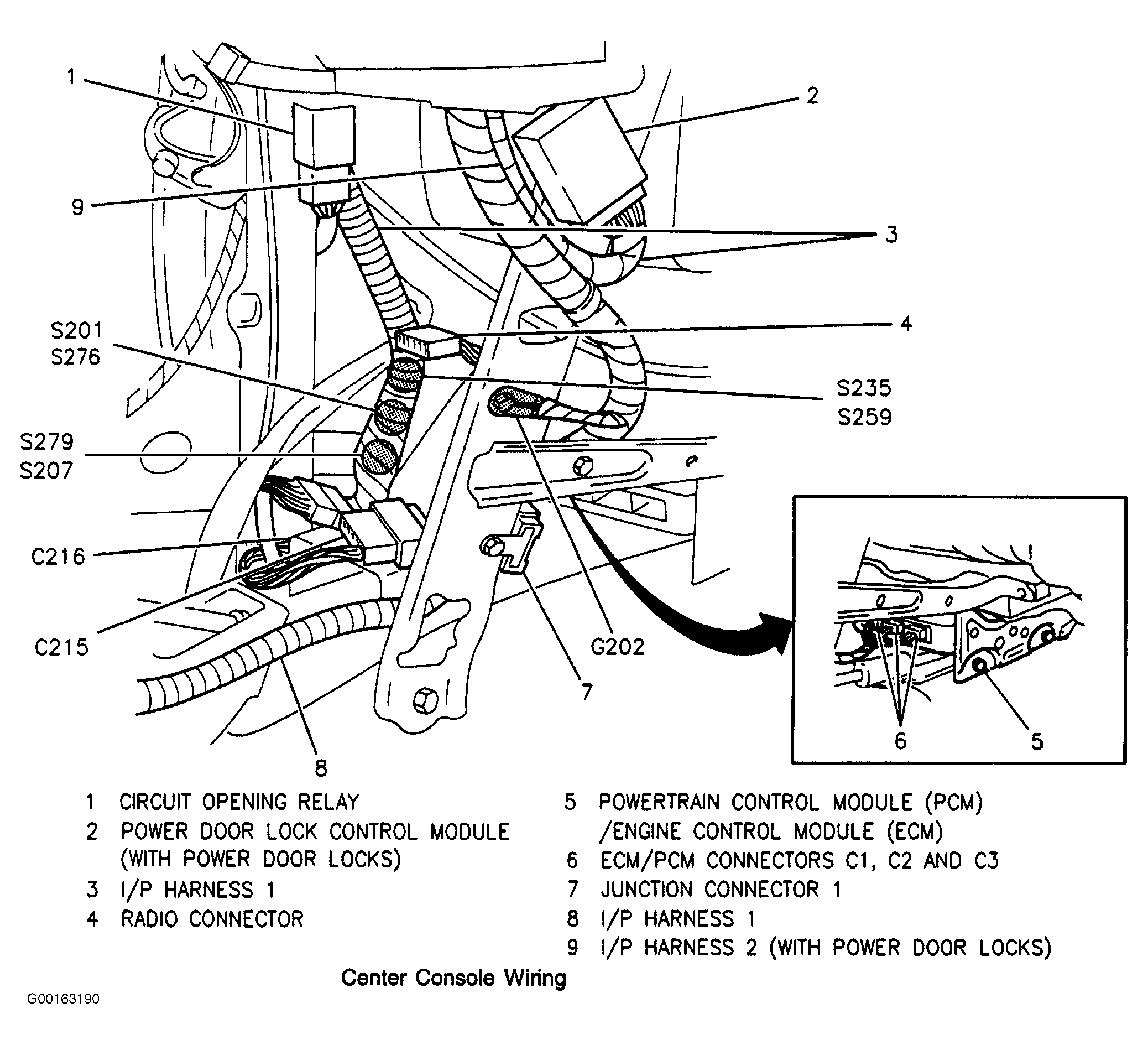

Fig 7: Locating ECM/PCM, Junction Connector 1, C215, C216, S207 & S276
G00163190Courtesy of GENERAL MOTORS CORP.

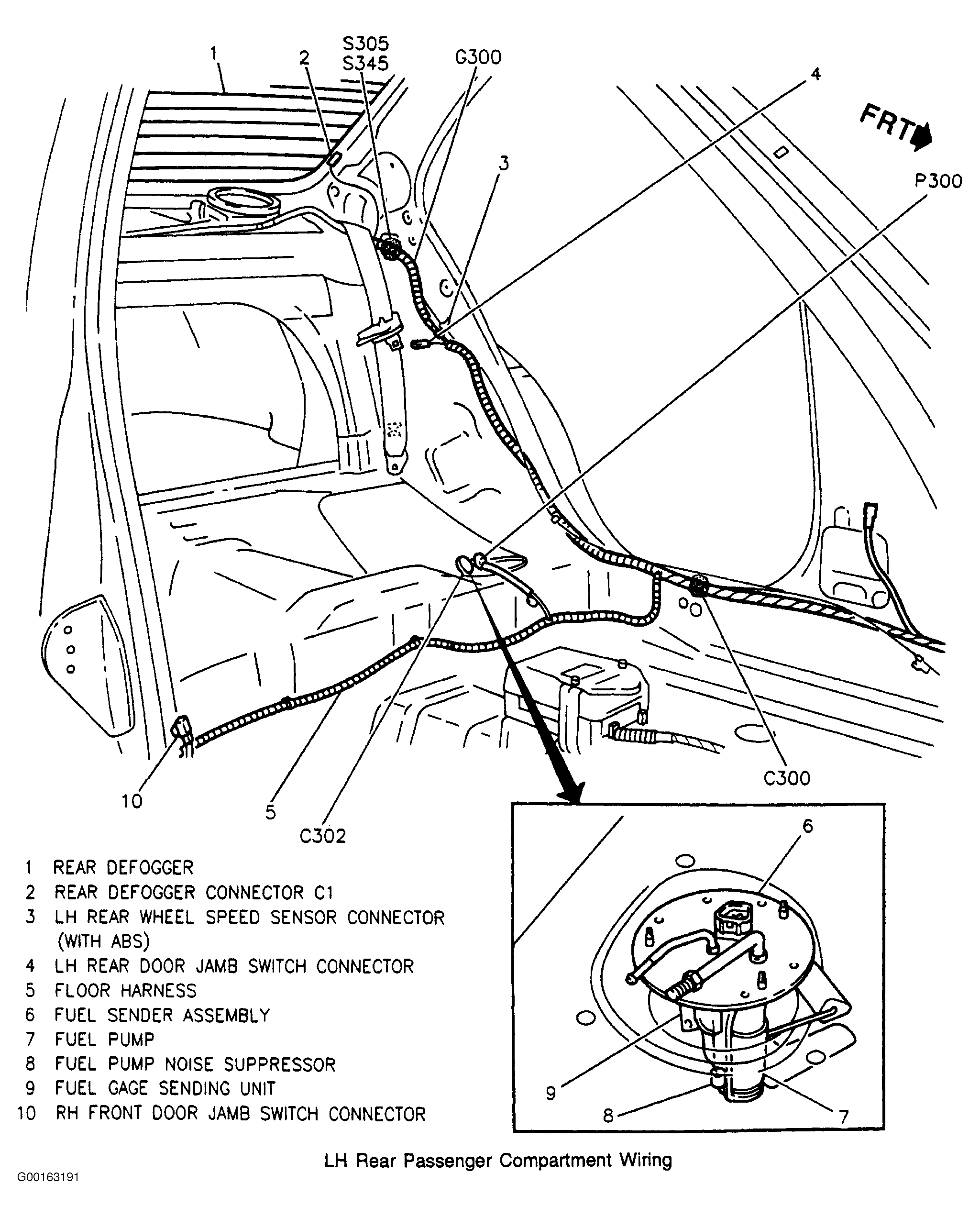

Fig 8: Locating Fuel Sender Assembly, C302 & G300
G00163191Courtesy of GENERAL MOTORS CORP.

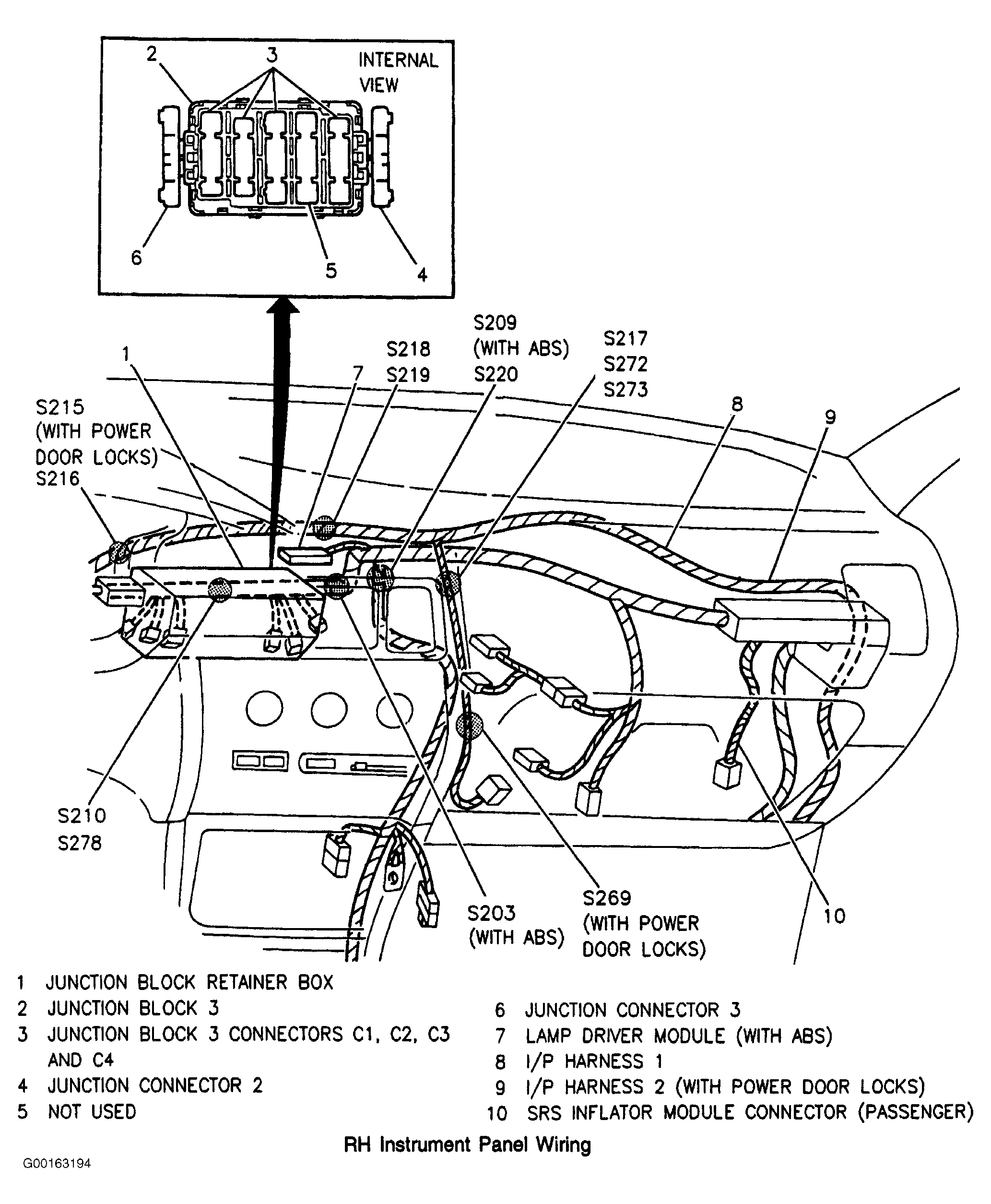

Fig 9: Locating Junction Block 3, Junction Connector 3 & S278
G00163194Courtesy of GENERAL MOTORS CORP.

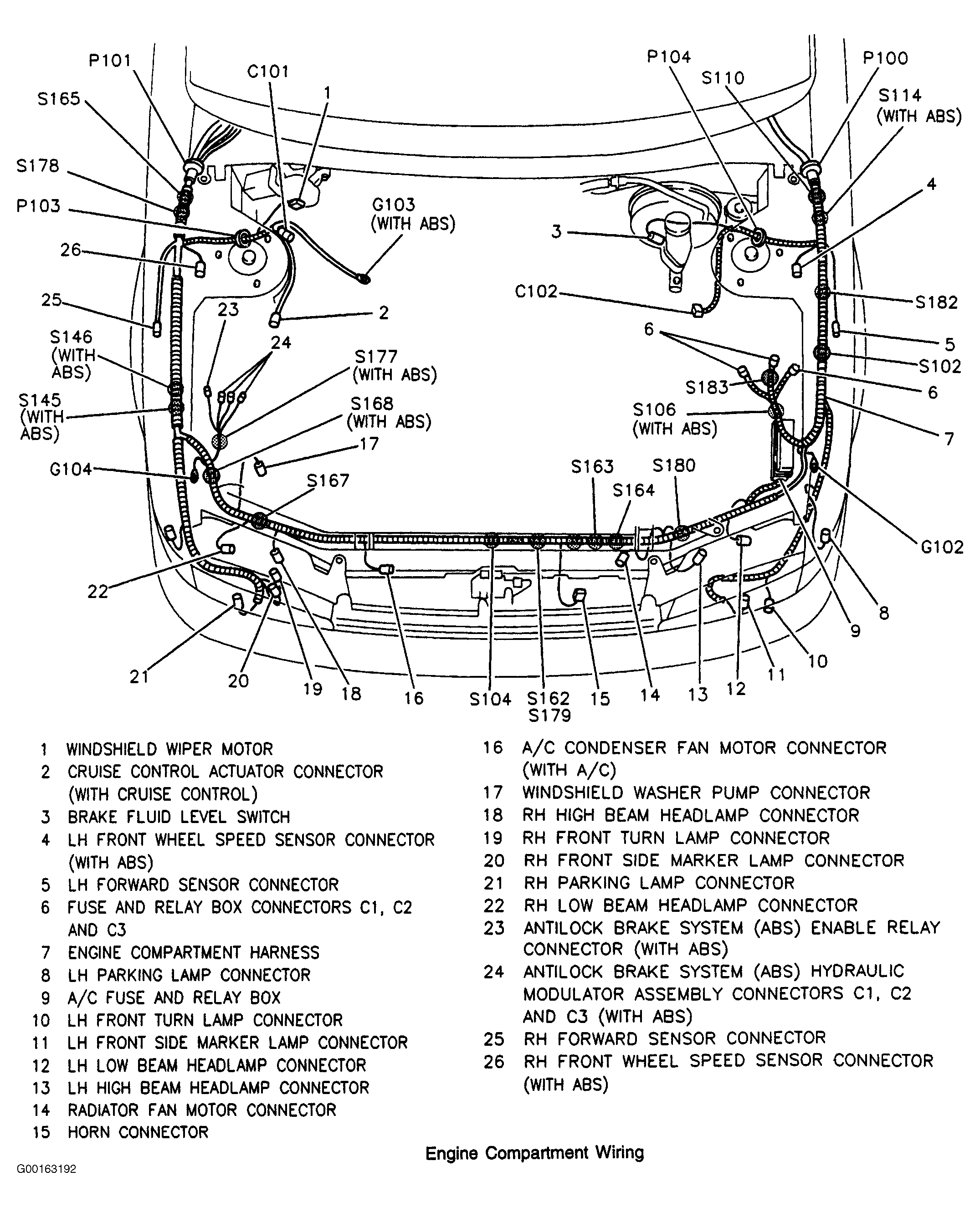

Fig 10: Locating C102, G102, P100 & P104
G00163192Courtesy of GENERAL MOTORS CORP.

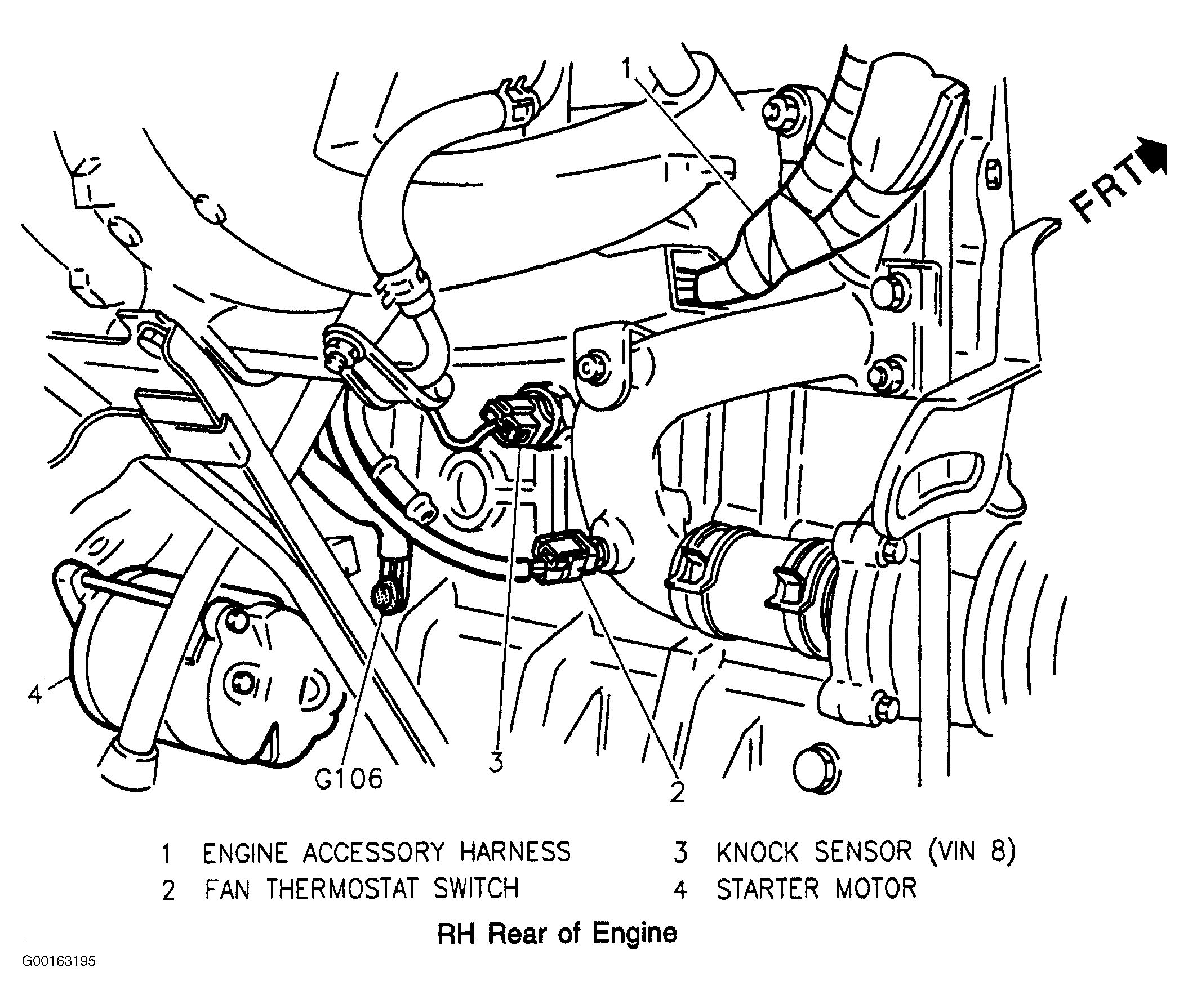

Fig 11: Locating G106
G00163195Courtesy of GENERAL MOTORS CORP.

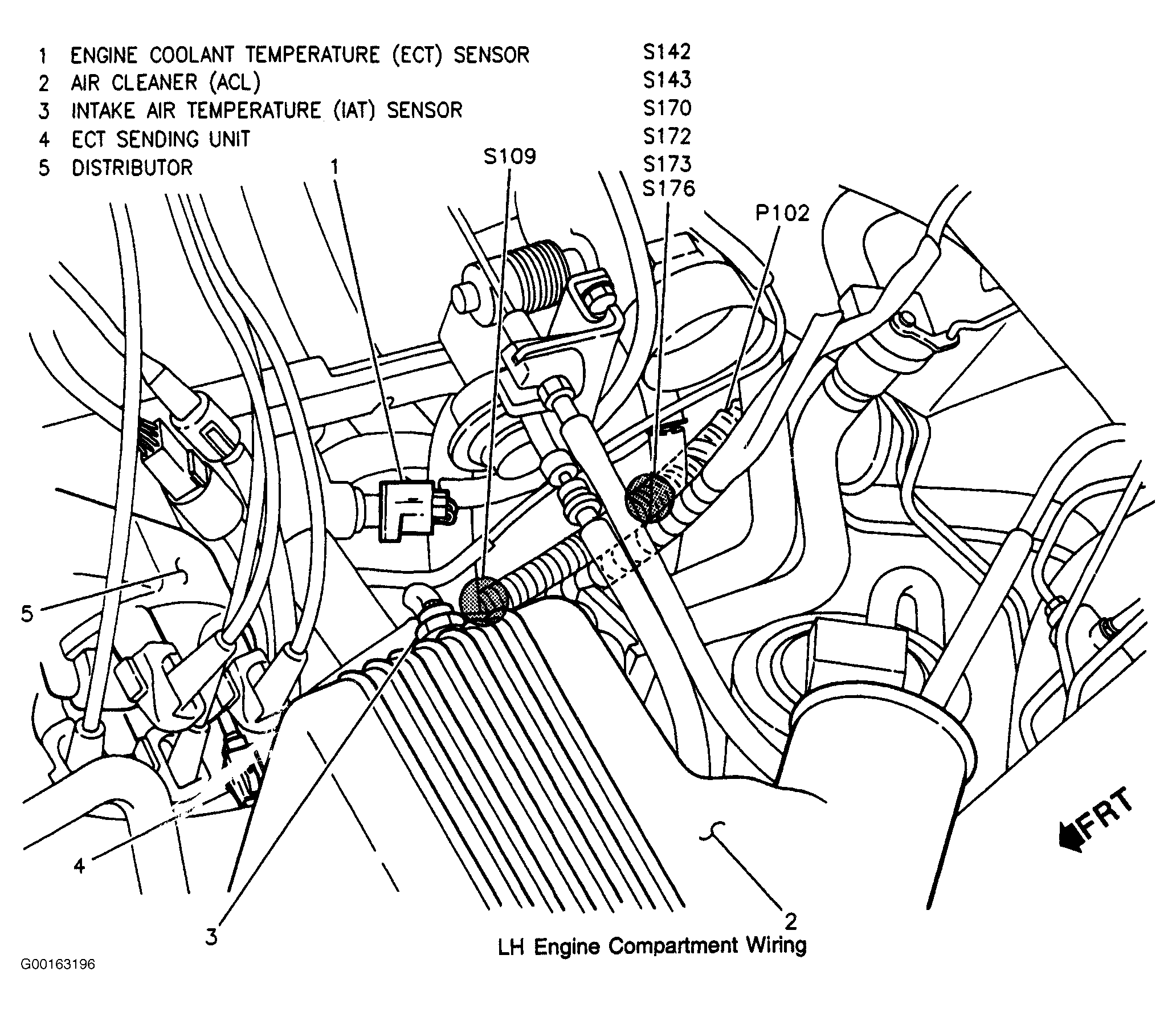

Fig 12: Locating P102, S170, S173 & S176
G00163196Courtesy of GENERAL MOTORS CORP.

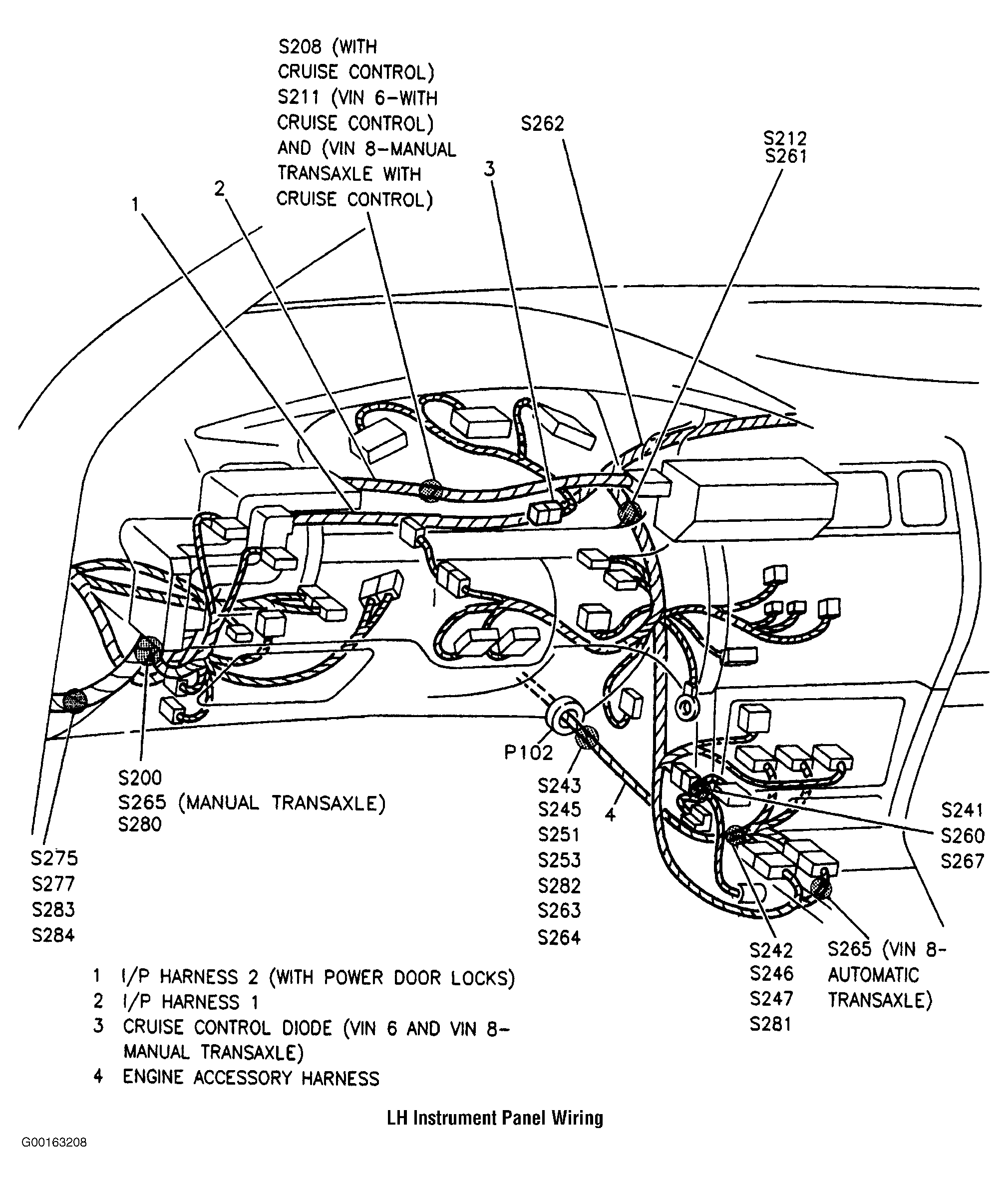

Fig 13: Locating S200, S208, S242, S243, S246 & S247
G00163208Courtesy of GENERAL MOTORS CORP.
