Component Locations
COMPONENT LOCATIONS
| Component | Location |
|---|---|

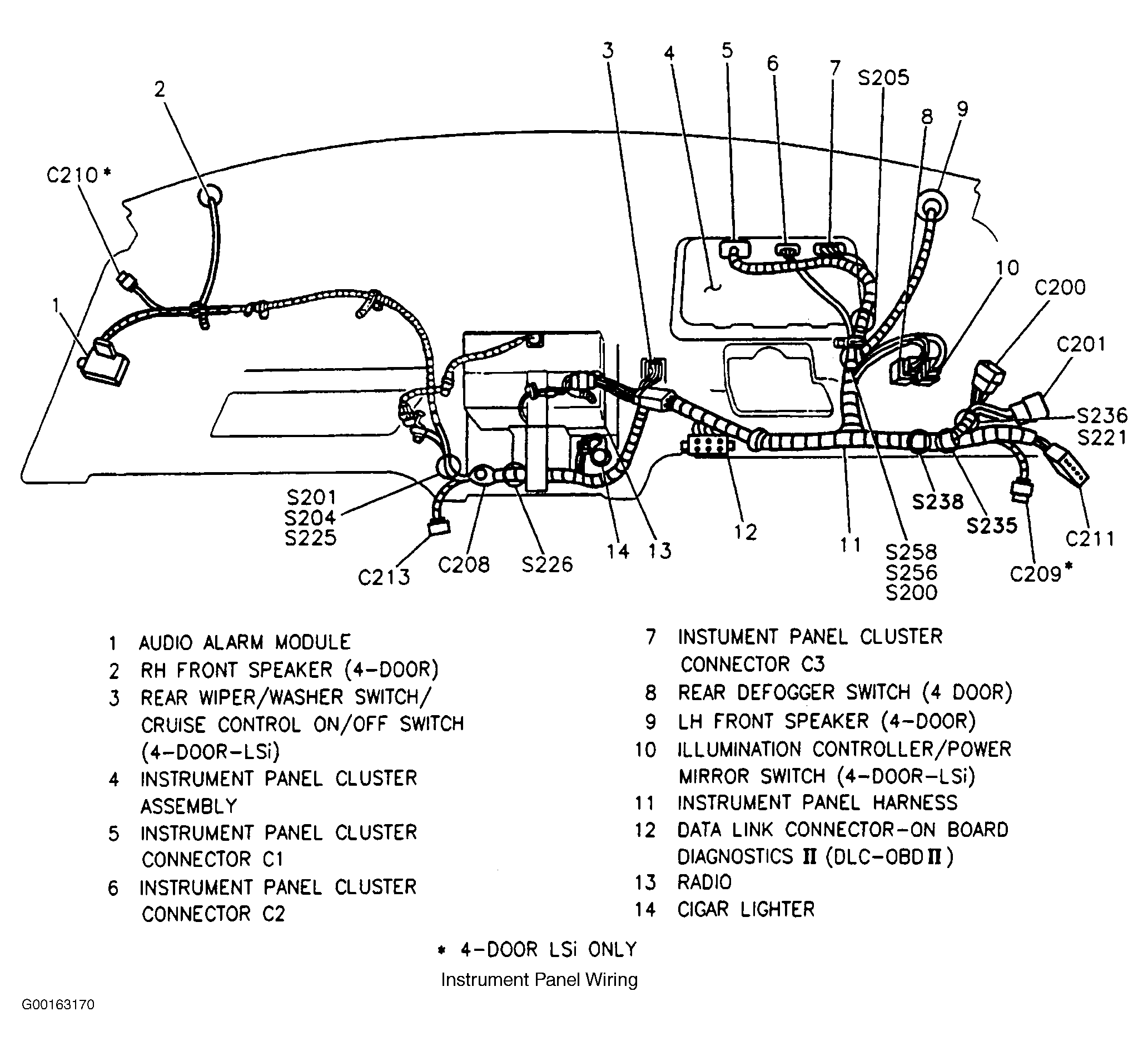

| Data Link Connector (DLC) | Below Driver Side Of Instrument Panel, Near Center Console. See Fig 1 |

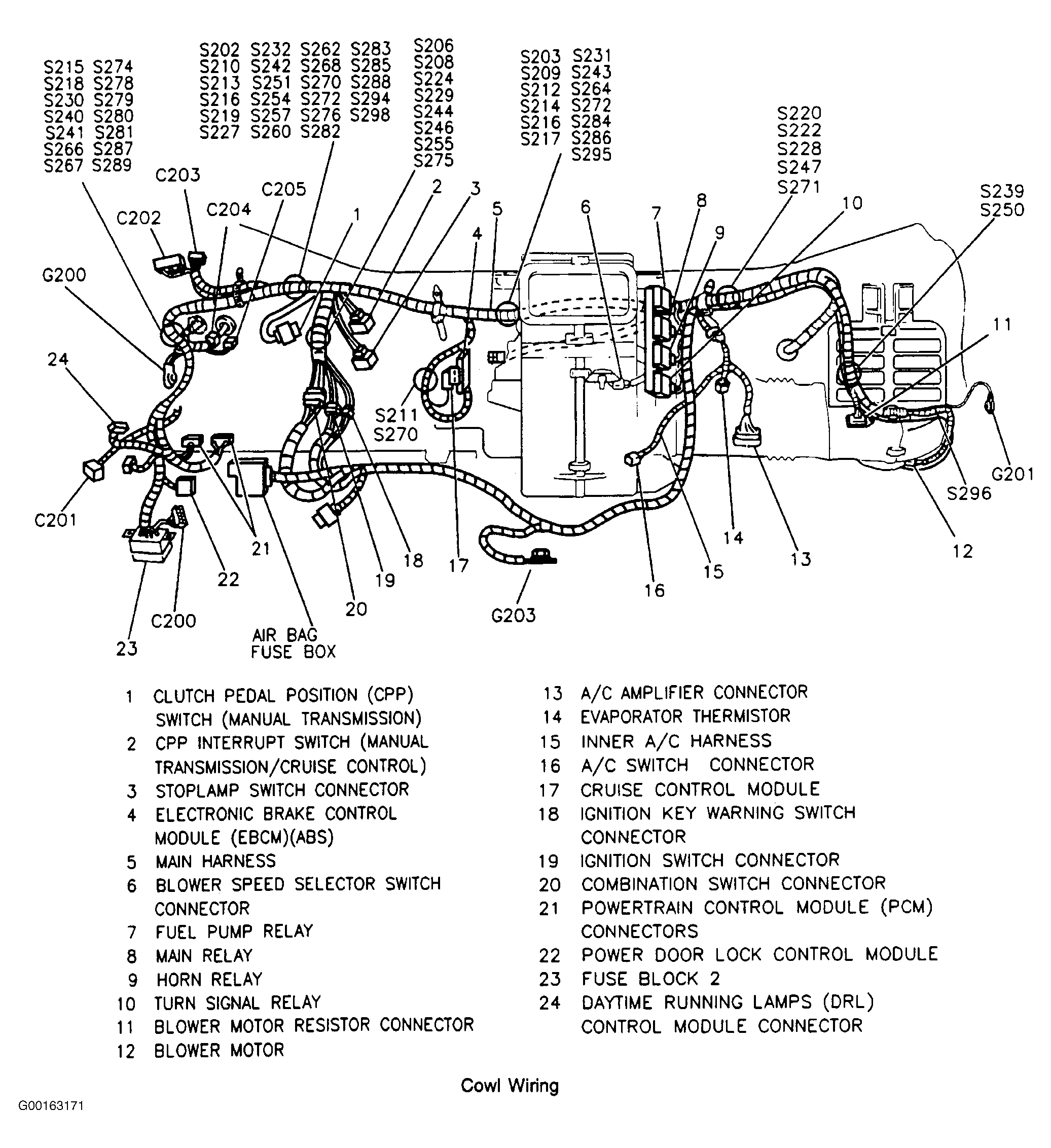

| Electronic Brake Control Module (EBCM) | Behind Driver Side Of Instrument Panel, Right Of Steering Column. See Fig 2 |
| Fuse Block 2 | Under Driver Side Of Instrument Panel. See Fig 2 |
| Inflatable Restraint Sensing & Diagnostic Module (SDM) | Under Center Console, Between Shift Lever & Parking Brake |
| Powertrain Control Module (PCM) | Under Driver Side Of Instrument Panel, Left Of Steering Column |
| Transmission Connectors | Main Harness To PCM, Behind Instrument Panel, Left Of Steering Column |
| C201 (16 Terminals) | Main Harness To Instrument Panel Harness, Near Fuse Block 2.See Fig 1 & Fig 2 |
| C208 (5 Terminals) | SDM Harness To Instrument Panel Harness, Behind Driver Side Of Instrument Panel, Right Of Steering Column. See Fig 1 |
| C216 (6 Terminals) | Main Harness To DLC Jumper Harness, Behind Driver Side Of Instrument Panel Near EBCM |

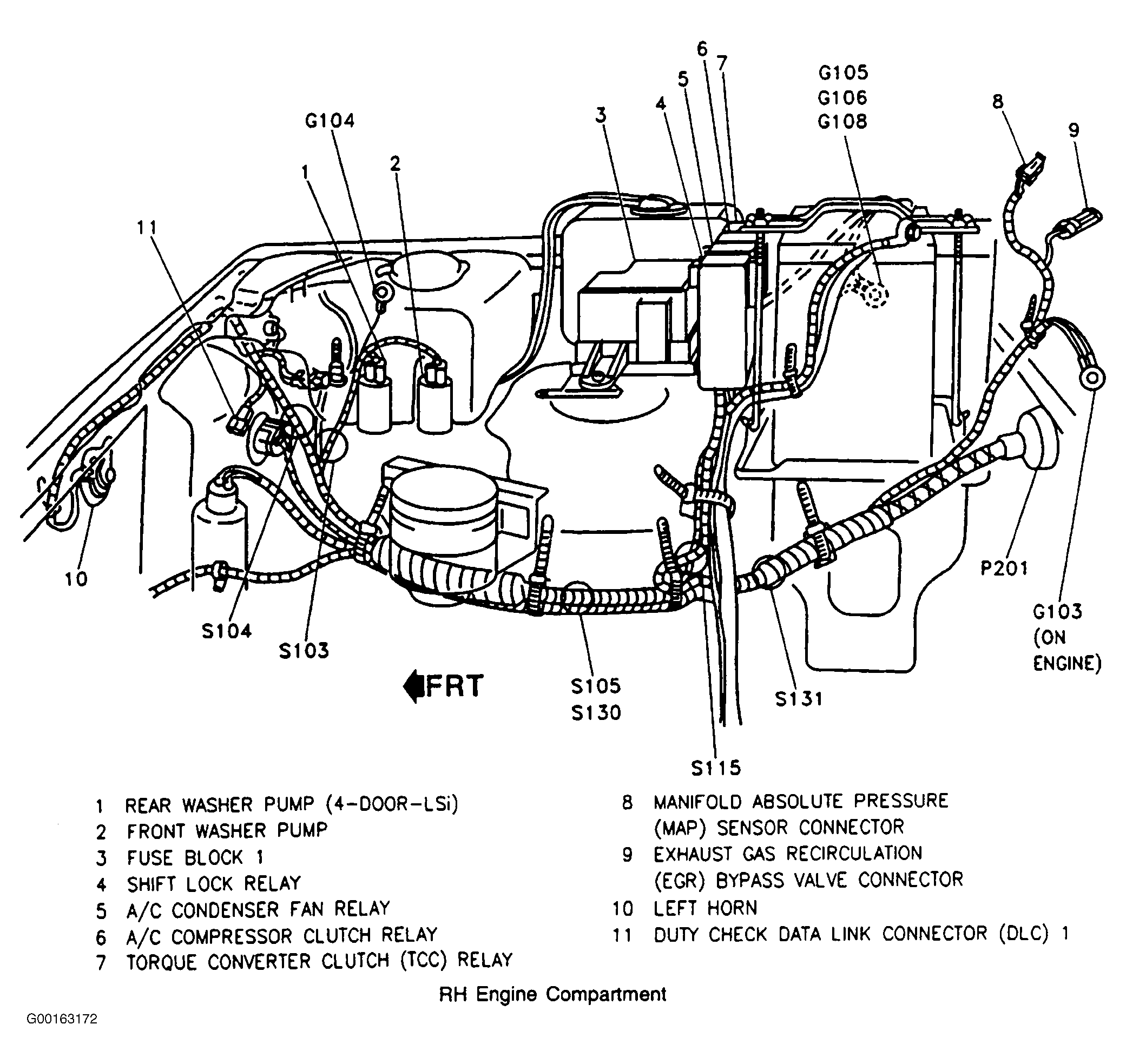

| G103 | Passenger Rear Of Engine Compartment, On Intake Manifold. See Fig 3 |
| G201 | Behind Passenger Side Of Instrument Panel, Near Blower Assembly. See Fig 2 |
| G202 | Behind Center Of Instrument Panel, On Bulkhead |
| P201 | Passenger Rear Of Engine Compartment, On Bulkhead. See Fig 3 |
| S131 | Main Harness, Near P201. See Fig 3 |
| S213 | Main Harness, Near Stoplight Switch Connector Breakout. See Fig 2 |
| S216 | Main Harness, Near Stoplight Switch Connector Breakout. See Fig 2 |
| S220 | Main Harness, Near Blower Speed Selector Switch Connector Breakout. See Fig 2 |
| S222 | Main Harness, Near Blower Speed Selector Switch Connector Breakout. See Fig 2 |
| S275 | Main Harness, Near Ignition Switch Connector Breakout. See Fig 2 |
| S276 | Main Harness, Near G200 Breakout. See Fig 2 |
| S286 | Main Harness, Near C216 Breakout. See Fig 2 |
| S296 | Main Harness, Near Stoplight Switch Connector Breakout. See Fig 2 |
| S297 | Main Harness, Near C216 Breakout |
