Component Locations
WARNING: This page does not describe the selected car, but rather 6 other vehicles, including the 2004 Honda Odyssey, 2003 Honda Odyssey, 2002 Honda Odyssey, 2001 Honda Odyssey, and 2000 Honda Odyssey. However, it is still accessible from the selected car via links, so may be relevant.

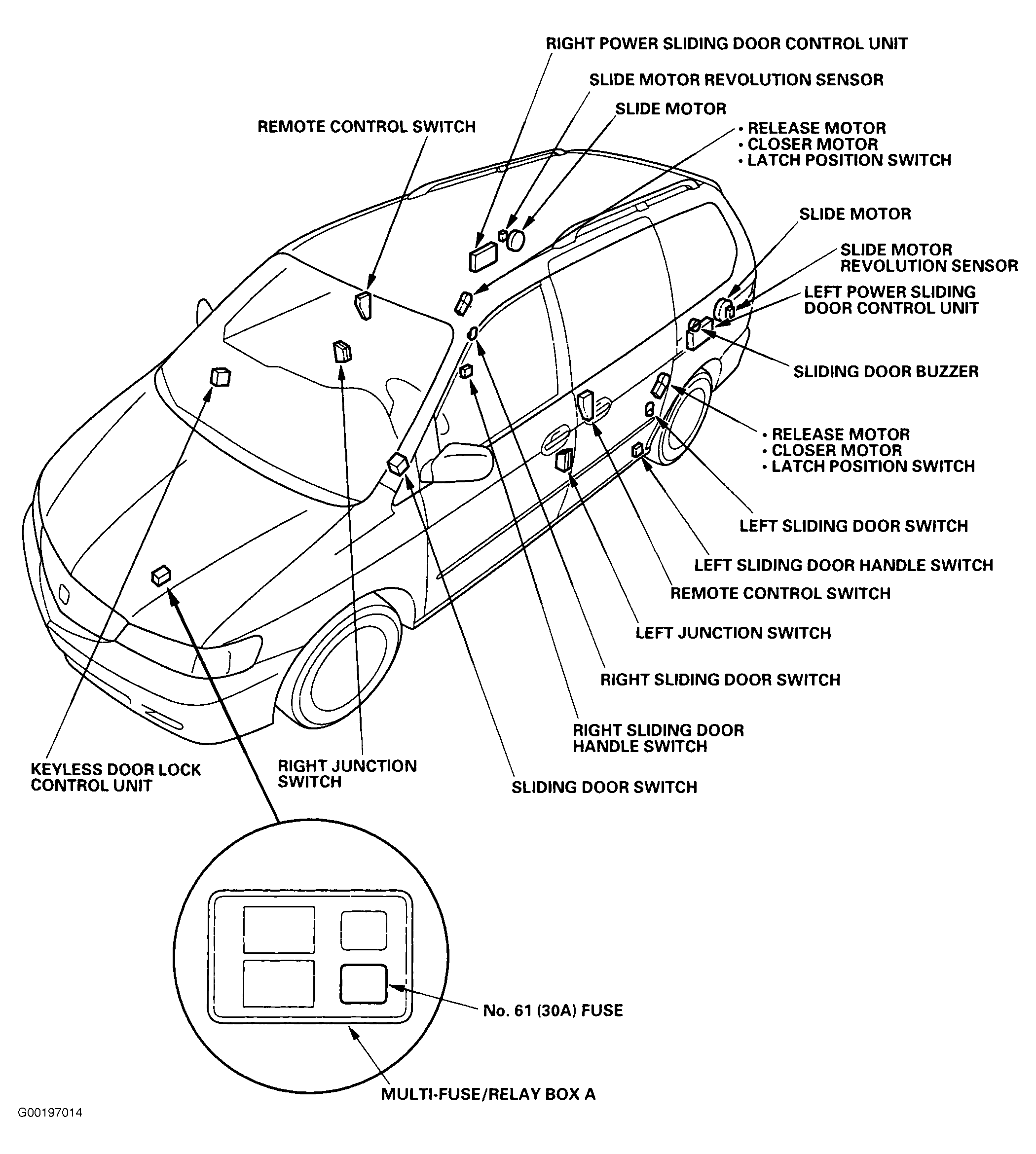

COMPONENT LOCATIONS
| Component | Location | |||
|---|---|---|---|---|

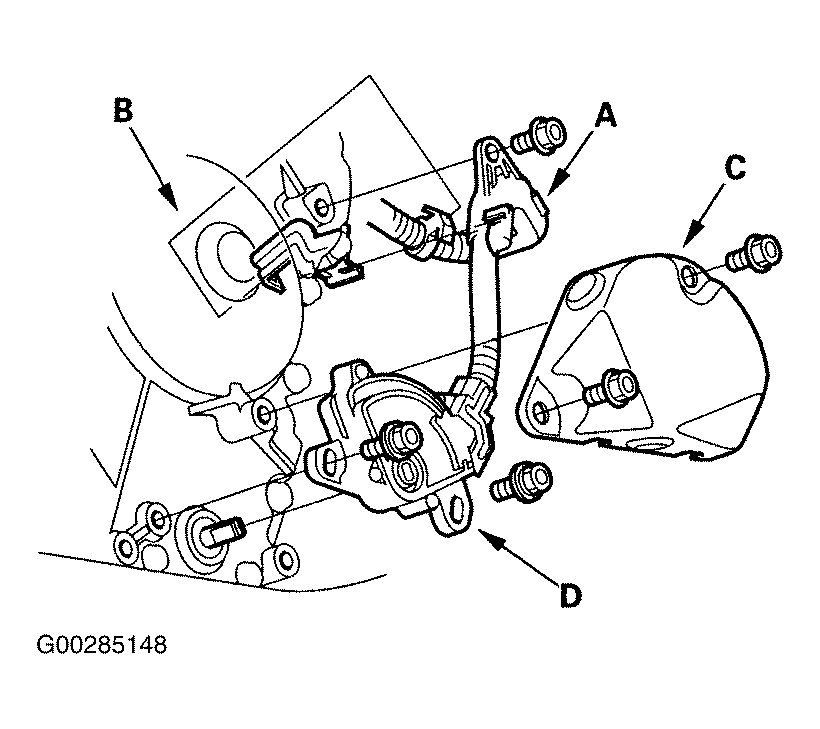

| A/T Gear Position Switch | (1) On End Of Transaxle, Connected To Shift Cable | |||
| Driver's Underdash Fuse/Relay Box | Below Left End Of Instrument Panel | |||
| Grounds | ||||
| G101 | Below Thermostat Housing | |||
| G501 | Behind Driver's Kick Panel | |||
| G551 | Left Center Pillar Near Seat Belt Tensioner. | |||
| G552 | Behind Left Rear Side Trim Panel, Near Left Rear Power Quarter Window Motor. | |||
| G581 | Located On Right Center Pillar, Near Seat Belt Tensioner. | |||
| G582 | Behind Right Rear Side Trim Panel, Near Right Rear Power Quarter Window Motor. | |||
| Junction Switch (Left Or Right) | At Sliding Door Striker Plate (Left Or Right) | |||
| Keyless Receiver Unit | Behind Right End Of Instrument Panel | |||
| Multi-Fuse/Relay Box | Left Front Of Engine Compartment | |||
| Passenger's Underdash Fuse/Relay Box | Behind Passenger's Kick Panel | |||
| Power Sliding Door Control Unit (Left Or Right) | Behind Rear Side Trim Panel (Left Or Right) | |||
| Power Sliding Door Switch Assembly | On Left Side Of Instrument Panel | |||
| Powertrain Control Module | Behind Heater Lower Cover, Driver's Side | |||
| Remote Control Switch/Release Motor (Left Or Right) | At Sliding Door Striker Plate | |||
| Slide Motor (Left Or Right) | Behind Rear Side Trim Panel (Left Or Right) | |||
| Slide Motor Revolution Sensor (Left Or Right) | Behind Rear Side Trim Panel (Left Or Right) | |||
| Sliding Door Buzzer | Behind Left Rear Side Trim Panel | |||
| Sliding Door Handle Switch (Left Or Right) | Behind Rear Side Trim Panel (Left Or Right) | |||
| Sliding Door Latch (Left Or Right) | In Rear Part Of Sliding Door (Left Or Right) | |||
| Sliding Door Switch (Left Or Right) | Near Sliding Door Striker (Left Or Right) | |||
|
||||
