Circuit Diagram - PCM A/T Control System - Five-position Transmission
Circuit Diagram - PCM A/T Control System - Five-position Transmission

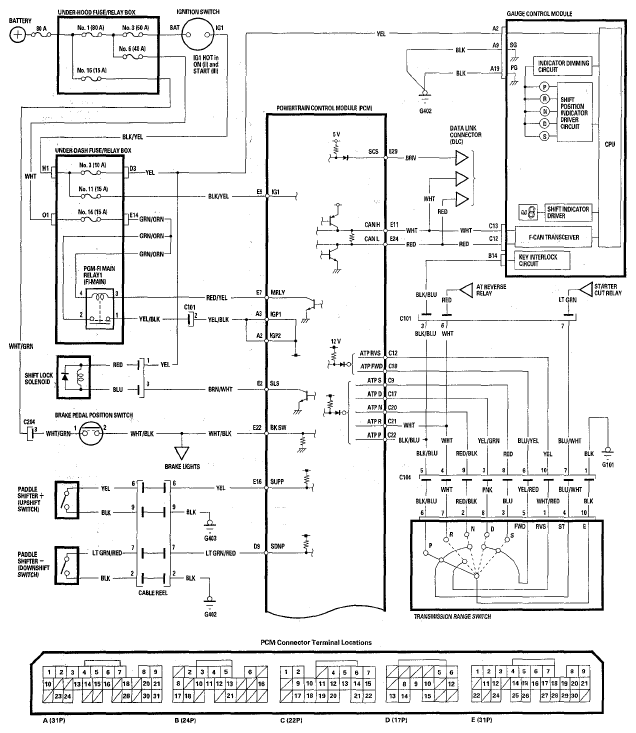

Fig 1: PCM A/T Control System - Five-Position Transmission - Circuit Diagram (1 Of 2)

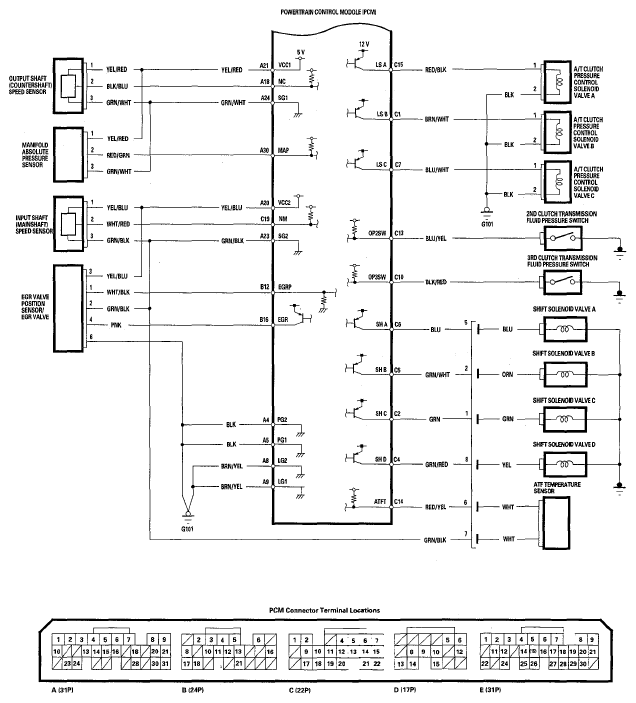

Fig 2: PCM A/T Control System - Five-Position Transmission - Circuit Diagram (2 Of 2)
