PCM Circuit Diagram ('07 model)

Fig 1: PCM Circuit Diagram - '07 Model (1 Of 14)
G06680593Courtesy of AMERICAN HONDA MOTOR CO., INC.

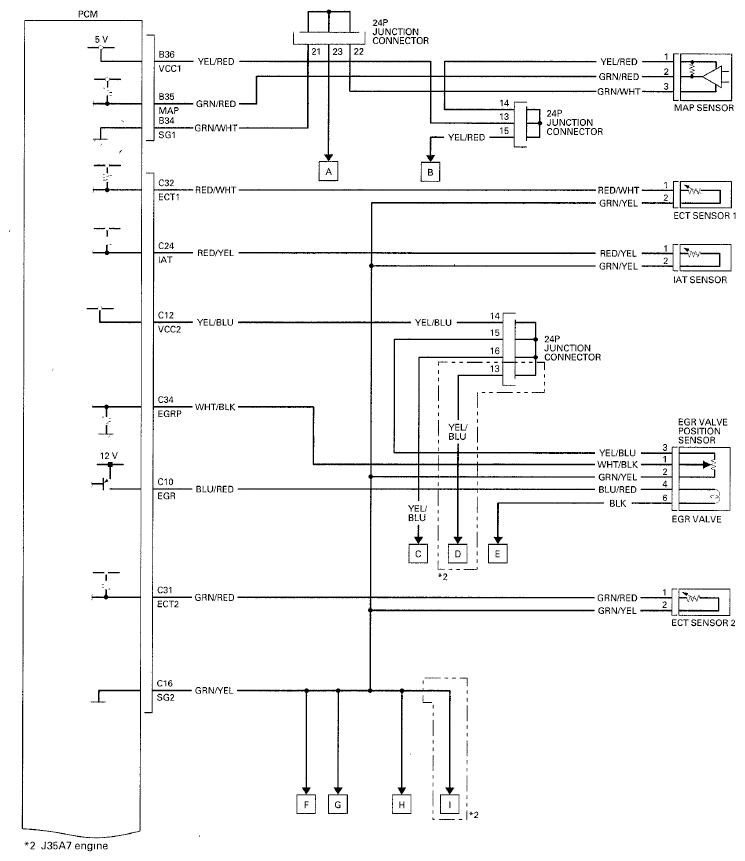

Fig 2: PCM Circuit Diagram - '07 Model (2 Of 14)
G06680594Courtesy of AMERICAN HONDA MOTOR CO., INC.

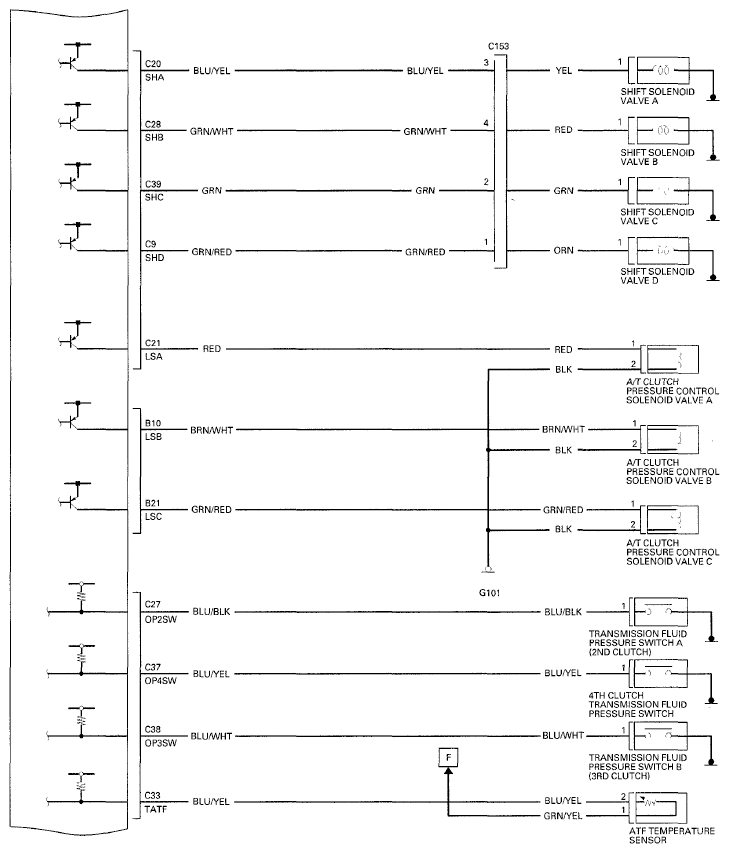

Fig 3: PCM Circuit Diagram - '07 Model (3 Of 14)
G06680595Courtesy of AMERICAN HONDA MOTOR CO., INC.

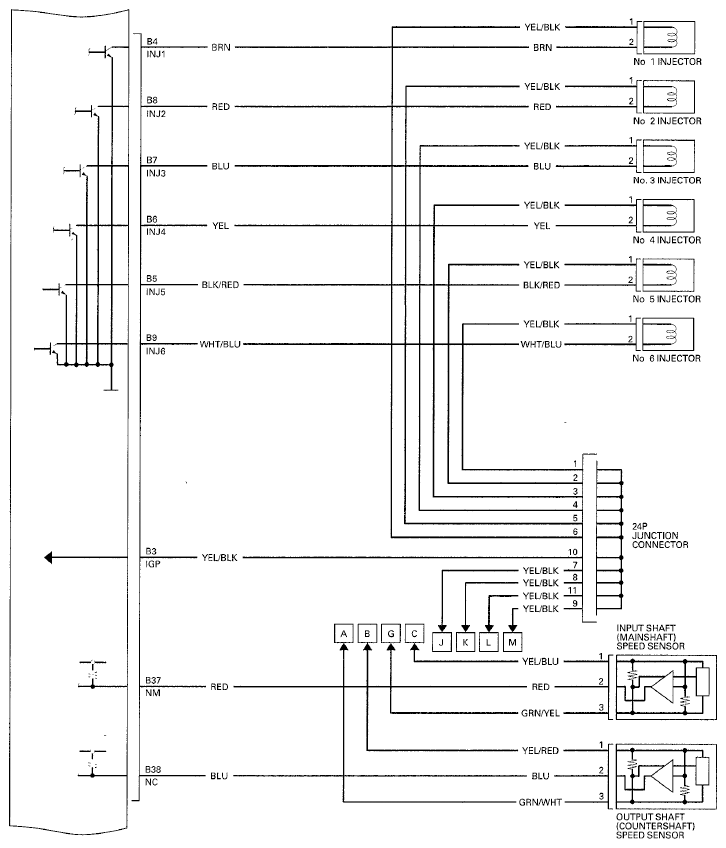

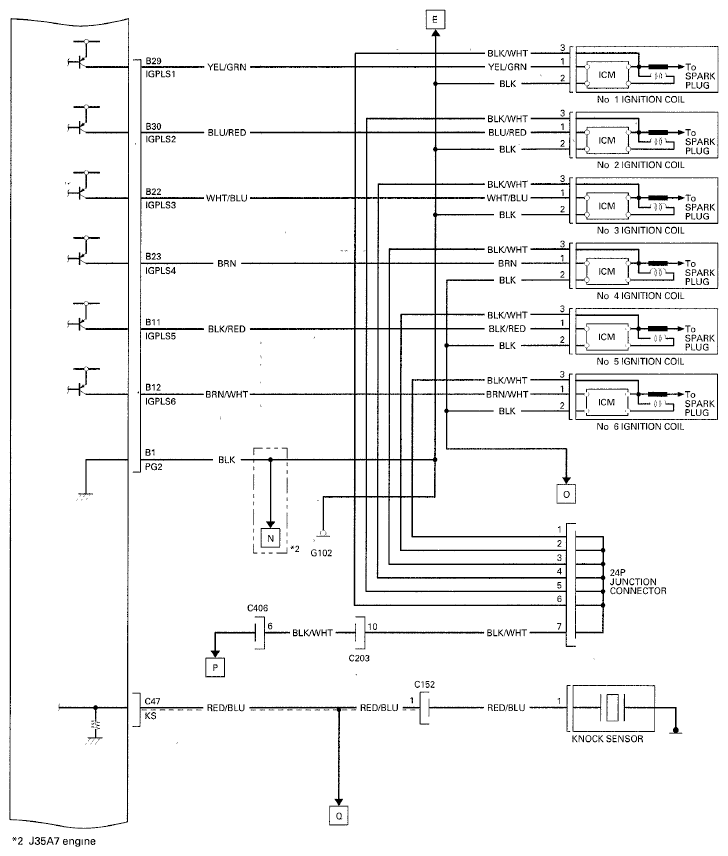

Fig 4: PCM Circuit Diagram - '07 Model (4 Of 14)
G06680596Courtesy of AMERICAN HONDA MOTOR CO., INC.
Fig 5: PCM Circuit Diagram - '07 Model (5 Of 14)

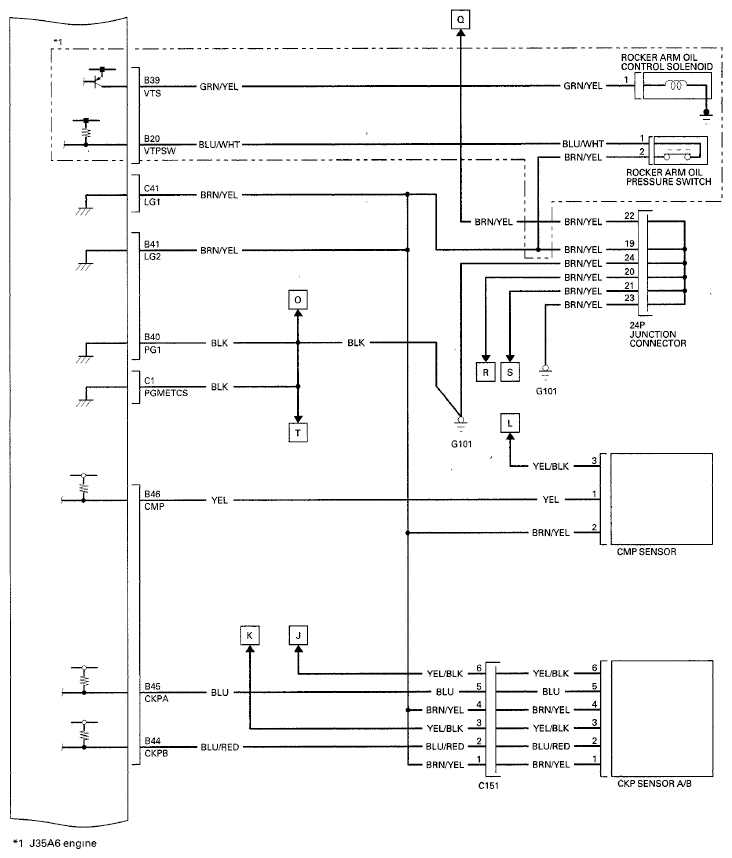

G06680597Courtesy of AMERICAN HONDA MOTOR CO., INC.

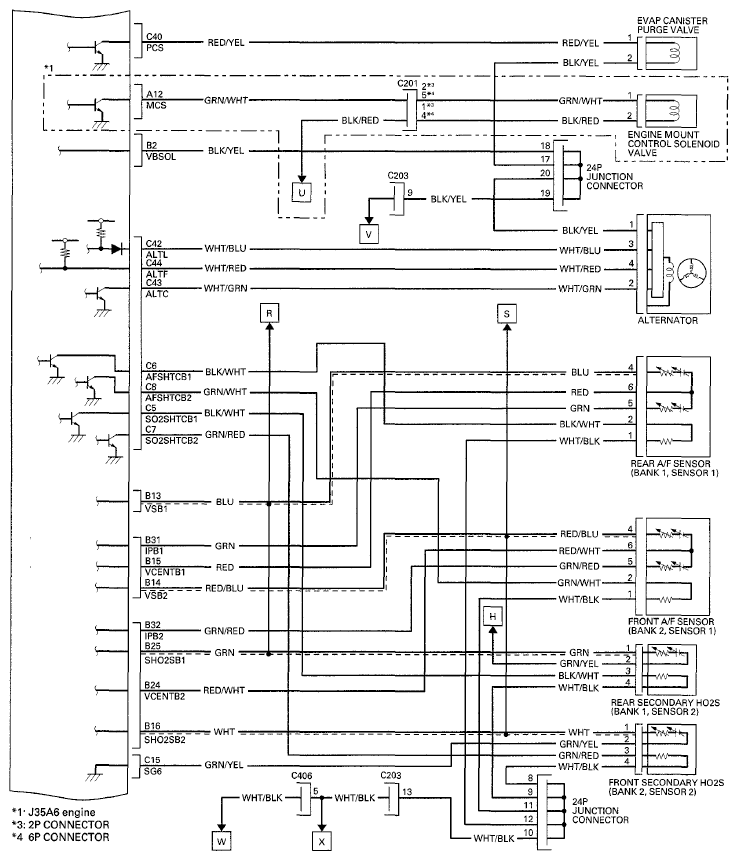

Fig 6: PCM Circuit Diagram - '07 Model (6 Of 14)
G06680598Courtesy of AMERICAN HONDA MOTOR CO., INC.
Fig 7: PCM Circuit Diagram - '07 Model (7 Of 14)

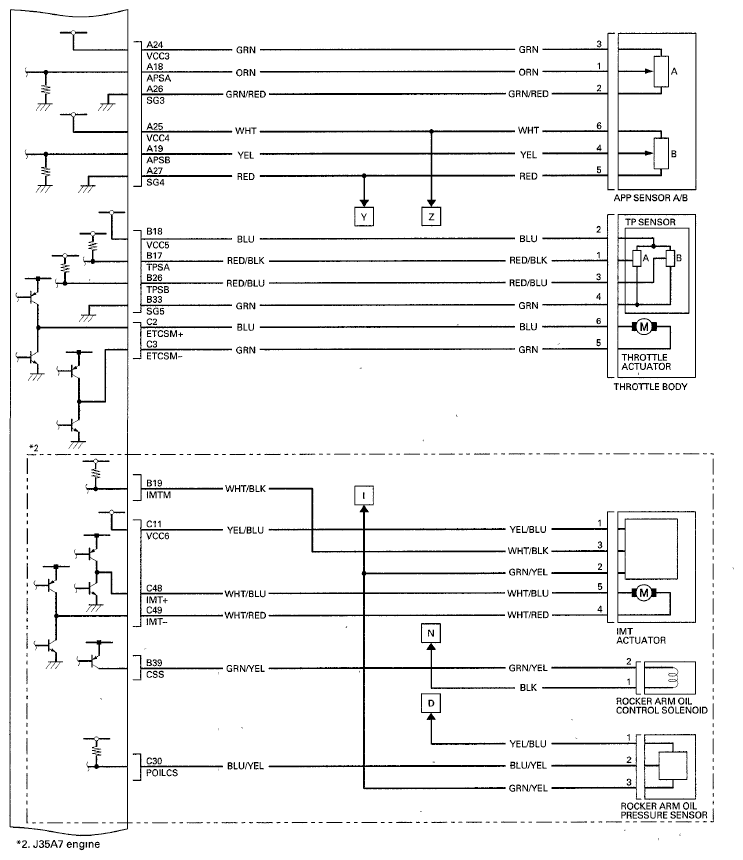

G06680599Courtesy of AMERICAN HONDA MOTOR CO., INC.

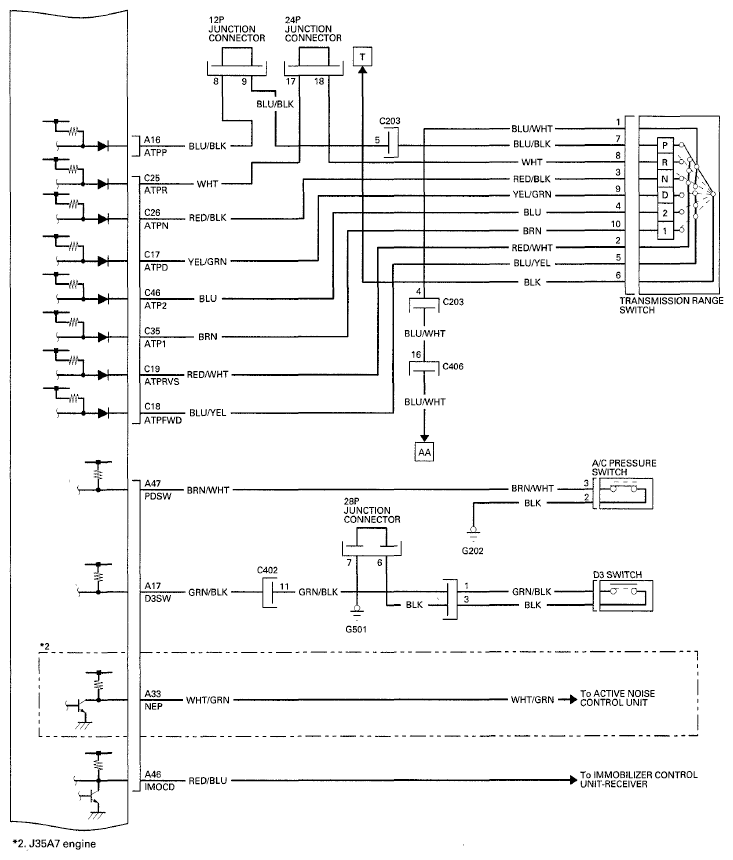

Fig 8: PCM Circuit Diagram - '07 Model (8 Of 14)
G06680600Courtesy of AMERICAN HONDA MOTOR CO., INC.

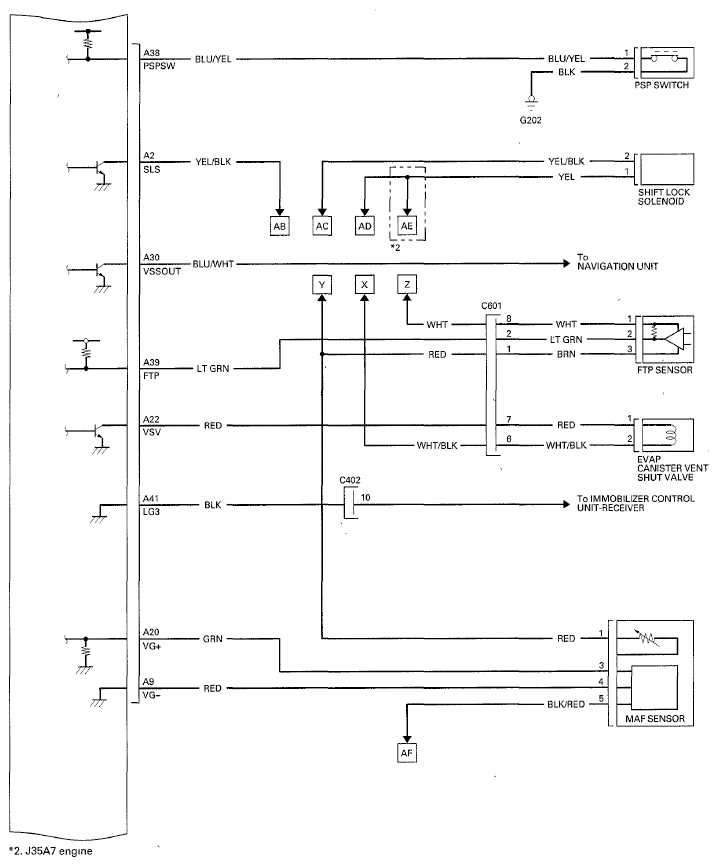

Fig 9: PCM Circuit Diagram - '07 Model (9 Of 14)
G06680601Courtesy of AMERICAN HONDA MOTOR CO., INC.
Fig 10: PCM Circuit Diagram - '07 Model (10 Of 14)

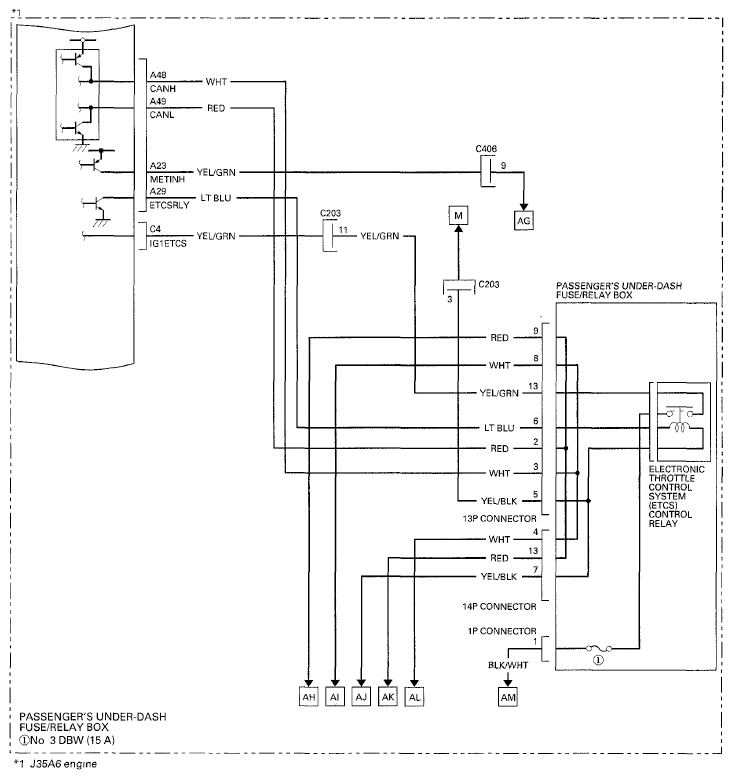

G06680602Courtesy of AMERICAN HONDA MOTOR CO., INC.

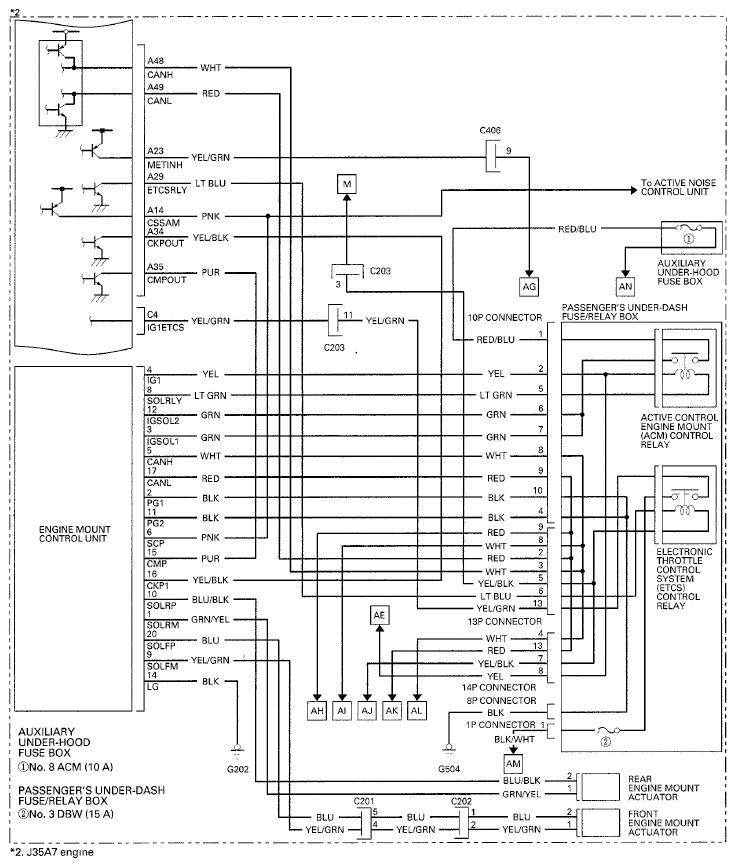

Fig 11: PCM Circuit Diagram - '07 Model (11 Of 14)
G06680603Courtesy of AMERICAN HONDA MOTOR CO., INC.
Fig 12: PCM Circuit Diagram - '07 Model (12 Of 14)

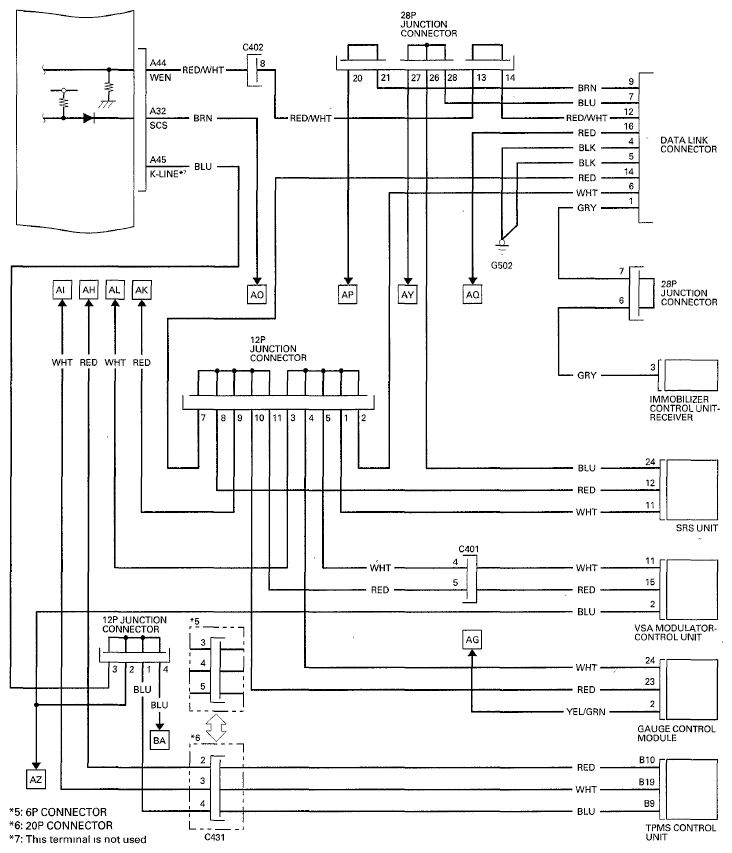

G06680604Courtesy of AMERICAN HONDA MOTOR CO., INC.
Fig 13: PCM Circuit Diagram - '07 Model (13 Of 14)

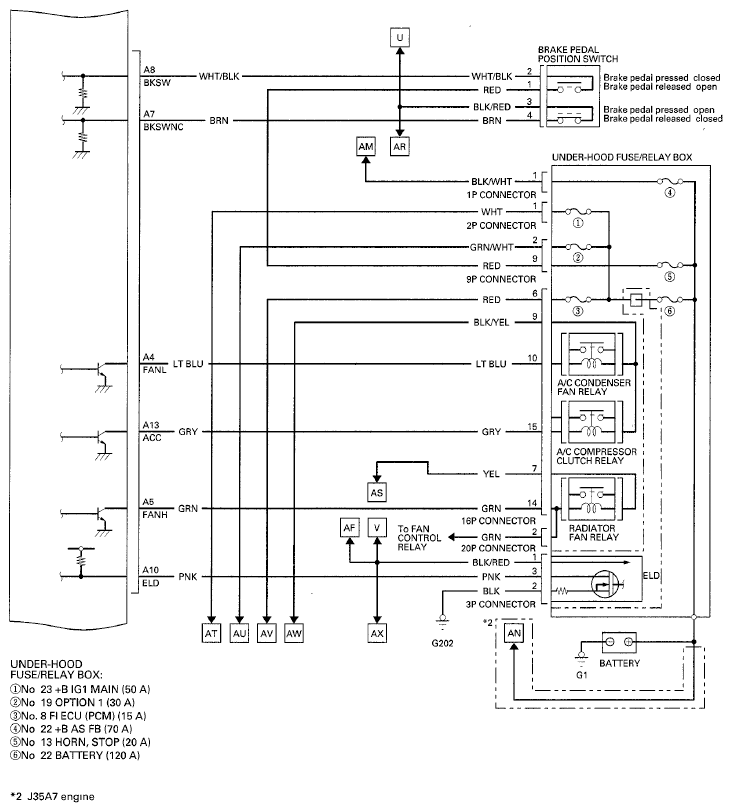

G06680605Courtesy of AMERICAN HONDA MOTOR CO., INC.

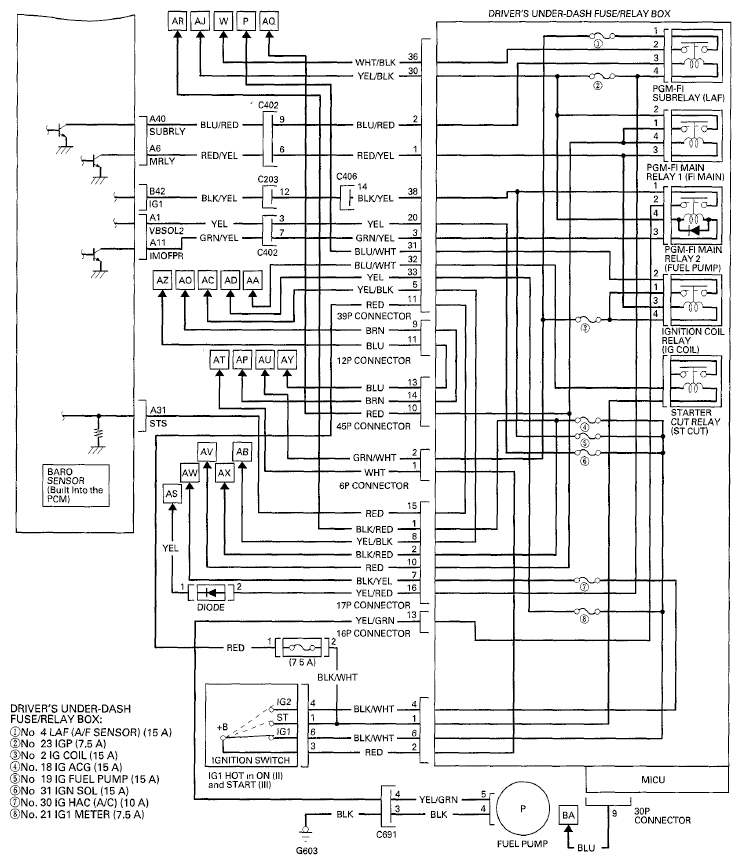

Fig 14: PCM Circuit Diagram - '07 Model (14 Of 14)
G06680606Courtesy of AMERICAN HONDA MOTOR CO., INC.
