Electrical Component Locator: Motors
MOTORS LOCATION
| Component | Location |
|---|---|
| Accelerator/Brake Pedal Adjuster Motor | Under left side of dash. See Figure. |

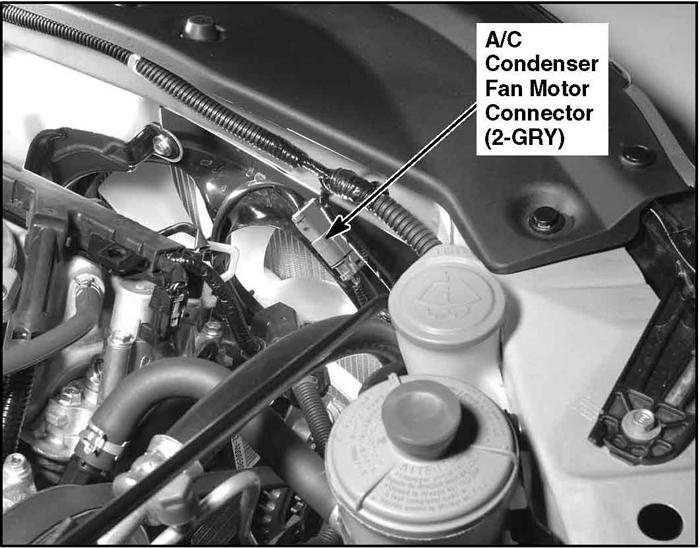

| A/C Condenser Fan Motor Connector | Behind right side of radiator. See Figure. |
| ACM Actuator (Rear) | Under middle rear of engine compartment. See Figure. |
| Air Mix Control Motor | Under left center of dash. See Figure. |
| Door Lock Actuator (Driver's/Front Passenger's) | Rear of respective front door. See Figure. |
| Driver's Power Seat Front Up-Down Motor Connector | Right side of driver's seat. See Figure. |
| Driver's Power Seat Rear Up-Down Motor Connector | Left side of driver's seat. See Figure. |
| Driver's Power Seat Recline Motor Connector | In driver's seat back. See Figure. |
| Driver's Power Seat Slide Motor | Under driver's seat. See Figure. |
| Front ACM Actuator | Under front of engine compartment. See Figure. |
| Front Mode Control Motor | Behind glove box. See Figure. |
| Front Passenger's Air Mix Control Motor | Under right side of dash. See Figure. |
| Front Passenger's Power Seat Recline Motor Connector | Right side of front passenger's seat back. See Figure. |
| Front Passenger's Power Seat Slide Motor | Under front passenger's seat. See Figure. |
| Mode Control Motor | Behind glove box. See Figure. |
| Moonroof Motor | Middle of roof. See Figure. |
| Power Slide Motor Assembly Connectors (Left) | Behind left rear side trim panel. See Figure. |
| Power Slide Motor Assembly Connectors (Right) | Behind right rear side trim panel. See Figure. |
| Power Sliding Door Rear Latch Assembly (Left/Right) | In respective power sliding door. See Figure. |
| Power Sliding Door Release Actuator (Left/Right) | In respective power sliding door. See Figure. |
| Power Tailgate Closer Motor | Middle of tailgate. See Figure. |
| Power Tailgate Drive Unit | In left "D" pillar. See Figure. |
| Power Window Motor (Driver's/Front Passenger's) | In respective front door. See Figure. |
| Radiator Fan Motor Connector | Behind left side of radiator. See Figure. |
| Rear Air Mix Control Motor | Behind right rear side trim panel. See Figure. |

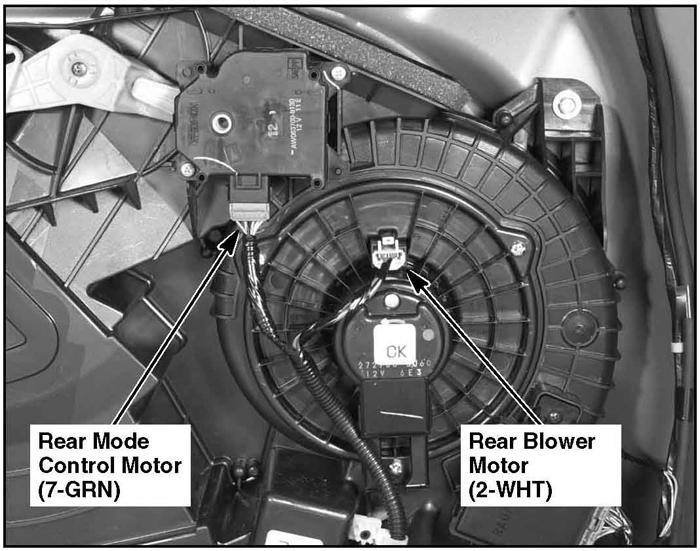

| Rear Blower Motor | On rear HVAC assembly. See Figure. |
| Rear Mode Control Motor | On rear HVAC assembly. See Figure. |
| Rear Power Window Motor (Left/Right) | In respective sliding door. See Figure. |

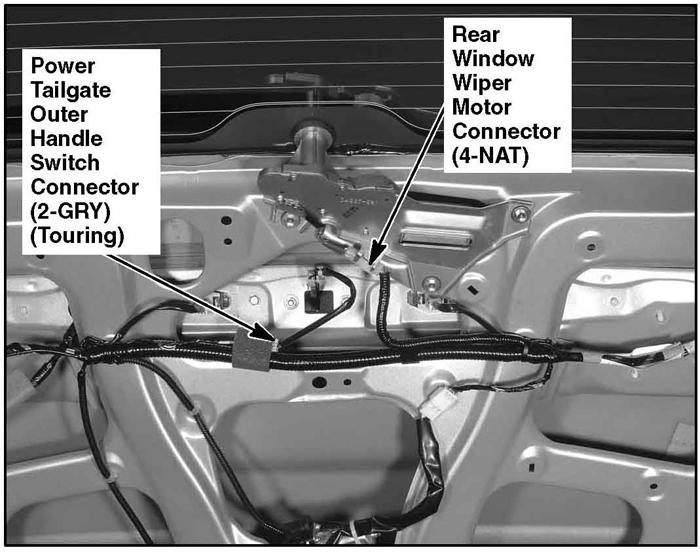

| Rear Window Wiper Motor Connector | Middle of tailgate. See Figure. |
| Recirculation Control Motor | Behind glove box, on HVAC assembly. See Figure. |
| Sliding Door Lock Actuator (Left/Right) | In respective sliding door. See Figure. |
| Starter Motor | Left rear of engine. See Figure. |
| Tailgate Lock Actuator | In middle of tailgate. See Figure. |
| Washer Motor | In washer reservoir. See Figure. |
| Windshield Wiper Motor | Under middle of cowl cover. See Figure. |
