IMA System
NOTE:
For connector or component location "PHOTO", see
OEM-COMPONENT LOCATION
. For connector "VIEW", see
OEM CONNECTOR END VIEWS
.

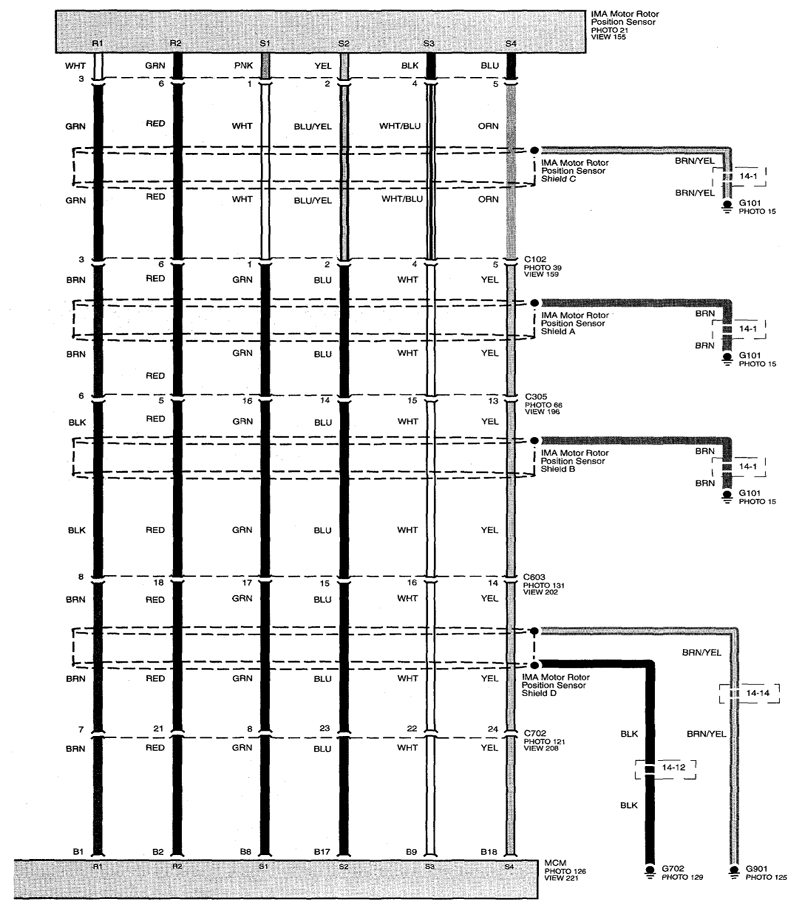

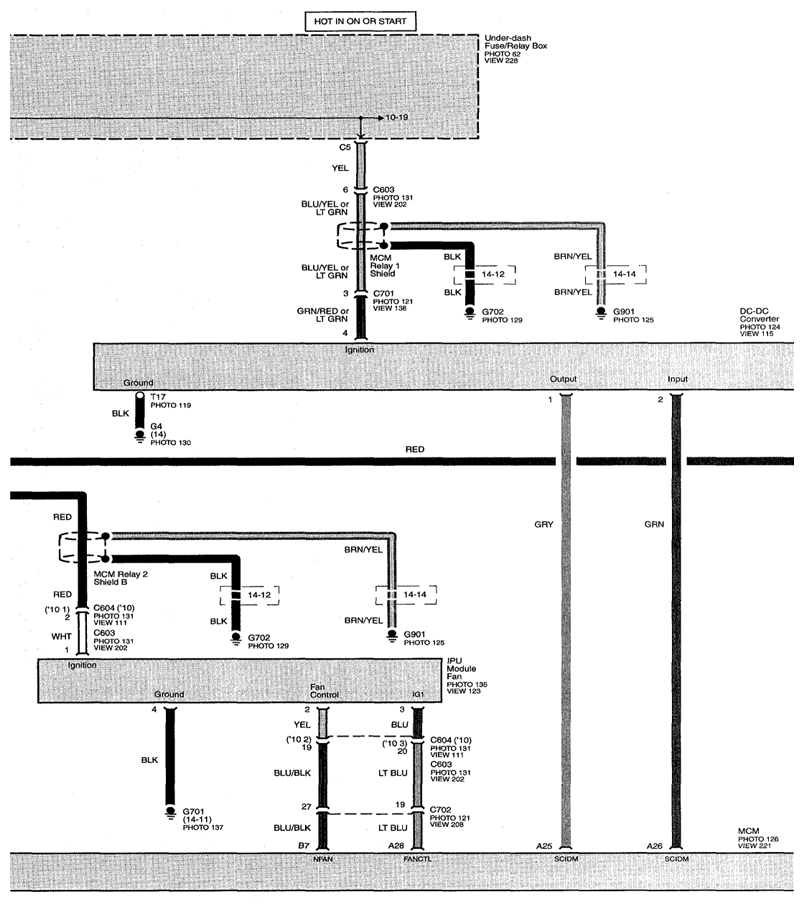

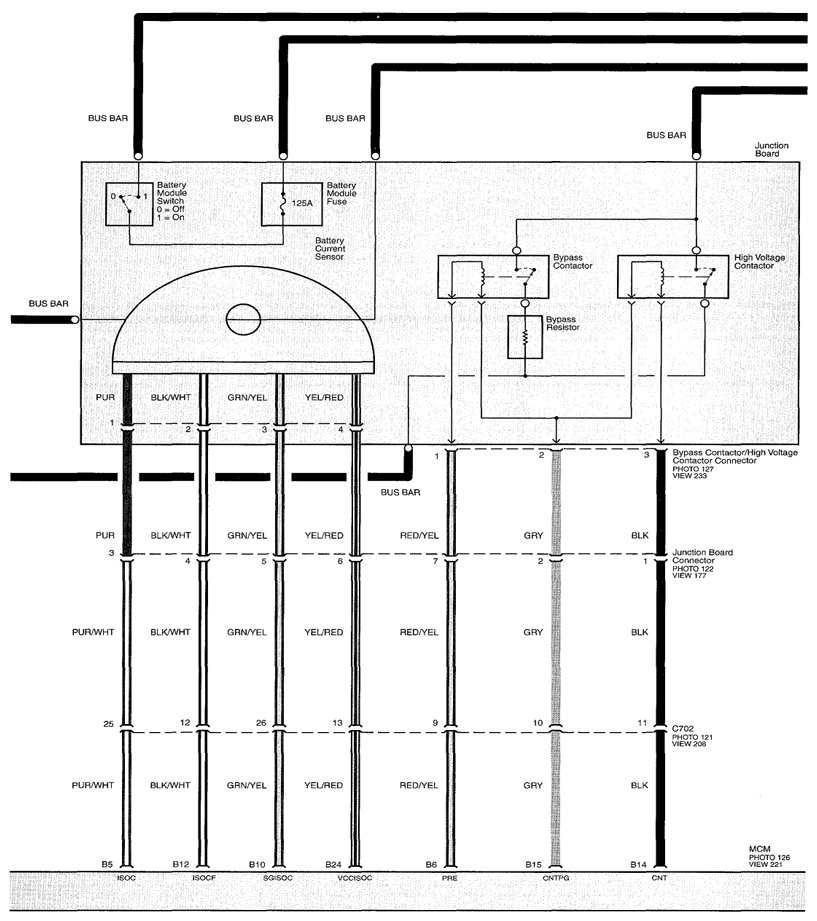

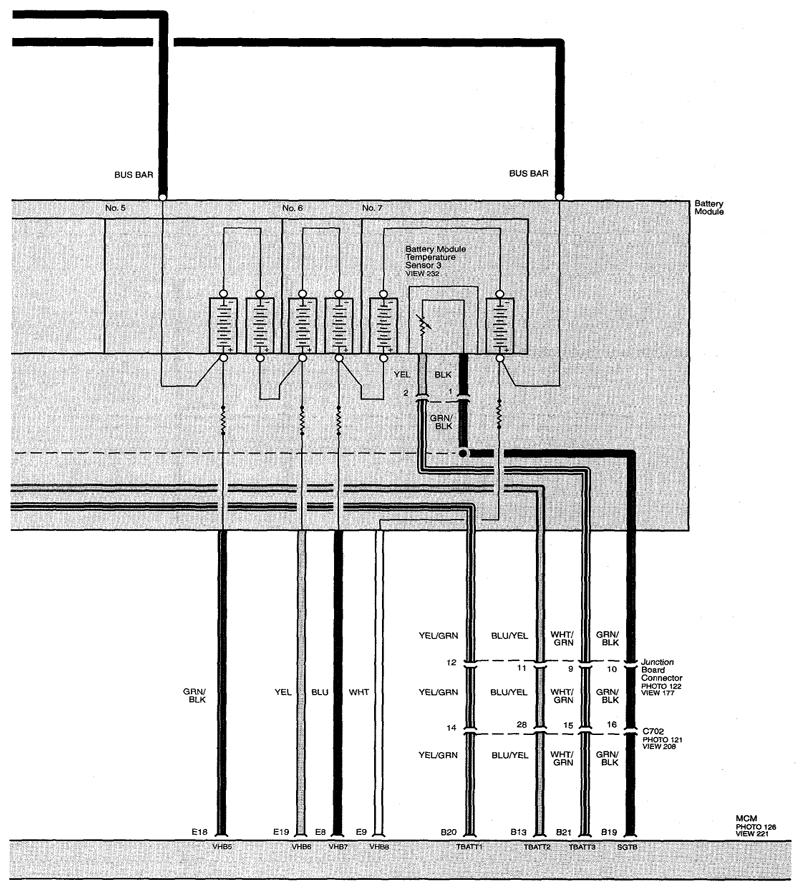

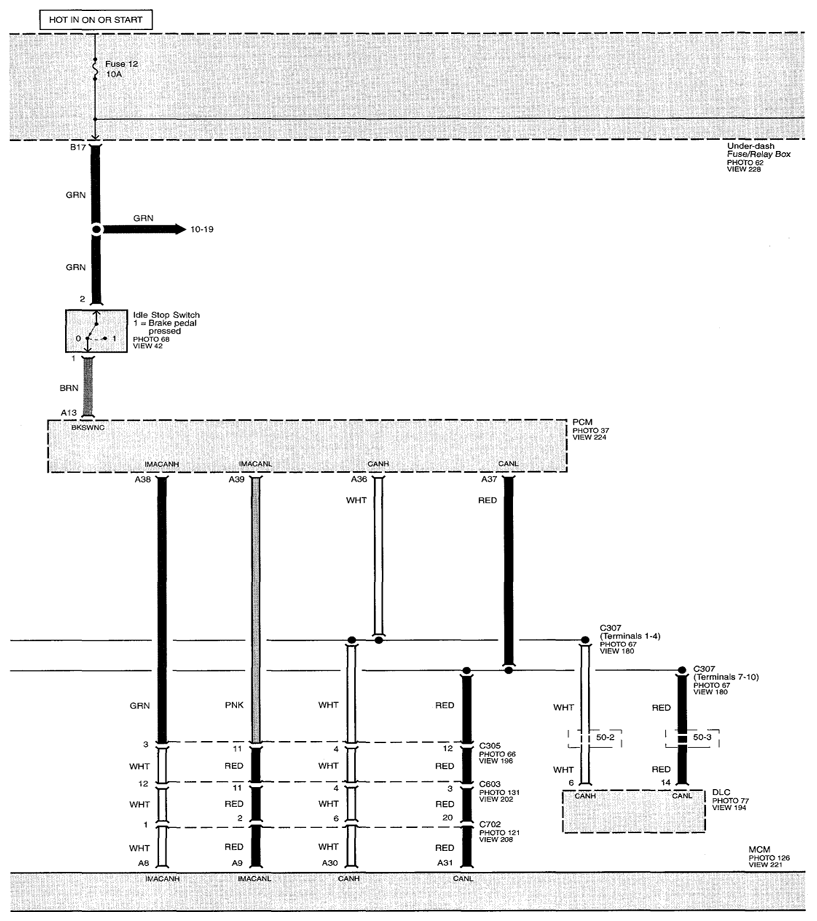

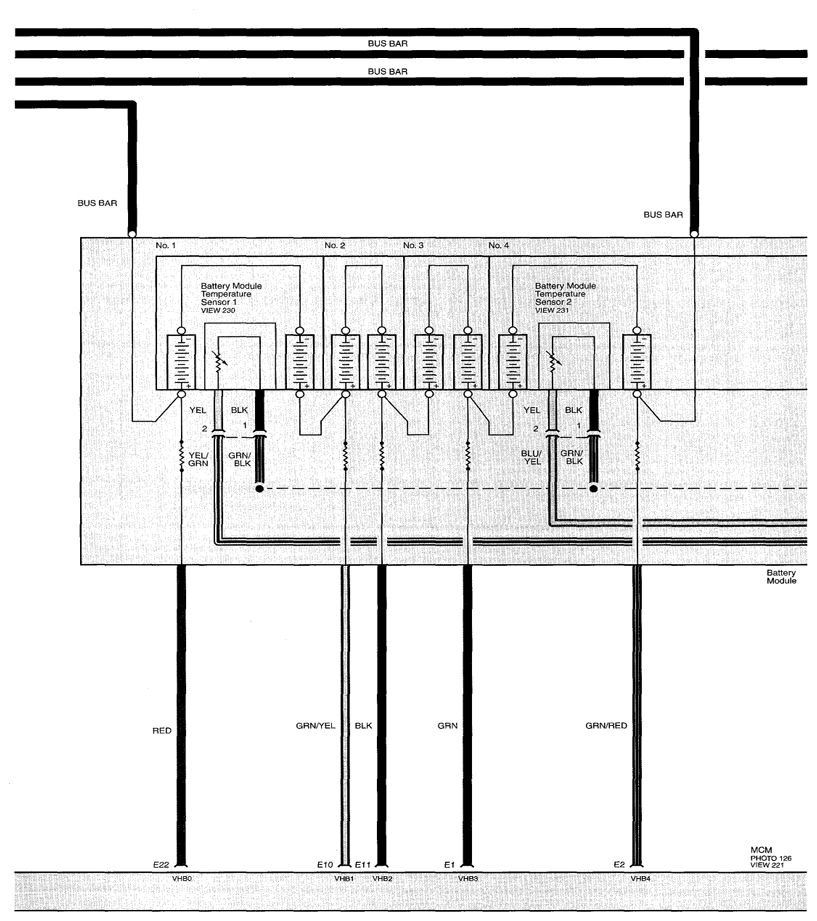

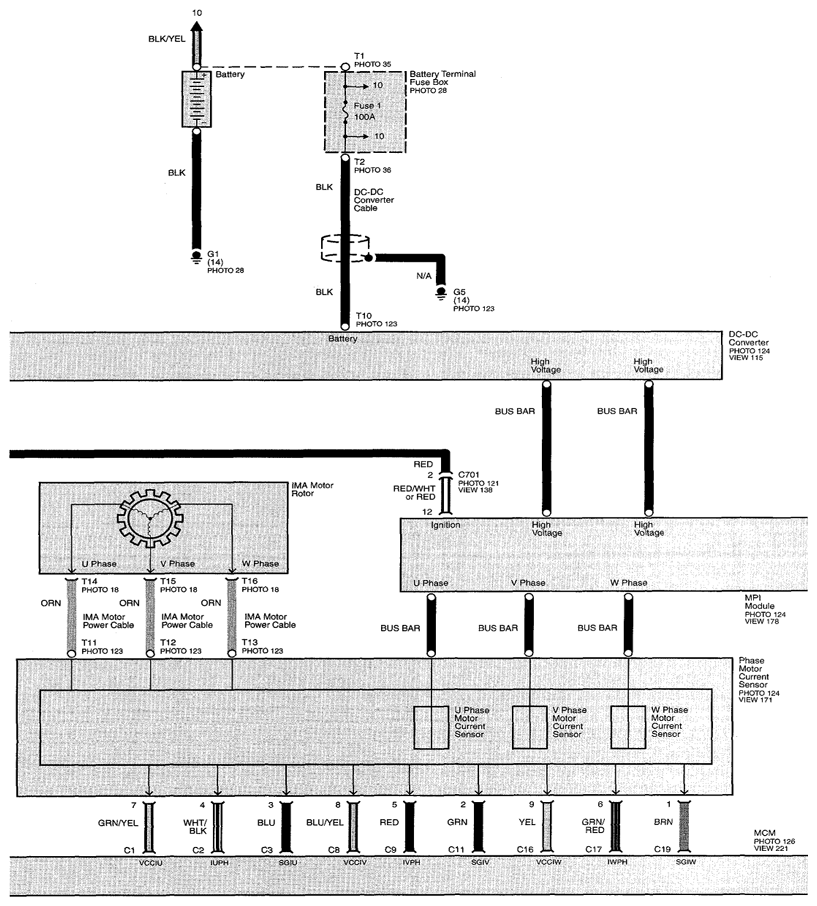

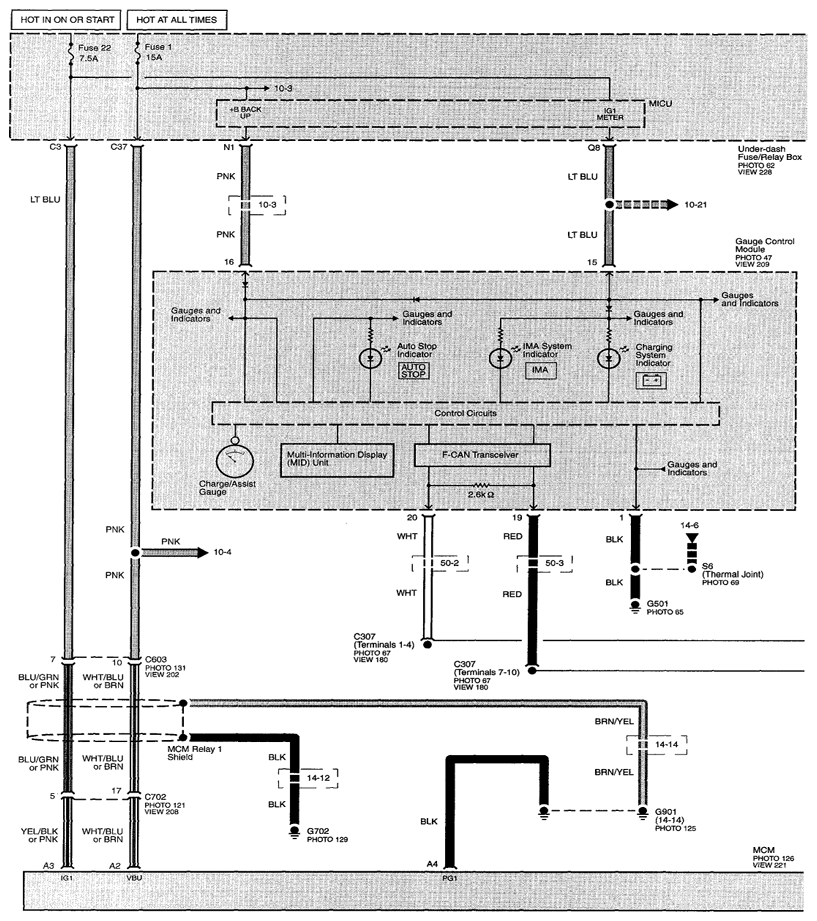

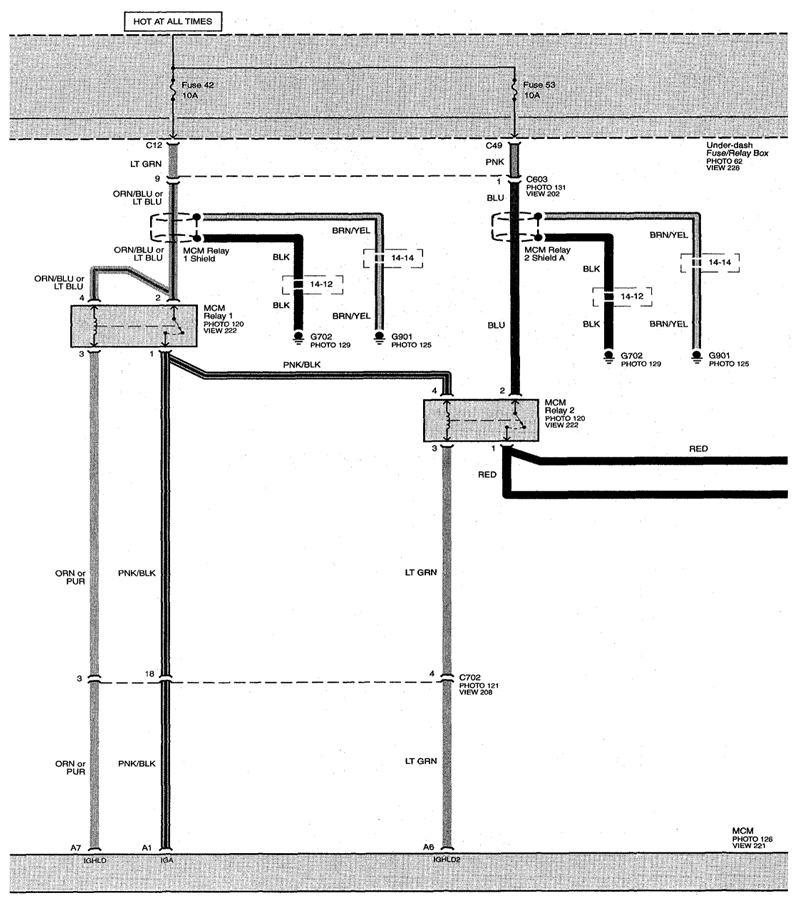

Fig 1: IMA System Circuit Diagram (Page 32)

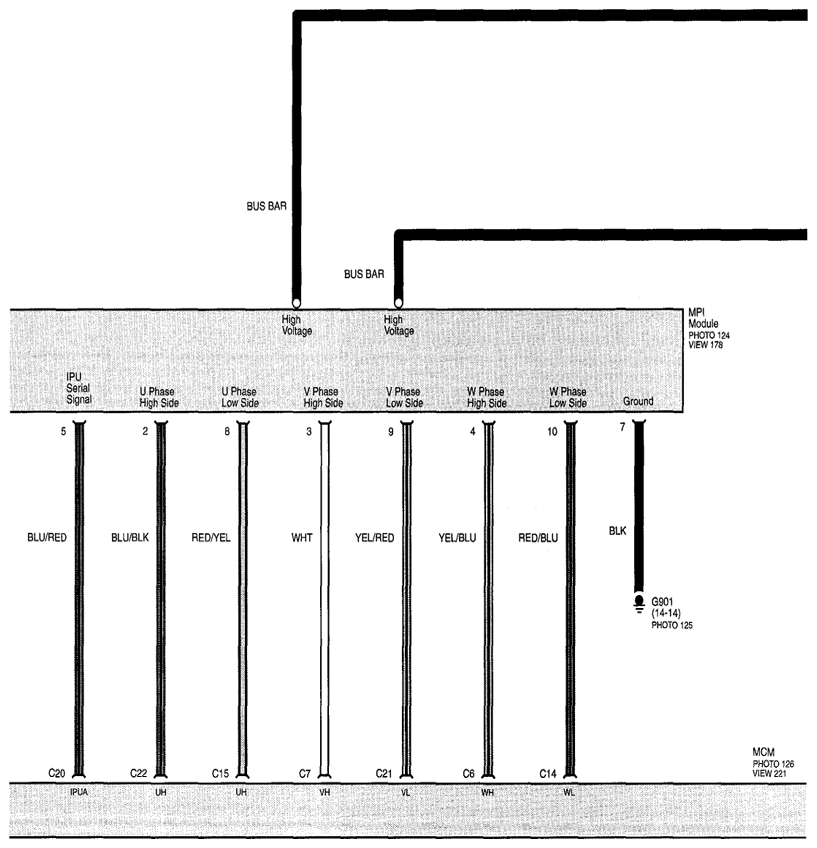

Fig 2: IMA System Circuit Diagram (Page 32-1)
Fig 3: IMA System Circuit Diagram (Page 32-2)
Fig 4: IMA System Circuit Diagram (Page 32-3)
Fig 5: IMA System Circuit Diagram (Page 32-4)
Fig 6: IMA System Circuit Diagram (Page 32-5)
Fig 7: IMA System Circuit Diagram (Page 32-6)
Fig 8: IMA System Circuit Diagram (Page 32-7)
Fig 9: IMA System Circuit Diagram (Page 32-8)
Fig 10: IMA System Circuit Diagram (Page 32-9)
