Climate Control Unit Connector End View (View 217)
Climate Control Unit Connector End View (View 217)
Behind Climate Control Unit
On Dashboard Wire Harness
Connector A
GRY

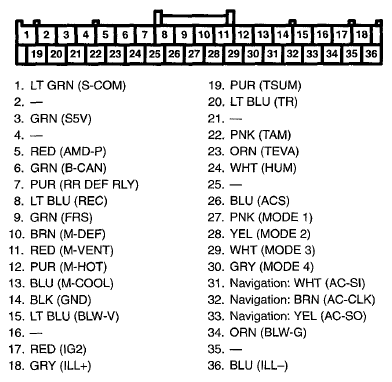

Fig 1: Climate Control Unit Connector Terminal - Connector A (View 217)
Courtesy of AMERICAN HONDA MOTOR CO., INC.
Connector B
GRN
Fig 2: Climate Control Unit Connector Terminal - Connector B (View 217)
Courtesy of AMERICAN HONDA MOTOR CO., INC.
