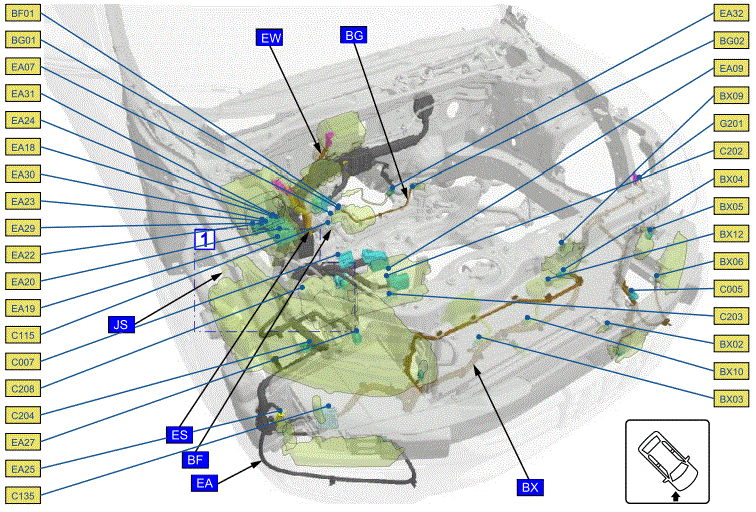

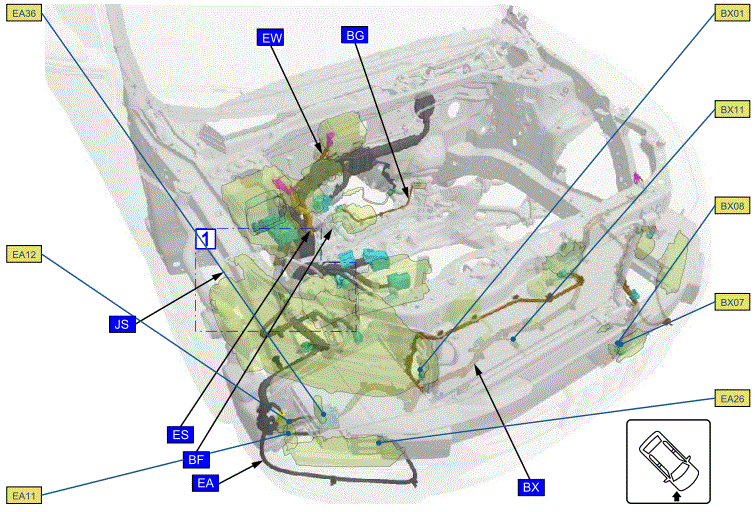

| Ref. No. |
Connector Name |
Male/Female |
Connector Type |
Notes |
| BF01 |
EPS Control Unit Connector B (6P) |
Female |
Component Connector |
|
| C115 |
C115 |
|
In-line Connector |
|
| BG01 |
EPS Control Unit Connector C (4P) |
Female |
Component Connector |
|
| BG02 |
Torque Sensor 6P Connector |
Female |
Component Connector |
|
| BX01 |
A/C Pressure Sensor 3P Connector |
Female |
Component Connector |
|
| BX02 |
Outside Air Temperature Sensor 2P Connector |
Female |
Component Connector |
|
| BX03 |
A/C Condenser Fan Motor 2P Connector |
Female |
Component Connector |
|
| BX04 |
Hood Latch Switch 2P Connector |
Female |
Component Connector |
|
| BX05 |
Horn 2P Connector |
Female |
Component Connector |
|
| BX06 |
Left Front Fog Light 2P Connector |
Female |
Component Connector |
|
| BX07 |
Millimeter Wave Radar 8P Connector |
Female |
Component Connector |
|
| BX08 |
PCU Coolant Temperature Sensor 2P Connector |
Female |
Component Connector |
|
| BX09 |
PCU Electric Coolant Pump 4P Connector |
Female |
Component Connector |
|
| BX10 |
Radiator Fan Motor 2P Connector |
Female |
Component Connector |
|
| BX11 |
ECT Sensor 2 Connector (2P) |
Female |
Component Connector |
|
| BX12 |
Acoustic Vehicle Alerting Speaker 2P Connector |
Female |
Component Connector |
|
| C135 |
C135 |
|
In-line Connector |
|
| C005 |
C005 |
|
Junction Connector |
|
| G201 |
G201 |
|
Ground |
|
| EA07 |
EPS Control Unit Connector A (2P) |
Female |
Component Connector |
|
| EA09 |
PCM Connector A (50P) |
Female |
Component Connector |
|
| EA12 |
Windshield Washer Motor 2P Connector |
Female |
Component Connector |
|
| EA18 |
Relay Holder D |
|
Component Connector |
|
| EA19 |
Fuse/Relay Holder B |
|
Component Connector |
|
| EA20 |
Fuse/Relay Holder C |
|
Component Connector |
|
| EA21 |
Under-Hood Fuse/Relay Box |
|
Component Connector |
|
| EA22 |
Relay Circuit Board Connector A (8P) |
Female |
Component Connector |
|
| EA23 |
Relay Circuit Board Connector B (6P) |
Female |
Component Connector |
|
| EA24 |
Relay Circuit Board Connector C (18P) |
Female |
Component Connector |
|
| EA25 |
Right Front Impact Sensor 2P Connector |
Female |
Component Connector |
|
| EA26 |
Right Front Fog Light 2P Connector |
Female |
Component Connector |
|
| EA27 |
Right Headlight 8P Connector |
Female |
Component Connector |
|
| EA29 |
Relay Control Module Connector A (6P) |
Female |
Component Connector |
|
| EA30 |
Relay Control Module Connector B (10P) |
Female |
Component Connector |
|
| EA31 |
Relay Control Module Connector C (18P) |
Female |
Component Connector |
|
| EA32 |
Secondary HO2S (Sensor 2) 4P Connector |
Male |
Component Connector |
|
| EA34 |
Tandem Motor Cylinder 9P Connector |
Female |
Component Connector |
|
| EA35 |
VSA Modulator-Control Unit 46P Connector |
Female |
Component Connector |
|
| EA36 |
Washer Fluid Level Switch 2P Connector |
Female |
Component Connector |
|
| EA37 |
Fuse/Relay Holder A |
|
Component Connector |
|
| EA11 |
Option Connector (1P) (for Fog Light) |
Female |
YOP Connector (Optional Connector) |
|
| C115 |
C115 |
|
In-line Connector |
|
| C135 |
C135 |
|
In-line Connector |
|
| C202 |
C202 |
|
In-line Connector |
|
| C203 |
C203 |
|
In-line Connector |
|
| C204 |
C204 |
|
In-line Connector |
|
| C204 |
C204 |
|
In-line Connector |
|
| C208 |
C208 |
|
In-line Connector |
|
| C007 |
C007 |
|
Junction Connector |
|
| G303 |
G303 |
|
Ground |
|
| G305 |
G305 |
|
Ground |
|
| G306 |
G306 |
|
Ground |
|
| T1 |
T1 |
|
Component Connector |
|
| G304 |
G304 |
|
Ground |
|
| T2 |
T2 |
|
Component Connector |
|
| T3 |
T3 |
|
Component Connector |
|
| C208 |
C208 |
|
In-line Connector |
|
