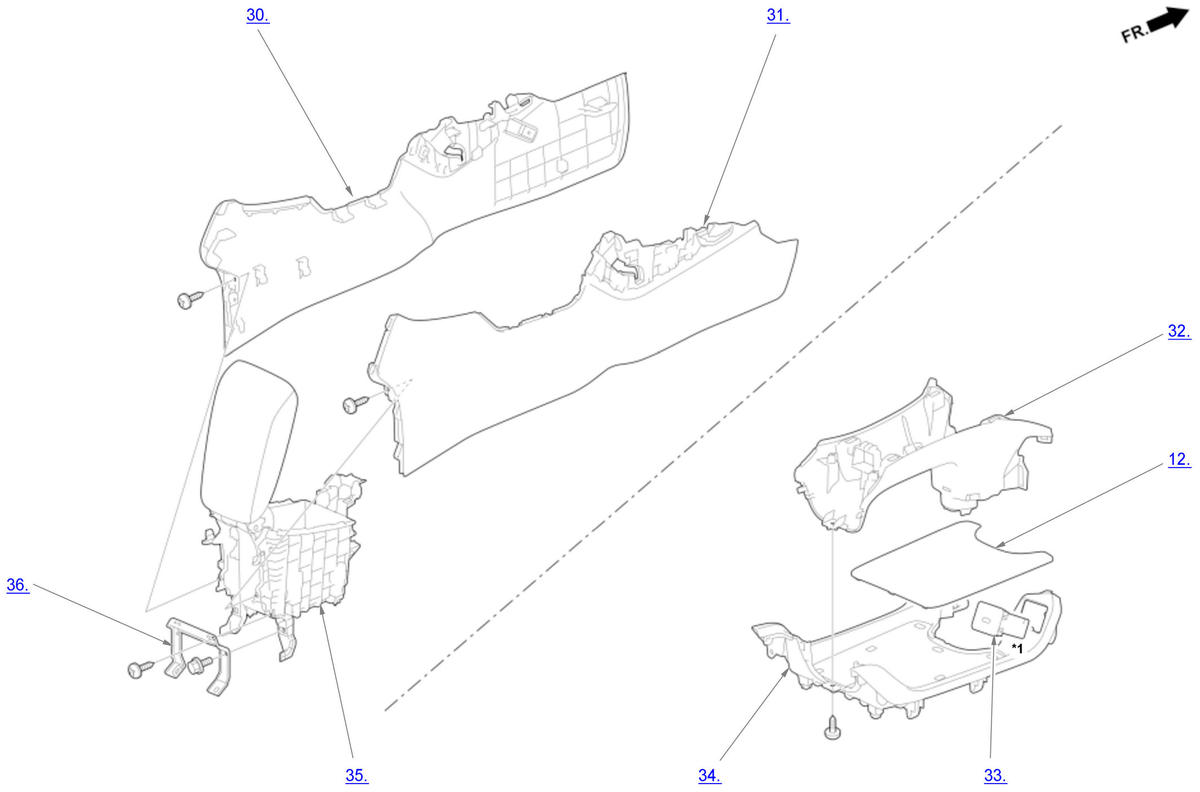

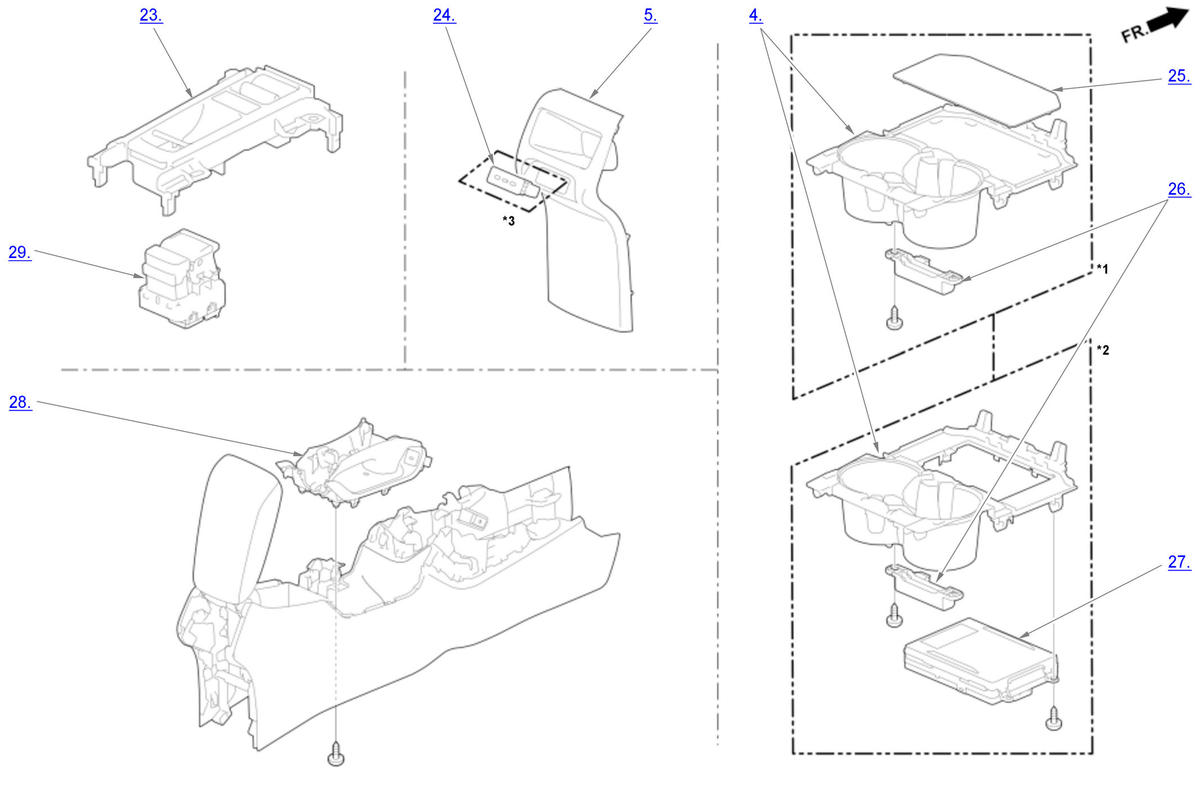

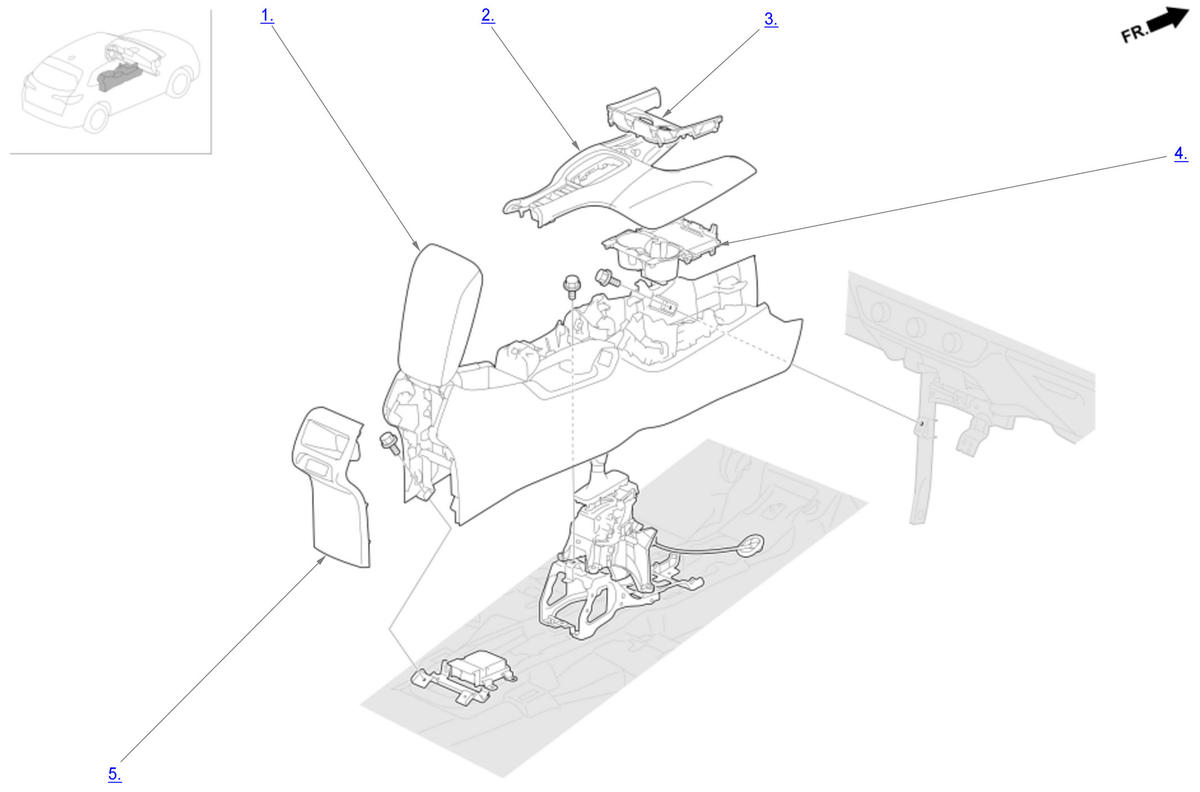

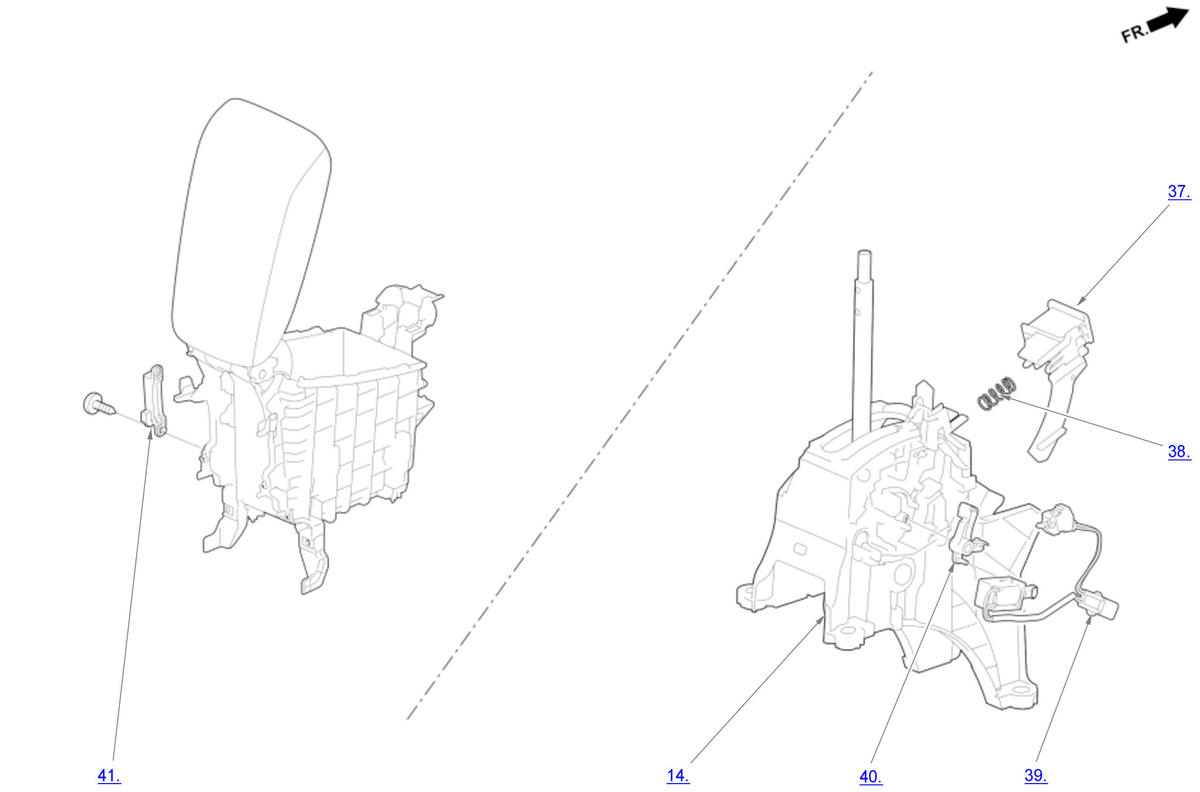

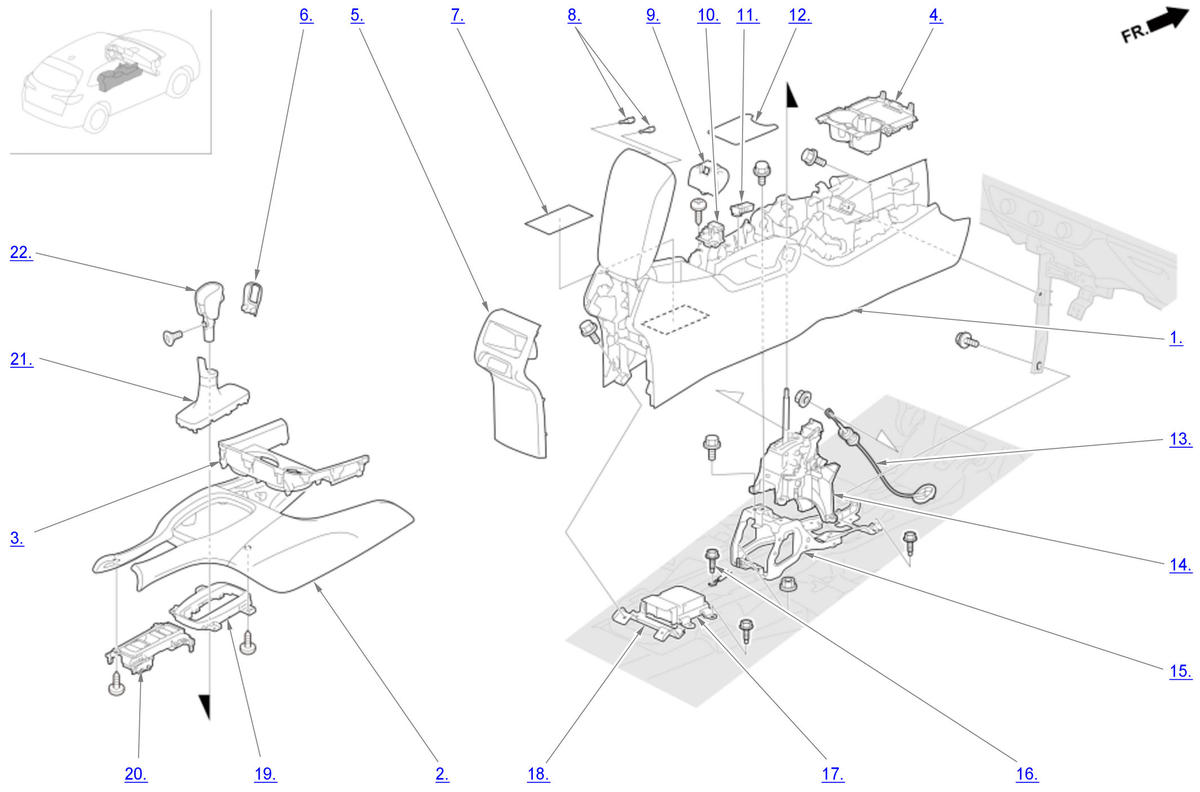

Exploded View
For Replacement of components listed below, see Repair Procedure
Center Console Assembly Removal
| *1: Without wireless charger *2: With wireless charger *3: For some models |
| *1: Part(s) are shown for one side only as the procedure is the same for both sides. |
Center Console Area
| Component Name | Callout |
|---|---|
| Center Console Assembly | 1 |
| Center Console Trim Assembly | 2 |
| Beverage Holder Trim | 3 |
| Beverage Holder Panel | 4 |
| Center Console Rear Panel | 5 |
| Shift Lever Knob Cover | 6 |
| Center Console Box Mat | 7 |
| Center Console Armrest Stopper | 8 |
| Center Console Armrest Lock Cover | 9 |
| Center Console Armrest Lock | 10 |
| Middle Tray Light | 11 |
| Middle Tray Mat | 12 |
| Shift Cable (Select Lever Side) | 13 |
| Shift Lever Bracket Base | 14 |
| Center Console Front Bracket | 15 |
| Earth Bolt (Floor) | 16 |
| SRS Unit | 17 |
| Center Console Rear Bracket | 18 |
| Shift Lever Panel | 19 |
| Center Console Switch Assembly | 20 |
| Shift Lever Boot | 21 |
| Shift Lever Knob | 22 |
| Drive Mode Switch/ECON Switch/ Hill Descent control Switch | 23 |
| USB Charger Unit | 24 |
| Beverage Holder Panel Mat | 25 |
| Front Interior LF Antenna | 26 |
| Wireless Charger | 27 |
| Middle Tray Assembly | 28 |
| Electric Parking Brake Switch/Automatic Brake Hold Switch | 29 |
| L. Side Panel | 30 |
| R. Side Panel | 31 |
| Middle Tray Upper Cover | 32 |
| USB Port | 33 |
| Middle Tray | 34 |
| Center Console Armrest/Box | 35 |
| Center Console Box Bracket | 36 |
| Shift Lock Release | 37 |
| Plunger Spring | 38 |
| Shift Lock Solenoid/Park Pin Switch | 39 |
| Shift Lock Stopper/Stopper Cushion | 40 |
| Middle Interior LF Antenna | 41 |
