Driveline Disassembled Views
WARNING: This page is about a different car, the 2004 Hummer H2. However, it is still accessible from the selected car via links, so may be relevant.

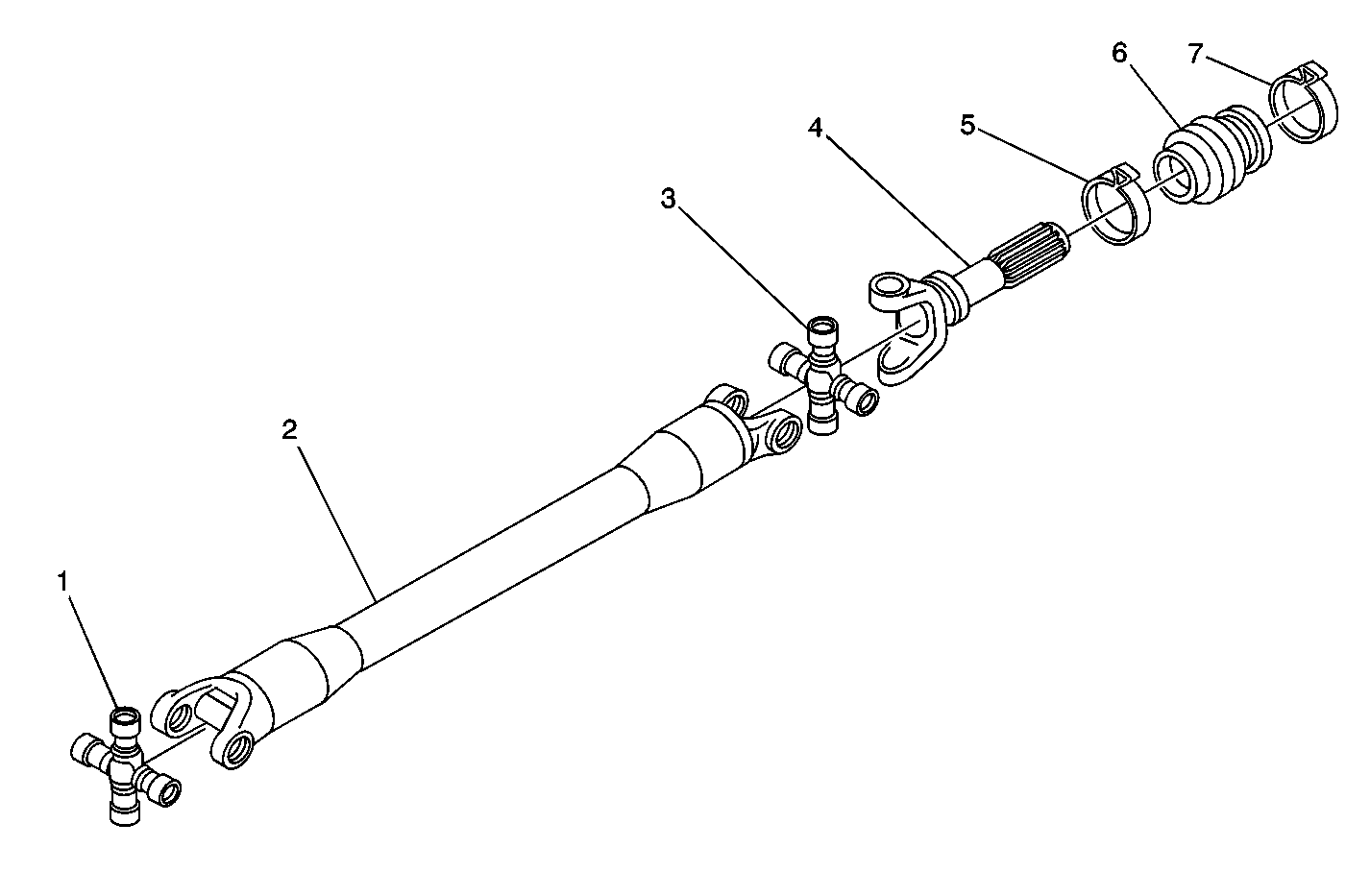

Courtesy of GENERAL MOTORS CORP.
| Callout |
Component Name |
| 1 |
Propeller Shaft Universal Joint |
| 2 |
Propeller Shaft Tube |
| 3 |
Propeller Shaft Universal Joint |
| 4 |
Propeller Shaft Slip Yoke |
| 5 |
Propeller Shaft Rear Slip Yoke Boot Clamp - Front |
| 6 |
Propeller Shaft Rear Slip Yoke Boot |
| 7 |
Propeller Shaft Rear Slip Yoke Boot Clamp - Rear |

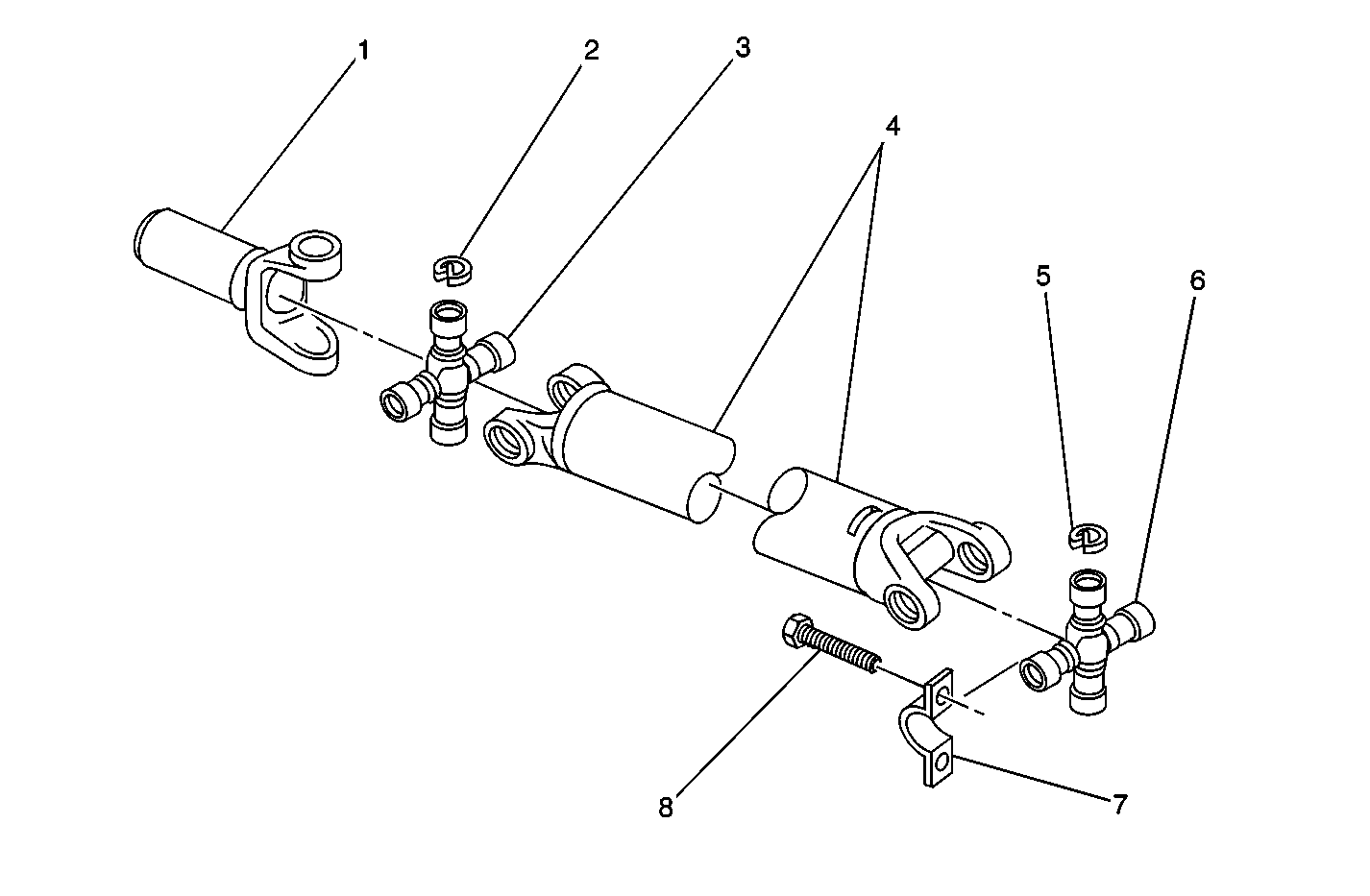

Courtesy of GENERAL MOTORS CORP.
| Callout |
Component Name |
| 1 |
Propeller Shaft Slip Yoke |
| 2 |
Propeller Shaft Universal Joint Spider Bearing Retainer Ring |
| 3 |
Propeller Shaft Universal Joint |
| 4 |
Propeller Shaft Tube |
| 5 |
Propeller Shaft Universal Joint Spider Bearing Retainer Ring |
| 6 |
Propeller Shaft Universal Joint |
| 7 |
Propeller Shaft Bearing Retainer |
| 8 |
Propeller Shaft Bearing Retainer Bolt |
