SIR Component Views

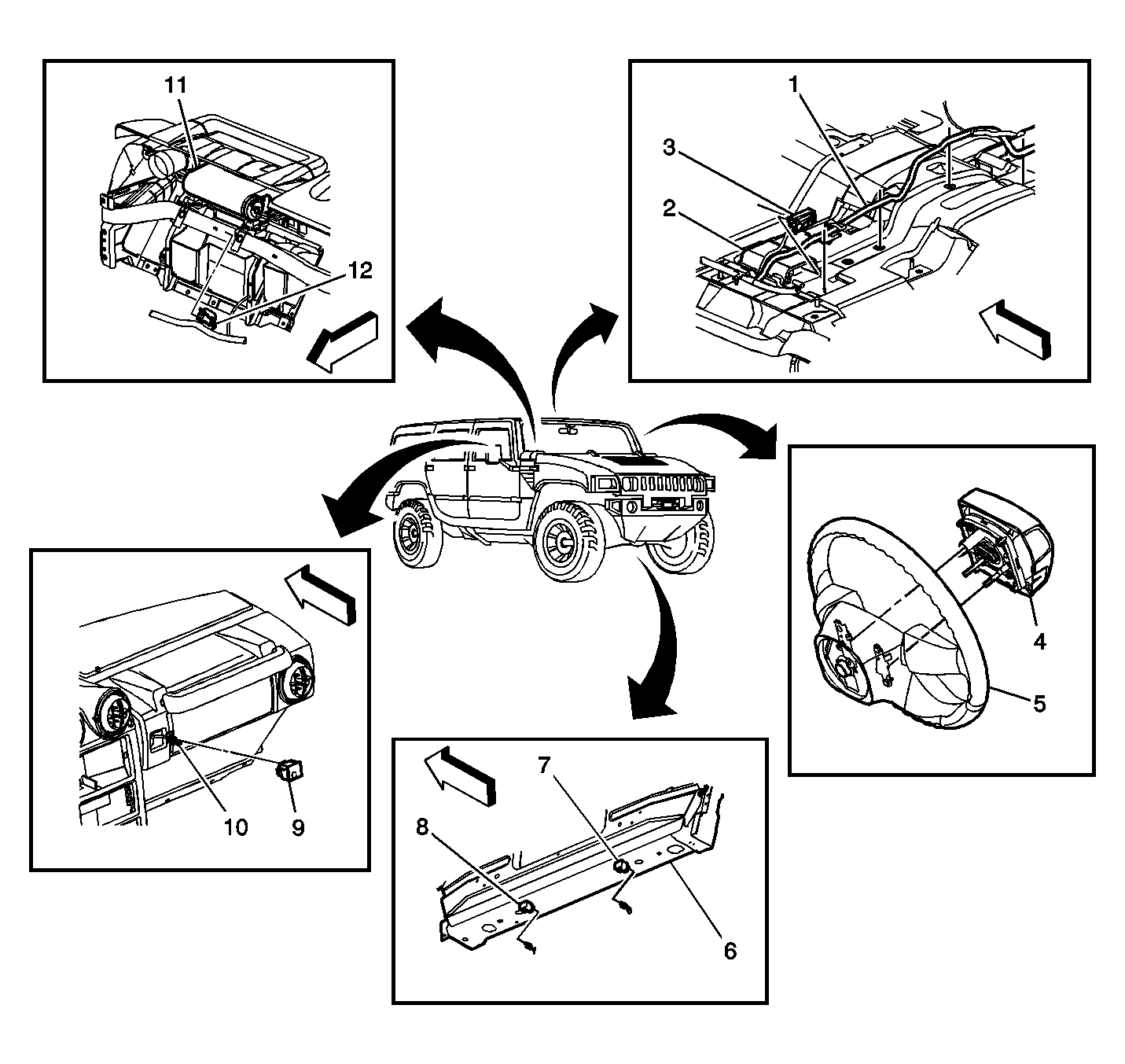

Fig 1: SIR Sub-System Views
GM828978Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Body Harness
2 Inflatable Restraint Sensing and Diagnostic Module (SDM)
3 Inflatable Restraint Sensing and Diagnostic Module (SDM) Connector
4 Inflatable Restraint Steering Wheel Module
5 Steering Wheel
6 Radiator Support
7 Inflatable Restraint Front End Discriminating Sensor - Left
8 Inflatable Restraint Front End Discriminating Sensor - Right
9 Inflatable Restraint I/P Module Disable Switch
10 Inflatable Restraint I/P Module Disable Switch Connector
11 Inflatable Restraint I/P Module
12 Inflatable Restraint I/P Module Connector
