Horns Component Views

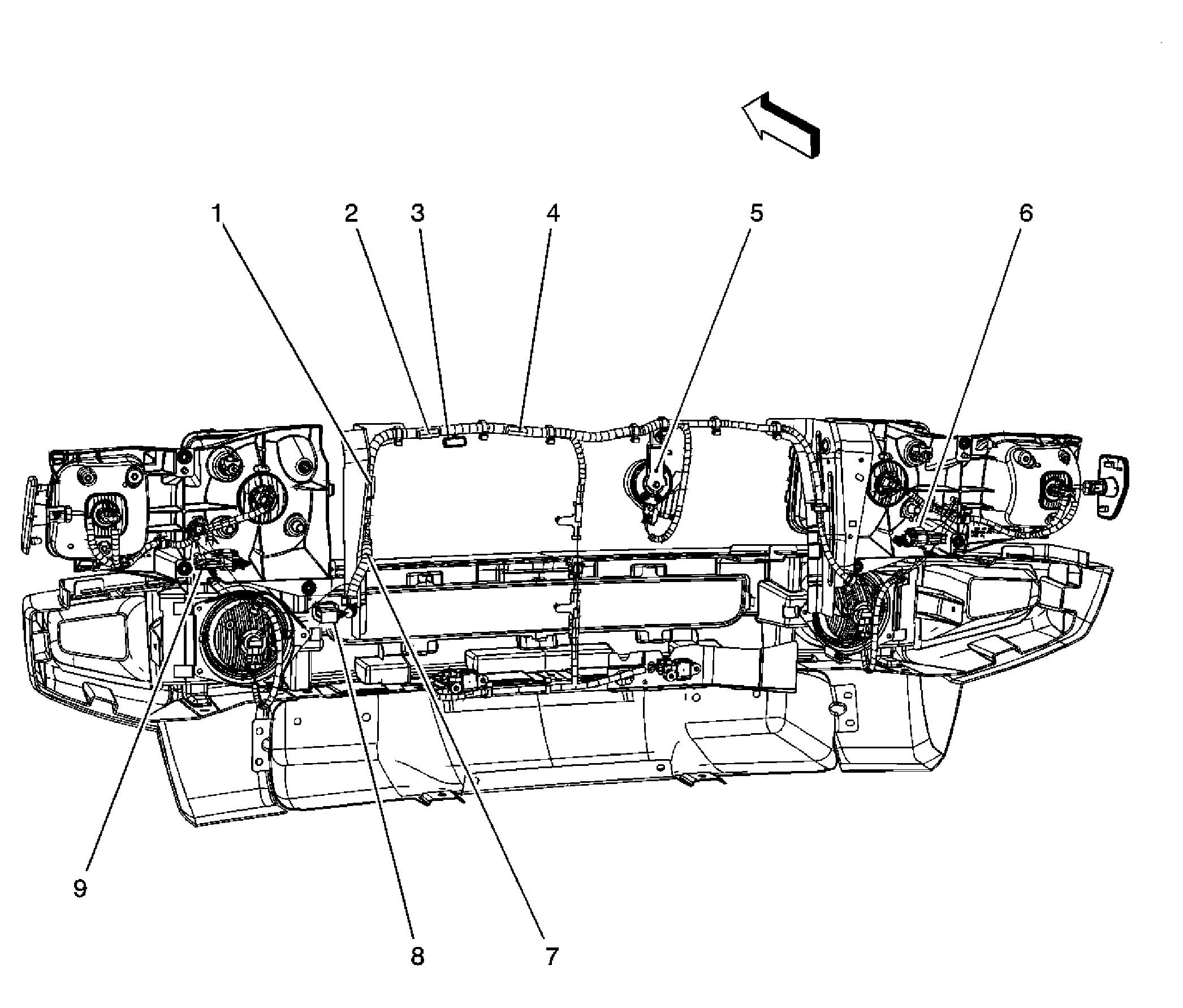

Fig 1: Forward Lamp Harness Components
GM1550709Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 S185
2 S109
3 S112
4 S120
5 Horn
6 C117 Forward Lamp Harness to Headlamp Jumper Harness
7 S134
8 C115 Forward Lamp Harness to Body Harness
9 C116 Forward Lamp Harness to Headlamp Jumper Harness
