Endgate Handle Replacement
Endgate Handle Replacement

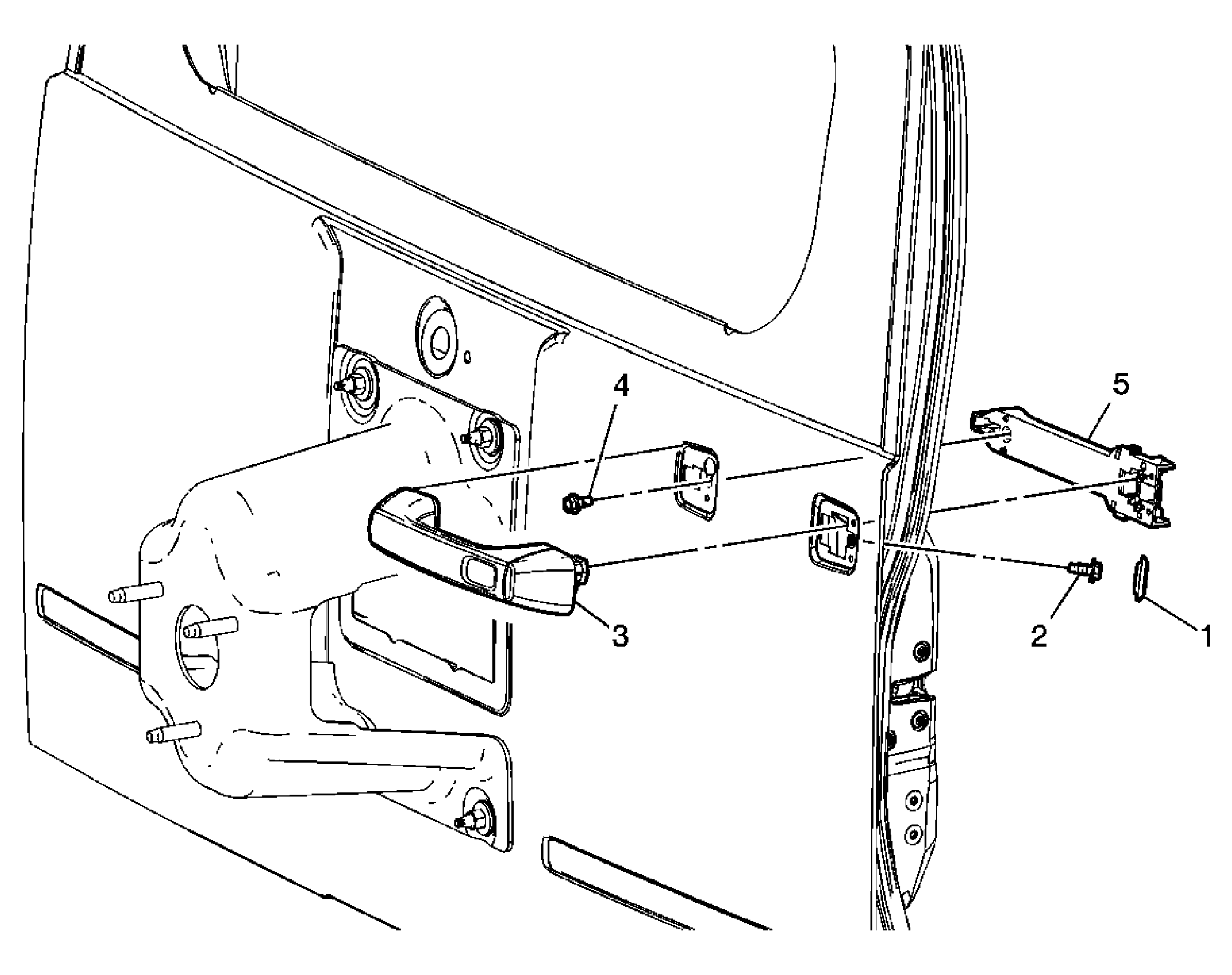

| Callout | Component Name |
|---|---|
|
NOTE:
Refer to Fastener Notice
. Fastener Tightening Specifications:
Refer to Fastener Tightening Specifications .Preliminary Procedures: Remove the lower endgate trim panel. Refer to Endgate Trim Panel Replacement
. |
|
| 1 | Cap, Bolt Cover |
| 2 | Bolt, Endgate Outside Handle Tighten: 9 N.m (80 lb in) |
| 3 | Handle. Endgate Outside Handle |
| 4 | Bolt, Handle Carrier Tighten: 9 N.m (80 lb in) |
| 5 | Carrier, Endgate Outside Handle Tip: Disconnect the lock rod. |
