Driveline Disassembled Views
WARNING: This page is about a different car, the 2008 Cadillac STS. However, it is still accessible from the selected car via links, so may be relevant.

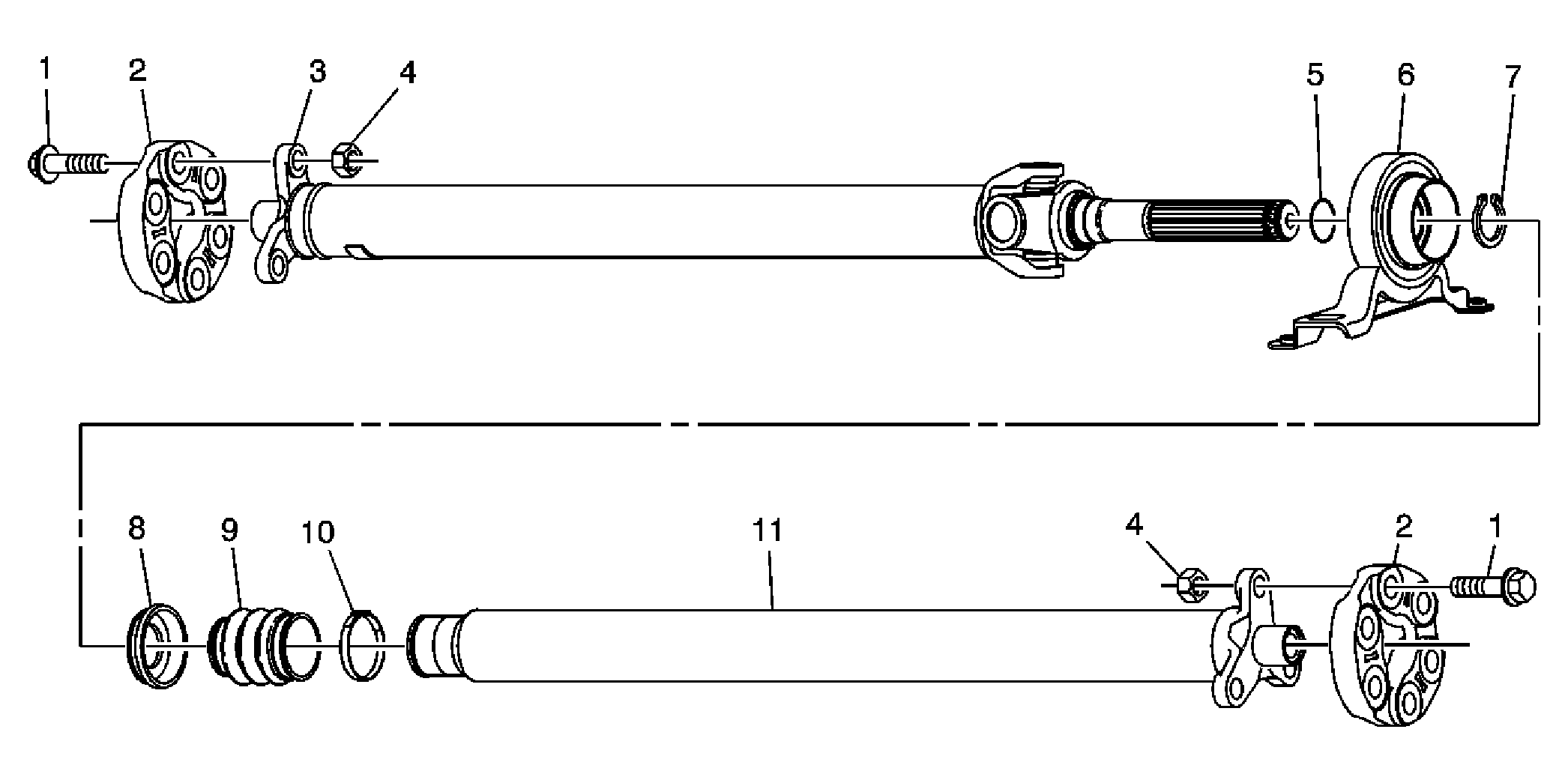

Courtesy of GENERAL MOTORS CORP.
| Callout |
Component Name |
| 1 |
Mounting Flange Bolt |
| 1 |
Mounting Flange Bolt |
| 2 |
Mounting Flange |
| 2 |
Mounting Flange |
| 3 |
Propeller Shaft Rear Half |
| 4 |
Mounting Flange Nut |
| 4 |
Mounting Flange Nut |
| 5 |
Propeller Shaft O-ring Seal |
| 6 |
Center Support Bearing |
| 7 |
Center Support Propeller Shaft Retaining Ring |
| 8 |
Center Support Bearing Slinger |
| 9 |
Dust Boot |
| 10 |
Dust Boot Clamp |
| 11 |
Propeller Shaft Front Half |

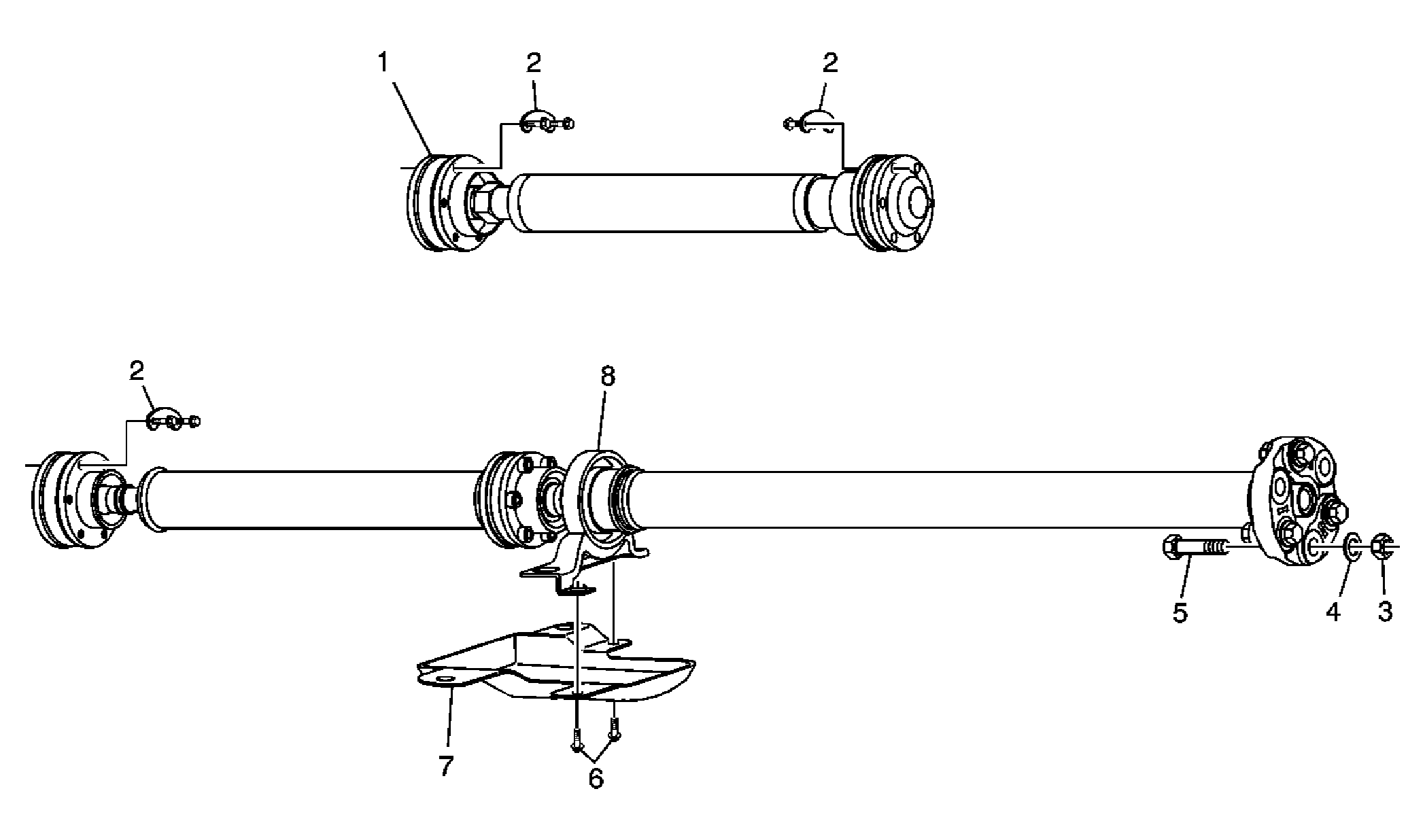

Courtesy of GENERAL MOTORS CORP.
| Callout |
Component Name |
| 1 |
Front Propeller Shaft |
| 2 |
Mounting Flange Bolt |
| 2 |
Mounting Flange Bolt |
| 2 |
Mounting Flange Bolt |
| 3 |
Nut |
| 4 |
Washer |
| 5 |
Bolt |
| 6 |
Heat Shield Bolts |
| 7 |
Heat Shield |
| 8 |
Center Bearing |
