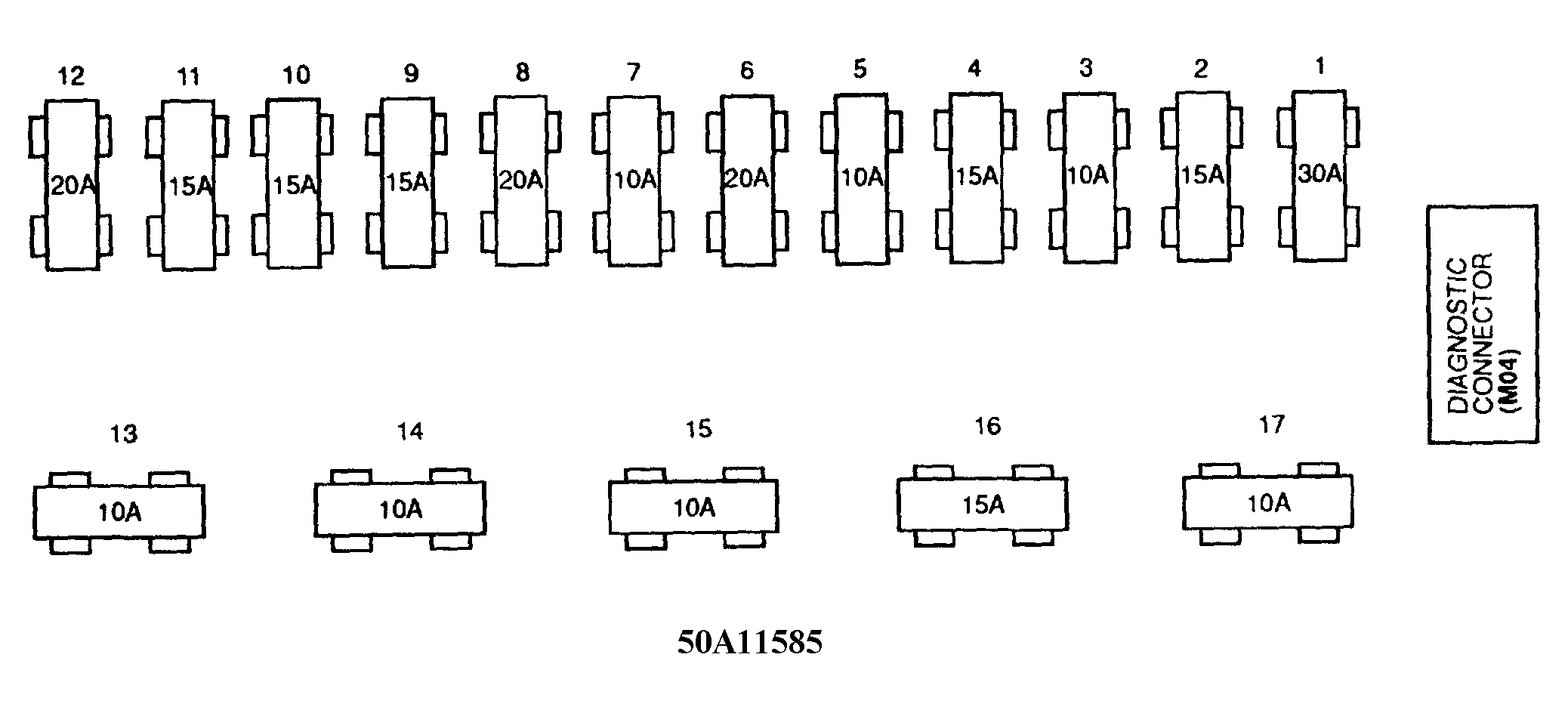

UNDERDASH Fuse & Relay Panel Identification
Courtesy of HYUNDAI MOTOR CO.
- 1 - 30 Amp
Blower Motor
- 2 - 15 Amp
Trunk Lid Opener
- 3 - 10 Amp
Multi-Function Switch, Hazard Switch
- 4 - 15 Amp
Stop Lamps, A/T Shift and Ignition Key Lock Solenoid
- 5 - 10 Amp
Courtesy Lamps, Cluster, Audio, Clock
- 6 - 20 Amp
TACU
- 7 - 10 Amp
A/C Controls
- 8 - 20 Amp
Power Window
- 9 - 15 Amp
Sunroof
- 10 - 15 Amp
O/D Switch, Front Wiper Motor, Front Washer Motor
- 11 - 15 Amp
Rear Wiper Motor, Rear Washer Motor
- 12 - 20 Amp
Power Windows
- 13 - 10 Amp
LH Taillamps
- 14 - 10 Amp
RH Taillamps
- 15 - 10 Amp
Audio, A/T Key Lock Unit
- 16 - 15 Amp
Cigarette Lighter
- 17 - 10 Amp
Multifunction Switch Cluster, Clock Back-up, Turn Signals
