Torque Specifications
WARNING:
(Year 2000 models only) For updated reuse guidelines and tightening procedures of cylinder head, connecting rod and main bearing bolts, see Technical Service Bulletin (TSB) 02-20-002. Refer to CYLINDER HEAD/CONNECTING ROD/MAIN BEARING BOLT REUSE GUIDELINES & TORQUE SPECS
.
TORQUE SPECIFICATIONS
| Application | Ft. Lbs. (N.m) | ||||
|---|---|---|---|---|---|
| Camshaft Sprocket Bolt | 59-74 (80-100) | ||||
| Connecting Rod Cap Nut | |||||
| 1999 | 26-28 (35-38) | ||||
| 2000 | 24-26 (33-35) | ||||
| Crankshaft Sprocket Bolt | 103-111 (140-150) | ||||
| Crossmember Bolt | 44-59 (60-80) | ||||

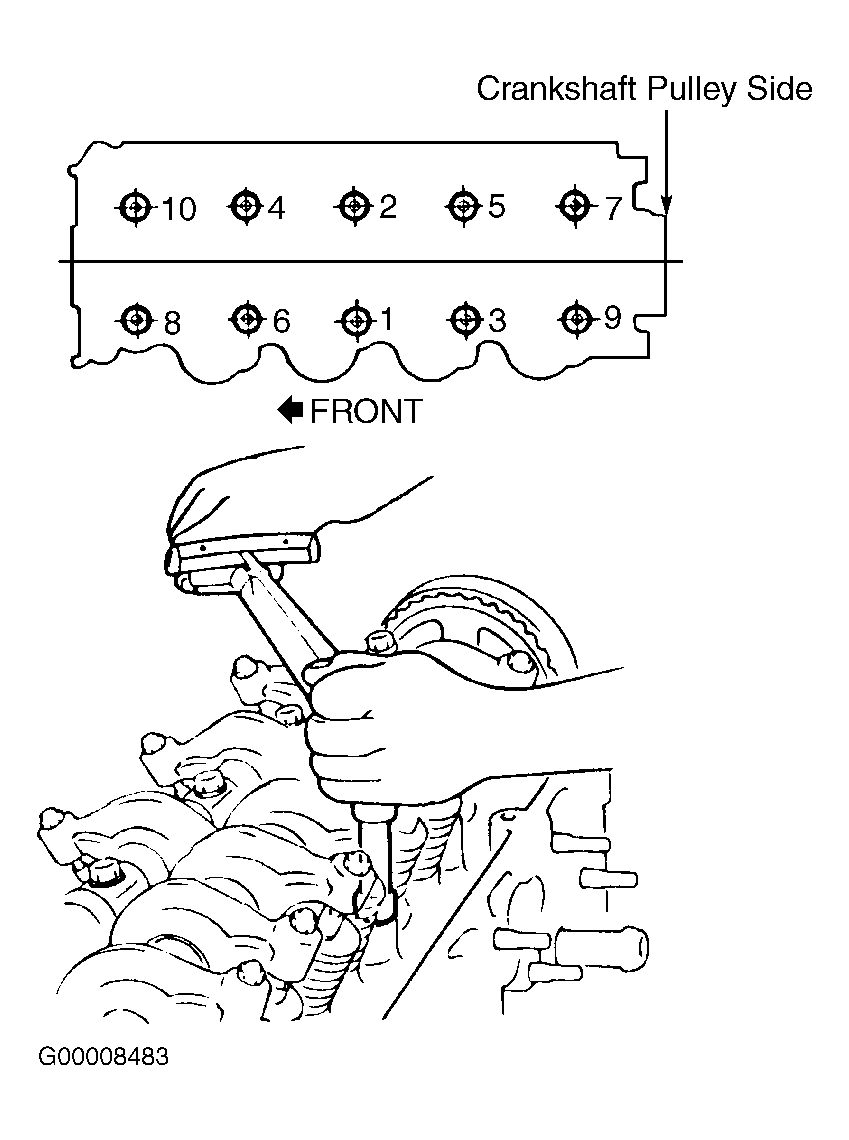

| Cylinder Head Bolt (1) | |||||
| 1999 |
|||||
| Cold Engine | 52-55 (70-75) | ||||
| Hot Engine | 59-63 (80-85) | ||||
| 2000 |
|||||
| Step 1 | 18 (25) |
||||
| Step 2 | Additional 60 Degrees | ||||
| Step 3 | Additional 60 Degrees | ||||
| Drive Plate-To-Crankshaft Bolt | 96-103 (130-140) | ||||
| Engine Mount | |||||
| Through-Bolts | 33-44 (45-60) | ||||
| Mounting Bolts | 37-48 (50-65) | ||||
| Exhaust Manifold-To-Engine Bolt | 11-15 (15-20) | ||||
| Exhaust Pipe-To-Manifold Bolt | 22-30 (30-40) | ||||
| Flywheel-To-Crankshaft Bolt | 96-103 (130-140) | ||||
| Front Cover Bolt | 9-11 (12-15) | ||||
| Intake Manifold Bolt | 11-15 (15-20) | ||||
| Intake Manifold Brace Bolt | 13-18 (18-25) | ||||
| Main Bearing Cap Bolt | 41-44 (55-60) | ||||
| Oil Drain Plug | 26-33 (35-45) | ||||
| Oil Pressure Switch | 10-11 (14-15) | ||||
| Oil Pump Cover Bolt | 9-11 (12-15) | ||||
| Oil Pump Relief Valve Plug Cap | 30-37 (40-50) | ||||
| Oil Screen Bolt | 11-16 (15-22) | ||||
| Rocker Arm Adjusting Screw Lock Nut | 9-13 (12-18) | ||||
| Rocker Arm Shaft Assembly Retaining Bolt | 15-20 (20-27) | ||||
| Sensor Wheel | 9-11 (12-15) | ||||
| Throttle Body-To-Intake Manifold Bolt | 11-15 (15-20) | ||||
| Timing Belt Tensioner Bolt | 15-20 (20-27) | ||||
| Torque Arm Bolt | 33-44 (45-60) | ||||
| Transaxle Mount | |||||
| Through-Bolts | 65-85 (90-110) | ||||
| Mounting Bolts | 22-30 (30-40) | ||||
| Water Pump Pulley Bolt | 9-11 (12-15) | ||||
| INCH Lbs. (N.m) | |||||
| Crankshaft Pulley-To-Sprocket Bolt | 108-120 (12-14) | ||||
| Oil Pan Bolt | 53-71 (6-8) | ||||
| Timing Belt Cover Bolt | 89-106 (10-12) | ||||
| Torque Converter-To-Drive Plate Bolt | 84-120 (9-14) | ||||
| Valve Cover Bolt | 71-89 (8-10) | ||||
|
|||||
