| Air Intake Surge Tank Mounting Bolt/Nut |
11-14 (15-19) |
| Camshaft Bearing Cap Bolts |
| Exhaust (Outer) Camshaft |
14-15 (19-21) |
| Intake (Inner) Camshaft |
7.4-8.8 (10-12) |
| Camshaft Sprocket Bolt |
66-81 (90-110) |
| Connecting Rod Cap Bolt |
| Step 1 |
26 (35) |
| Step 2 |
Tighten additional 90° |
| Crankshaft Main Bearing Cap Bolt |
66-74 (90-100) |
| Crankshaft Rear Drive Plate Bolt |
54-57 (73-77) |
| Crankshaft Pulley Bolt |
133-140 (180-190) |
| Cylinder Head Bolt |
75-82 (105-115) |
| Driveplate-To-Crankshaft Bolt |
53-55 (72-75) |

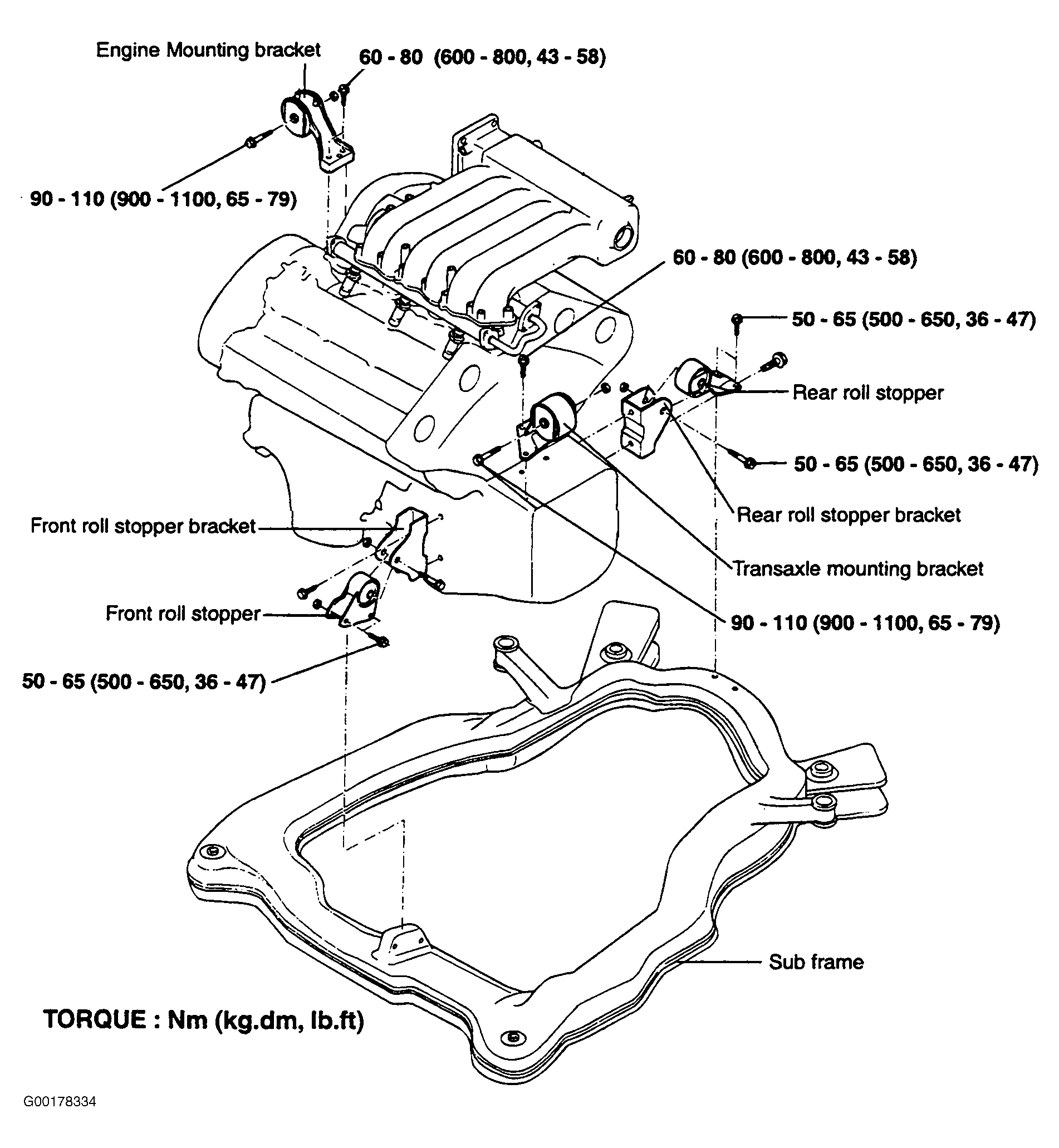

| Engine & Transaxle Mounts |
| Engine Mount Insulator Bolt |
66-81 (90-110) |
| Engine Mount-To-Engine Bracket Bolt/Nut |
44-59 (60-80) |
| Front Roll Stopper |
| Bracket-To-Subframe Bolt |
37-48 (50-60) |
| Bracket-To-Transaxle Bolt |
44-59 (50-65) |
| Insulator Bolt/Nut |
37-48 (50-65) |
| Rear Roll Stopper |
| Bracket-To-Subframe Bolt |
37-48 (50-65) |
| Bracket-To-Transaxle Bolt |
37-48 (50-65) |
| Insulator Bolt/Nut |
37-48 (50-65) |
| Transaxle Mount |
| To-Transaxle Bracket Bolt/Nut |
44-59 (60-80) |
| Insulator Bolt |
66-74 (90-100) |
| Exhaust Manifold-To-Cylinder Head Nut |
18-22 (25-30) |
| Exhaust Pipe |
| Pipe-To-Manifold Nut |
22-29 (30-39) |
| Pipe-To-Catalytic Converter Bolt |
29-43 (39-58) |
| Intake Manifold-To-Block Mounting Bolt |
9-11 (12-15) |
| Oil Pan Drain Plug |
26-32 (35-43) |
| Oil Pump Pickup/Screen Bolt |
11-15 (15-20) |
| Oil Pump Relief Valve Plug |
29-376 (40-50) |
| Starter |
| Bolt |
20-25 (27-34) |
| Nut |
14-22 (19-30) |
| Spark Plugs |
14-22 (19-30) |
| Surge Tank-To-Intake Manifold |
11-15 (15-20) |
| Timing Belt Auto Tensioner-To-Block Bolt |
20-27 (15-20) |
| Timing Belt Auto Tensioner Arm-To-Block Bolt |
26-41 (35-55) |
| Timing Belt Auto Tensioner Pulley-To-Arm Bolt |
32-41(43-55) |
| Timing Belt Idler Pulley Bolt |
37-44 (50-60) |
| Thermostat Housing Water Outlet |
13-15 (17-20) |
| Throttle Body-To-Intake Manifold Bolt |
11-15 (15-20) |
| Water Pump Mounting Bolt |
11-16 (15-22) |
| INCH Lbs. (N.m) |
| Cylinder Head Cover Bolts |
44-53 (5-6) |
| Exhaust Manifold Heat Shield Bolt |
106-133 (12-15) |
| Oil Pan Bolt |
| Lower Pan |
89-106 (10-12) |
| Upper Pan |
|
| Oil Pressure Switch |
71-106 (8-12) |
| Oil Pump |
| Case-To-Block Bolt |
106-133 (12-15) |
| Cover Screw |
71-106 (8-12) |
| Rear Oil Seal Case Bolt |
89-106 (10-12) |
| Timing Belt Assembly Cover Bolt |
89-106 (10-12) |
| Water Pump Pulley Bolt |
71-89 (8-10) |
