Engine Control System Diagnosis (1 Of 2)
›
DTC Troubleshooting Procedures
›
DTC P0136: O2 Sensor Circuit Malfunction (Bank1/Sensor2)
›
Schematic Diagram
Schematic Diagram

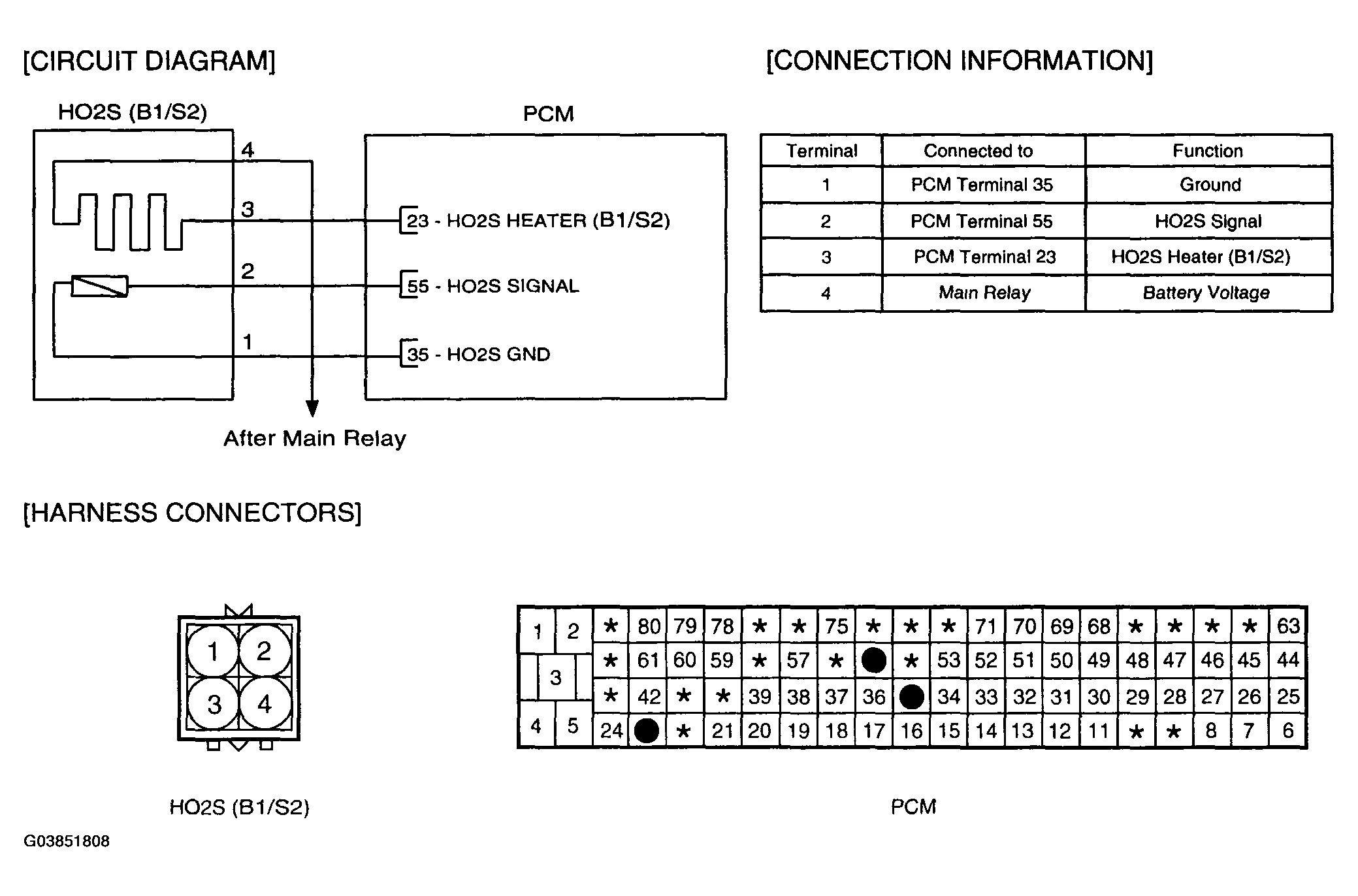

Fig 1: Schematic Diagram - O2 Sensor Circuit Malfunction (Bank1/Sensor2)
Courtesy of HYUNDAI MOTOR CO.
