TCM Pin Description

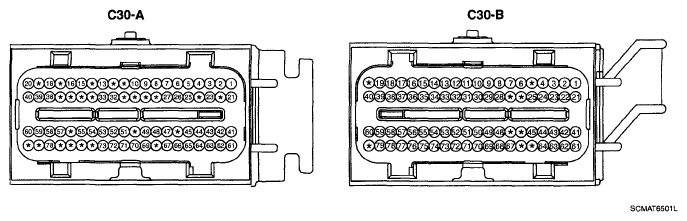

CONNECTOR PIN TERMINAL REFERENCE CHART
| PIN No. | Check item | Condition | Input/Output value | Measurement Value | Remarks | |
|---|---|---|---|---|---|---|
| Type | Level | |||||
| A01 | 2nd CAN_HI | - | - | - | - | - |
| A02 | 2nd CAN_LO | - | - | - | - | - |
| A03 | P Range Selection | P Position Otherwise | DC Voltage | V_BAT Max. 1.0V |
12.9V 0V |
|
| A04 | R Range Selection | R Position Otherwise | DC Voltage | V_BAT Max. 1.0V |
12.3V 0V |
|
| A05 | N Range Selection | N Position Otherwise | DC Voltage | V_BAT Max. 1.0V |
13.2V 0V |
|
| A06 | D Range Selection | D Position Otherwise | DC Voltage | V_BAT Max. 1.0V |
13.2V 0V |
|
| A07 | Select Position | - | DC Voltage | V_BAT Max. 1.0V |
13.2V 0V |
|
| A08 | Up Position | - | DC Voltage | V_BAT Max. 1.0V |
13.2V 0V |
|
| A09 | Down Position | - | DC Voltage | V_BAT Max. 1.0V |
13.2V 0V |
|
| A12 | N.A | - | - | - | - | |
| A14 | N.A | - | - | - | - | |
| A19 | N.A | - | - | - | - | |
| A20 | A/T Control Relay | Relay On Relay Off |
DC Voltage | V_BAT Max. 1.0V Vpeak : Max. 70V Resistance : 680Ω |
13.8V 0 V -0.7V Resistance : 680Ω |
|
| W/H Open | DTC Spec : P0890 | DTC : P0890 | ||||
| A27 | Diagnosis "K" | Communicated with GST | Pulse | At transmitting HI : V_BAT*80%↑ LO: V_BAT*20%↓ AT receiving HI : V_BAT*70%↑ LO : V_BAT*30%↓ |
11.3V 0.14/0.32 V |
V_BAT : 13.2V |
| A31 | N.A | - | - | - | - | |
| A32 | A/C Pressure Analog | - | - | - | - | - |
| A34 | N.A | - | - | - | - | |
| A36 | N.A | - | - | - | - | |
| A37 | N.A | - | - | - | - | |
| A41 | CAN_HI | Recessive Dominant | Pulse | 2.0 ~ 3.0 V 2.75 ~ 4.5 V |
3.85V 2.5V |
|
| A42 | CAN_LO | Recessive Dominant | Pulse | 2.0 ~ 3.0 V 0.5 ~ 2.25 V |
2.55V 1.34V |
|
| A60 | A/T PWR Source | IG Off IG On IG. Key On IG. Key Off Idle Key Off from Idle Fuse 1/2/3 Removal Condition |
DC Voltage | Max. 0.5 V V_BAT MAX. +/- 75V (ECU GND) MAX. +/- 75V (ECU GND) MAX. +/- 75V (ECU GND) MAX. +/- 75V (ECU GND) MAX. +/- 75V (ECU GND) |
0V 11.9V +30V / -10V or less ↑ |
|
| W/H Open | DTC Spec : P0888 | DTC: P0888 | ||||
| A73 | Shift Position Signal (To Cluster) | Running 1 gear 2 gear 3 gear 4 gear 5 gear |
Pulse Duty ↑ ↑ ↑ ↑ |
HI : V_BAT LO : Max. 1.0V Freq.: 50±2Hz (Reference) 12.5±2% 27.5±2% 42.5±2% 57.5±2% 72.5±2% |
N.A | Sports mode |
| B03 | UD Solenoid | Shifting | Pulse | HI : V_BAT LO : Max. 1.0V Vpeak: Max. 70V |
14.4V 0.35V 56.3V |
|
| W/H Open | DTC Spec : P0755 | DTC : P0755 | ||||
| B05 | N.A | - | - | - | - | |
| B06 | Oil temperature sensor_ATM | Idle | Analog | 0.5V ~ 4.5V | 4.4V 3.1V |
16Hz |
| B09 | Output speed sensor | 30kph | Pulse | HI : Min. 4.0V LO : Max. 1.0V |
5.08V 0.34V |
|
| W/H Open | DTC Spec : P0722 | DTC : P0722 | ||||
| B10 | Input speed sensor | Idle | Pulse | HI : Min. 4.0V LO : Max. 1.0V |
5.06V 0.35V |
630Hz |
| W/H Open | DTC Spec : P0717 | DTC : P0717 | ||||
| B20 | N.A | - | - | - | - | |
| B22 | LR Solenoid | Shifting | Pulse | HI : V_BAT LO : Max. 1.0V Vpeak : Max. 70V |
13.9V 0.38V 56.1V |
|
| W/H Open | DTC Spec : P0750 | DTC : P0750 | ||||
| B26 | N.A | - | - | - | - | |
| B27 | N.A | - | - | - | - | |
| B33 | GND_Sensor | Idle | DC Voltage | Max. 50 mV | 13mV | WTS & OTS_ATM |
| W/H Open | DTC Spec: P0118/1115 | DTC:P0118/ P1115 | ||||
| B42 | OD Solenoid | Shifting | Pulse | HI : V BAT LO: Max. 1.0V Vpeak : Max. 70V |
15.4V 0.45V 56.3V |
|
| W/H Open | DTC Spec : P0765 | DTC : P0765 | ||||
| B43 | DCC solenoid | Lock_Up on | Pulse | HI : V_BAT LO : Max. 1.0V Vpeak: Max. 70V |
15.4V 0.45V 56.3V |
|
| W/H Open | DTC Spec : P0743 | DTC : P0743 | ||||
| B44 | RED Solenoid | Shifting | Pulse | HI : V_BAT LO: Max. 1.0V Vpeak : Max. 70V |
15.4V 0.45V 56.3V |
|
| W/H Open | DTC Spec : P0770 | DTC : P0770 | ||||
| B45 | 2ND Solenoid | Shifting | Pulse | HI : V_BAT LO : Max. 1.0V Vpeak : Max. 70V |
15.4V 0.45V 56.3V |
|
| W/H Open | DTC Spec : P0760 | DTC : P0760 | ||||
| B46 | N.A | - | - | - | - | |
| B47 | N.A | - | - | - | - | |
| B59 | Variable Solenoid (-) | Idle | Pulse | HI : V_BAT LO : Max. 1.0V Vpeak : Max. 70V |
1.8/1.2V - N range 0.03V (DC) -D range |
600Hz |
| W/H Open | DTC Spec : P0748 | DTC : P0748 | ||||
| B65 | N.A | - | - | - | - | |
| B66 | N.A | - | - | - | - | |
| B75 | Variable Solenoid (+) | Idle | Pulse | HI : V_BAT LO: Max. 1.0V Vpeak : Max. 70V |
13.1V - 0.07V | |
| W/H Open | DTC Spec : P0748 | DTC : P0748 | ||||
| B80 | N.A | - | - | - | - | |
