Circuit Diagram

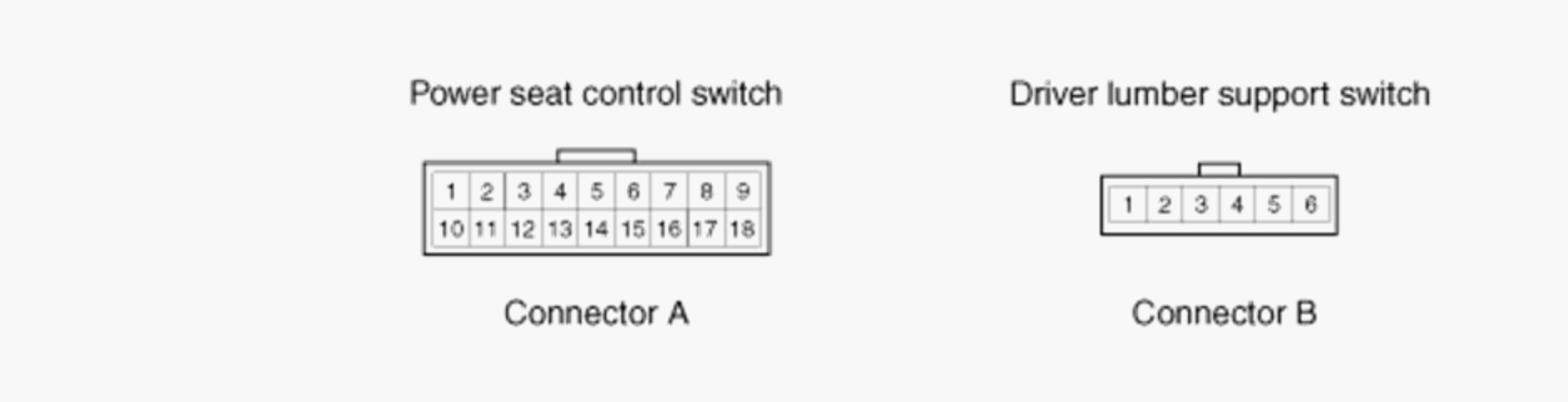

Connector A & B Pin Call-out
| Pin | Connector A | Connector B |
|---|---|---|
| 1 | Rear recline motor | B+ |
| 2 | B+ | Inflate upper bladder |
| 3 | - | Deflate upper bladder |
| 4 | - | Inflate lower bladder |
| 5 | Rear height limit motor down | Deflate lower bladder |
| 6 | Rear height limit motor up | Pump signal |
| 7 | - | |
| 8 | Rear slide motor | |
| 9 | Front slide motor | |
| 10 | - | |
| 11 | Front recline motor | |
| 12 | - | |
| 13 | - | |
| 14 | - | |
| 15 | Front height limit motor down | |
| 16 | - | |
| 17 | Front height limit motor up | |
| 18 | - |
