Front Back View Camera System
›
Front Back View Camera System
›
Schematic Diagrams
›
Circuit Diagram
Circuit Diagram

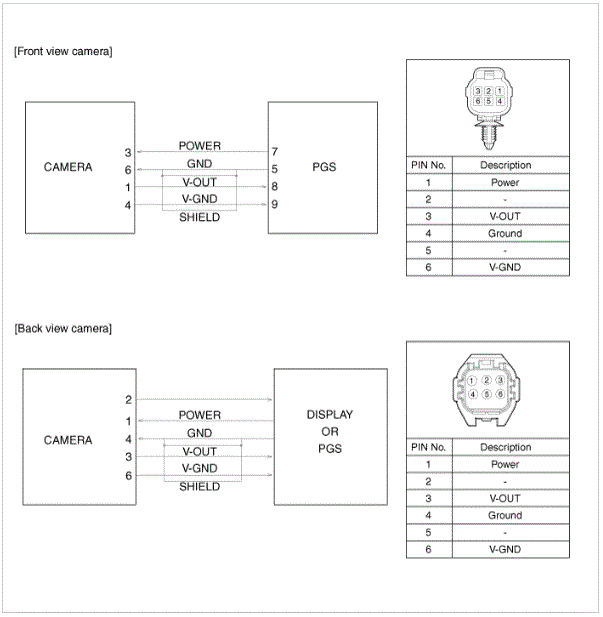

Fig 1: Front Back View Camera System Circuit Diagram
Courtesy of HYUNDAI MOTOR AMERICA
