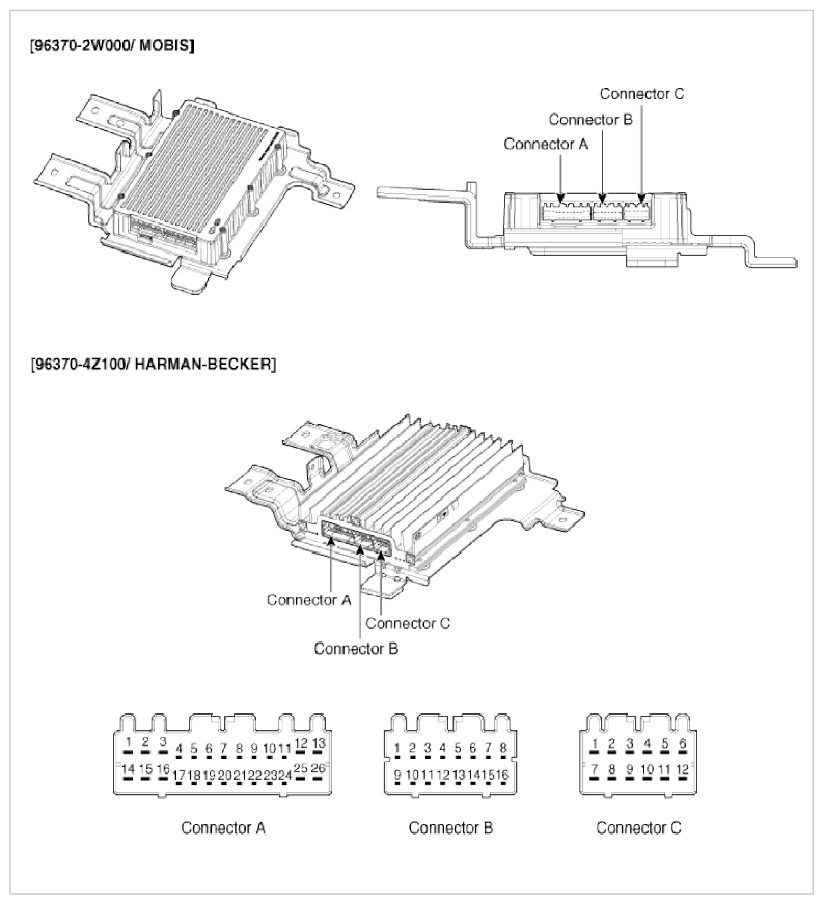

Components and Components Location: Components
WARNING: This page is about a different car, the 2014 Hyundai Santa Fe Sport and 2013 Hyundai Santa Fe Sport. However, it is still accessible from the selected car via links, so may be relevant.
CONNECTOR PIN INFORMATION
| No. | Connector A (26 pin) | Connector B (16 pin) | Connector C (12 pin) |
|---|---|---|---|
| 1 | Battery + | Right surround speaker + | Rear right door + |
| 2 | Battery + | Left surround speaker + | Rear left door speaker + |
| 3 | Battery + | - | Front right tweeter speaker + |
| 4 | - | - | Front left tweeter speaker + |
| 5 | CAN + | - | Front right door speaker + |
| 6 | CAN - | - | Rear left door speaker + |
| 7 | ACC | Front center speaker + | Rear right door speaker - |
| 8 | - | - | Rear left door speaker - |
| 9 | - | Right surround speaker - | Front right tweeter speaker - |
| 10 | - | Left surround speaker - | Front left tweeter speaker - |
| 11 | Navigation voice + | - | Front right door speaker - |
| 12 | Subwoofer 2 + | - | Rear left door speaker - |
| 13 | Subwoofer 1 + | - | |
| 14 | Ground | - | |
| 15 | Ground | Front center speaker - | |
| 16 | Ground | - | |
| 17 | - | ||
| 18 | SPDIF + | ||
| 19 | SPDIF - | ||
| 20 | SPDIF ground | ||
| 21 | - | ||
| 22 | - | ||
| 23 | - | ||
| 24 | Navigation voice - | ||
| 25 | Subwoofer 2 - | ||
| 26 | Subwoofer 1 - |
