Engine Control System - 3.8L
›
Barometric Pressure Sensor (BPS)
›
Schematic Diagram
›
Circuit Diagram
Circuit Diagram

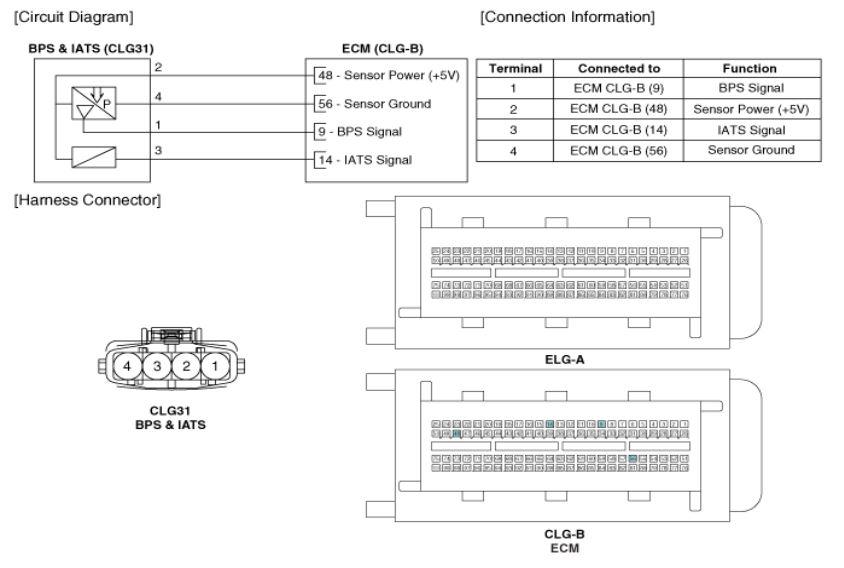

Fig 1: Barometric Pressure Sensor Circuit Diagram
Courtesy of HYUNDAI MOTOR CO.
