Section 20 (Automatic Transaxle Control System - 2.4L)
›
Input Speed Sensor
›
Troubleshooting
›
Signal Waveform
Signal Waveform
WARNING:
This page is about a different variant/trim than selected.

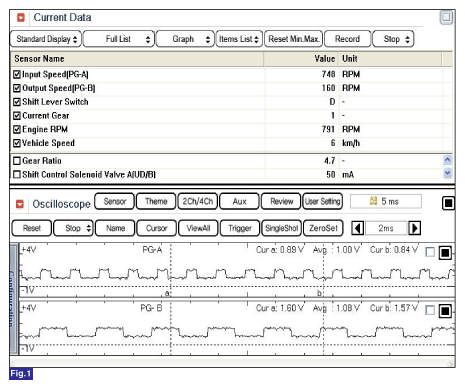

Fig 1: Display - Input/Output Speed Sensor At Low Speed
Courtesy of HYUNDAI MOTOR AMERICA

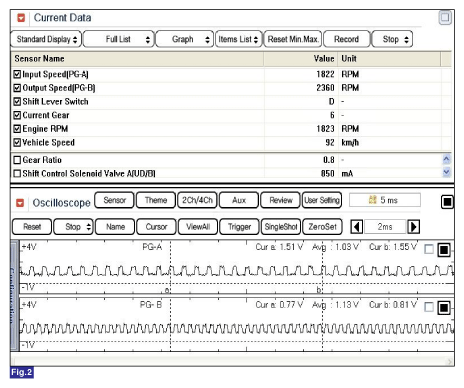

Fig 2: Display - Input/Output Speed Sensor At High Speed
Courtesy of HYUNDAI MOTOR AMERICA
